Cáp CXV là gì? Ứng dụng của dây cáp CXV

Cáp CXV là loại cáp điện lực được sản xuất theo tiêu chuẩn Việt Nam, được dùng để truyền tải và phân phối điện trong các công trình dân dụng. Trong bài viết này, Trường Thịnh sẽ đi sâu vào các đặc điểm nổi bật của dây cáp CXV, cấu tạo, phân…

Mục lục bài viết

    Cáp CXV là loại cáp điện lực được sản xuất theo tiêu chuẩn Việt Nam, được dùng để truyền tải và phân phối điện trong các công trình dân dụng. Trong bài viết này, Trường Thịnh sẽ đi sâu vào các đặc điểm nổi bật của dây cáp CXV, cấu tạo, phân loại, tiêu chuẩn, ứng dụng thực tế cũng như sự khác biệt giữa cáp CXV và các loại cáp khác như CVV.

    Cáp CXV là gì?

    Tóm tắt: Cáp CXV là cáp điện lực ruột đồng, cách điện XLPE, vỏ bọc PVC, dùng để truyền tải và phân phối điện cho công trình dân dụng và công nghiệp. Bài trình bày cấu tạo, phân loại, các tiêu chuẩn áp dụng, ứng dụng thực tế của dây cáp CXV và so sánh sự khác nhau giữa cáp CXV với cáp CVV.

    Cáp CXV là một loại dây cáp điện bọc cách điện, được thiết kế phù hợp để truyền tải điện năng trong các môi trường có điều kiện khắc nghiệt. Loại cáp này có ruột dẫn bằng đồng (ký hiệu Cu/XLPE/PVC; loại ruột nhôm thường ký hiệu AXV), cách điện bằng XLPE và vỏ bọc ngoài bằng PVC, giúp bảo vệ chống lại tác nhân bên ngoài như ẩm ướt, hóa chất hay va đập. Trong ngành công nghiệp, cáp CXV thường được dùng trong hệ thống phân phối điện hạ thế (phổ biến cấp điện áp 0,6/1kV), nơi cần độ bền cao và khả năng chịu nhiệt tốt. Lưu ý CXV là cáp điện lực, khác với cáp mạng dùng để truyền dữ liệu.

    Điểm đặc biệt của cáp CXV so với các loại cáp khác như CVV hoặc CV trong cùng nhóm là cấu trúc vật lý và tiêu chuẩn sản xuất. Loại cáp này đáp ứng các tiêu chuẩn an toàn, độ bền và khả năng chịu tải cao hơn, phù hợp sử dụng trong những môi trường đòi hỏi yêu cầu kỹ thuật khắt khe.

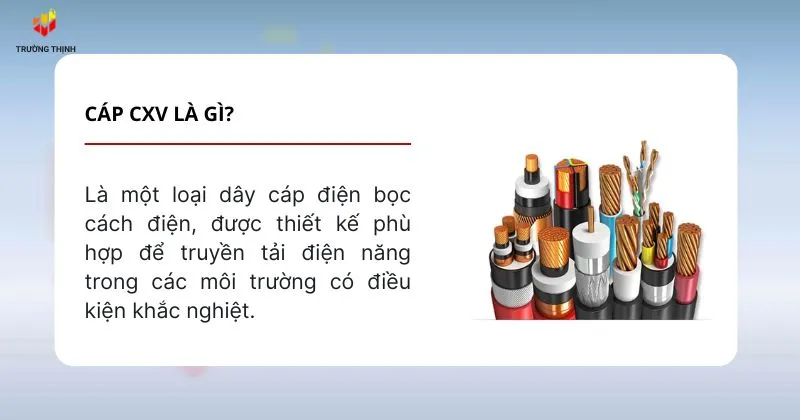

    Cáp CXV là gì?
    Cáp CXV là gì?

    Cấu tạo của dây cáp CXV

    Dây cáp CXV bao gồm nhiều thành phần cấu tạo chắc chắn, nhằm đảm bảo khả năng truyền tải điện an toàn và ổn định.

    • Phần lõi dây: Là đồng hoặc nhôm, có độ tinh khiết cao, nhằm giảm điện trở và nâng cao hiệu suất truyền tải điện.
    • Lớp cách điện và vỏ bọc: Lớp cách điện làm từ XLPE (polyetylen liên kết ngang), chịu nhiệt độ làm việc tới 90°C; vỏ bọc ngoài bằng PVC có tác dụng chống thấm nước và chống tác động vật lý từ môi trường bên ngoài.
    • Lớp độn: Thường được sản xuất từ PVC hoặc PP quấn kèm PET, giúp cố định lõi cáp và tăng độ chắc chắn cho toàn bộ cấu trúc.
    • Lớp giáp bảo vệ (tùy loại): Cáp CXV thông dụng không có lớp chống nhiễu; một số biến thể có thêm giáp băng thép hoặc sợi thép (như CXV/DSTA, CXV/SWA) để chịu lực cơ học khi chôn ngầm. Mỗi lớp bảo vệ này không những nâng cao độ bền của cáp mà còn phù hợp với tiêu chuẩn an toàn trong việc sử dụng dưới điều kiện khắc nghiệt.

    Sự kết hợp hoàn hảo giữa các thành phần này giúp cáp CXV có khả năng chịu đựng tốt trong các điều kiện môi trường khắc nghiệt, qua đó đảm bảo hoạt động không gián đoạn của hệ thống điện.

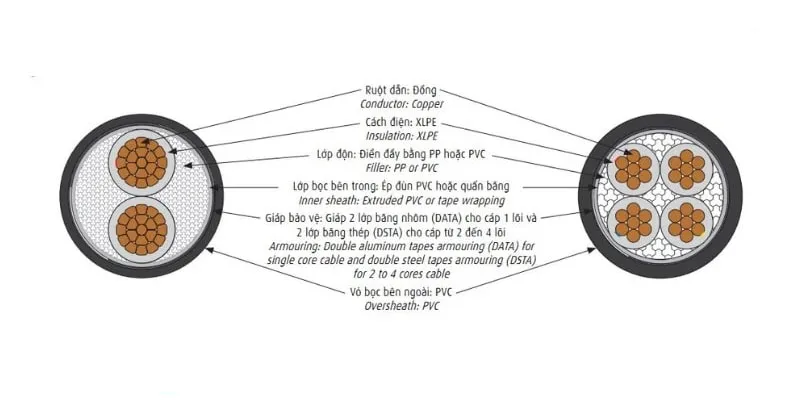

    Cấu tạo của dây dẫn cxv bao gồm những gì
    Cấu tạo của dây dẫn cxv

    Phân loại dây cáp CXV

    Trên thị trường hiện nay, cáp CXV được phân loại dựa trên nhiều tiêu chí như số lõi, khả năng chịu nhiệt, kích cỡ và tiêu chuẩn kỹ thuật phù hợp với từng mục đích sử dụng:

    • Cáp điện hạ thế 1 lõi: Ký hiệu Cu/XLPE/PVC, thích hợp cho nhu cầu truyền tải điện một đường dẫn.
    • Cáp CXV 2 lõi: Cấu tạo gồm 2 lõi đồng, ký hiệu Cu/XLPE/PVC, thường dùng trong hệ thống điện dân dụng và công nghiệp.
    • Cáp CXV 4 lõi bằng nhau: Có 4 lõi đồng kích thước tương đương, ký hiệu Cu/XLPE/PVC, đảm bảo truyền tải ổn định cho các mạch điện 3 pha và trung tính.
    • Cáp CXV 4 lõi có lõi trung tính giảm (3+1): Được thiết kế với 3 lõi chính và 1 lõi trung tính nhỏ hơn, ký hiệu Cu/XLPE/PVC, giúp tối ưu chi phí và phù hợp cho nhiều ứng dụng điện hạ thế.

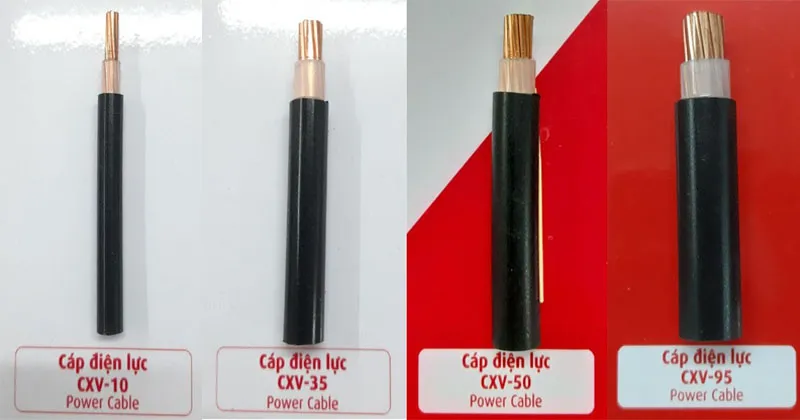

    Phân loại dây cáp CXV
    Phân loại dây cáp CXV

    Những tiêu chuẩn về dây cáp CXV

    Dây cáp CXV được sản xuất và sử dụng dựa trên nhiều tiêu chuẩn kỹ thuật quan trọng để đảm bảo an toàn và hiệu quả khi truyền tải điện. Một số tiêu chuẩn phổ biến bao gồm:

    • Tiêu chuẩn Việt Nam (TCVN): Cáp CXV thường tuân thủ các quy định về cấu tạo, độ bền điện, độ cách điện và độ an toàn theo TCVN.
    • Tiêu chuẩn quốc tế IEC: Nhiều loại cáp CXV được sản xuất theo chuẩn IEC 60502-1, đảm bảo khả năng truyền tải điện áp đến 1kV và độ tin cậy khi vận hành.
    • Tiêu chuẩn vật liệu cách điện XLPE: Quy định về khả năng chịu nhiệt, chống cháy và hạn chế ảnh hưởng từ môi trường.
    • Tiêu chuẩn vỏ bọc PVC: Đảm bảo cáp có khả năng kháng dầu, chống tia cực tím, chịu được độ ẩm, hóa chất và các tác động cơ học.
    • Tiêu chuẩn kiểm định an toàn: Bao gồm thử nghiệm điện áp, độ bền kéo, khả năng chịu nhiệt và chống rò rỉ điện để đảm bảo an toàn khi lắp đặt và sử dụng.

    Ứng dụng của dây cáp điện CXV

    Dây cáp điện CXV là loại cáp hạ thế được ứng dụng rất rộng rãi trong đời sống và công nghiệp nhờ khả năng truyền tải điện ổn định, độ bền cao và an toàn. Một số ứng dụng nổi bật gồm:

    • Hệ thống điện dân dụng: Dùng trong các tòa nhà, chung cư, văn phòng, khu dân cư… để truyền tải điện ổn định và an toàn.
    • Nhà máy, xí nghiệp: Lắp đặt trong hệ thống điện công nghiệp, đảm bảo cung cấp điện liên tục cho dây chuyền sản xuất, máy móc.
    • Công trình hạ tầng: Sử dụng cho trạm biến áp, mạng lưới điện ngầm, hệ thống chiếu sáng đô thị.
    • Ngành xây dựng: Được dùng trong các dự án xây dựng lớn như cao ốc, trung tâm thương mại, bệnh viện, trường học.
    • Hệ thống điện ngoài trời: Nhờ lớp vỏ PVC và cách điện XLPE chịu nhiệt, chịu ẩm, dây CXV có thể dùng ngoài trời hoặc chôn trực tiếp dưới đất.
    Ứng dụng của dây cáp điện CXV là gì nhỉ?
    Ứng dụng của dây cáp điện CXV

    So sánh sự khác nhau giữa cáp CXV và CVV

    Tiêu chí Cáp CXV (Cu/XLPE/PVC) Cáp CVV (Cu/PVC/PVC)
    Ruột dẫn Đồng dẫn điện tốt, độ bền cơ học cao Đồng dẫn điện tốt, độ bền cơ học cao
    Lớp cách điện XLPE chịu nhiệt tốt (Lên tới 90°C), cách điện an toàn PVC cách điện vừa phải, chịu nhiệt thấp hơn (~70°C)
    Lớp vỏ bảo vệ PVC chống ẩm, chống hóa chất, chống va đập, độ bền cơ học cao PVC chống ẩm và chống cháy cơ bản, ít bền hơn so với CXV
    Khả năng chịu nhiệt Cao hơn, phù hợp môi trường khắc nghiệt, lắp đặt ngoài trời hoặc chôn ngầm Thấp hơn, thường dùng trong nhà hoặc môi trường ít khắc nghiệt
    Tuổi thọ Dài hơn do lớp XLPE bền và ít lão hóa Ngắn hơn so với CXV do cách điện PVC dễ bị ảnh hưởng bởi nhiệt độ, thời tiết
    Ứng dụng Hệ thống điện công nghiệp, trạm biến áp, nhà máy, cao ốc, công trình ngoài trời Hệ thống điện dân dụng, công trình trong nhà, tòa nhà nhỏ, văn phòng
    Chi phí Cao hơn do vật liệu XLPE và khả năng chịu tải vượt trội Thấp hơn, phù hợp cho công trình dân dụng và nhu cầu cơ bản

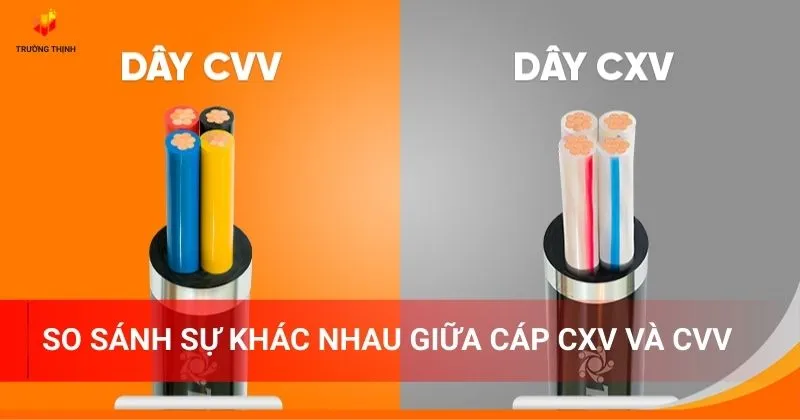

    So sánh sự khác nhau giữa cáp CXV và CVV
    So sánh sự khác nhau giữa cáp CXV và CVV

    Trường Thịnh – Chuyên phân phối cáp mạng chính hãng

    Trường Thịnh là đơn vị phân phối cáp mạng chính hãng từ các thương hiệu lớn, đáp ứng đầy đủ nhu cầu sử dụng cho hộ gia đình, văn phòng và hệ thống doanh nghiệp. Với đa dạng sản phẩm như cáp mạng Cat5e, Cat6, Cat6A, Cat7…, Trường Thịnh mang đến giải pháp kết nối ổn định, tốc độ cao và độ bền vượt trội.

    Không chỉ đảm bảo chất lượng sản phẩm cùng giá thành cạnh tranh, Trường Thịnh còn cung cấp chứng từ CO-CQ khi khách yêu cầu, giao hàng nhanh chóng và hỗ trợ tư vấn tận tình. Nhờ đó, từ năm 2016 Trường Thịnh được nhiều khách hàng chọn làm đối tác cung cấp cáp mạng.

    Tổng kết lại, Cáp CXV mang ý nghĩa của một loại dây cáp điện có khả năng chịu nhiệt, cách điện tốt và phù hợp cho các môi trường khắc nghiệt. Phân loại đa dạng dựa trên số lõi, khả năng chịu nhiệt, tiêu chuẩn kỹ thuật giúp phù hợp với nhiều mục đích sử dụng khác nhau trong cả ngành công nghiệp và dân dụng. Các tiêu chuẩn về chất lượng, an toàn của dây cáp CXV được quy định rõ ràng theo quy chuẩn quốc tế và quốc gia, đảm bảo hệ thống truyền tải điện hoạt động ổn định, an toàn.

    Câu hỏi thường gặp về cáp CXV và cáp CVV

    Cáp CVV là gì?

    Cáp CVV là cáp điện lực hạ thế ruột đồng, cách điện PVC và vỏ bọc ngoài PVC, ký hiệu Cu/PVC/PVC, thường dùng ở cấp điện áp 0,6/1kV. Nhiệt độ làm việc của lớp cách điện PVC thấp hơn XLPE, khoảng 70°C. CVV phổ biến cho điện dân dụng, đi trong nhà hoặc trong ống, nơi điều kiện nhiệt độ và môi trường không quá khắc nghiệt.

    Các chữ trong ký hiệu CXV và CVV có nghĩa là gì?

    Chữ C chỉ ruột dẫn bằng đồng, X là lớp cách điện XLPE (polyetylen liên kết ngang), V là PVC. Vì vậy CXV là ruột đồng, cách điện XLPE, vỏ PVC; còn CVV là ruột đồng, cách điện PVC, vỏ PVC. Nếu chữ đầu là A, ví dụ AXV, ruột dẫn là nhôm. Các hậu tố như DSTA hay SWA cho biết cáp có lớp giáp băng thép hoặc sợi thép.

    Cáp CXV 2×2.5 hoặc 4×16 nghĩa là gì?

    Con số đầu là số lõi, con số sau là tiết diện mỗi lõi tính bằng mm². Ví dụ CXV 2×2.5 là cáp 2 lõi, mỗi lõi 2,5 mm²; CXV 4×16 là 4 lõi, mỗi lõi 16 mm². Ký hiệu dạng 3×16+1×10 là cáp 3 lõi pha 16 mm² và 1 lõi trung tính 10 mm². Tiết diện cần chọn theo công suất tải, chiều dài đường dây và cách lắp đặt.

    Có dùng cáp CXV để kéo nguồn cho tủ mạng, đầu ghi camera không?

    Có, cáp CXV dùng tốt cho đường cấp nguồn 220V tới tủ rack, đầu ghi hoặc cụm camera ngoài trời, đặc biệt khi đi ngoài trời hay luồn trong ống chôn ngầm. CXV không thay được cáp mạng vì chỉ dùng truyền tải điện, không truyền dữ liệu. Nên đi dây điện tách khỏi cáp tín hiệu để hạn chế nhiễu, và chọn tiết diện theo tải cùng chiều dài thực tế.
