Tóm tắt: Thi công camera giám sát cho dự án gồm 7 bước: tiếp nhận, khảo sát, phương án, báo giá, triển khai, bàn giao, sau bán. Chất lượng được quyết định ở khâu khảo sát và thiết kế: góc nhìn, ánh sáng, cáp ≤ 100 m, nguồn PoE, tủ rack, UPS và dung lượng lưu trữ theo số ngày lưu.
Bài này viết cho nhà thầu thi công camera, chủ đầu tư, đại lý và thợ kỹ thuật cần lắp đặt camera cho dự án: thi công camera cho văn phòng công ty, thi công camera nhà xưởng, thi công camera cho kho bãi, bãi đỗ xe, chuỗi cửa hàng hoặc tòa nhà. Nếu anh chị cần lắp cho nhà ở hoặc một cửa hàng đơn lẻ, xem trang dịch vụ lắp đặt camera cho gia đình và cửa hàng.
Ở dự án, rủi ro không nằm ở việc chọn camera nào. Rủi ro nằm ở cáp kéo quá xa, switch thiếu công suất PoE, ổ cứng không đủ ngày lưu và hồ sơ bàn giao thiếu. Trường Thịnh Telecom làm theo nguyên tắc chẩn đoán trước, đề xuất sau, không bán dư cấu hình.
Quy trình thi công hệ thống camera giám sát 7 bước
Mỗi bước có đầu ra rõ ràng để chủ đầu tư và nhà thầu kiểm soát tiến độ.
- Tiếp nhận: ghi nhận loại công trình, diện tích, số tầng, khu vực cần giám sát, thời gian cần lưu hình, ngân sách dự kiến và hạn hoàn thành.
- Khảo sát: kỹ thuật đến tận nơi, đo đường cáp, kiểm tra ánh sáng ngày và đêm, vị trí đặt tủ, nguồn điện. Khảo sát miễn phí.
- Phương án: sơ đồ vị trí camera, sơ đồ đi cáp, danh sách thiết bị, cấu hình lưu trữ.
- Báo giá: tách riêng vật tư, nhân công, phụ kiện và phí di chuyển (nếu có). Phí di chuyển tùy giá trị đơn và khoảng cách, được báo trước.
- Triển khai: đi ống, kéo cáp, lắp tủ rack, lắp camera, cấu hình đầu ghi, switch, tài khoản xem từ xa.
- Bàn giao: chạy thử, nghiệm thu từng camera, bàn giao hồ sơ và hướng dẫn vận hành.
- Sau bán: bảo hành, bảo trì định kỳ, hỗ trợ kỹ thuật khi cần mở rộng hoặc thay đổi vị trí.
Khảo sát và thiết kế trước khi thi công
Các hạng mục kỹ thuật dưới đây cần chốt trước khi báo giá.
Vị trí, góc nhìn và ánh sáng
Mỗi camera cần một mục đích rõ: nhận diện khuôn mặt ở cửa ra vào, đọc biển số ở cổng, quan sát tổng thể khu vực sản xuất. Mục đích khác nhau thì độ phân giải và tiêu cự khác nhau. Camera đặt ngược sáng ở cửa kính sẽ chỉ thấy bóng đen nếu không có chức năng chống ngược sáng. Khu vực tối hoàn toàn ban đêm cần hồng ngoại đủ tầm hoặc camera có màu ban đêm.
Ví dụ: bãi đỗ xe 40 chỗ cần 1 camera đọc biển số ở làn vào, 1 ở làn ra, và 2–3 camera tổng thể góc rộng. Lắp 6 camera tổng thể sẽ không đọc được biển số nào.
Khoảng cách cáp và giải pháp quang
Cáp mạng đồng (Cat5e, Cat6) theo chuẩn Ethernet chỉ đảm bảo truyền tín hiệu ổn định tới 100 m tính từ switch đến camera. Vượt mức này, hình dễ giật, mất kết nối hoặc camera khởi động lại do sụt nguồn PoE. Với kho bãi, nhà xưởng nhiều dãy hoặc cổng bảo vệ cách xa văn phòng, giải pháp là kéo cáp quang giữa các khu vực, dùng bộ converter quang hoặc module SFP ở hai đầu, rồi đặt một switch PoE tại chỗ để cấp nguồn cho cụm camera gần đó.
Nguồn PoE, tủ rack và UPS
Camera IP dự án nên dùng PoE để giảm điểm cấp điện rời. Cần tính tổng công suất PoE của switch, không chỉ đếm số cổng. Camera thân và dome thường tiêu thụ trong ngưỡng chuẩn 802.3af. Camera quay quét, camera có đèn chiếu sáng mạnh có thể cần 802.3at hoặc cao hơn. Nên để dư khoảng 20–30% công suất so với tổng tiêu thụ. Thiết bị trung tâm như đầu ghi, switch tổng, modem cần đặt trong tủ rack có thông gió, khóa và nhãn cổng. UPS giữ cho đầu ghi không mất dữ liệu khi cúp điện đột ngột và cho camera ghi tiếp trong thời gian chờ máy phát.
| Chuẩn PoE | Công suất tại nguồn mỗi cổng | Dùng cho |
|---|---|---|
| 802.3af (PoE) | 15,4 W | Camera thân, dome thông dụng |
| 802.3at (PoE+) | 30 W | Camera có đèn chiếu sáng, camera PT nhỏ, access point |
| 802.3bt (PoE++) | 60–90 W | Camera speed dome, thiết bị công suất lớn |
Switch cho dự án tham khảo ở nhóm switch PoE Hikvision. Tủ trung tâm có thể chọn trong nhóm tủ rack TT-RACK theo số U cần dùng.
Lưu trữ: tính dung lượng theo số ngày lưu
Câu hỏi đầu tiên với chủ đầu tư là: cần giữ hình bao nhiêu ngày? Nhiều doanh nghiệp, ngân hàng, kho hàng có quy định nội bộ 30 ngày hoặc lâu hơn. Công thức gần đúng khi ghi liên tục 24/7:
Dung lượng (GB/ngày) = bitrate (Mbps) × 10,8
Bảng dưới giả định chuẩn nén H.265, camera 2MP khoảng 2 Mbps, camera 4MP khoảng 4 Mbps. Số thực tế thay đổi theo cảnh quay, số khung hình và cài đặt bitrate. Ghi theo chuyển động sẽ giảm dung lượng đáng kể.
| Cấu hình | Dung lượng/ngày | Lưu 15 ngày | Lưu 30 ngày |
|---|---|---|---|
| 8 camera 2MP | ~173 GB | ~2,6 TB | ~5,2 TB |
| 16 camera 2MP | ~346 GB | ~5,2 TB | ~10,4 TB |
| 16 camera 4MP | ~691 GB | ~10,4 TB | ~20,7 TB |
| 32 camera 4MP | ~1.382 GB | ~20,7 TB | ~41,5 TB |
Từ tổng dung lượng, chọn đầu ghi IP NVR có đủ số kênh, đủ băng thông đầu vào và đủ số khay ổ cứng. Nên dùng ổ cứng chuyên dụng cho camera chạy 24/7. Dự án cần an toàn dữ liệu cao có thể dùng đầu ghi hỗ trợ RAID.
Phân loại dự án theo quy mô
Mỗi loại công trình có điểm cần chú ý riêng. Bảng sau giúp nhà thầu định hướng nhanh trước khi khảo sát.
| Loại dự án | Quy mô thường gặp | Điểm cần chốt khi thiết kế |
|---|---|---|
| Văn phòng công ty | 8–32 camera, 1–3 tầng | Tủ rack chung với mạng LAN, phân quyền xem theo phòng ban, thẩm mỹ khi đi cáp |
| Nhà xưởng, kho bãi | 16–64 camera, khu rộng | Cáp quang giữa các dãy, camera chống bụi nước, hồng ngoại xa, đọc biển số cổng xe |
| Chuỗi cửa hàng | 4–8 camera mỗi điểm, nhiều điểm | Cấu hình giống nhau, quản lý tập trung từ xa, quy trình bảo trì giống nhau ở mọi điểm |
| Tòa nhà, chung cư | 50 camera trở lên | Phòng điều khiển trung tâm, thang máy, hầm xe, phối hợp với nhà thầu điện nhẹ khác |
Chi tiết cách bố trí cho từng loại đã có trong bài lắp đặt camera nhà xưởng, nhà máy và bài lắp đặt camera văn phòng. Khi dự án gồm cả mạng LAN, nên gộp thiết kế với hạng mục thi công mạng LAN để dùng chung tủ rack, đường ống và switch tổng.
Vật tư và hãng thiết bị
Trường Thịnh Telecom là đại lý (chứng nhận 2026) của Hikvision, Dahua, Imou và Tiandy. KBVision và các hãng khác được kinh doanh chính hãng. Cách chọn hãng cho dự án:
- Đồng bộ một hãng cho camera, đầu ghi và phần mềm quản lý để tính năng thông minh (phát hiện người, xe, vượt hàng rào) hoạt động đầy đủ.
- Theo yêu cầu hồ sơ thầu: một số chủ đầu tư chỉ định hãng hoặc tiêu chuẩn kỹ thuật, nhà thầu cần bám đúng.
Danh mục camera IP cho dự án có đủ các dòng thân, dome, quay quét, speed dome để phối theo từng vị trí.
Hạng mục bàn giao và nghiệm thu
Hồ sơ bàn giao đầy đủ giúp chủ đầu tư vận hành độc lập và bảo trì nhanh hơn. Danh mục bàn giao cho mỗi dự án:
| Hạng mục | Nội dung | Cách nghiệm thu |
|---|---|---|
| Sơ đồ hệ thống | Sơ đồ vị trí camera, sơ đồ đi cáp, sơ đồ đấu nối tủ rack | Đối chiếu thực tế từng vị trí |
| Danh sách thiết bị | Model, số serial, vị trí lắp, địa chỉ IP, số cổng switch | Kiểm tra serial trên tem thiết bị |
| Tài khoản | Tài khoản quản trị đầu ghi, tài khoản xem từ xa, phân quyền người dùng | Chủ đầu tư đổi mật khẩu quản trị khi nhận |
| Chất lượng hình | Hình ngày, hình đêm, góc nhìn đúng mục đích | Xem trực tiếp và xem lại từng camera |
| Lưu trữ | Cấu hình ghi, số ngày lưu dự kiến | Kiểm tra lịch ghi và dung lượng thực tế sau vài ngày |
| Hướng dẫn | Hướng dẫn xem lại, trích xuất video, xử lý sự cố cơ bản | Đào tạo trực tiếp cho người vận hành |
Hồ sơ CO/CQ của thiết bị được cung cấp khi khách yêu cầu, phục vụ thanh quyết toán dự án.
Phối hợp với nhà thầu và đại lý
Không phải dự án nào Trường Thịnh Telecom cũng trực tiếp thi công. Với nhà thầu điện nhẹ, đại lý và đội kỹ thuật đã có nhân lực, chúng tôi đóng vai trò nhà cung cấp và hỗ trợ kỹ thuật:
- Cung cấp vật tư cho dự án: camera, đầu ghi, switch, cáp, tủ rack, ổ cứng theo danh sách vật tư của nhà thầu. Xem thêm về cung cấp vật tư camera cho dự án.
- Rà soát thiết kế: kiểm tra số kênh đầu ghi, công suất PoE, dung lượng lưu trữ trước khi chốt danh sách vật tư.
- Hỗ trợ cấu hình: hỗ trợ cài đặt đầu ghi, tính năng thông minh, xem từ xa khi đội kỹ thuật cần.
- Hồ sơ dự án: CO/CQ khi yêu cầu, thông tin bảo hành theo serial.
Chính sách áp dụng cho dự án
- Khảo sát miễn phí tại công trình.
- Bảo hành 24 tháng cho thiết bị Trường Thịnh Telecom cung cấp.
- 1 đổi 1 khi lỗi kỹ thuật trong 7 ngày.
- Bảo trì định kỳ miễn phí trong 2 năm.
- Cung cấp CO/CQ khi khách yêu cầu.
- Phí di chuyển tùy giá trị đơn và khoảng cách, được báo trước khi khảo sát.
Hình ảnh khảo sát và thi công camera thực tế

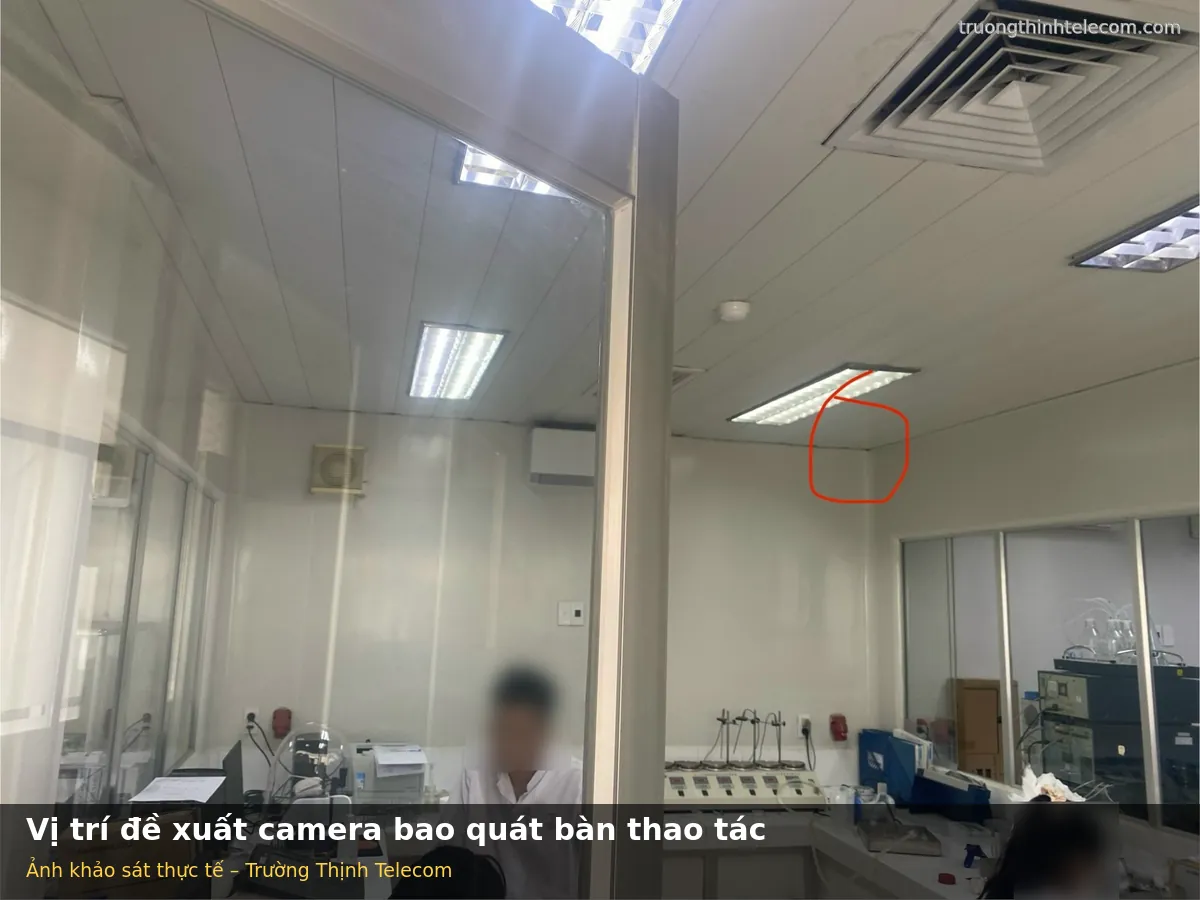

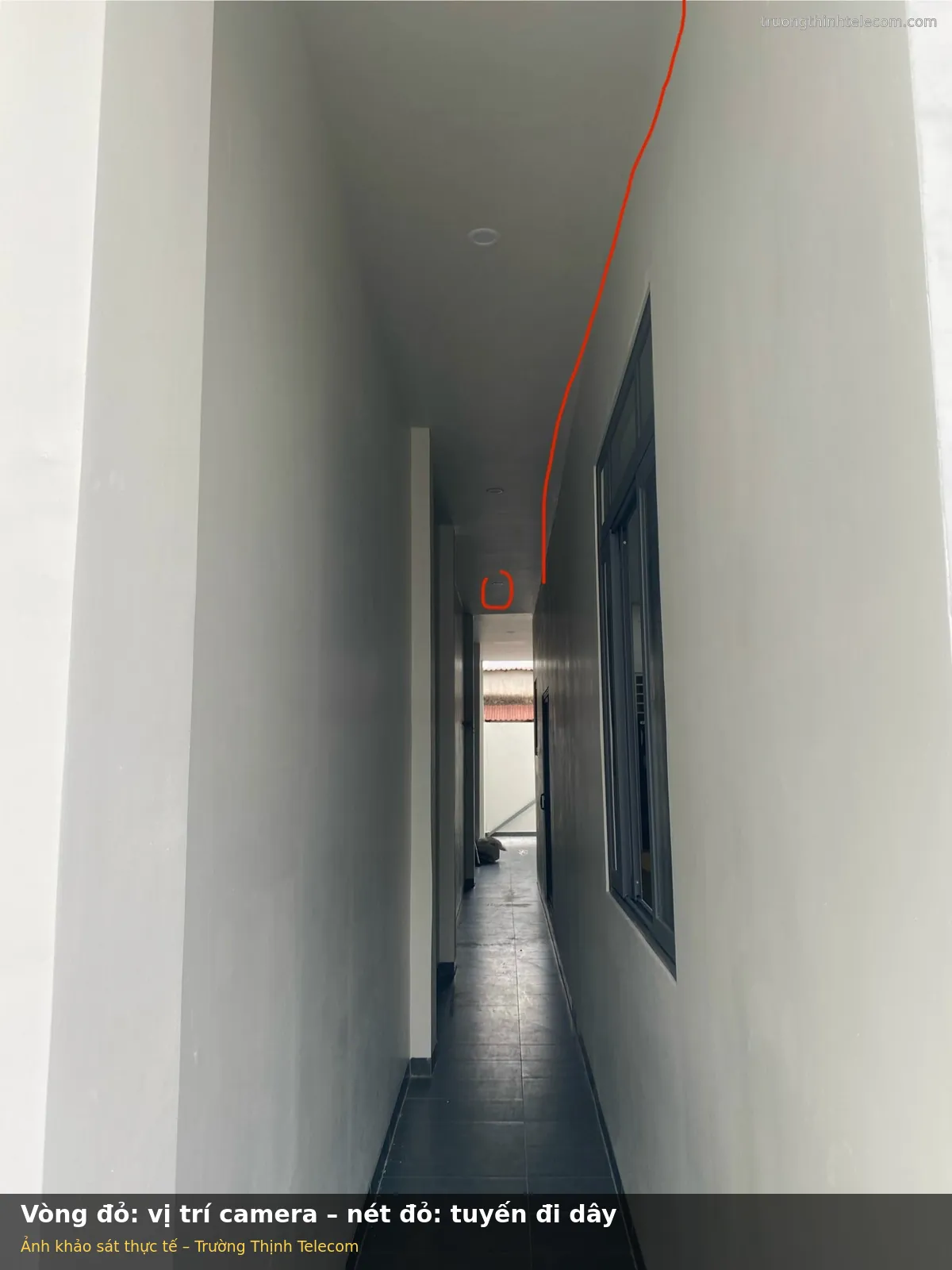

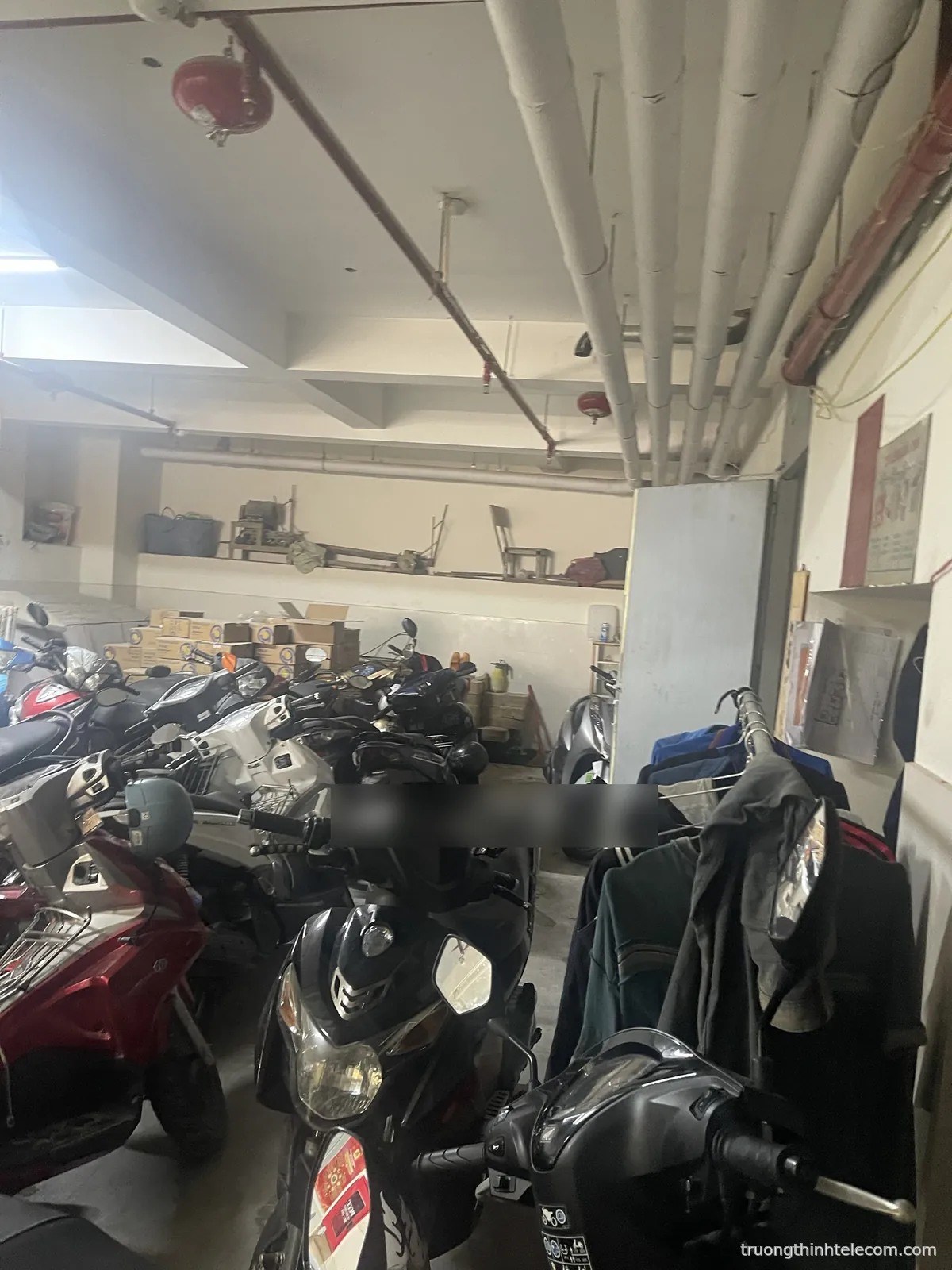

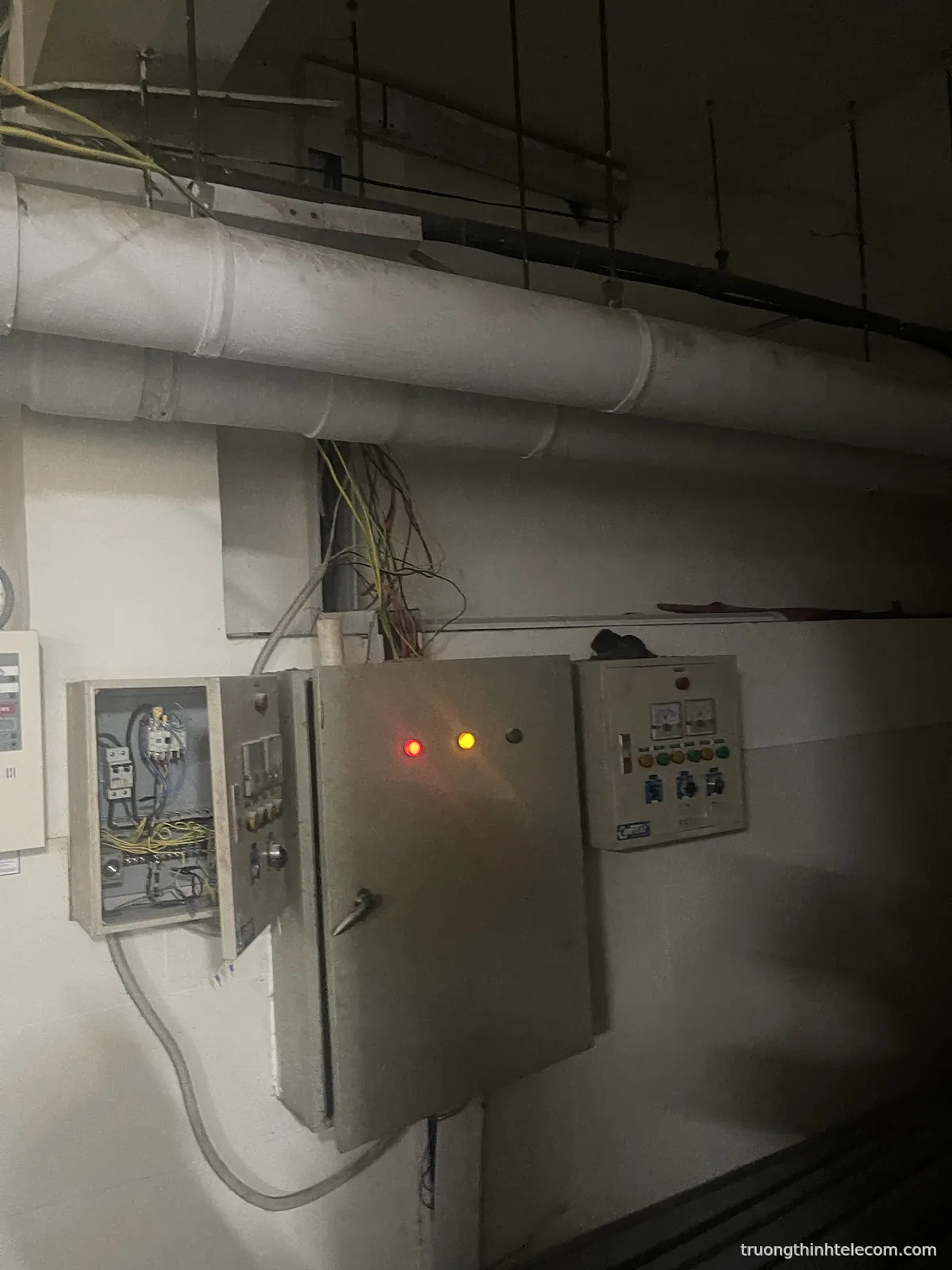

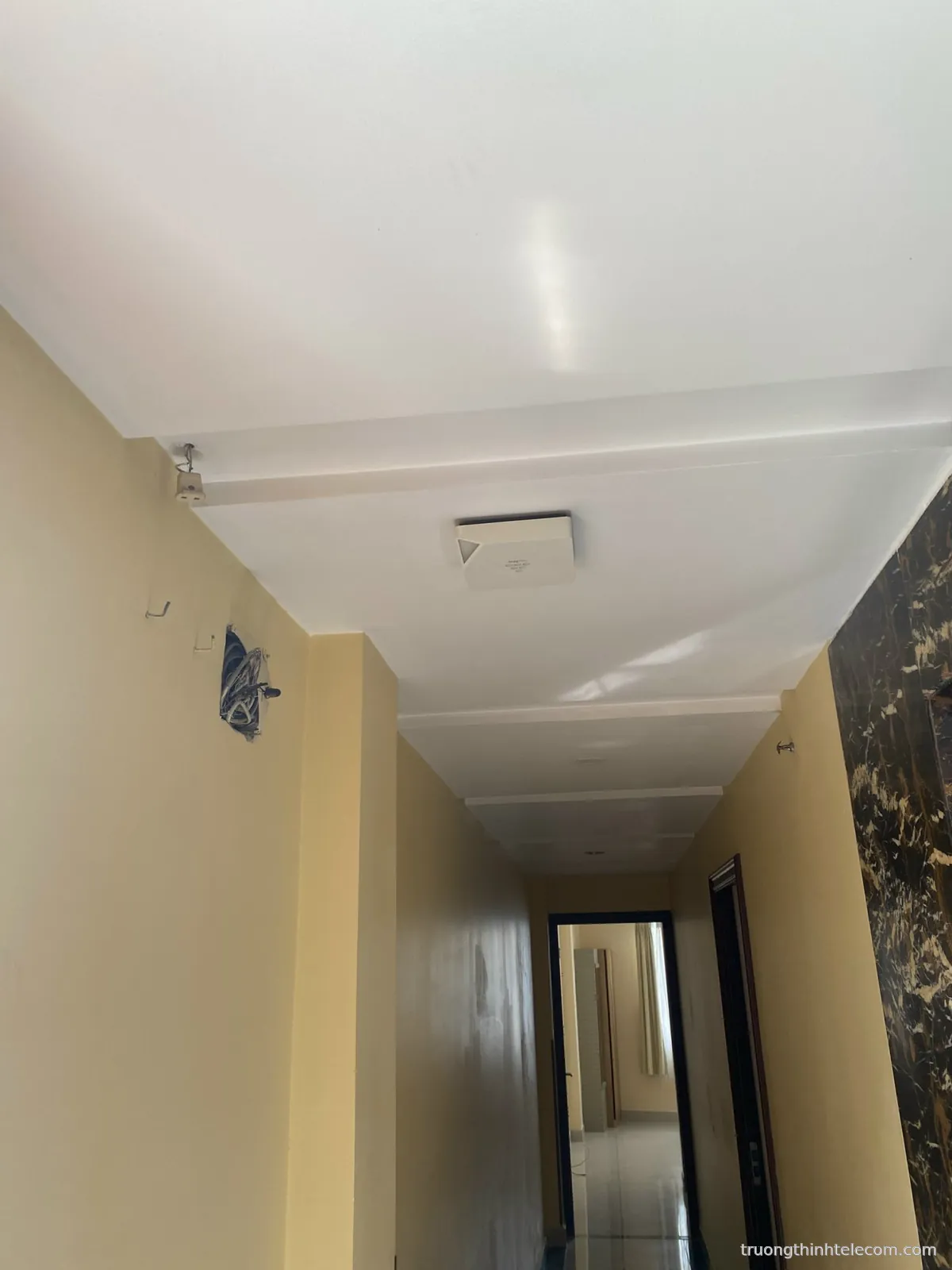

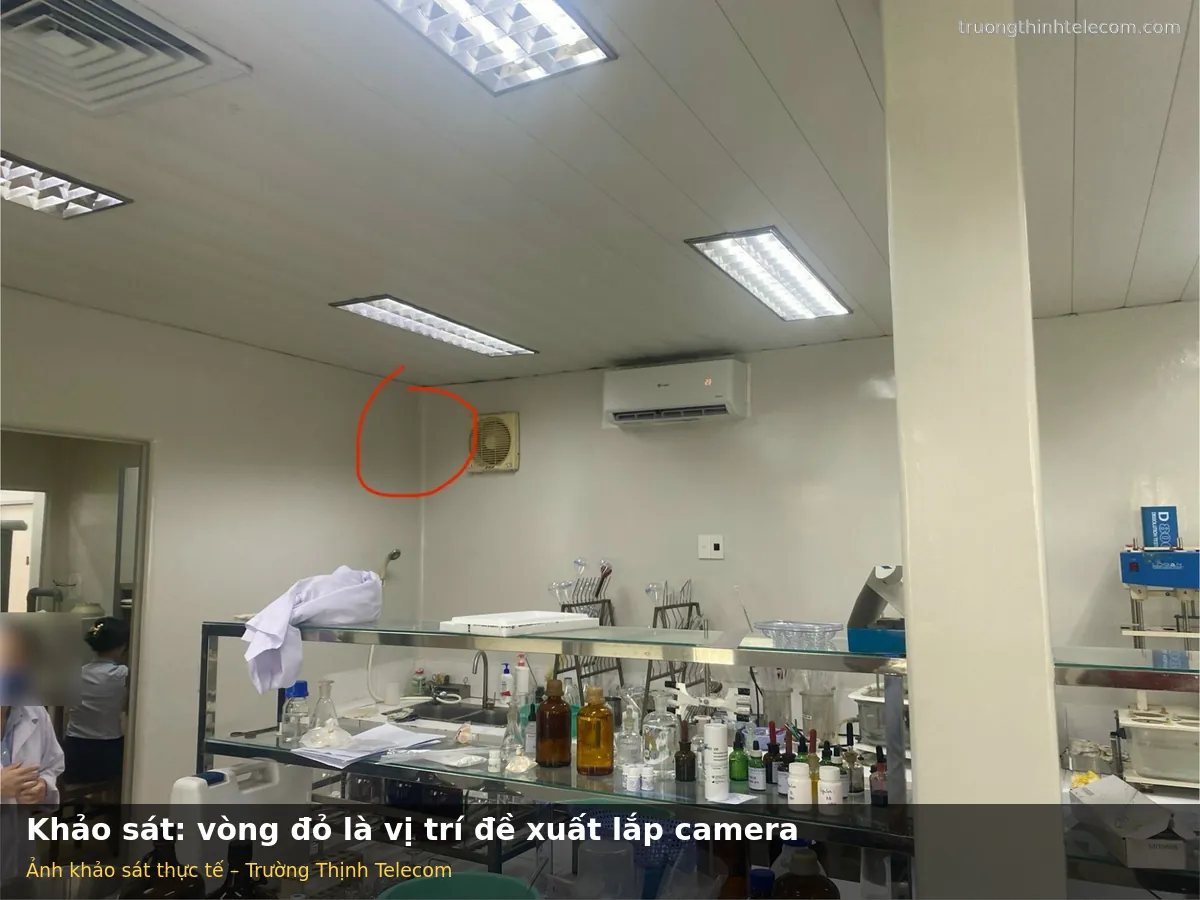

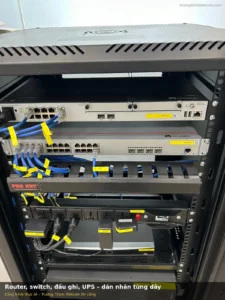

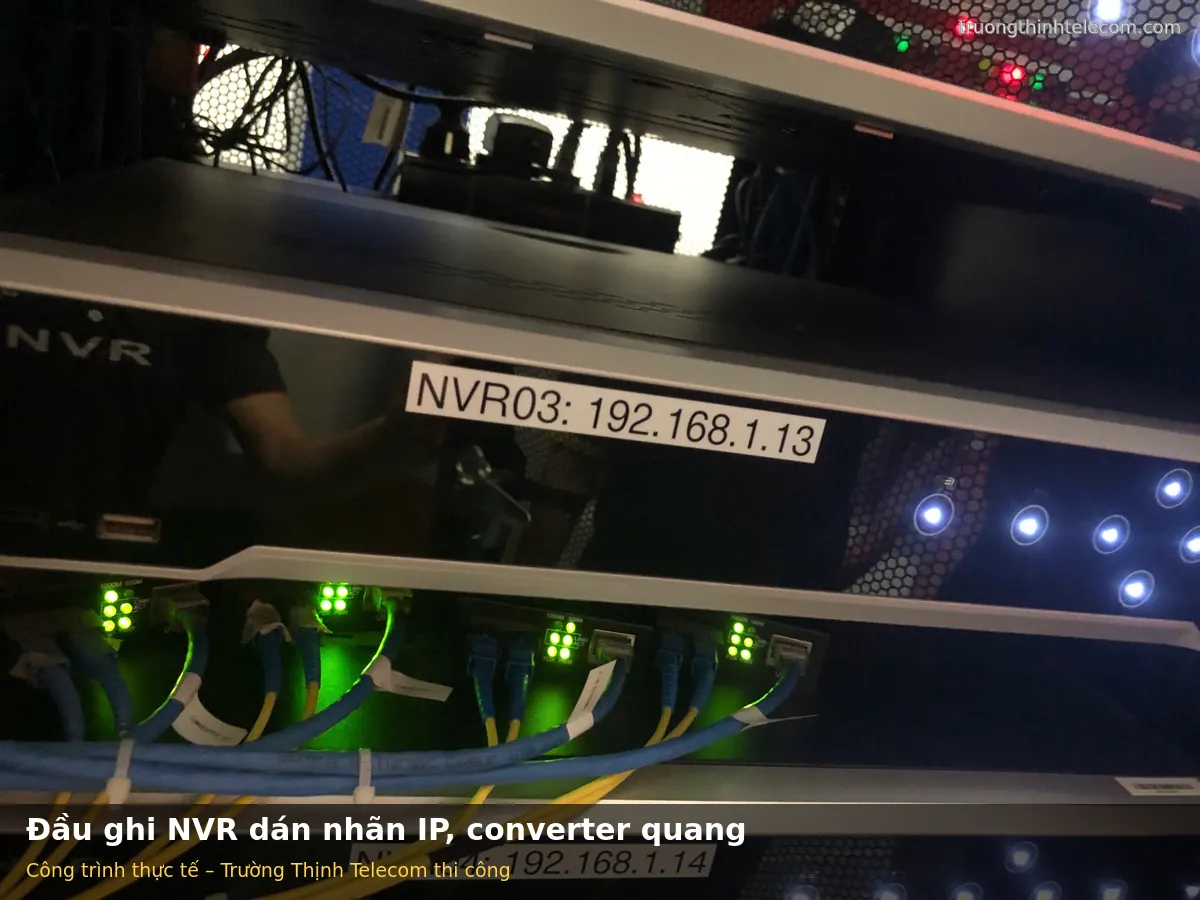

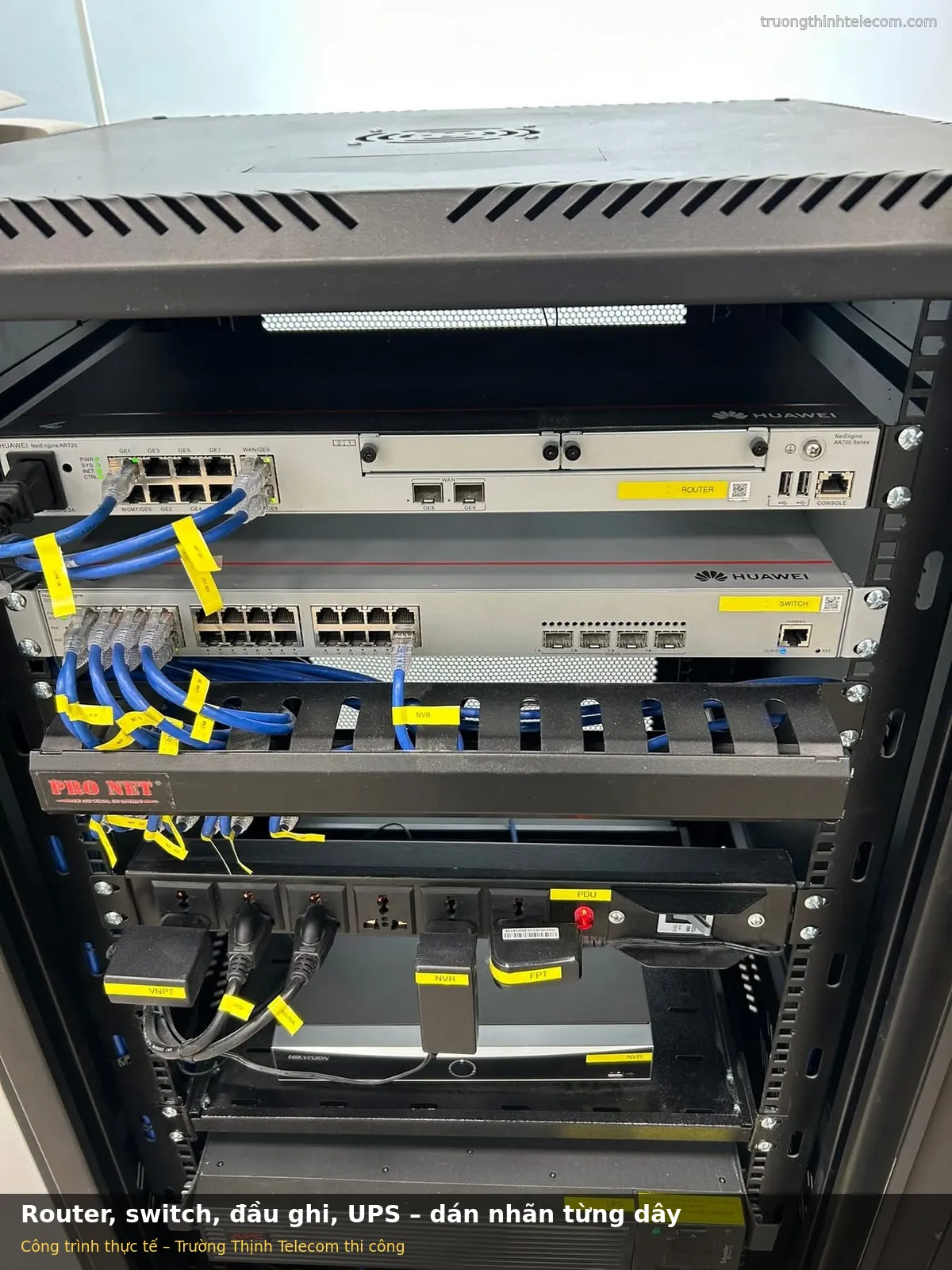

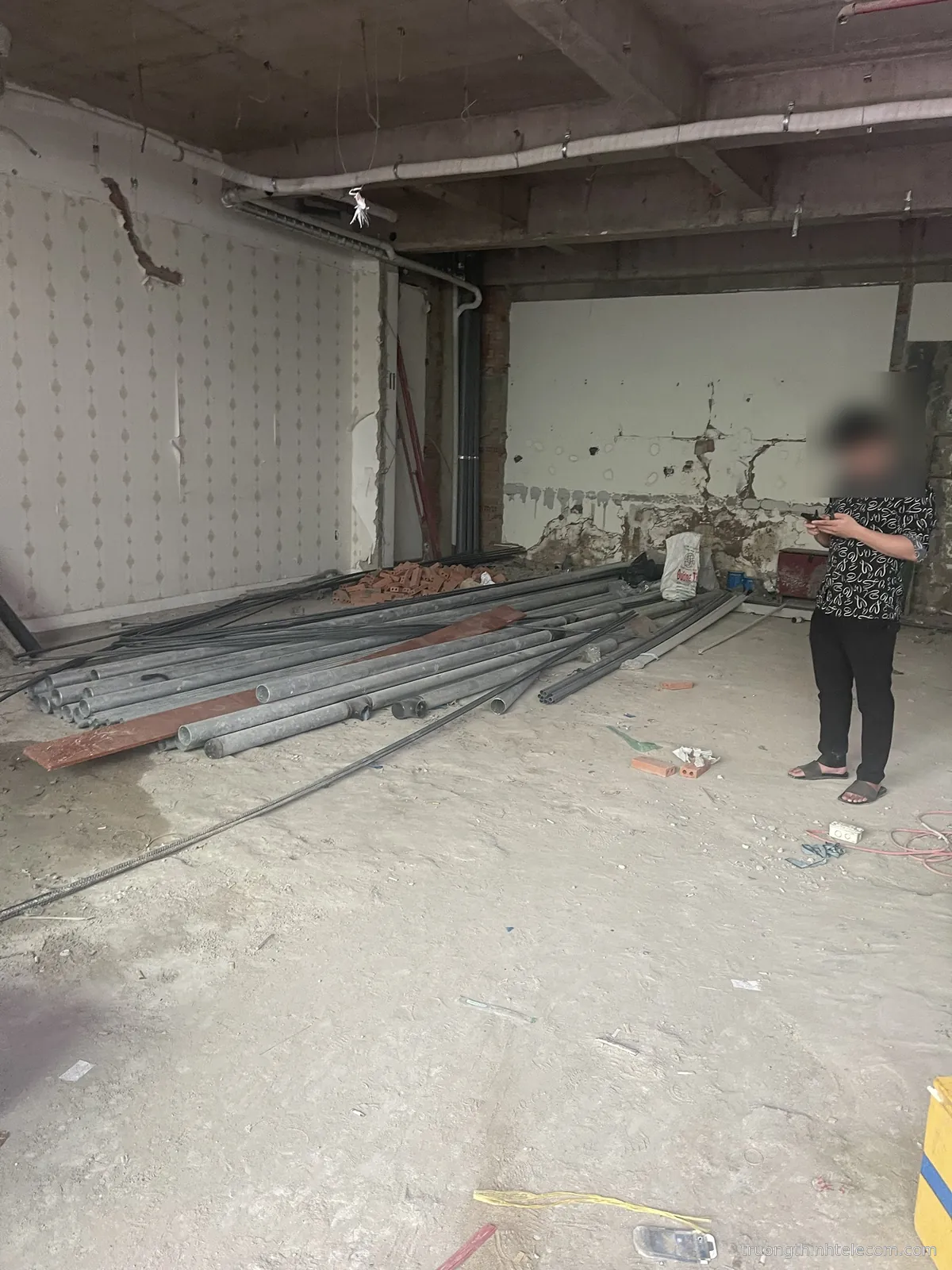

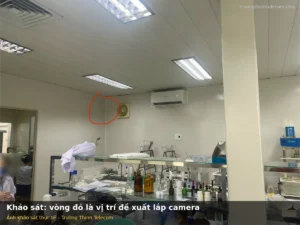

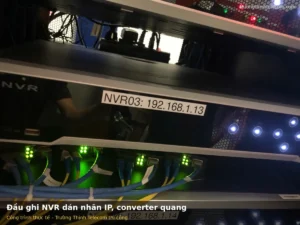

Một số hình ảnh từ các công trình Trường Thịnh Telecom khảo sát và thi công: đánh dấu vị trí camera và tuyến đi dây ngay khi khảo sát, đầu ghi dán nhãn địa chỉ IP từng camera, tủ mạng gom đầu ghi – switch – UPS gọn gàng để dễ bảo trì về sau.
Câu hỏi thường gặp
Thi công camera giám sát cho dự án mất bao lâu?
Phụ thuộc số camera, độ phức tạp đường cáp và mặt bằng thi công. Nhà xưởng nhiều dãy cần kéo cáp quang hoặc tòa nhà phải phối hợp với nhiều nhà thầu sẽ cần nhiều thời gian hơn văn phòng một tầng. Tiến độ cụ thể được ghi trong phương án sau khảo sát, có tính cả thời gian chạy thử và nghiệm thu.
Khoảng cách từ camera đến switch xa hơn 100 m thì xử lý thế nào?
Không nên kéo cáp đồng vượt 100 m vì tín hiệu và nguồn PoE đều suy giảm. Giải pháp là kéo cáp quang tới khu vực đó, dùng converter quang hoặc module SFP ở hai đầu, sau đó đặt switch PoE tại chỗ để cấp nguồn cho các camera trong bán kính 100 m.
Cần bao nhiêu ổ cứng để lưu 30 ngày?
Tính theo công thức bitrate × 10,8 ra GB/ngày cho mỗi camera, nhân số camera và số ngày. Ví dụ 16 camera 2MP ghi liên tục với khoảng 2 Mbps cần khoảng 10,4 TB cho 30 ngày. Ghi theo chuyển động giúp giảm dung lượng. Kỹ thuật sẽ tính lại theo cài đặt thực tế khi lập phương án.
Nhà thầu có thể chỉ mua vật tư và nhờ hỗ trợ kỹ thuật không?
Có. Nhà thầu và đại lý gửi danh sách thiết bị hoặc bản vẽ, Trường Thịnh Telecom rà soát cấu hình, báo giá vật tư theo dự án và hỗ trợ cấu hình đầu ghi, switch khi đội kỹ thuật cần. CO/CQ được cung cấp khi yêu cầu.
Sau bàn giao, hệ thống được bảo trì thế nào?
Thiết bị do Trường Thịnh Telecom cung cấp được bảo hành 24 tháng và bảo trì định kỳ miễn phí trong 2 năm. Bảo trì gồm vệ sinh ống kính, kiểm tra ổ cứng, kiểm tra lịch ghi, cập nhật phần mềm và rà soát tài khoản truy cập.
