HƯỚNG DẪN CẤU HÌNH MÁY NHÁNH CHUẨN SIP TỔNG ĐÀI HTS824

Chia sẻ
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

HƯỚNG DẪN CẤU HÌNH
MÁY NHÁNH CHUẨN SIP TỔNG ĐÀI HTS824

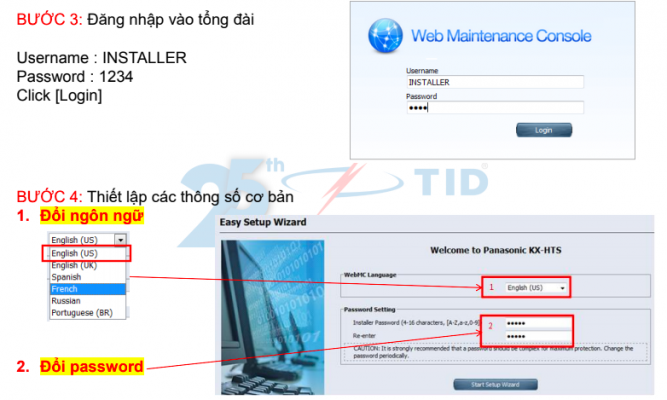

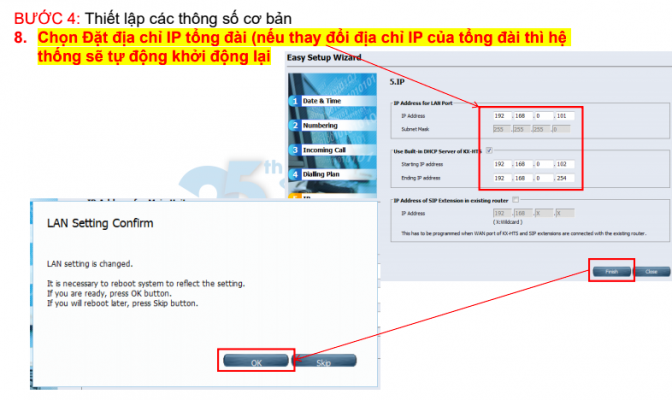

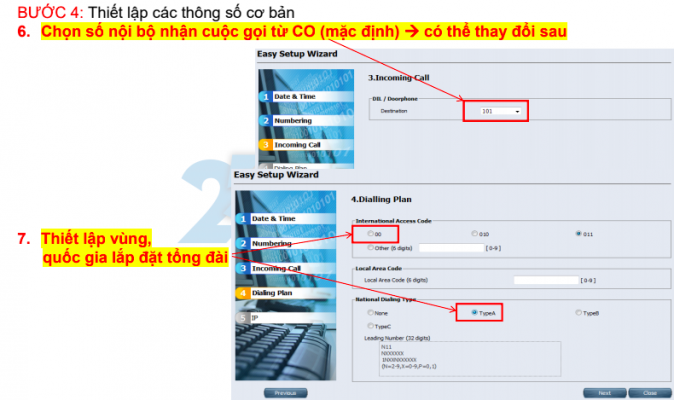

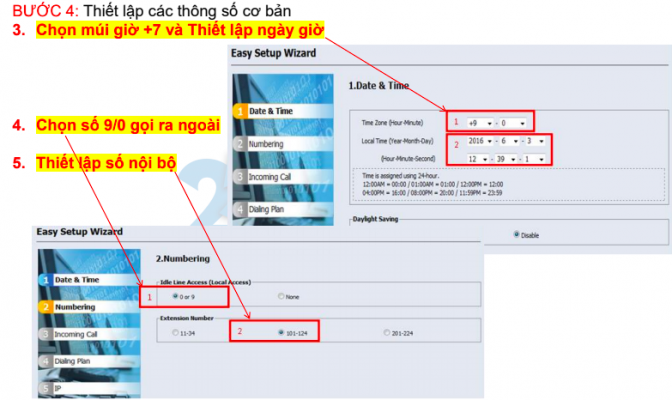

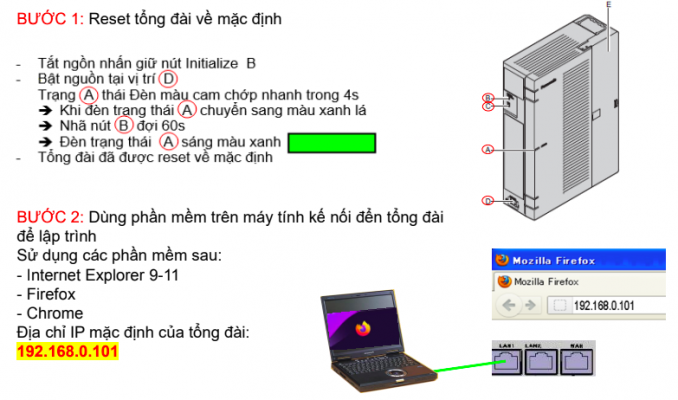

THIẾT LẬP BAN ĐẦUHƯỚNG DẪN CẤU HÌNH MÁY NHÁNH CHUẨN SIP TỔNG ĐÀI HTS824

Ảnh chụp Màn hình 2020 08 02 lúc 12.51.44 CH Ảnh chụp Màn hình 2020 08 02 lúc 12.51.53 CH Ảnh chụp Màn hình 2020 08 02 lúc 12.52.02 CH Ảnh chụp Màn hình 2020 08 02 lúc 12.52.10 CH

NỘI DUNG

I. ĐĂNG KÝ MÁY NHÁNH NỘI BỘ

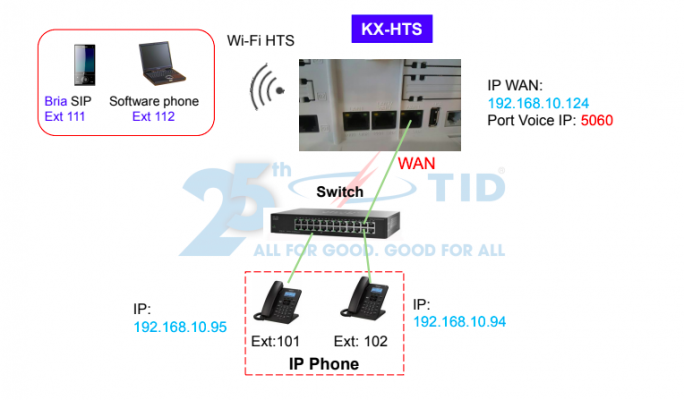

1. SƠ ĐỒ KẾT NỐIẢnh chụp Màn hình 2020 08 02 lúc 12.54.24 CH

2. CẤU HÌNH TRÊN HTS824

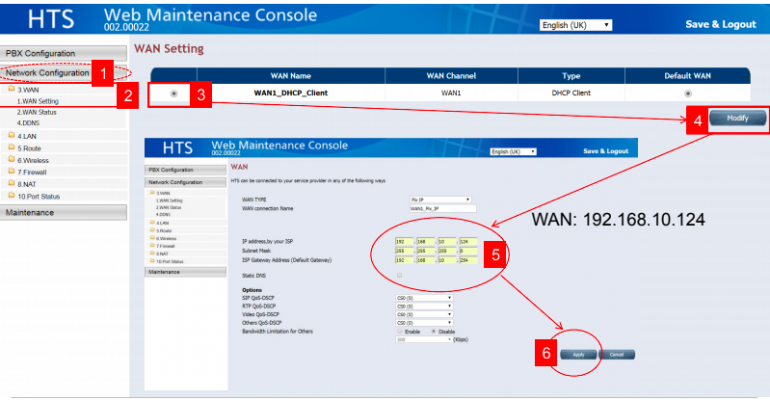

BƯỚC 1: Đăng nhập tổng đài, thay đổi địa chỉ WAN
WAN: 192.168.10.124Ảnh chụp Màn hình 2020 08 02 lúc 12.55.30 CH

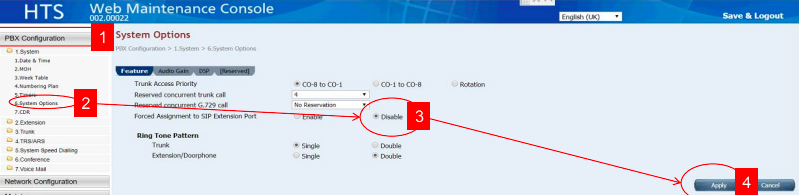

BƯỚC 2: Tắt tự động đăng ký điện thoại HDV vào hệ thống HTSẢnh chụp Màn hình 2020 08 02 lúc 12.56.19 CH

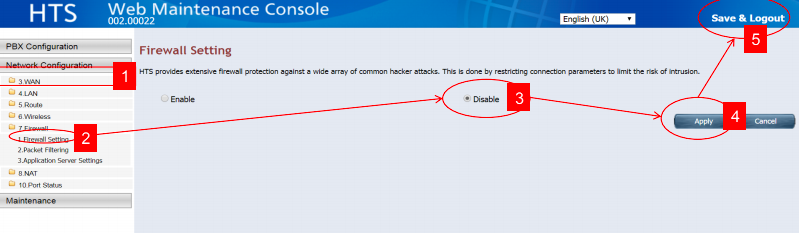

BƯỚC 3: Tắt tường lửa. Khởi động lại tổng đài.

Ảnh chụp Màn hình 2020 08 02 lúc 12.56.28 CH

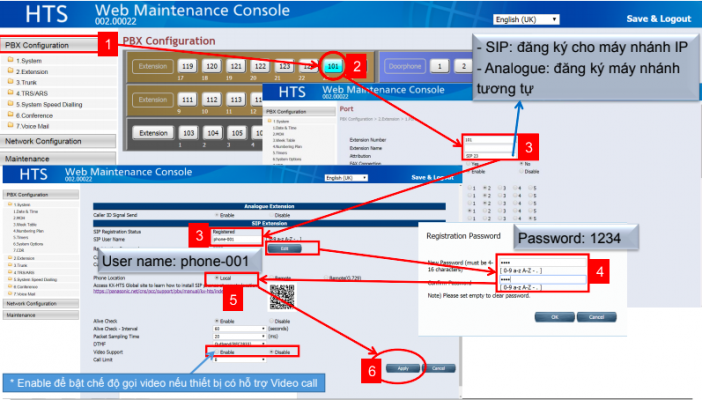

BƯỚC 4: Chọn số nội bộ cần đăng ký 101 và 102Ảnh chụp Màn hình 2020 08 02 lúc 12.58.04 CH

3. ĐĂNG KÝ TRÊN HDV

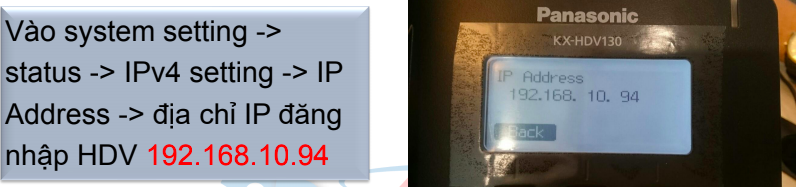

BƯỚC 1: Xem địa chỉ IP của điện thoạiẢnh chụp Màn hình 2020 08 02 lúc 12.59.24 CH

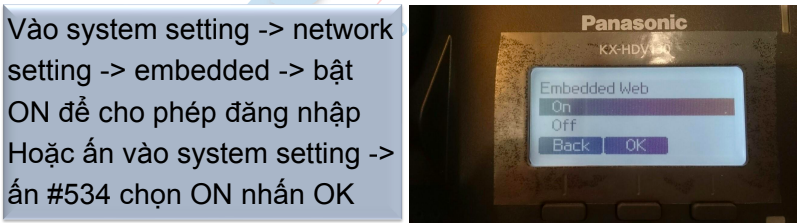

BƯỚC 2: Cho phép cấu hình qua webẢnh chụp Màn hình 2020 08 02 lúc 12.59.30 CH

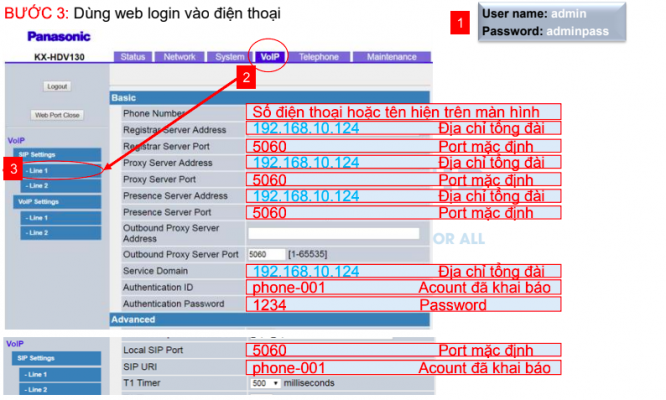

Ảnh chụp Màn hình 2020 08 02 lúc 1.00.11 CH

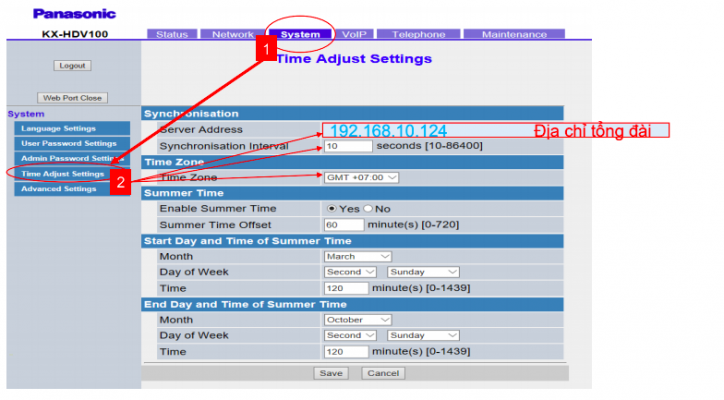

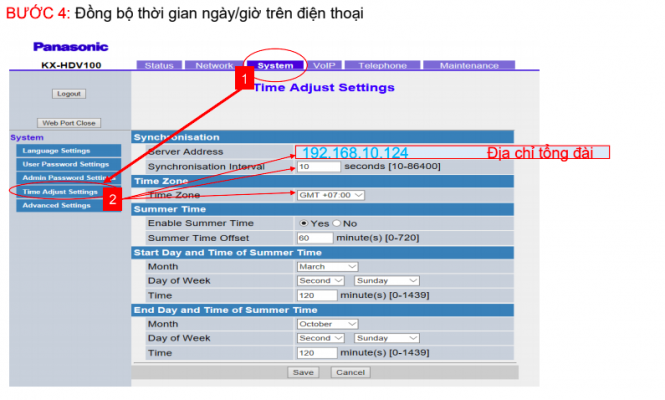

BƯỚC 4: Đồng bộ thời gian ngày/giờ trên điện thoạiẢnh chụp Màn hình 2020 08 02 lúc 1.01.29 CH

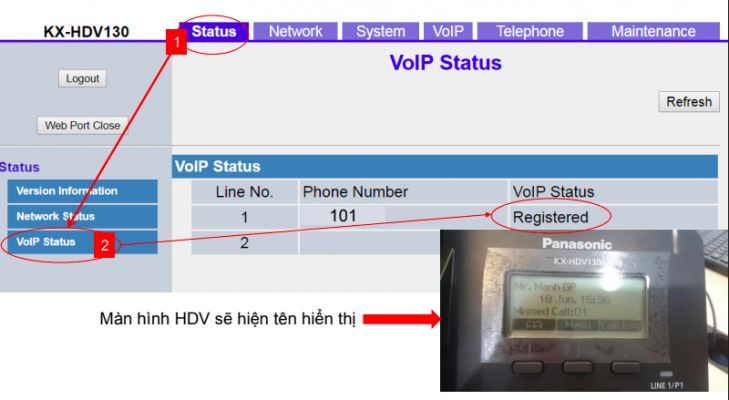

BƯỚC 5: Kiểm tra trạng thái đăng ký thành công hay không thành côngẢnh chụp Màn hình 2020 08 02 lúc 1.02.24 CH

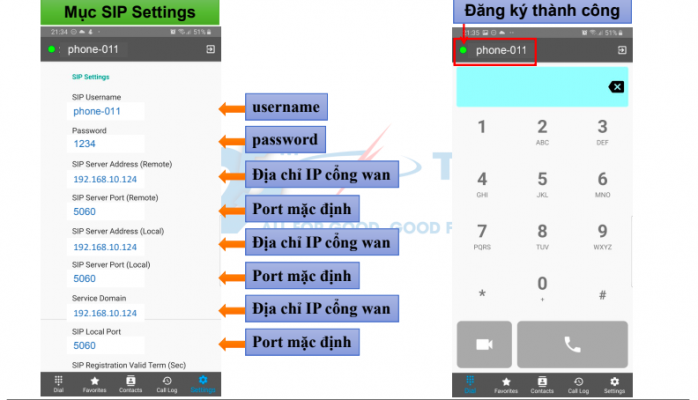

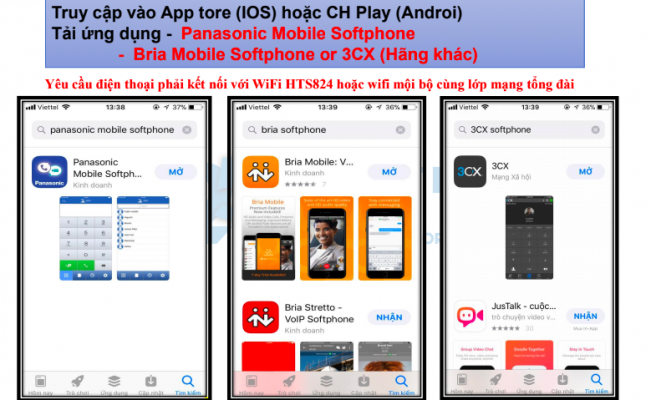

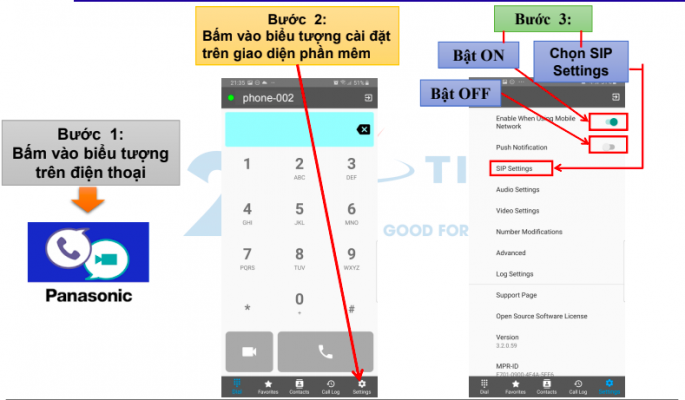

4. ĐĂNG KÝ MÁY NHÁNH TRÊN SMART PHONE

Ảnh chụp Màn hình 2020 08 02 lúc 1.03.39 CH Ảnh chụp Màn hình 2020 08 02 lúc 1.03.49 CH Ảnh chụp Màn hình 2020 08 02 lúc 1.04.06 CH

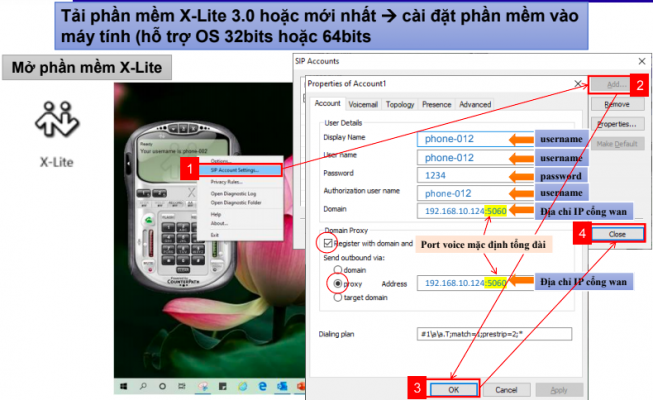

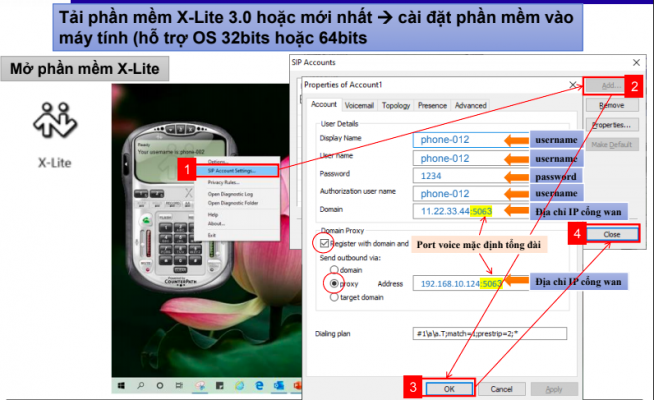

5. ĐĂNG KÝ PHẦN MỀM X-Lite TRÊN MÁY TÍNHẢnh chụp Màn hình 2020 08 02 lúc 1.05.15 CH

II. ĐĂNG KÝ MÁY NHÁNH TỪ XA

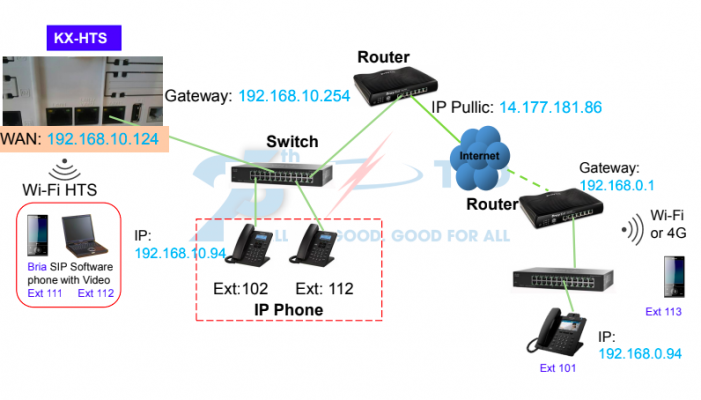

1. SƠ ĐỒ KẾT NỐIẢnh chụp Màn hình 2020 08 02 lúc 1.34.09 CH

2. CẤU HÌNH TRÊN HTS824

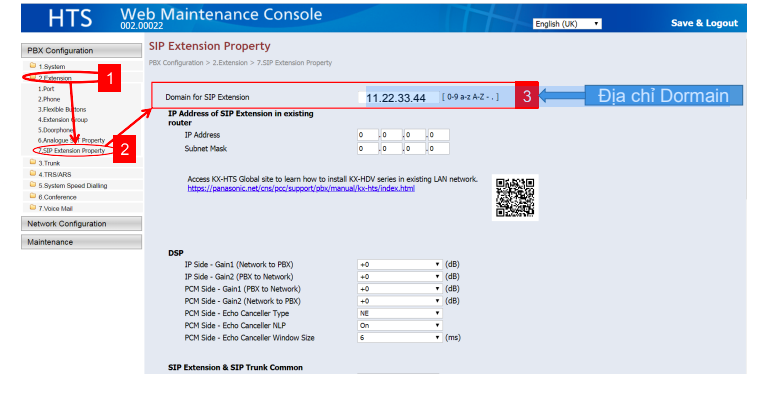

BƯỚC 1.1 Đặt địa chỉ SIP Domain cho tổng đài để tăng bảo mật khi kết nối từ xa:
VD: 11.22.33.44 ( Note: bạn không nên lấy địa chỉ này vì tài liệu sẽ được gửi cho nhiều
ngườiẢnh chụp Màn hình 2020 08 02 lúc 1.35.38 CH

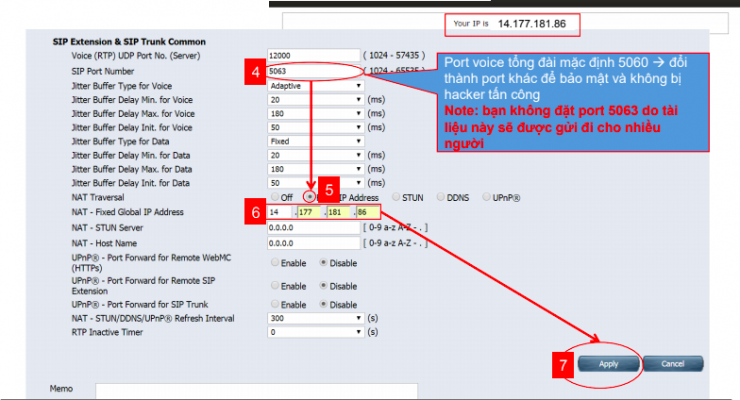

BƯỚC 1.2: Đặt địa chỉ IP trên tổng đài trùng với nhà mạng
Có thể dùng công cụ ping.eu để kiểm tra IP tĩnhẢnh chụp Màn hình 2020 08 02 lúc 1.38.39 CH

2. CẤU HÌNH TRÊN HTS824 – Local

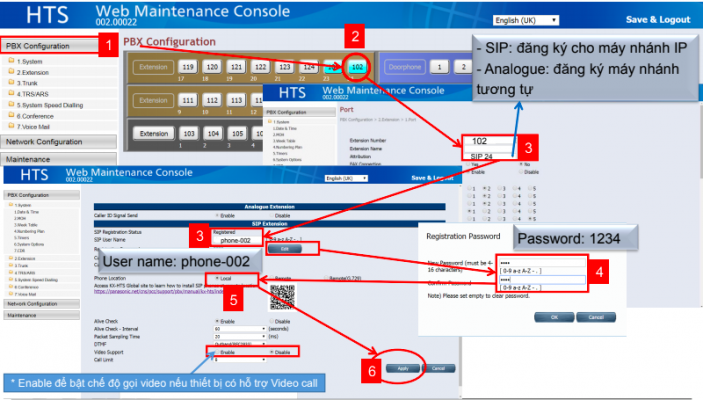

BƯỚC 2.1 Chọn số nội bộ cần đăng ký 101 và 102Ảnh chụp Màn hình 2020 08 02 lúc 1.40.19 CH

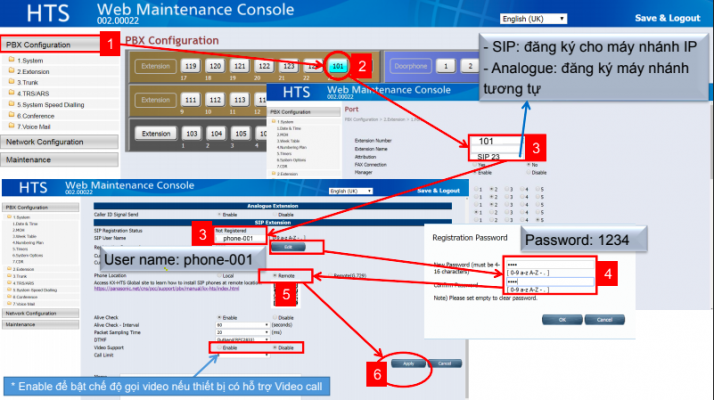

BƯỚC 2.2 Chọn số nội bộ cần đăng ký 101 và 102Ảnh chụp Màn hình 2020 08 02 lúc 1.41.46 CH

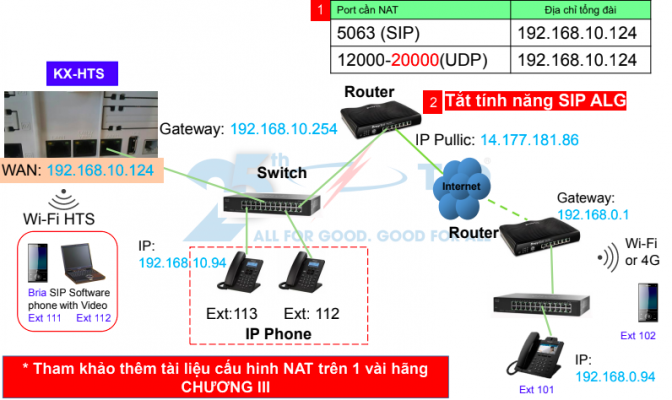

3. CẤU HÌNH NAT TRÊN ROUTERẢnh chụp Màn hình 2020 08 02 lúc 1.42.55 CH

4. KIỂM TRA CÁC PORT ĐÃ ĐƯỢC NAT !!!

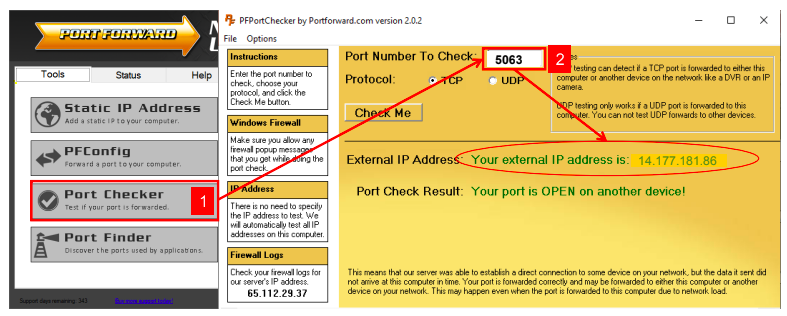

Sử dụng phần mềm Port Forward Network UtilitiesẢnh chụp Màn hình 2020 08 02 lúc 2.02.02 CH



Nếu không thành công:

  •  Kiểm tra lại đã tắt SIP ALG
  •  NAT đã đúng địa chỉ IP
    ➔ Reboot router hoặc Firewall

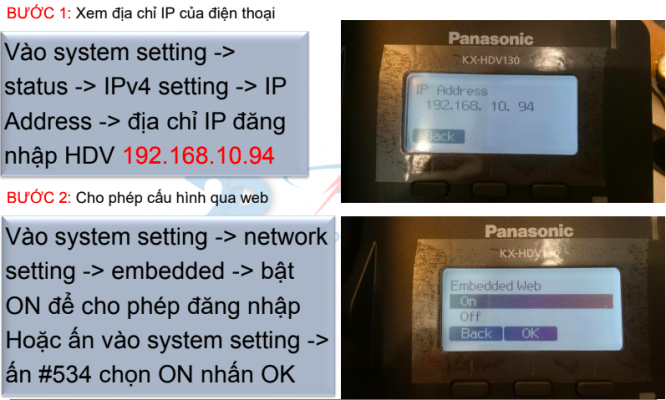

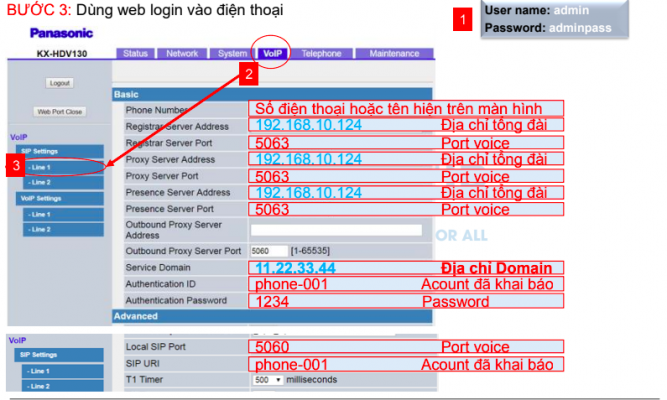

4.1 ĐĂNG KÝ TRÊN HDV – LocalẢnh chụp Màn hình 2020 08 02 lúc 2.03.17 CH Ảnh chụp Màn hình 2020 08 02 lúc 2.03.26 CH Ảnh chụp Màn hình 2020 08 02 lúc 2.03.34 CH

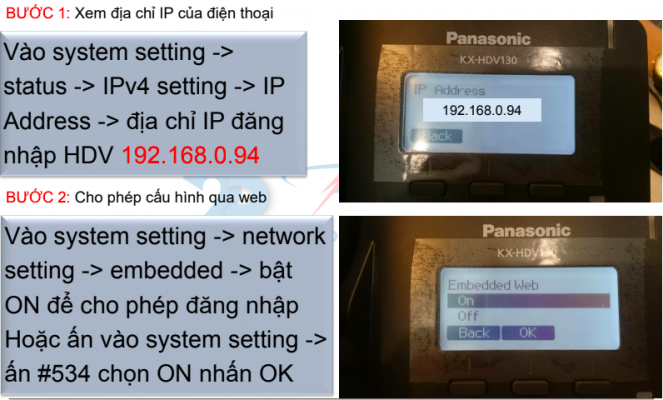

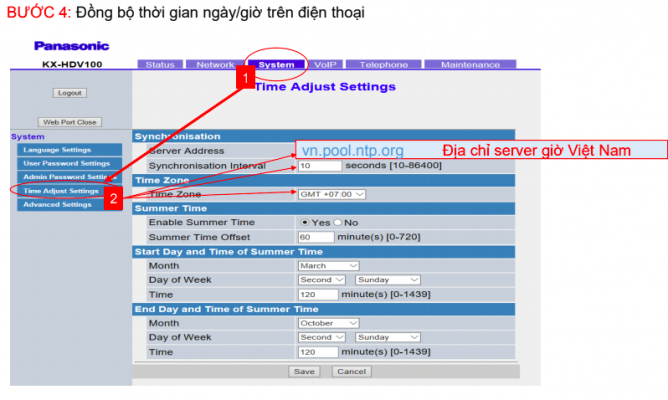

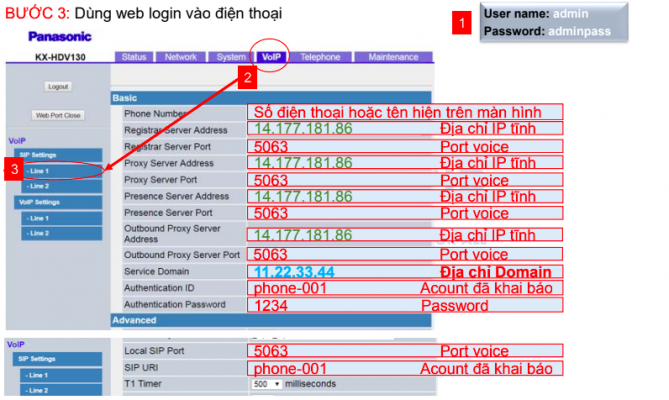

4.2 ĐĂNG KÝ TRÊN HDV – RemoteẢnh chụp Màn hình 2020 08 02 lúc 2.05.14 CH Ảnh chụp Màn hình 2020 08 02 lúc 2.05.22 CH Ảnh chụp Màn hình 2020 08 02 lúc 2.05.30 CH

4.3 ĐĂNG KÝ TRÊN HDV – Local + Remote

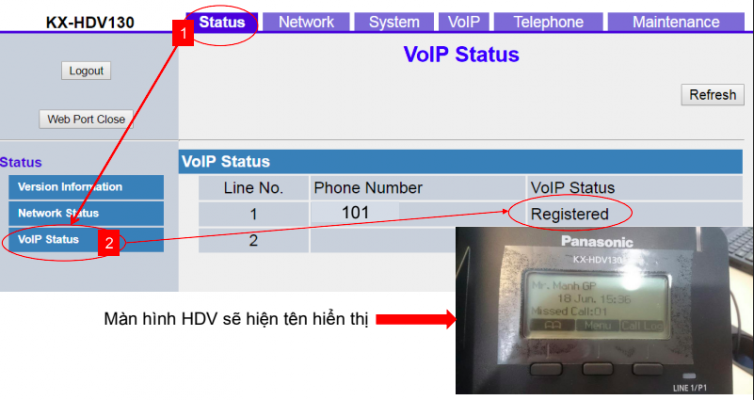

Kiểm tra trạng thái đăng ký thành công hay không thành côngẢnh chụp Màn hình 2020 08 02 lúc 2.22.36 CH

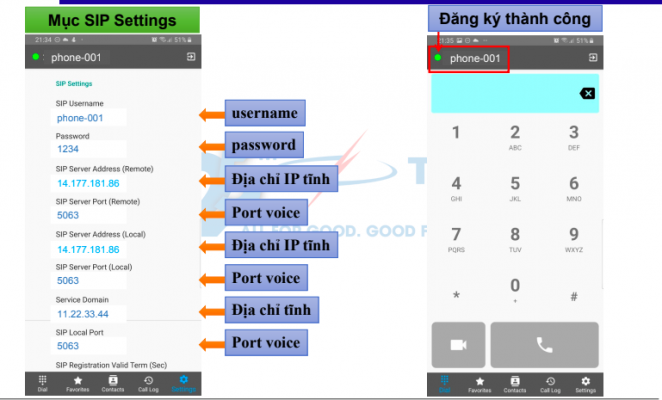

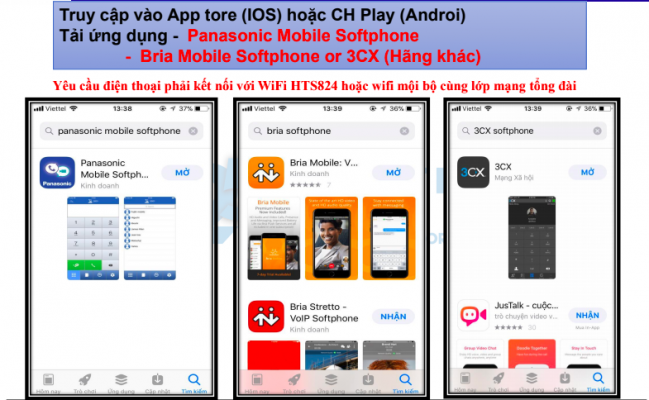

5. ĐĂNG KÝ MÁY NHÁNH TRÊN SMART PHONEẢnh chụp Màn hình 2020 08 02 lúc 2.23.53 CH

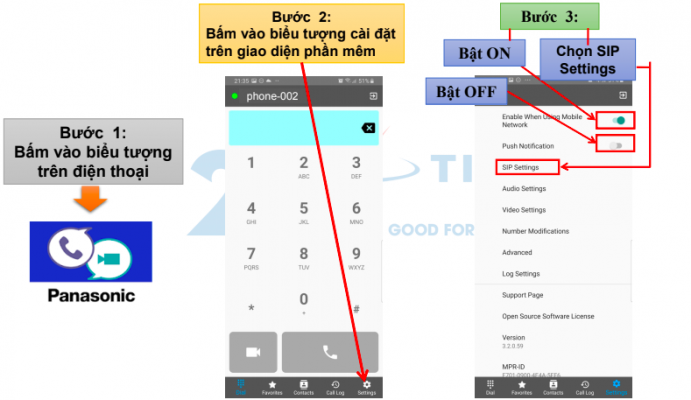

5. ĐĂNG KÝ TRÊN PHẦN MỀM PANASONIC MOBILE SOFTPHONEẢnh chụp Màn hình 2020 08 02 lúc 2.25.16 CH

Ảnh chụp Màn hình 2020 08 02 lúc 2.25.49 CH Ảnh chụp Màn hình 2020 08 02 lúc 2.25.56 CH

HƯỚNG DẪN CẤU HÌNH MÁY NHÁNH CHUẨN SIP TỔNG ĐÀI HTS824 xin kết thúc! Chúc quý khách hàng thực hiện thành công.
