ĐẤU NỐI TỔNG ĐÀI KX-NS300

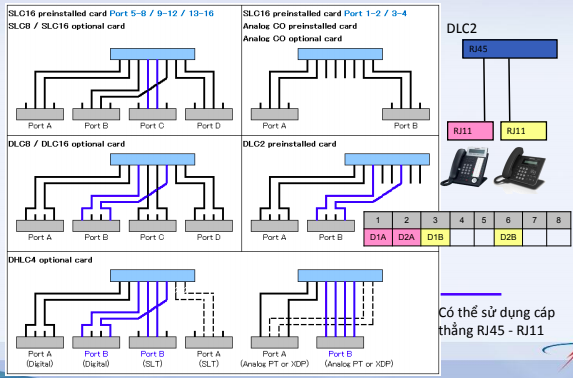

SƠ ĐỒ ĐẤU NỐI

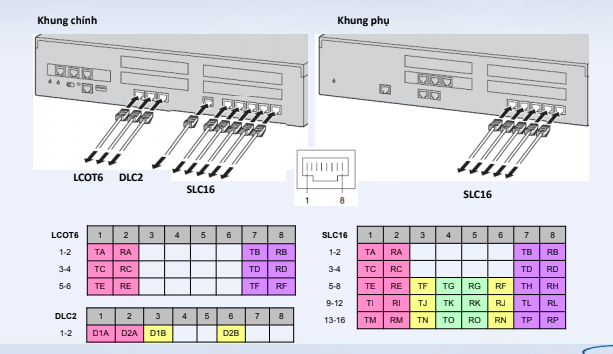

KHUNG CHÍNH/ KHUNG PHỤ

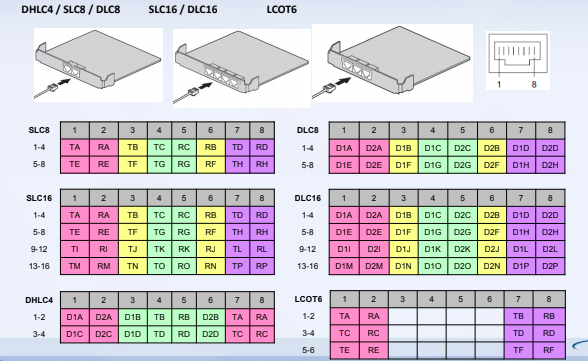

CARD MỞ RỘNG

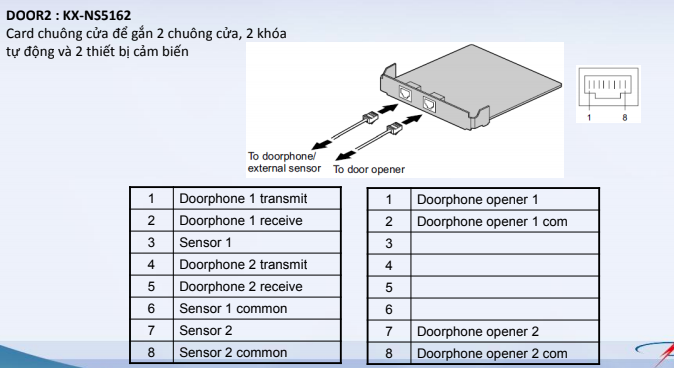

CARD CHUÔNG CỬA

FPT (POWER FAILURE TRANSFER)

Analog CO1-2 sẽ tự động kết nối với cổng SLT 1-2 của khung chính khi xảy ra
mất điện. Không cần nối thêm dây..
Những cổng CO khác có thể kết nối với cổng PFT trên khung phụ bằng cách đấu
song song, khi đó những CO này sẽ kết nối tới cổng SLT 1-4 trên khung phụ khi
xảy ra mất điện.
