HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI KX-NS300

90 / 100

Trường Thịnh – HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI KX-NS300

Hướng dẫn đấu dây lắp đặt tổng đài Panasonic KX-NS300, cách cắm card, kết nối khung mở rộng, đấu nối bàn lập trình, đấu nối máy nhánh điện thoại… và lập trình tổng đài điện thoại

1. Đấu dây trên khung tổng đài Panasonic KX-NS300

– KX-NS5180 (LCOT6): Jack kết nối đường vào bưu điện

– KX-NS5174 (MCSLC16): Card 16 cổng máy lẻ sử dụng điện thoại analog

– KX-NS5173 (MCSLC8): Card 8 cổng máy lẻ sử dụng điện thoại analog

– KX-NS5170 (DHLC4): Card 4 máy lẻ số và 4 máy lẻ analog đồng thời

– DLC2: Cổng số dùng kết nối máy điện thoại số, điện thoại lễ tân (có sẵn trên tổng đài)

– KX-NS5171 (DLC8): Card 8 máy lẻ số

– KX-NS5172 (DLC16): Card 16 máy lẻ số

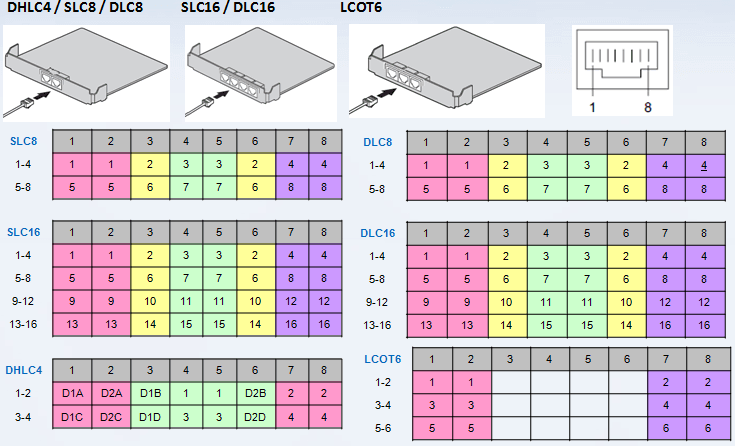

Chú ý: Mỗi cổng gồm 8 chân và chia thành từng cặp như bên dưới, đánh dấu theo mầu cho dễ, như hình dưới các bạn thấy cắp 1-1 tương ứng cho một số, tương tự 2-2; 3-3; n-n mỗi cặp cho một số máy nhánh

HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI KX-NS300

2. Đấu dây cho các loại card mở rộng tổng đài Panasonic KX-NS300

3. Đấu dây bàn lễ tân, điện thoại lập trình: 2 chân ngoài trên máy điện thoại lễ tân (đánh dấu đỏ) đấu vào cặp 1-1 đầu tiên trên cổng DLC2 (khoanh đỏ như hình)

4. Kết nối các khung tổng đài Panasonic KX-NS300
