Trường Thịnh – Tìm hiểu Jack Balun là gì ?

-CCTV baluns video, còn được gọi là balun UTP, cho phép cài đặt camera an ninh nhằm giảm thiểu chi phí của hệ thống dây điện để lắp đặt camera giám sát, bằng cách sử dụng cáp mạng như loại 6 hoặc cáp CAT5E thay cáp đồng trục. Với UTP Video Baluns bất kỳ loại dây cáp xoắn đôi hoặc 2 dây có cấu trúc cáp như dây điện thoại RJ11 có thể được sử dụng để truyền tín hiệu video lên đến 300 mét.

Balun là gì?

– Ví dụ, nếu bạn đang bắt đầu một cài đặt hệ thống camera quan sát trong một tòa nhà văn phòng có thể đã có CAT3 hoặc đường dây điện thoại CAT-5. Sự hiện diện của cáp như vậy có thể loại bỏ sự cần thiết phải chạy cáp đồng trục. Cũng rất quan trọng cần lưu ý là bạn chỉ cần một cặp xoắn (hai dây dẫn) để chạy một tín hiệu video. Trong một hệ thống mạng có cáp CAT5 hoặc CAT6 có 4 cặp của 22 gauge xoắn dây đôi, có nghĩa là bạn có thể chạy lên đến bốn CCTV tín hiệu video camera trên mỗi dây CAT5 / CAT6.

– Khi chọn đúng Jack balun cho lắp đặt camera an ninh của bạn, bạn nên xem xét các khoảng cách truyền dẫn. Có hai loại Jack balun, nghĩa là balun thụ động (không được hỗ trợ), và Jack balun (được hỗ trợ). Đối với truyền hình ít hơn 100 mét, Jack balun thụ động đang được sử dụng trên cả hai đầu.

– Đối với khoảng cách xa hơn, chúng tôi khuyên bạn nên sử dụng Jack balun để truyền tải video lên đến 300 mét.

Bất kể là bạn đang sử dụng Jack balun loại nào thì điều quan trọng ảnh hưởng đến chất lượng hình ảnh chính là việc chọn lựa dây tín hiệu phù hợp. Dây CCA CAT5E có thể được sử dụng cho khoảng cách ngắn, nhưng đối với những khoảng cách xa như 300 mét trở lên, chúng tôi khuyên bạn nên sử dụng rắn dây CAT5E đồng.

Hình ảnh JACK BALUN sử dụng phổ biến hiện nay:

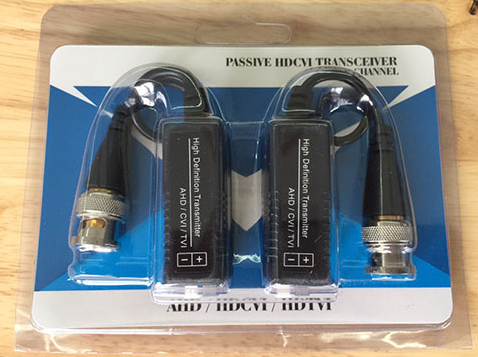

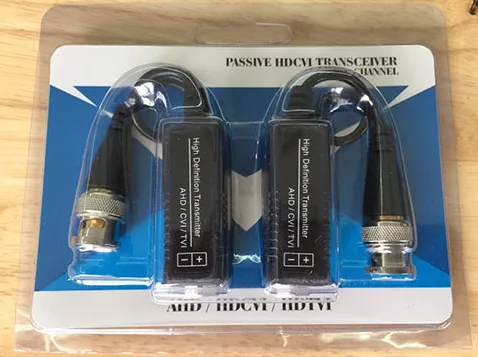

Jack Balun là gì

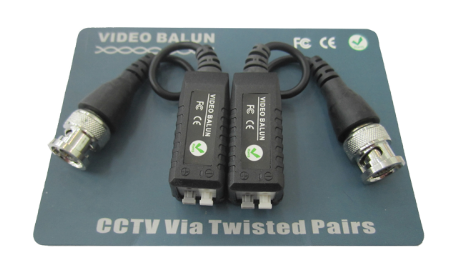

Jack Balun là gì

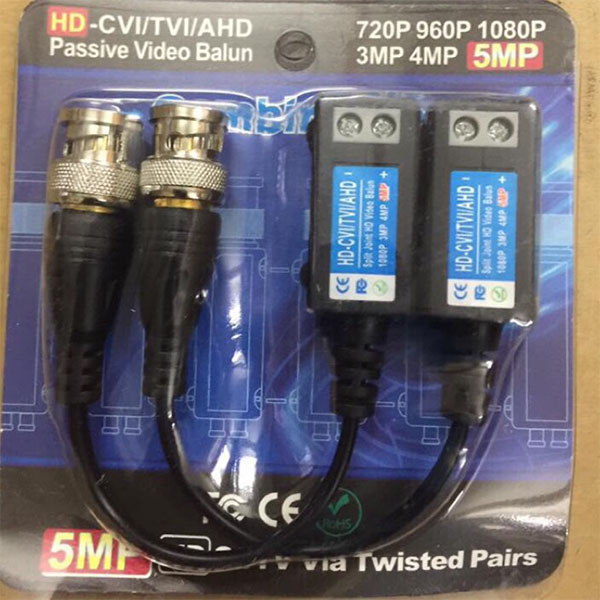

Balun HD 5MP vặn ốc

Những hệ camera quan sát có thể sử dụng Jack balun chuyển đổi tín hiệu:

  • Camera Analog Hikvision
  • Camera Analog Hdparagon
  • Camera Analog Dahua
  • Camera Analog Kbvision
  • Camera Analog Vantech…….

Những loại dây cáp tín hiệu dùng balun để lắp đặt camera như sau:

  • Dây 2 lõi, cường lực, 7 sợi đồng
  • Dây 2 lõi, cường lực, 1 sợi đồng
  • Dây 4 lõi, cường lực, 1 sợi đồng
  • Dây 4 lõi, cường lực, 1 sợi đồng
  • Dây 4 lõi có dầu, chống nhiễu/ PE
  • Cáp thuê bao 2 đôi 4x7x0.18 Cuộn 500m
  • Cáp thuê bao 2 đôi 4x1x0.5Cuộn 500m
  • Cáp thuê bao 1 đôi Cuộn 500m

Những lưu ý khi bạn thi công lắp đặt camera với JACK BALUN:

Phải gắn đúng 2 đầu âm dương: một số bạn kỹ thuật thi công mới vào nghề gắn xong camera không lên, lại loay hoay không biết tại sao, trước tiên khi gắn phải đánh dấu dây âm dương cùng chiều đề tránh trường hợp camera không lên.

Dùng băng keo cố định lại chỗ nối: Để tránh tình trạng nước mưa vào, hoặc chỗ nối bị giựt đứt cho điều kiện ngoại cảnh tác động.

–  Loại dây thường dùng ở Việt Nam để đi Jack balun: Bạn có thể đi loại dây dùng cho tín hiệu điện thoại

Trong trường hợp chống cháy, bạn có thể đi dây điện bình thường, nhưng khuyến nghị đi với khoảng cách ngắn 20 mét trở lại. Vì nó không chuyên truyền tín hiệu, đi xa sẽ bị nhiễu hoặc hình ảnh không được sắc nét.
