HƯỚNG DẪN CÀI ĐẶT KẾT NỐI POINT TO POINT TRÊN RG-AP630 CD
1.Yêu cầu :
Tóm tắt: Kết nối Point to Point bằng hai AP Ruijie RG-AP630(CD) truyền hình ảnh camera giữa hai điểm cách nhau dưới 2 km và phát WiFi cho người dùng tại mỗi điểm. Cần chuyển hai AP sang chế độ FAT, đặt IP cùng lớp mạng router, dùng băng 5GHz cho liên kết WDS (điểm A là Root, điểm B là Non-root) và băng 2.4GHz phát WiFi.
– Truyền hình ảnh camera 2 điểm A và B với khoảng cách dưới 2 KM.
– Tại mỗi điểm cần phát Wi-Fi cho người dùng sử dụng, 1 điểm khoảng 30 người dùng.
2.Mô hình :

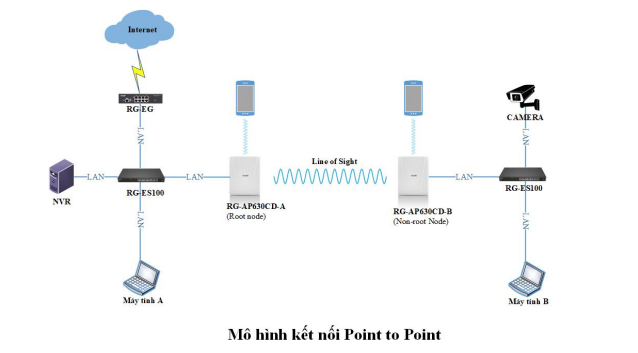

Internet — Router (192.168.0.1/23) — LAN (Switch + NVR + Computer) — AP630CD (Root node)
AP630CD (non-root node) — LAN (Switch + Camera + Computer)
3.Thông số cần cấu hình :
– Cài đặt chế độ hoạt động của AP sang FAT và thiết lập thông số địa chỉ IP của AP
– Thiết lập thông số SSID, kênh và tần số phát
+ Tại điểm A phát Wifi 1 trên băng tần 5Ghz, tạo Wifi 2 trên băng tần 2.4Ghz cho người dùng
+ Tại điểm B tạo Wifi 1 thu tín hiệu trên băng tần 5Ghz, tạo Wifi 2 trên băng tần 2.4Ghz cho người dùng
+ Channel: chỉnh phát trên 2 kênh 2.4 (20Mhz) và 5Ghz (40Mhz)
– Thiết lập thông số WDS trên 2 AP. Điểm A là Root node và điểm B là Non-root node
4.Chuẩn bị :
– Mô hình: EG2100 (192.168.0.1/23) — RG-ES126G-LP-L (NVR + LAPTOP) — AP630CD-A(192.168.0.109/23) AP630CD-B (192.168.0.113/23) — RG-ES126G-LP-L (CAMERA +LAPTOP)
5.Thực hiện cấu hình :

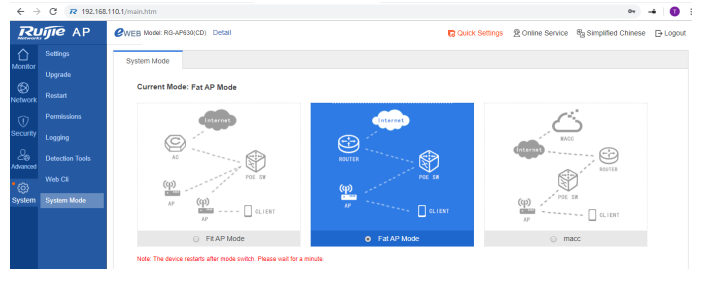

– Trên cả 2 thiết bị AP630CD-A và AP630CD-B, thực hiện chuyển đổi chế độ hoạt động của AP thành FAT như hình:

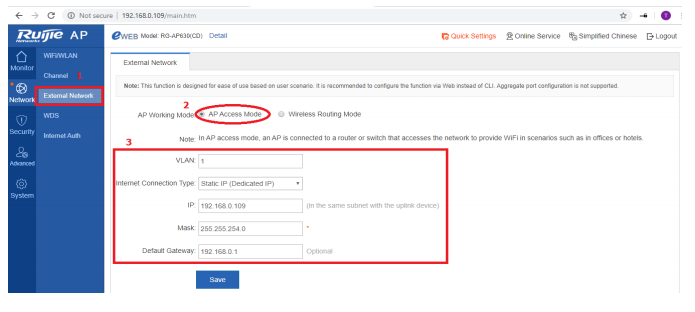

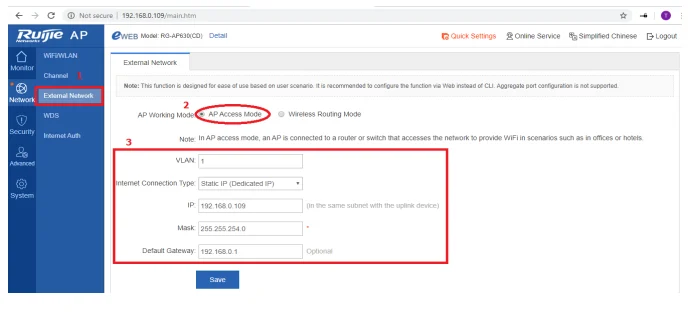

– Đặt lại địa chỉ IP cùng dãy với lớp mạng của Router

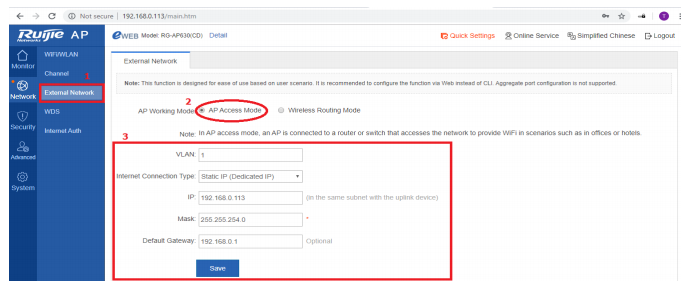

– Tương tự thay đổi IP trên AP thứ 2

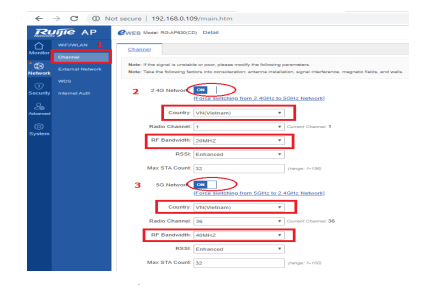

– Bật phát sóng trên 2 băng tần: kênh 2.4Ghz để cho người dùng sử dụng, kênh 5Ghz để thiết lập kết nối Point to Point
Tương tự thực hiện bước này trên thiết bị AP630CD-B

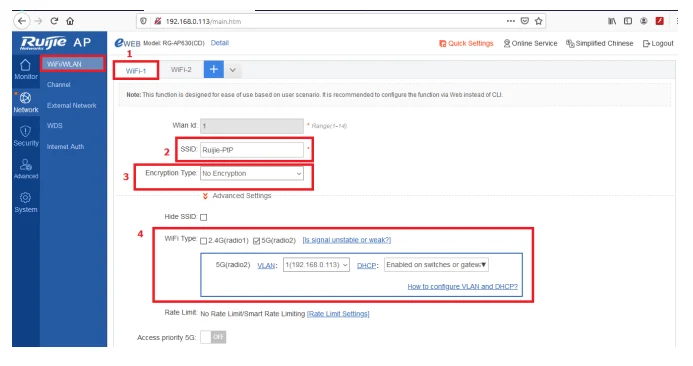

– Tạo sóng Wi-Fi (SSID):
+ WiFi 1: phát song điểm đến điểm, từ A đến B. Không thiết lập chế độ mã hoá. Tích chọn vào băng tần
5Ghz.
+ WiFi 2: phát sóng cho người dùng sử dụng.

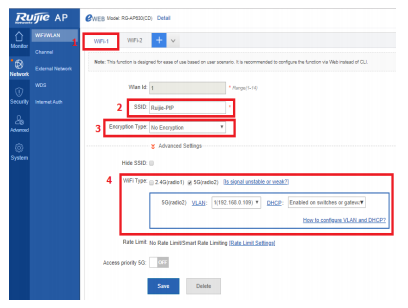

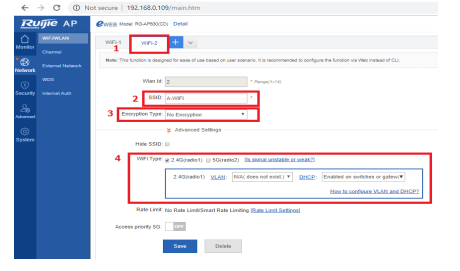

▪ Trên thiết bị AP630CD-A

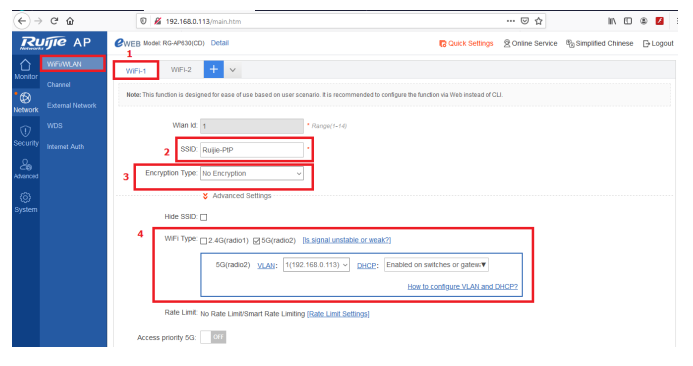

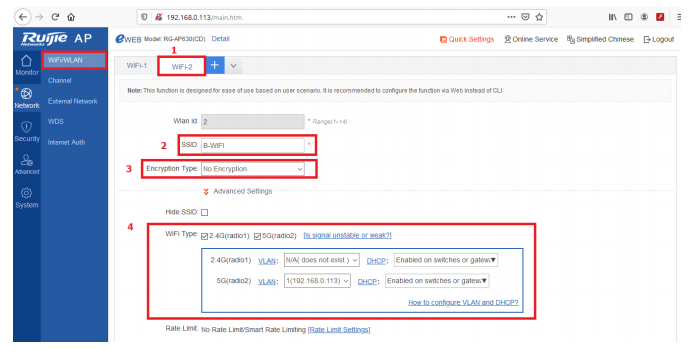

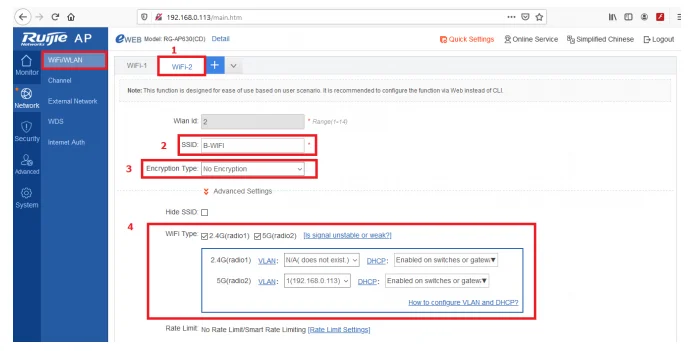

▪ Trên thiết bị AP630CD-B
– Thiết lập kết nối WDS:

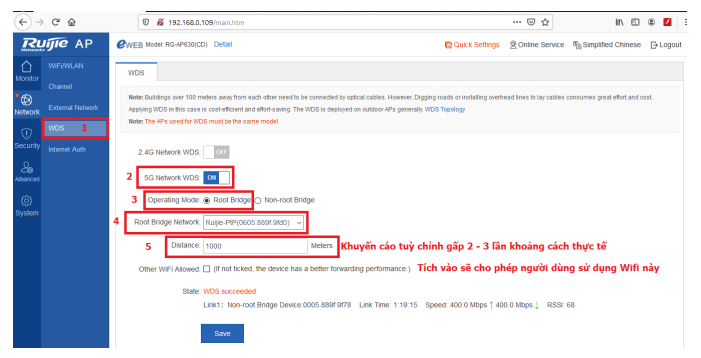

+ Trên thiết bị A

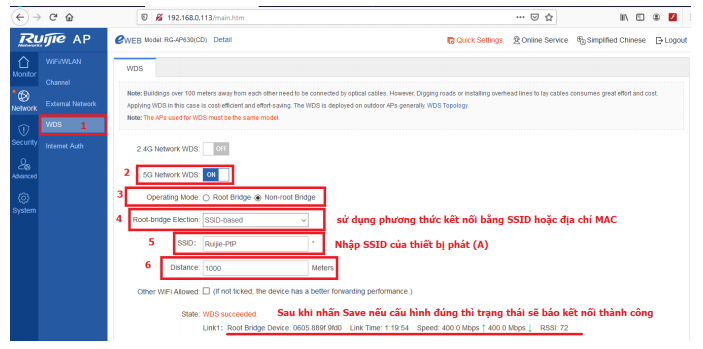

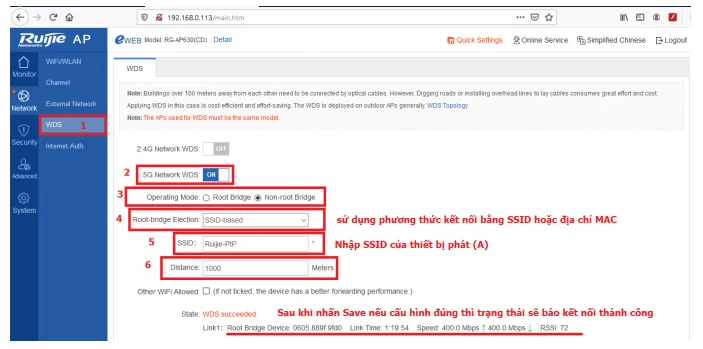

+ Tương tự trên thiết bị B:
– Kiểm tra trạng thái kết nối và đường truyền

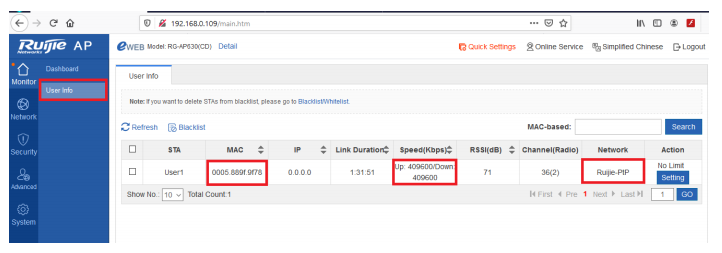

+ Vào phần Monitor → User info: tốc độ Upload và Download gần 400Mbps. Đây là tốc độ kết nối Point to Point giữa 2 thiết bị A và B

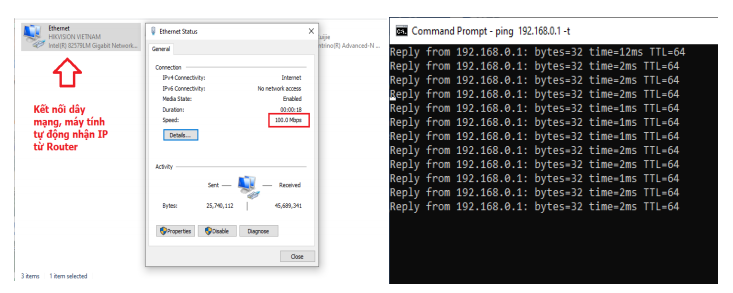

+ Thử kết nối máy tính vào Switch bên điểm B và Ping về Router để kiểm tra tốc độ cũng như Delay trên đường truyền.
– Kiểm tra sóng Wi-Fi dành cho người dùng đã tạo ra trên 2 thiết bị A và B.
❖ Lưu ý:
– Chức năng WDS (Point to Point) chỉ hỗ trợ trên các dòng RG-AP630CD
– Khoảng cách kết nối tối đa 2KM và tốc độ khoảng 130Mbps
– Đảm bảo không có vật che chắn giữa 2 thiết bị (Line of Sight)
Ứng dụng của kết nối Point to Point
- Truyền hình ảnh camera từ cổng bảo vệ, bãi xe, nhà kho về phòng giám sát.
- Nối mạng giữa hai tòa nhà, hai xưởng khi không kéo được dây mạng hay cáp quang.
- Mở rộng internet và wifi cho khu vực xa như trang trại, khu nghỉ dưỡng.
Lưu ý khi lắp đặt
- Tầm nhìn thẳng (Line of Sight): hai thiết bị phải nhìn thấy nhau, không bị cây, nhà, mái tôn che chắn.
- Độ cao: gắn thiết bị trên cột hoặc mái đủ cao để vượt vật cản trên đường truyền.
- Căn hướng: chỉnh hai thiết bị hướng thẳng vào nhau, theo dõi cường độ tín hiệu trên giao diện để tinh chỉnh.
- Chống sét, chống nước: dùng dây mạng ngoài trời, chống sét lan truyền và bọc kín đầu nối.
- Nguồn PoE: dùng bộ nguồn PoE hoặc switch PoE đúng chuẩn của thiết bị.
Khi nào nên dùng giải pháp khác?
Khoảng cách xa hơn giới hạn của thiết bị, nhiều vật cản hoặc cần băng thông rất lớn cho nhiều camera độ phân giải cao thì nên dùng thiết bị cầu nối chuyên dụng hoặc cáp quang kèm converter quang.
Câu hỏi thường gặp
Kết nối Point to Point có bị ảnh hưởng khi trời mưa không?
Mưa lớn có thể làm giảm tín hiệu nhẹ; lắp đúng hướng, không vật cản thì đường truyền vẫn ổn định.
Một điểm phát có nối được nhiều điểm thu không?
Mô hình trong bài là điểm – điểm; nhu cầu một điểm tới nhiều điểm cần thiết bị hỗ trợ Point to Multipoint.
