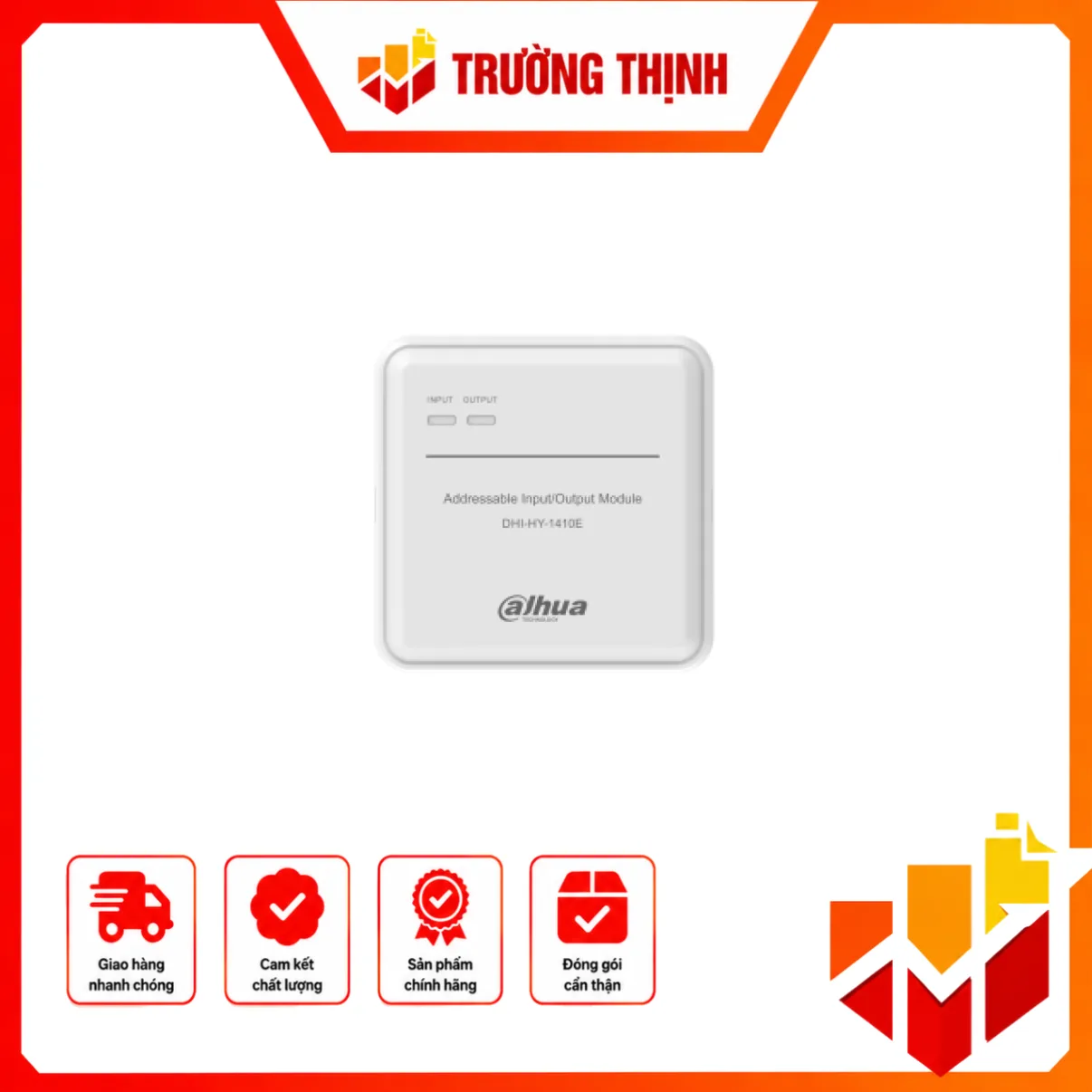

Module vào ra báo cháy địa chỉ Dahua DHI-HY-1410E

Dahua DHI-HY-1410E là gì?

Dahua DHI-HY-1410E là module vào/ra địa chỉ được sử dụng cùng hệ thống báo cháy địa chỉ Dahua. Thiết bị đảm nhiệm hai chức năng chính: nhận tín hiệu đầu vào từ các thiết bị liên kết và thực hiện điều khiển đầu ra đối với thiết bị bên ngoài. Theo tài liệu Dahua, module có thể nhận tín hiệu trạng thái từ các tiếp điểm thường mở như van báo cháy, công tắc dòng chảy, công tắc áp suất hoặc van tín hiệu; đồng thời hỗ trợ điều khiển các thiết bị liên kết cần kích hoạt bằng 24V DC.

Chức năng của module DHI-HY-1410E

Trong một hệ thống báo cháy địa chỉ, DHI-HY-1410E giúp tủ báo cháy trao đổi trạng thái với các thiết bị bên ngoài. Phần đầu vào dùng để giám sát tín hiệu phản hồi, trong khi phần đầu ra có thể phát tín hiệu điều khiển đến thiết bị liên kết. Dahua công bố module có đầu ra chủ động DC24V/40mA và hỗ trợ kiểm tra đầu vào, kiểm tra đầu ra.

Thiết bị có thể kết nối với relay, van điện từ, bơm chữa cháy, quạt chữa cháy và các thiết bị cần khởi động bằng nguồn 24V DC theo cấu hình của hệ thống. Khi có sự kiện báo cháy, tín hiệu có thể được gửi về tủ điều khiển trong thời gian dưới 1 giây theo tài liệu sản phẩm.

Kết nối hai dây, không phân cực

DHI-HY-1410E sử dụng phương thức đấu dây hai dây không phân cực, giúp việc kết nối vào đường truyền của hệ thống thuận tiện hơn. Phương thức định địa chỉ bằng bộ mã hóa điện cho phép thiết bị được gán địa chỉ trong phạm vi từ 1 đến 254.

Thông số kỹ thuật chính

Ứng dụng trong hệ thống báo cháy địa chỉ

DHI-HY-1410E được thiết kế cho các hệ thống báo cháy tự động có nhu cầu giám sát và điều khiển thiết bị liên kết. Tài liệu Dahua nêu các môi trường ứng dụng như trung tâm thương mại, khách sạn, trường học, nhà máy và các công trình dân dụng hoặc công nghiệp khác.

Với đầu vào giám sát và đầu ra điều khiển, module có thể được bố trí tại các vị trí cần nhận phản hồi từ thiết bị hiện trường hoặc kích hoạt thiết bị theo kịch bản của hệ thống. Việc lựa chọn và đấu nối thực tế cần tuân theo thiết kế hệ thống, yêu cầu của thiết bị liên kết và hướng dẫn kỹ thuật của nhà sản xuất.

Thiết kế và khả năng lắp đặt

Module có dạng thiết bị gắn đế, kích thước kèm đế Φ 90 mm × 90 mm × 37 mm và trọng lượng 95 g. Thiết kế dạng plug-in được Dahua mô tả nhằm hỗ trợ quá trình lắp đặt và thi công. Đèn LED màu đỏ cung cấp trạng thái cho phần đầu vào và đầu ra, giúp kỹ thuật viên theo dõi hoạt động và nhận biết một số trạng thái bất thường trong quá trình vận hành.

DHI-HY-1410E có khoảng cách truyền thông công bố ≤ 1500 m. Khi triển khai thực tế, khoảng cách và phương án đi dây vẫn cần được tính toán theo cấu trúc hệ thống báo cháy, loại cáp, môi trường lắp đặt và yêu cầu thiết kế.

DHI-HY-1410E phù hợp với hệ thống nào?

• Hệ thống báo cháy địa chỉ sử dụng thiết bị Dahua tương thích.
• Công trình cần nhận tín hiệu phản hồi từ thiết bị hiện trường.
• Hệ thống cần điều khiển thiết bị liên kết bằng đầu ra DC24V/40mA.
• Công trình dân dụng và công nghiệp như trường học, khách sạn, nhà máy hoặc trung tâm thương mại.

Lưu ý khi sử dụng

DHI-HY-1410E là module chuyên dụng trong hệ thống báo cháy địa chỉ, vì vậy việc lựa chọn vị trí, thiết bị kết nối và sơ đồ đấu dây cần dựa trên thiết kế được phê duyệt của hệ thống. Không nên xem module như một thiết bị hoạt động độc lập. Các thông số về điện áp, dòng điện đầu ra và phương thức kết nối cần được đối chiếu trước khi đưa vào vận hành.

Dahua DHI-HY-1410E là module vào/ra địa chỉ hỗ trợ cả giám sát tín hiệu đầu vào và điều khiển thiết bị liên kết, với kết nối hai dây không phân cực, địa chỉ 1–254 và đầu ra DC24V/40mA, phù hợp cho các hệ thống báo cháy địa chỉ Dahua theo thiết kế tương thích.
