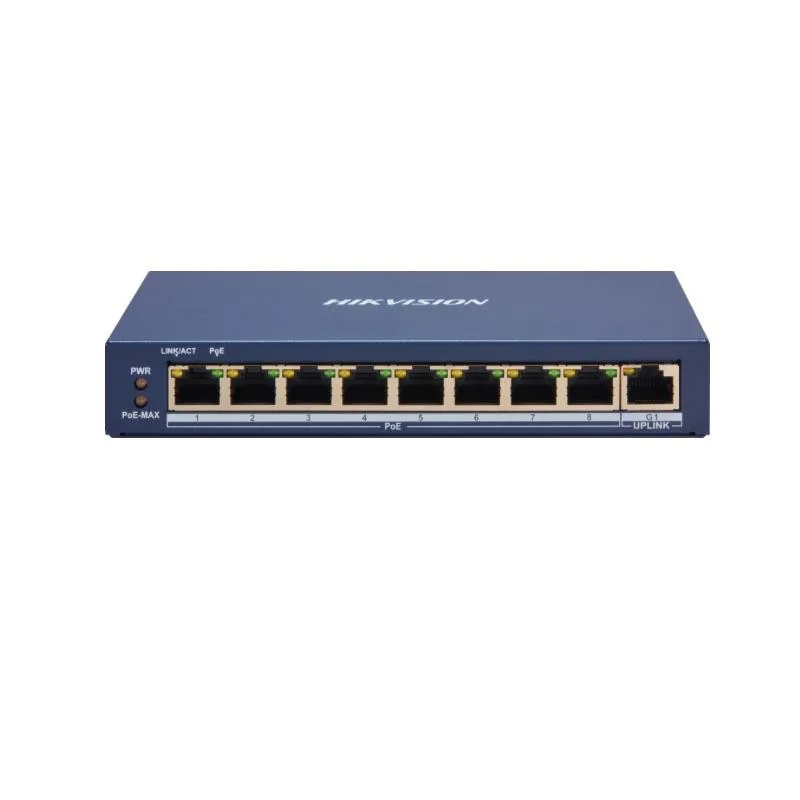

Tổng quan HIKVISION DS-3E1309P-EI/M
HIKVISION DS-3E1309P-EI/M là switch PoE thông minh được thiết kế cho các hệ thống mạng có nhu cầu vừa truyền dữ liệu vừa cấp nguồn trực tiếp qua cáp mạng. Theo tài liệu kỹ thuật chính hãng, thiết bị có 8 cổng PoE RJ45 tốc độ 10/100 Mbps và 1 cổng RJ45 Gigabit, cho phép kết nối các camera IP, thiết bị mạng PoE và đưa lưu lượng về thiết bị mạng trung tâm thông qua cổng uplink tốc độ cao. Model hỗ trợ các chuẩn IEEE 802.3af và IEEE 802.3at, tổng ngân sách PoE 60 W và công suất tối đa 30 W trên mỗi cổng.
Cấu hình cổng và khả năng cấp nguồn PoE
DS-3E1309P-EI/M cung cấp 8 cổng PoE, đánh số từ 1 đến 8, cùng 1 cổng RJ45 Gigabit. Các cổng PoE hỗ trợ cấp nguồn theo chuẩn IEEE 802.3af/at, giúp đơn giản hóa việc triển khai thiết bị đầu cuối tương thích PoE bằng cách sử dụng một đường cáp mạng cho cả dữ liệu và nguồn điện.
- 8 × cổng PoE RJ45 10/100 Mbps.
- 1 × cổng RJ45 Gigabit.
- Chuẩn PoE: IEEE 802.3af và IEEE 802.3at.
- Công suất tối đa mỗi cổng PoE: 30 W.
- Tổng ngân sách công suất PoE: 60 W.
Cấu hình này phù hợp với các hệ thống camera IP hoặc thiết bị mạng PoE có số lượng cổng ở mức 8 thiết bị đầu cuối. Cần tính tổng nhu cầu công suất của các thiết bị kết nối để bảo đảm nằm trong ngân sách PoE 60 W của switch.
Quản lý thông minh và giám sát hệ thống
Điểm nổi bật của DS-3E1309P-EI/M là các chức năng quản lý và bảo trì dành cho hệ thống giám sát. Tài liệu HIKVISION xác nhận thiết bị hỗ trợ quản lý từ xa qua Hik-Partner Pro, trong đó có các chức năng hiển thị tốc độ cổng, mức sử dụng băng thông, mức sử dụng công suất PoE, thông tin topology và trạng thái cảnh báo. Người quản trị cũng có thể khởi động lại cổng hoặc thiết bị, bật chế độ truyền xa và thực hiện nâng cấp thiết bị từ xa.
Thiết bị hỗ trợ DHCP Client để nhận địa chỉ quản lý động và hỗ trợ LLDP theo IEEE 802.1ab để phát hiện thiết bị mạng lân cận. Các chức năng này giúp việc triển khai và theo dõi hệ thống thuận tiện hơn, đặc biệt khi switch được sử dụng cùng hệ thống camera hoặc hạ tầng mạng có nhiều thiết bị đầu cuối.
PoE Watchdog và khả năng xử lý sự cố
DS-3E1309P-EI/M tích hợp PoE Watchdog trên các cổng 1 đến 8. Chức năng này có khả năng tự động phát hiện camera không phản hồi và khởi động lại camera tương ứng. Đây là tính năng hữu ích trong hệ thống giám sát, nơi việc duy trì trạng thái hoạt động liên tục của camera có ý nghĩa quan trọng và việc khởi động lại thủ công từng thiết bị có thể làm tăng thời gian xử lý sự cố.
Switch cũng hỗ trợ phát hiện cáp, cho phép xác định các vấn đề liên quan đến đường truyền như tình trạng hở mạch, ngắn mạch và chiều dài cáp. Ngoài ra, thiết bị hỗ trợ các cơ chế quản lý mạng như VLAN theo IEEE 802.1Q và STP/RSTP nhằm hỗ trợ phân đoạn mạng và phòng ngừa vòng lặp.
Truyền PoE khoảng cách xa và bảo vệ chống sét
Ở chế độ Long Range/Extend, các cổng 1 đến 8 hỗ trợ truyền PoE với khoảng cách lên đến 300 m theo tài liệu chính hãng. Hiệu quả thực tế có thể thay đổi tùy model camera, chất lượng và điều kiện của cáp mạng. Khả năng truyền xa giúp DS-3E1309P-EI/M phù hợp với những vị trí lắp đặt mà khoảng cách giữa switch và thiết bị đầu cuối lớn hơn nhu cầu mạng thông thường.
Các cổng PoE được trang bị bảo vệ chống xung điện áp 6 kV. Đây là một lớp bảo vệ bổ sung cho giao diện PoE trong quá trình triển khai hệ thống, đặc biệt khi thiết bị được sử dụng trong hạ tầng có nguy cơ xuất hiện xung điện áp trên đường dây mạng.
Thiết kế và thông số phần cứng
| Thông số | Giá trị xác minh |
|---|---|
| Cổng mạng | 8 × 10/100 Mbps PoE RJ45 + 1 × Gigabit RJ45 |
| Chuẩn PoE | IEEE 802.3af, IEEE 802.3at |
| Ngân sách PoE | 60 W |
| Công suất tối đa mỗi cổng | 30 W |
| Switching Capacity | 5.6 Gbps |
| Packet Forwarding Rate | 4.17 Mpps |
| Bảng địa chỉ MAC | 8K |
| Bộ nhớ đệm | 4 Mbits |
| Nguồn cấp | 48 VDC, 1.35 A |
| Công suất tiêu thụ tối đa | 65 W |
| Vỏ | Kim loại, thiết kế không quạt |
| Kích thước | 170 × 27.6 × 93.1 mm |
| Khối lượng tịnh | 0.4 kg |
| Nhiệt độ hoạt động | 0 °C đến 40 °C |
Đối tượng và ứng dụng phù hợp
Với 8 cổng PoE, uplink Gigabit, quản lý thông minh và các chức năng hỗ trợ bảo trì, DS-3E1309P-EI/M phù hợp cho hệ thống camera IP và các hạ tầng mạng sử dụng thiết bị PoE cần quản lý tập trung. Các chức năng VLAN, STP/RSTP, LLDP, PoE Watchdog, phát hiện cáp và truyền xa giúp thiết bị đáp ứng nhiều yêu cầu triển khai và vận hành mạng khác nhau.
Thiết kế vỏ kim loại, không quạt, kích thước 170 × 27.6 × 93.1 mm và khối lượng tịnh 0.4 kg giúp thiết bị có cấu hình phần cứng gọn cho các hệ thống mạng quy mô phù hợp. Việc lựa chọn thiết bị vẫn cần căn cứ vào số lượng thiết bị PoE, tổng công suất tiêu thụ, loại cáp và khoảng cách triển khai thực tế.
HIKVISION DS-3E1309P-EI/M là switch PoE thông minh 8 cổng hướng đến hệ thống giám sát và mạng PoE cần cấp nguồn, quản lý từ xa, hỗ trợ truyền xa và tăng khả năng tự xử lý sự cố, với các thông số được xác minh từ tài liệu kỹ thuật chính hãng HIKVISION.
