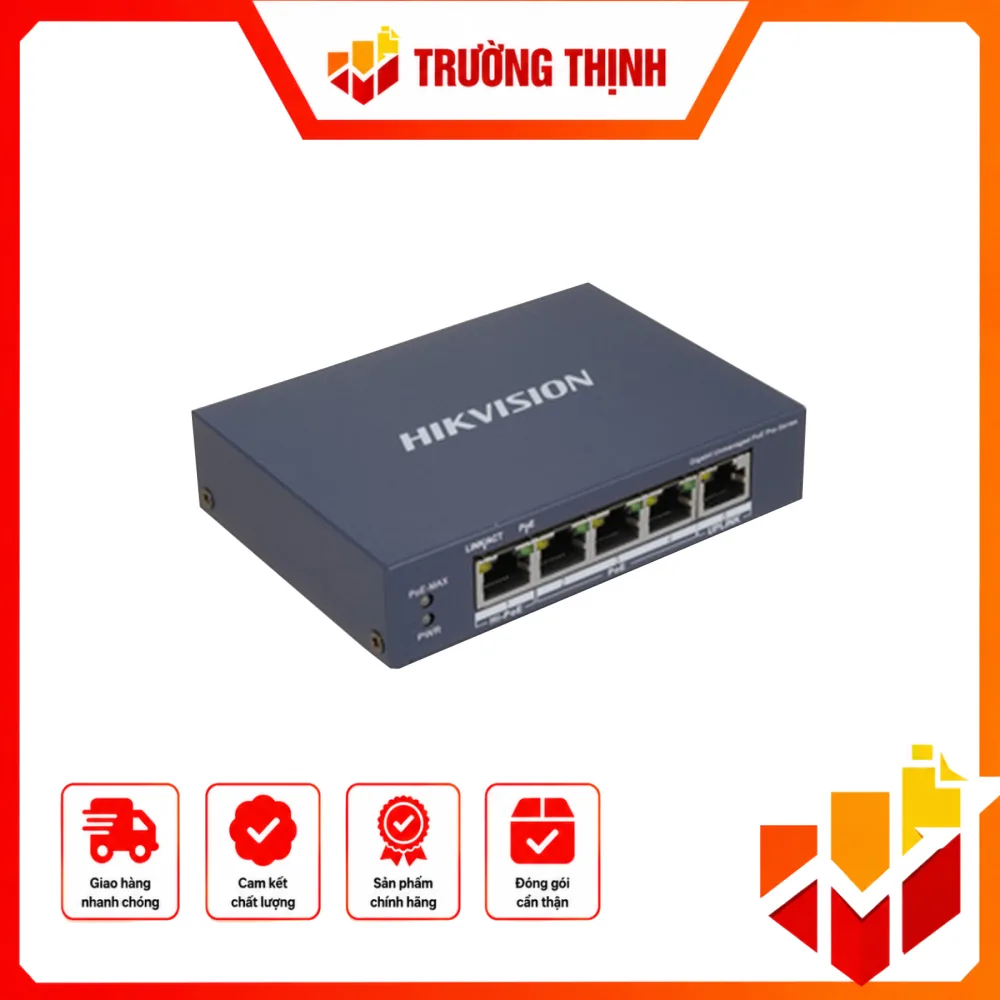

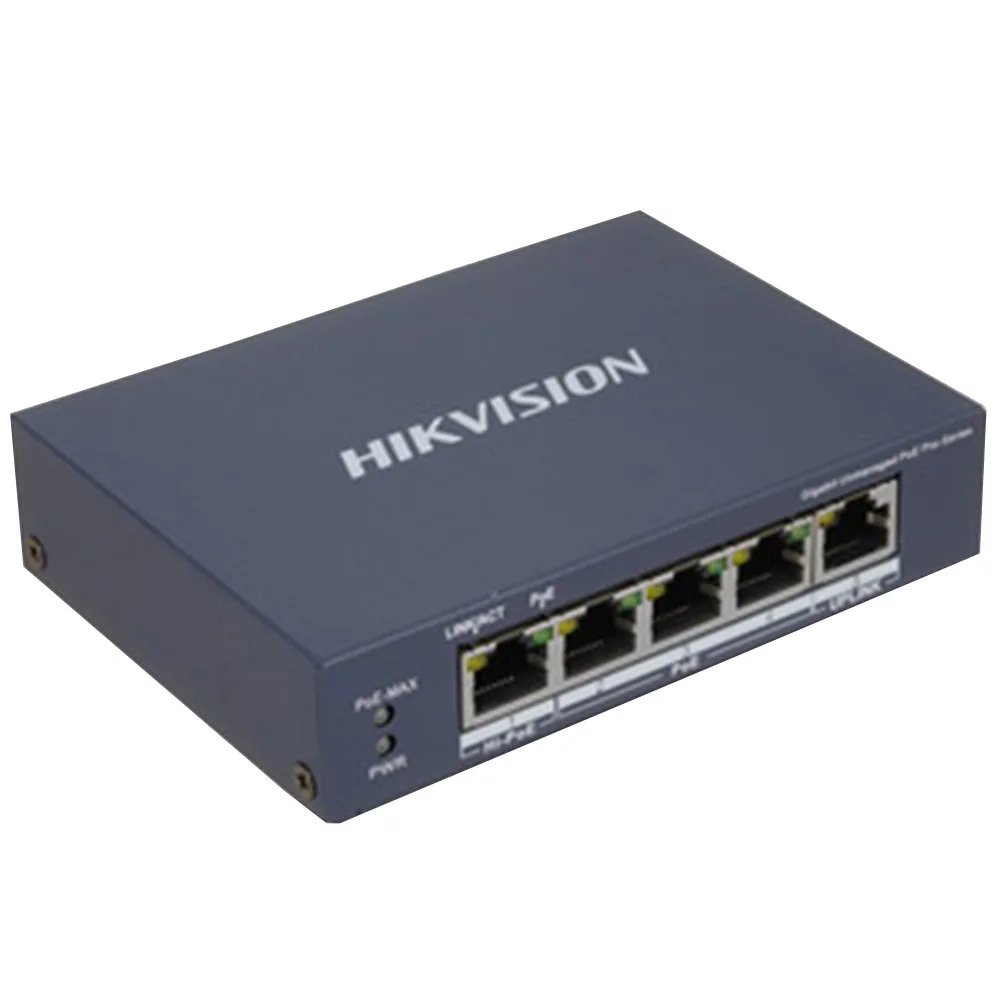

Tổng quan HIKVISION DS-3E1505P-EI/M
HIKVISION DS-3E1505P-EI/M là switch mạng thông minh thuộc dòng switch Gigabit PoE, được thiết kế để kết nối thiết bị mạng đồng thời cấp nguồn cho các thiết bị tương thích PoE qua cáp mạng. Model có 4 cổng PoE Gigabit và 1 cổng RJ45 Gigabit, đáp ứng các hệ thống quy mô nhỏ cần kết nối camera IP, điểm truy cập không dây hoặc thiết bị mạng tương thích. Theo tài liệu kỹ thuật chính hãng, thiết bị có công suất chuyển mạch 10 Gbps và tốc độ chuyển tiếp gói tin 7,44 Mpps.
Kết nối Gigabit và cấp nguồn PoE
DS-3E1505P-EI/M trang bị 4 cổng PoE Gigabit, từ cổng 1 đến cổng 4, cùng 1 cổng RJ45 Gigabit. Các cổng PoE hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at, cho phép truyền dữ liệu và cấp nguồn trên cùng đường cáp mạng khi thiết bị đầu cuối tương thích. Công suất tối đa của mỗi cổng PoE là 30 W, trong khi tổng ngân sách PoE của switch là 45 W. Cấu hình này phù hợp với các hệ thống cần cấp nguồn tập trung cho một số lượng camera hoặc thiết bị mạng PoE trong phạm vi nhỏ.
Hiệu năng mạng
Switch có công suất chuyển mạch 10 Gbps, tốc độ chuyển tiếp 7,44 Mpps, bảng địa chỉ MAC 2K và bộ nhớ đệm nội bộ 1 Mbit. Các thông số này giúp thiết bị đáp ứng nhu cầu truyền tải dữ liệu Gigabit trong các hệ thống camera IP và mạng cục bộ. Với 1 cổng RJ45 Gigabit bổ sung, thiết bị có thể sử dụng làm cổng kết nối lên mạng hoặc thiết bị mạng khác tùy theo cấu trúc hệ thống.
Các tính năng quản lý và bảo vệ mạng
PoE Watchdog
PoE Watchdog cho phép switch tự động phát hiện và khởi động lại camera không phản hồi trên các cổng PoE 1 đến 4. Tính năng này hữu ích trong hệ thống giám sát, nơi việc duy trì khả năng hoạt động liên tục của camera là yêu cầu quan trọng.
VLAN và chống loop
Thiết bị hỗ trợ VLAN theo chuẩn 802.1Q, cho phép cấu hình VLAN ID từ 1 đến 4094, hỗ trợ chế độ Trunk và Access và tối đa 32 VLAN. Switch cũng hỗ trợ STP theo 802.1D và RSTP theo 802.1w nhằm hạn chế ảnh hưởng của vòng lặp trong mạng chuyển mạch.
Port Isolation và quản lý từ xa
Port Isolation hỗ trợ cô lập các cổng trong cùng nhóm để các cổng này không giao tiếp trực tiếp với nhau nhưng vẫn có thể giao tiếp với các cổng bên ngoài nhóm. Thiết bị hỗ trợ quản lý qua giao diện web, DHCP Client và Super IP để truy cập trực tiếp. Tài liệu chính hãng cũng xác nhận khả năng quản lý từ xa thông qua Hik-Partner Pro, bao gồm theo dõi tốc độ cổng, mức sử dụng băng thông, mức sử dụng công suất PoE, thông tin topology, trạng thái cảnh báo và khởi động lại cổng hoặc thiết bị.
Truyền dẫn khoảng cách xa
DS-3E1505P-EI/M hỗ trợ chế độ Long Range trên các cổng PoE 1 đến 4 với khoảng cách lên đến 300 m. Khoảng cách thực tế có thể thay đổi tùy model camera, loại và tình trạng cáp mạng cũng như điều kiện triển khai. Tính năng này đặc biệt hữu ích khi camera hoặc thiết bị PoE được bố trí cách xa vị trí đặt switch.
Thiết kế và triển khai
Switch sử dụng vỏ kim loại, trọng lượng tịnh 0,26 kg và kích thước 121,1 × 27,6 × 83,1 mm. Thiết bị hỗ trợ cả lắp đặt trên bàn và treo tường. Nguồn cấp được xác định ở mức 54 VDC, 0,92 A; công suất tiêu thụ tối đa 50 W và mức tiêu thụ khi nhàn rỗi 1 W theo datasheet chính hãng. Thiết bị có bảo vệ chống xung sét 6 kV. Dải nhiệt độ hoạt động được công bố là 0 °C đến 40 °C, với độ ẩm hoạt động 5% đến 95%, không ngưng tụ.
Ứng dụng phù hợp
- Hệ thống camera IP: kết nối và cấp nguồn PoE cho tối đa 4 thiết bị trên các cổng PoE của switch, trong giới hạn ngân sách công suất 45 W.
- Mạng văn phòng và cửa hàng: sử dụng kết nối Gigabit kết hợp các tính năng VLAN, quản lý và giám sát mạng.
- Hệ thống có thiết bị đặt xa: chế độ Long Range hỗ trợ khoảng cách truyền lên đến 300 m trên cổng PoE, tùy điều kiện thực tế.
- Hệ thống cần khả năng giám sát: Hik-Partner Pro hỗ trợ theo dõi trạng thái cổng, công suất PoE, topology và thực hiện một số thao tác quản trị từ xa.
Kết luận
HIKVISION DS-3E1505P-EI/M là switch Gigabit PoE nhỏ gọn, kết hợp kết nối mạng, cấp nguồn PoE và các tính năng quản lý phù hợp cho hệ thống camera IP và mạng quy mô nhỏ. Với 4 cổng PoE Gigabit, ngân sách PoE 45 W, hỗ trợ VLAN, STP/RSTP, PoE Watchdog, Port Isolation và Long Range đến 300 m, model này đáp ứng tốt các nhu cầu triển khai cần thiết bị mạng PoE có khả năng quản lý và giám sát.
