Phù hợp cho: Hikvision DS-3E1510P-SI-8P2F là switch thông minh 8 cổng PoE Gigabit cùng 2 cổng quang SFP, chuẩn 802.3af/at, tổng công suất PoE 110 W, tối đa 30 W mỗi cổng, vỏ kim loại không quạt. Phù hợp cấp nguồn camera IP, điểm phát Wi-Fi ở văn phòng, nhà xưởng. Cộng tổng công suất thiết bị trước khi cắm đủ 8 cổng.
Tổng quan HIKVISION DS-3E1510P-SI-8P2F

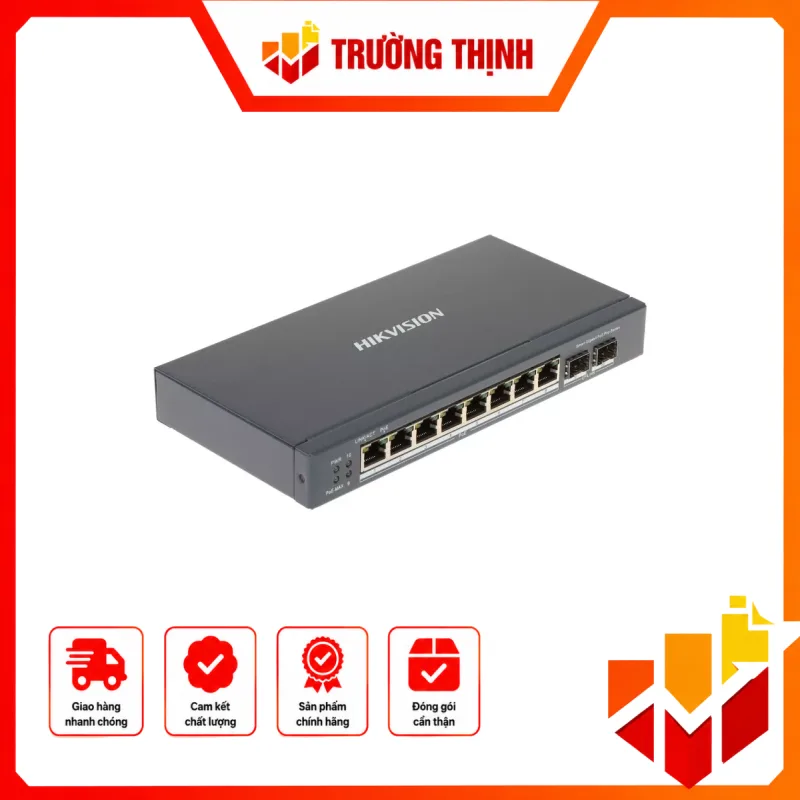

HIKVISION DS-3E1510P-SI-8P2F là switch mạng thông minh Gigabit thuộc dòng Smart PoE Switch, được thiết kế cho hệ thống camera IP, mạng văn phòng, điểm truy cập Wi-Fi và các hạ tầng cần đồng thời truyền dữ liệu và cấp nguồn qua Ethernet. Model có tổng cộng 10 cổng kết nối, gồm 8 cổng PoE Gigabit và 2 cổng SFP Gigabit, giúp kết nối các thiết bị đầu cuối PoE với đường uplink quang trong cùng hệ thống.
Theo tài liệu kỹ thuật của HIKVISION, 8 cổng PoE hỗ trợ tốc độ 10/100/1000M và 2 cổng SFP hỗ trợ 100/1000M. Thiết bị có tổng ngân sách PoE 110 W, công suất tối đa 30 W trên mỗi cổng và hỗ trợ chuẩn IEEE 802.3af/at. Đây là cấu hình phù hợp cho nhiều hệ thống camera IP và thiết bị mạng PoE cần tốc độ Gigabit.
Cấu hình cổng và khả năng cấp nguồn PoE
DS-3E1510P-SI-8P2F cung cấp 8 cổng 10/100/1000M PoE dành cho các thiết bị đầu cuối và 2 cổng SFP 100/1000M dành cho kết nối uplink. Cách bố trí này cho phép hệ thống vừa cấp nguồn trực tiếp cho camera hoặc thiết bị PoE, vừa sử dụng đường truyền quang khi cần kết nối với thiết bị mạng ở khoảng cách hoặc khu vực khác.
- 8 cổng 10/100/1000M PoE.
- 2 cổng SFP 100/1000M.
- Hỗ trợ IEEE 802.3af và IEEE 802.3at.
- Tổng ngân sách PoE: 110 W.
- Công suất PoE tối đa mỗi cổng: 30 W.
- Hỗ trợ truyền PoE xa tối đa 300 m theo chế độ được hỗ trợ trên thiết bị.
Với ngân sách PoE 110 W, người dùng có thể triển khai nhiều thiết bị đầu cuối PoE trong cùng một switch mà không cần bố trí nguồn cấp riêng cho từng thiết bị. Khi thiết kế hệ thống thực tế, tổng công suất của toàn bộ thiết bị PoE vẫn cần được tính toán để nằm trong ngân sách nguồn của switch.
Khả năng chuyển mạch và quản lý mạng
Thiết bị có khả năng chuyển mạch 20 Gbps và tốc độ chuyển tiếp gói tin 14,88 Mpps. Các thông số này đáp ứng nhu cầu truyền tải dữ liệu Gigabit cho hệ thống camera IP và mạng thiết bị PoE. DS-3E1510P-SI-8P2F cũng hỗ trợ nhiều tính năng quản lý Layer 2 nhằm giúp phân chia, kiểm soát và giám sát lưu lượng mạng thuận tiện hơn.
- IEEE 802.1Q VLAN tagging để phân tách mạng theo VLAN.
- STP/RSTP/ERPS và cơ chế chống loop giúp tăng tính ổn định của mạng.
- Storm Control hỗ trợ kiểm soát lưu lượng bất thường.
- QoS hỗ trợ ưu tiên lưu lượng mạng theo nhu cầu triển khai.
- SNMP hỗ trợ giám sát và quản lý thiết bị trong hệ thống mạng.
- DHCP Snooping và ARP Anti-Spoofing hỗ trợ tăng cường bảo mật mạng.
- Hỗ trợ phát hiện lỗi cáp để thuận tiện xác định vị trí sự cố đường truyền.
PoE Watchdog và truyền xa
DS-3E1510P-SI-8P2F hỗ trợ PoE Watchdog, cho phép thiết bị phát hiện tình trạng hoạt động của thiết bị PoE và hỗ trợ khởi động lại thiết bị không phản hồi. Tính năng này đặc biệt hữu ích trong hệ thống camera IP, nơi các camera được cấp nguồn tập trung từ switch và cần duy trì khả năng hoạt động ổn định.
Thiết bị cũng hỗ trợ chế độ truyền PoE xa với khoảng cách tối đa được công bố lên đến 300 m trên các cổng PoE. Khả năng này giúp mở rộng phạm vi triển khai camera hoặc thiết bị PoE trong những mô hình mà khoảng cách từ switch đến thiết bị đầu cuối lớn hơn giới hạn Ethernet thông thường, với điều kiện hệ thống cáp và thiết bị đầu cuối đáp ứng yêu cầu triển khai.
Bảo vệ và thiết kế phần cứng
Switch sử dụng nguồn cấp 54 V DC, 2,22 A và có công suất tiêu thụ tối đa được xác nhận ở mức 120 W. Thiết bị có khả năng chống xung 6 kV, góp phần bảo vệ phần cứng trước các hiện tượng xung điện trên đường truyền trong điều kiện triển khai phù hợp.
Vỏ thiết bị bằng kim loại, kích thước 217,6 × 27,6 × 108,5 mm và được thiết kế để đặt bàn. Nhiệt độ hoạt động được công bố từ 0 °C đến 45 °C, độ ẩm hoạt động 5% đến 95% không ngưng tụ. Các đặc điểm này phù hợp với nhiều môi trường triển khai mạng trong nhà và hệ thống giám sát.
Thông số kỹ thuật nổi bật
| Thông số | Giá trị |
|---|---|
| Cổng PoE | 8 × 10/100/1000M |
| Cổng SFP | 2 × 100/1000M |
| Chuẩn PoE | IEEE 802.3af, IEEE 802.3at |
| Tổng công suất PoE | 110 W |
| Công suất tối đa mỗi cổng PoE | 30 W |
| Khả năng chuyển mạch | 20 Gbps |
| Tốc độ chuyển tiếp | 14,88 Mpps |
| Bảng địa chỉ MAC | 8K |
| Bộ nhớ đệm | 4,1 Mbits |
| Chống xung | 6 kV |
| Nguồn cấp | 54 V DC, 2,22 A |
| Kích thước | 217,6 × 27,6 × 108,5 mm |
| Lắp đặt | Đặt bàn |
| Nhiệt độ hoạt động | 0 °C đến 45 °C |
Đối tượng và hệ thống phù hợp
HIKVISION DS-3E1510P-SI-8P2F phù hợp với các hệ thống camera IP quy mô nhỏ và vừa, mạng văn phòng có thiết bị PoE, điểm truy cập Wi-Fi và hạ tầng mạng cần uplink SFP. Sự kết hợp giữa 8 cổng PoE Gigabit, 2 cổng SFP, ngân sách PoE 110 W và các tính năng quản lý mạng giúp thiết bị có thể đảm nhiệm vai trò switch truy cập trong hệ thống giám sát hoặc mạng doanh nghiệp.
Khi lựa chọn thiết bị, cần căn cứ vào số lượng camera hoặc thiết bị PoE, tổng công suất cần cấp, tốc độ uplink và yêu cầu phân chia mạng. Với các hệ thống sử dụng VLAN, giám sát tập trung hoặc yêu cầu kiểm soát lưu lượng, các tính năng quản lý Layer 2 của model giúp đáp ứng nhiều kịch bản triển khai hơn so với switch PoE không quản lý.
Kết luận
HIKVISION DS-3E1510P-SI-8P2F là switch thông minh 8 cổng PoE Gigabit với 2 cổng SFP, tổng ngân sách PoE 110 W, khả năng chuyển mạch 20 Gbps và nhiều tính năng quản lý, bảo mật mạng. Đây là lựa chọn phù hợp cho hệ thống camera IP, Wi-Fi và hạ tầng mạng cần kết hợp cấp nguồn PoE với kết nối Gigabit và uplink quang.
