HF-CAB1 – Chuông báo cháy thông thường – 24V

HF-CAB1 – Chuông báo cháy thông thường – 24V được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

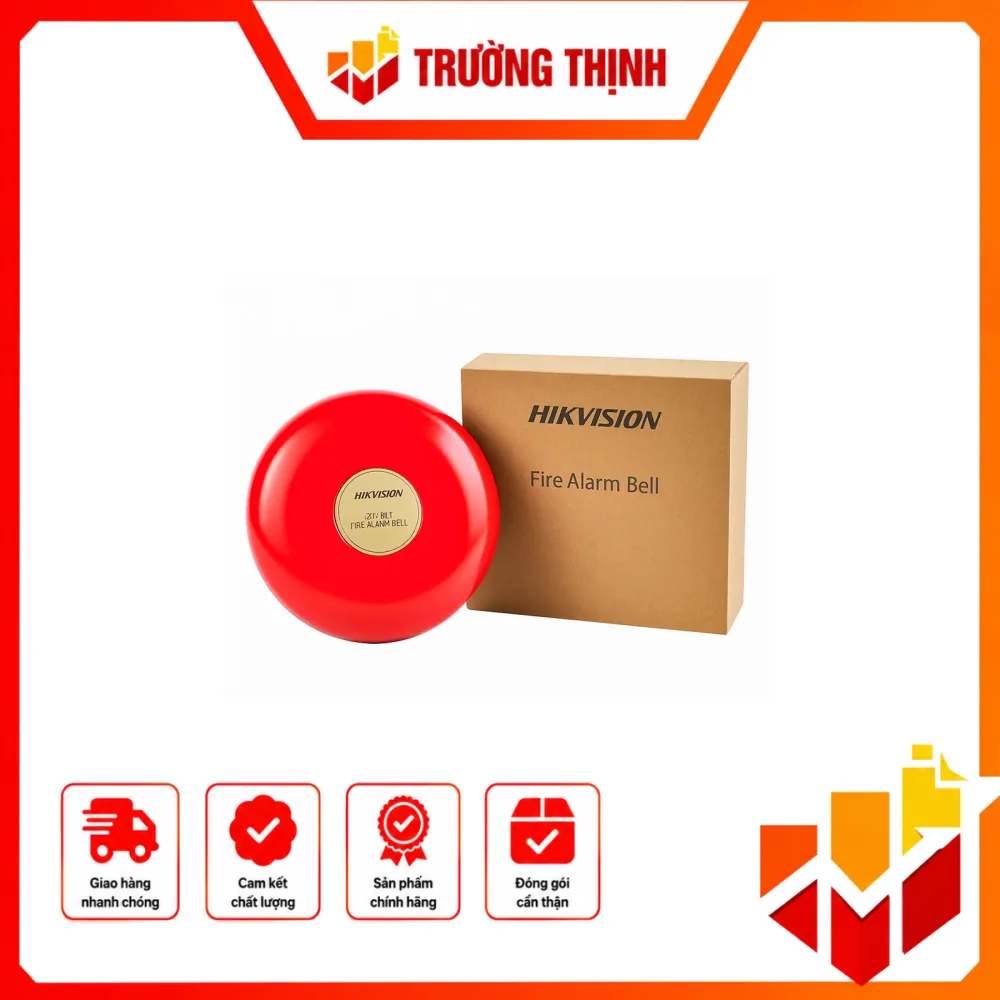

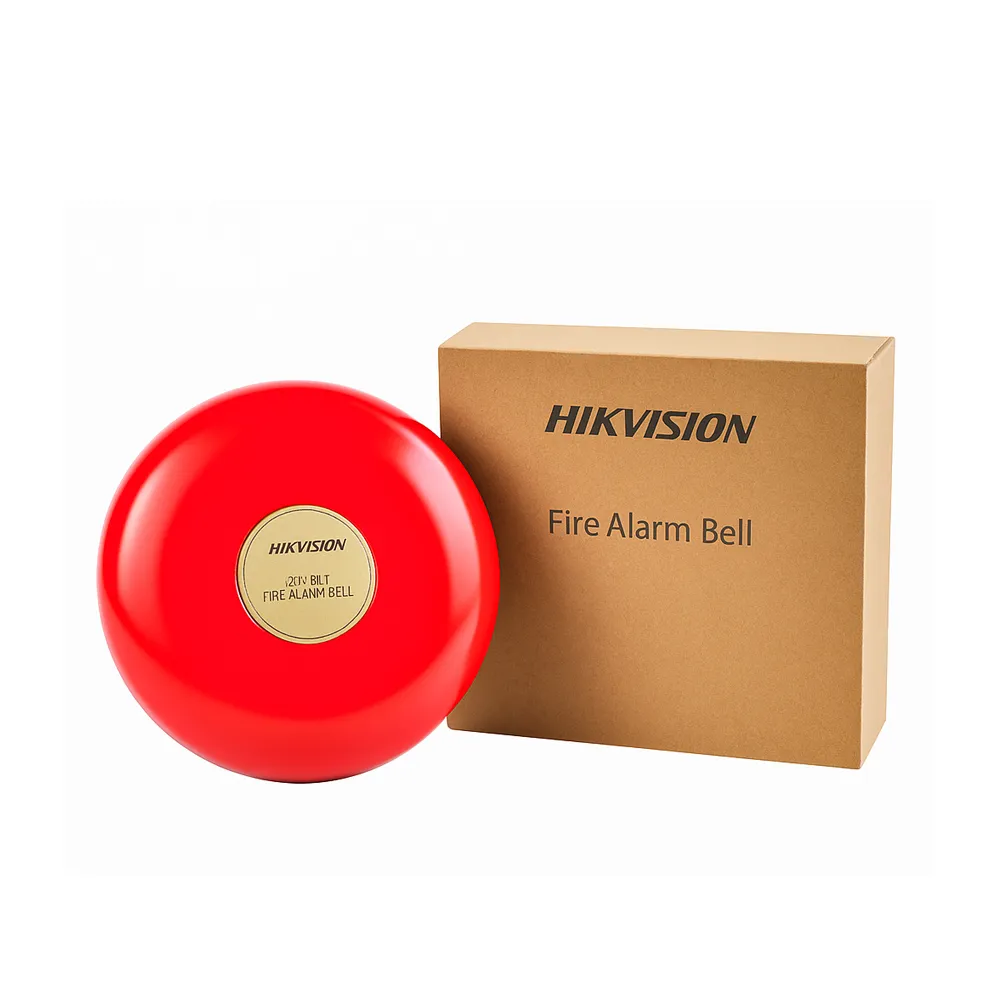

HF-CAB1 – Chuông báo cháy thông thường – 24V – Chuông báo cháy thông thường HIKVISION HF-CAB1 24V

HIKVISION HF-CAB1 là chuông báo cháy dùng trong hệ thống báo cháy thông thường (Conventional Fire Alarm System), có chức năng phát tín hiệu cảnh báo bằng âm thanh khi nhận nguồn kích hoạt từ tủ trung tâm báo cháy. Tài liệu kỹ thuật của model HF-CAB1 xác nhận thiết bị sử dụng nguồn DC 24V, dòng điện hoạt động không quá 15mA, mức âm thanh 75–120 dB theo tài liệu hướng dẫn lắp đặt và vận hành, đồng thời được thiết kế để lắp đặt trong nhà.

Thiết bị sử dụng cơ cấu truyền động bằng động cơ DC 24V để tạo âm thanh cảnh báo liên tục, không cần relay trong cơ cấu kích hoạt.

Đặc điểm của HIKVISION HF-CAB1

• Thiết bị báo động âm thanh: HF-CAB1 được sử dụng để phát tín hiệu cảnh báo bằng âm thanh khi tủ trung tâm xác nhận có tín hiệu cháy.
• Nguồn cấp DC 24V: thiết bị hoạt động với điện áp 24VDC ±15%, phù hợp với nguồn cấp của hệ thống báo cháy thông thường.
• Dòng điện thấp: dòng điện hoạt động được tài liệu kỹ thuật xác nhận ở mức ≤15mA.
• Âm lượng cảnh báo lớn: tài liệu hướng dẫn ghi mức âm thanh 75–120 dB, giúp tín hiệu cảnh báo dễ nhận biết trong khu vực lắp đặt.
• Lắp đặt gắn tường: chuông gồm thân chuông và đế, đế được cố định trước trên tường rồi kết nối dây điều khiển và nguồn cấp.
• Thiết kế nhỏ gọn: kích thước được xác nhận là đường kính 150 mm × chiều cao 55 mm.

Nguyên lý hoạt động

HF-CAB1 được điều khiển bởi tủ trung tâm báo cháy trong hệ thống. Khi hệ thống xác nhận tình trạng cháy, tủ trung tâm cấp nguồn đến chuông để kích hoạt tín hiệu cảnh báo tại hiện trường. Theo tài liệu hướng dẫn của sản phẩm, chuông sử dụng động cơ 24VDC để truyền động trục và thanh liên kết tạo chuyển động cơ học, từ đó phát ra âm thanh cảnh báo. Thiết kế này giúp thiết bị có mức tiêu thụ điện thấp và cơ cấu hoạt động tương đối đơn giản.

Thông số kỹ thuật HF-CAB1

Ứng dụng trong hệ thống báo cháy

HF-CAB1 được sử dụng làm thiết bị cảnh báo bằng âm thanh trong hệ thống báo cháy. Khi được kết nối với tủ trung tâm phù hợp, chuông có nhiệm vụ thông báo tình trạng khẩn cấp đến người đang ở trong khu vực bảo vệ. Thiết bị có thể được bố trí tại các vị trí cần tín hiệu cảnh báo âm thanh như khu vực hành lang, lối đi hoặc các không gian trong nhà thuộc phạm vi của hệ thống báo cháy, với vị trí cụ thể cần được xác định theo thiết kế và yêu cầu của công trình.

Lắp đặt và kết nối

HF-CAB1 được thiết kế cho phương thức lắp đặt gắn tường. Theo hướng dẫn của nhà sản xuất, phần đế được cố định lên tường trước, sau đó kết nối dây điều khiển với nguồn cấp. Dây nguồn 24VDC được đấu vào các đầu nối của thiết bị; đầu nối được mô tả là không phân cực trong tài liệu hướng dẫn. Sau khi kết nối, thân chuông được lắp vào đế. Khi triển khai thực tế, việc đấu nối cần tuân thủ sơ đồ hệ thống và hướng dẫn kỹ thuật của thiết bị báo cháy liên quan.

Lưu ý khi sử dụng

• Không kết nối dây điều khiển của chuông vào nguồn điện áp cao vì có thể làm hỏng thiết bị.
• Chuông được xác định cho môi trường sử dụng trong nhà theo tài liệu kỹ thuật.
• Khi lắp đặt cần đặt bộ phận gõ chuông hướng xuống theo hướng dẫn của nhà sản xuất.
• Không tự ý tháo hoặc can thiệp vào hệ thống dây bên trong khi bảo trì nếu không có yêu cầu kỹ thuật phù hợp.
• Nguồn cấp và đấu nối phải được kiểm tra trước khi đưa chuông vào vận hành.

Tài liệu và khả năng tích hợp

HIKVISION liệt kê HF-CAB1 trong nhóm thiết bị Bell của hệ thống báo cháy thông thường HikFire, cùng nhóm với các thiết bị đầu báo và thiết bị cảnh báo khác. Trang hệ thống báo cháy thông thường của HIKFire xác nhận HF-CAB1 là model chuông báo cháy thuộc hệ thống Conventional. Khi lựa chọn thiết bị cho một công trình, cần căn cứ vào thiết kế hệ thống, tủ trung tâm, phương án cấp nguồn và yêu cầu cảnh báo của từng khu vực thay vì chỉ dựa trên điện áp danh định.

Kết luận

HIKVISION HF-CAB1 là chuông báo cháy thông thường sử dụng nguồn 24VDC, dòng hoạt động ≤15mA, lắp đặt gắn tường và dành cho môi trường trong nhà. Với cơ cấu cảnh báo bằng âm thanh, kích thước Ø150 × H55 mm và thiết kế phục vụ hệ thống báo cháy, HF-CAB1 phù hợp để sử dụng như thiết bị cảnh báo âm thanh tại các khu vực được thiết kế trong hệ thống PCCC tương ứng.

Nhìn chung, HF-CAB1 – Chuông báo cháy thông thường – 24V nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
