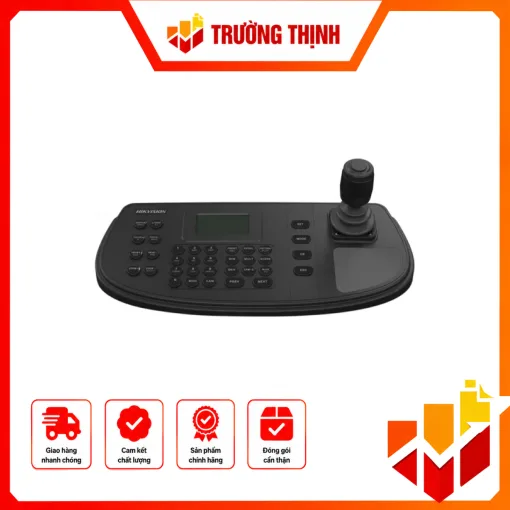

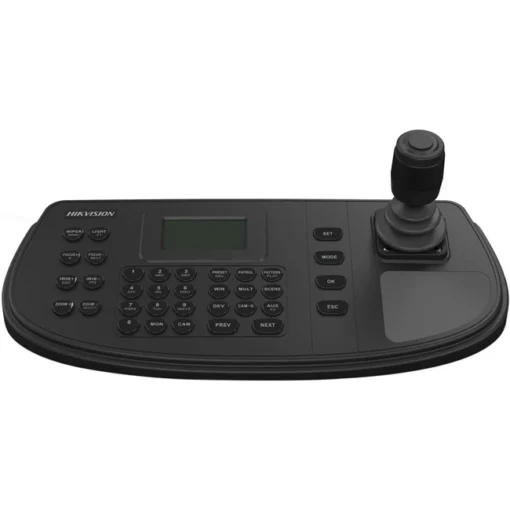

Tổng quan HIKVISION DS-1200KI
HIKVISION DS-1200KI là bàn phím điều khiển mạng được thiết kế cho các hệ thống giám sát và quản lý hình ảnh. Thiết bị hỗ trợ kết nối với camera mạng, camera Speed Dome, DVR/NVR, bộ giải mã và các thiết bị điều khiển video tương thích. Thiết kế dạng bàn điều khiển chuyên dụng giúp người vận hành thao tác camera PTZ thuận tiện hơn so với việc điều khiển hoàn toàn bằng giao diện phần mềm.
DS-1200KI sử dụng màn hình 128 × 64 pixel để hiển thị thông tin vận hành và được trang bị joystick 4 trục. Theo tài liệu của HIKVISION, bàn phím hỗ trợ các phương thức điều khiển qua mạng và các giao tiếp nối tiếp RS-232, RS-422, RS-485. Nhờ đó, thiết bị có thể được tích hợp vào nhiều mô hình hệ thống giám sát khác nhau tùy cấu hình và thiết bị đầu cuối.
Điều khiển camera Speed Dome và PTZ
Điểm nổi bật của DS-1200KI là joystick 4 trục phục vụ thao tác điều khiển camera dạng dome/PTZ. Người vận hành có thể sử dụng joystick để thực hiện các thao tác điều khiển PTZ và chụp ảnh theo khả năng của hệ thống được kết nối. Bàn phím cũng hỗ trợ thao tác nhanh với camera hoặc nhóm camera trong các hệ thống có thiết bị hiển thị video tương thích.
Thiết bị được HIKVISION mô tả là có thể kết nối với nhiều loại thiết bị như Multi-functional Video Center (MVC), Matrix Access Gateway (MAG/VAG), video wall controller và decoder. Điều này giúp DS-1200KI phù hợp với những hệ thống cần một giao diện điều khiển vật lý tập trung.
Kết nối mạng và giao tiếp
DS-1200KI có một cổng Ethernet 10/100 Mbps tự thích ứng, phục vụ kết nối mạng và cấu hình qua trình duyệt Web. Ngoài kết nối mạng, thiết bị còn có một cổng RS-232, một cổng RS-422 và một cổng RS-485. USB 2.0 được trang bị để hỗ trợ các thao tác liên quan đến USB flash disk, bao gồm nâng cấp hệ thống và nhập/xuất tệp cấu hình theo tài liệu hướng dẫn của HIKVISION.
| Hạng mục | Thông số |
|---|---|
| Màn hình | 128 × 64 pixel |
| Joystick | 4 trục |
| Giao tiếp mạng | 1 × Ethernet 10/100 Mbps tự thích ứng |
| Giao tiếp nối tiếp | 1 × RS-232, 1 × RS-422, 1 × RS-485 |
| USB | 1 × USB 2.0 |
| Nguồn cấp | 12 VDC |
| Công suất tiêu thụ | ≤ 4,5 W |
| Kích thước | 435 × 110 × 193 mm (W × H × D) |
| Khối lượng | ≤ 1 kg |
| Nhiệt độ hoạt động | -10 đến +55 °C |
| Độ ẩm hoạt động | 10% đến 90% |
Quản lý và vận hành hệ thống
Theo hướng dẫn nhanh chính hãng, DS-1200KI hỗ trợ quản lý 16 tài khoản, gồm 1 tài khoản quản trị và 15 tài khoản vận hành. Bàn phím có khả năng truy cập và cấu hình qua trình duyệt Web; trong chế độ vận hành bàn phím, tài liệu HIKVISION nêu khả năng quản lý tối đa 1.000 thiết bị, 2.000 kênh đầu vào và 256 kênh đầu ra. Các giới hạn này áp dụng theo cấu hình và chế độ vận hành được HIKVISION quy định.
DS-1200KI cũng hỗ trợ truy cập HikCentral theo tài liệu hướng dẫn. Với hệ thống sử dụng DVR/NVR có cổng KB hoặc các giao tiếp tương thích, bàn phím có thể kết nối qua mạng hoặc cổng nối tiếp để thực hiện các thao tác điều khiển phù hợp.
Thiết kế và điều kiện hoạt động
Thiết bị có kích thước 435 × 110 × 193 mm và trọng lượng không quá 1 kg. Nguồn cấp yêu cầu 12 VDC, công suất tiêu thụ tối đa 4,5 W. DS-1200KI được công bố hoạt động trong khoảng nhiệt độ từ -10 đến +55 °C và độ ẩm từ 10% đến 90%, phù hợp cho môi trường vận hành giám sát trong nhà khi đáp ứng điều kiện lắp đặt thích hợp.
Đối tượng sử dụng
- Phòng giám sát và trung tâm điều hành cần bàn điều khiển PTZ chuyên dụng.
- Hệ thống camera IP và Speed Dome cần thao tác joystick trực tiếp.
- Hệ thống sử dụng DVR/NVR, decoder hoặc các thiết bị quản lý video tương thích.
- Mô hình giám sát có nhu cầu kết nối mạng kết hợp giao tiếp RS-232, RS-422 hoặc RS-485.
- Hệ thống cần quản lý và cấu hình bàn phím qua trình duyệt Web.
Thông tin kỹ thuật chính
- Màn hình 128 × 64 pixel.
- Joystick 4 trục.
- Ethernet 10/100 Mbps tự thích ứng.
- RS-232, RS-422 và RS-485.
- USB 2.0.
- Nguồn 12 VDC, công suất ≤ 4,5 W.
HIKVISION DS-1200KI là bàn phím điều khiển mạng phù hợp cho hệ thống giám sát cần thao tác PTZ trực tiếp, nhiều phương thức kết nối và khả năng quản lý thiết bị qua mạng.
Nhìn chung, HIKVISION DS-1200KI nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
