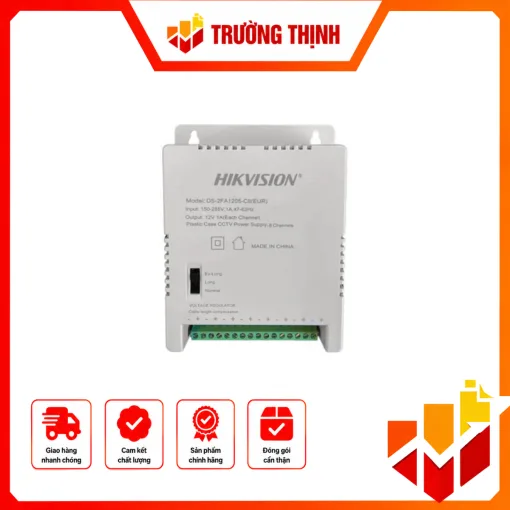

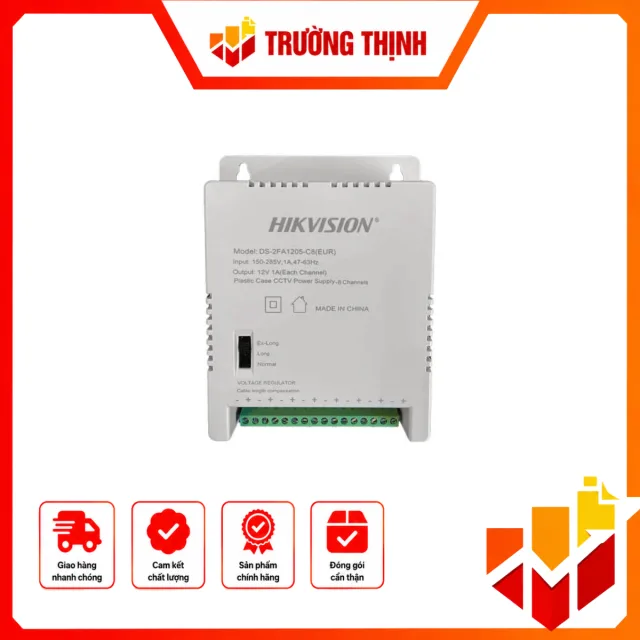

Bộ chia nguồn – DS-2FA1205-C8(EUR)

HIKVISION DS-2FA1205-C8(EUR) là gì?

HIKVISION DS-2FA1205-C8(EUR) là bộ nguồn chuyển mạch đa kênh (Multi-channel SMPS), được thiết kế để cấp nguồn tập trung cho camera và các thiết bị sử dụng nguồn DC 12V. Theo tài liệu kỹ thuật của HIKVISION, thiết bị có công suất 60 W, đầu ra 12 VDC/1 A cho mỗi kênh và tổng dòng điện tối đa 5 A. Thiết kế này phù hợp khi cần gom nhiều đường cấp nguồn về một bộ nguồn thay vì sử dụng nhiều adapter rời.

Thông số nguồn và khả năng cấp điện

DS-2FA1205-C8(EUR) sử dụng nguồn điện đầu vào trong dải 150 đến 285 VAC, tần số 47 Hz đến 63 Hz. Phía đầu ra cung cấp 12 VDC/1 A mỗi kênh. Tài liệu HIKVISION xác nhận tổng dòng điện tối đa của bộ nguồn là 5 A và công suất tổng là 60 W.

Thiết bị còn hỗ trợ bù điện áp theo chiều dài dây. Các mức được HIKVISION công bố gồm 12 VDC cho dây có chiều dài thông thường, 13.5 VDC cho dây dài và 15 VDC cho dây rất dài. Khi triển khai thực tế, việc lựa chọn mức bù cần dựa trên chiều dài dây và yêu cầu của thiết bị sử dụng nguồn, không nên mặc định dùng mức điện áp cao nhất.

Các chức năng bảo vệ

Bộ nguồn được tích hợp bảo vệ quá dòng, ngắn mạch và quá áp. Đây là các chức năng quan trọng đối với hệ thống cấp nguồn tập trung, bởi nhiều thiết bị có thể cùng sử dụng một nguồn. Khi triển khai, cần phân bổ tải phù hợp với giới hạn tổng công suất và dòng điện của bộ nguồn.

DS-2FA1205-C8(EUR) cũng có đèn LED màu xanh để hiển thị trạng thái hoạt động. Đầu vào AC sử dụng đầu nối C8, trong khi đầu ra DC sử dụng DC Plug dạng grid terminal theo thông số của HIKVISION.

Thiết kế và điều kiện hoạt động

Sản phẩm có màu trắng và kích thước 144 mm × 109.5 mm × 33 mm. Kích thước tương đối gọn giúp thuận tiện khi bố trí trong khu vực kỹ thuật của hệ thống camera. Theo dữ liệu kỹ thuật của nhà sản xuất, thiết bị hoạt động trong khoảng 0°C đến 40°C với độ ẩm 10% đến 95%, không ngưng tụ.

Điều kiện lưu trữ được công bố ở mức -40°C đến 80°C, độ ẩm 5% đến 95%. Khi lắp đặt, nên bố trí nguồn tại vị trí khô ráo, thông thoáng và thuận tiện cho việc kiểm tra dây nguồn cũng như các đầu nối.

Ứng dụng trong hệ thống camera

DS-2FA1205-C8(EUR) phù hợp với các hệ thống cần cấp nguồn DC 12V tập trung cho nhiều thiết bị. Với đầu ra 12 VDC/1 A mỗi kênh và tổng công suất 60 W, bộ nguồn có thể được sử dụng trong các hệ thống camera có nhiều đường nguồn riêng biệt, giúp việc quản lý nguồn tập trung hơn so với sử dụng nhiều adapter đơn lẻ.

• Cấp nguồn tập trung cho camera sử dụng nguồn DC 12V.
• Bố trí nguồn cho hệ thống camera tại tủ hoặc khu vực kỹ thuật.
• Hỗ trợ các hệ thống cần nhiều đường cấp nguồn độc lập.
• Phù hợp với các hệ thống cần bù điện áp khi đường dây cấp nguồn có chiều dài khác nhau.

Lưu ý khi lựa chọn và lắp đặt

Khi sử dụng DS-2FA1205-C8(EUR), cần kiểm tra điện áp và dòng điện yêu cầu của từng thiết bị trước khi đấu nối. Tổng tải phải nằm trong giới hạn công suất 60 W và tổng dòng tối đa 5 A được nhà sản xuất công bố. Không nên chỉ dựa vào số lượng kênh để xác định khả năng cấp nguồn mà bỏ qua mức tiêu thụ thực tế của camera.

Đối với đường dây dài, cần xem xét hiện tượng sụt áp và lựa chọn mức bù điện áp phù hợp. Việc sử dụng mức 13.5 VDC hoặc 15 VDC cần căn cứ vào thiết bị, chiều dài dây và hướng dẫn kỹ thuật, nhằm tránh cấp điện áp không phù hợp cho thiết bị đầu cuối.

Việc bố trí dây cũng cần được thực hiện gọn gàng, bảo đảm các đầu nối được đấu đúng cực và có biện pháp bảo vệ phù hợp. Khi hệ thống có nhiều camera, việc đánh dấu từng đường nguồn sẽ giúp thuận tiện hơn trong quá trình kiểm tra và bảo trì.

Đánh giá theo nhu cầu sử dụng

DS-2FA1205-C8(EUR) phù hợp khi hệ thống cần một bộ nguồn chuyển mạch đa kênh có đầu ra 12 VDC và khả năng cấp nguồn tập trung. Các thông số như công suất 60 W, dòng tối đa 5 A, đầu ra 12 VDC/1 A mỗi kênh, dải đầu vào 150 đến 285 VAC và ba mức bù điện áp giúp xác định rõ phạm vi sử dụng của sản phẩm.

Với hệ thống camera, người triển khai nên tính tổng tải trước khi lựa chọn nguồn, đồng thời kiểm tra chiều dài dây, điện áp yêu cầu của camera và điều kiện lắp đặt. Cách tính này giúp bảo đảm bộ nguồn được sử dụng đúng giới hạn kỹ thuật thay vì lựa chọn chỉ dựa trên số lượng camera.

Kết luận

HIKVISION DS-2FA1205-C8(EUR) là bộ nguồn chuyển mạch đa kênh 60 W dành cho nhu cầu cấp nguồn tập trung, với đầu ra 12 VDC/1 A mỗi kênh, tổng dòng tối đa 5 A, các chức năng bảo vệ quá dòng, ngắn mạch và quá áp, cùng khả năng bù điện áp theo chiều dài dây.
