HIKVISION DS-3WF1000-EI-2N được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.
Tổng quan HIKVISION DS-3WF1000-EI-2N

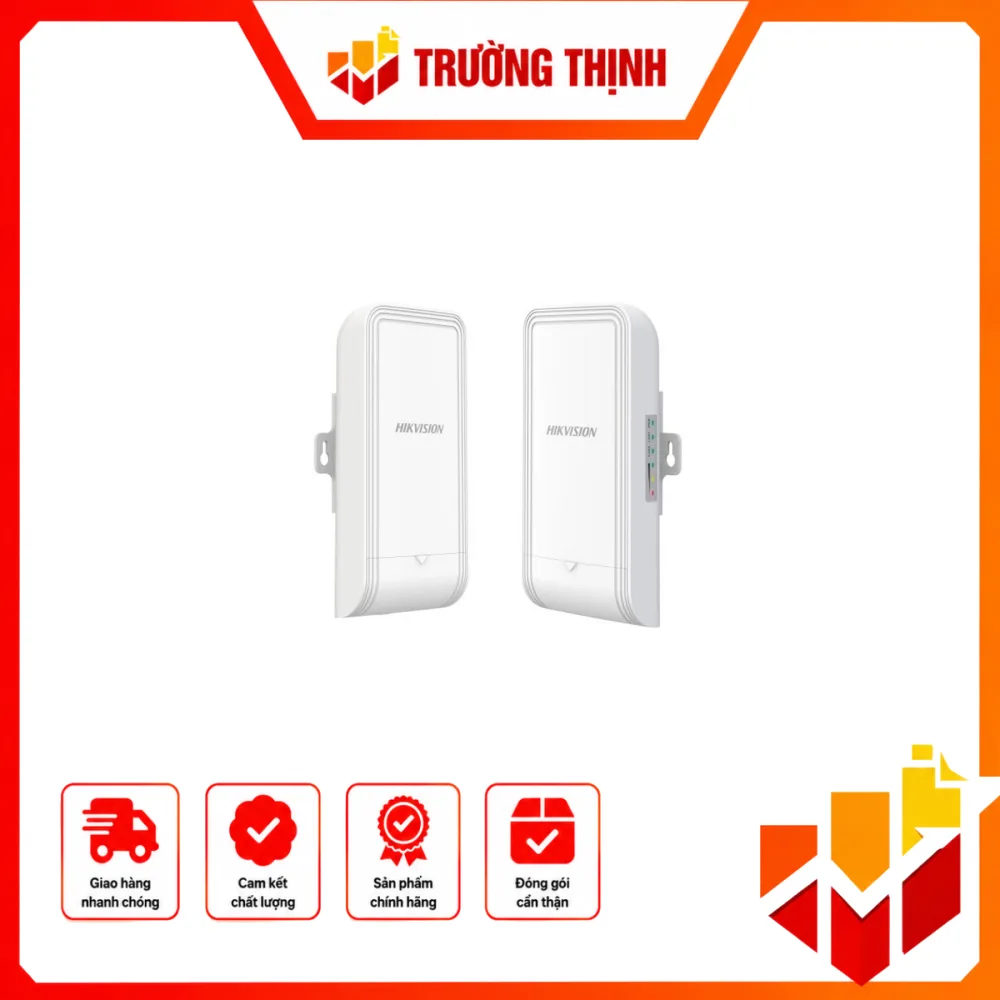

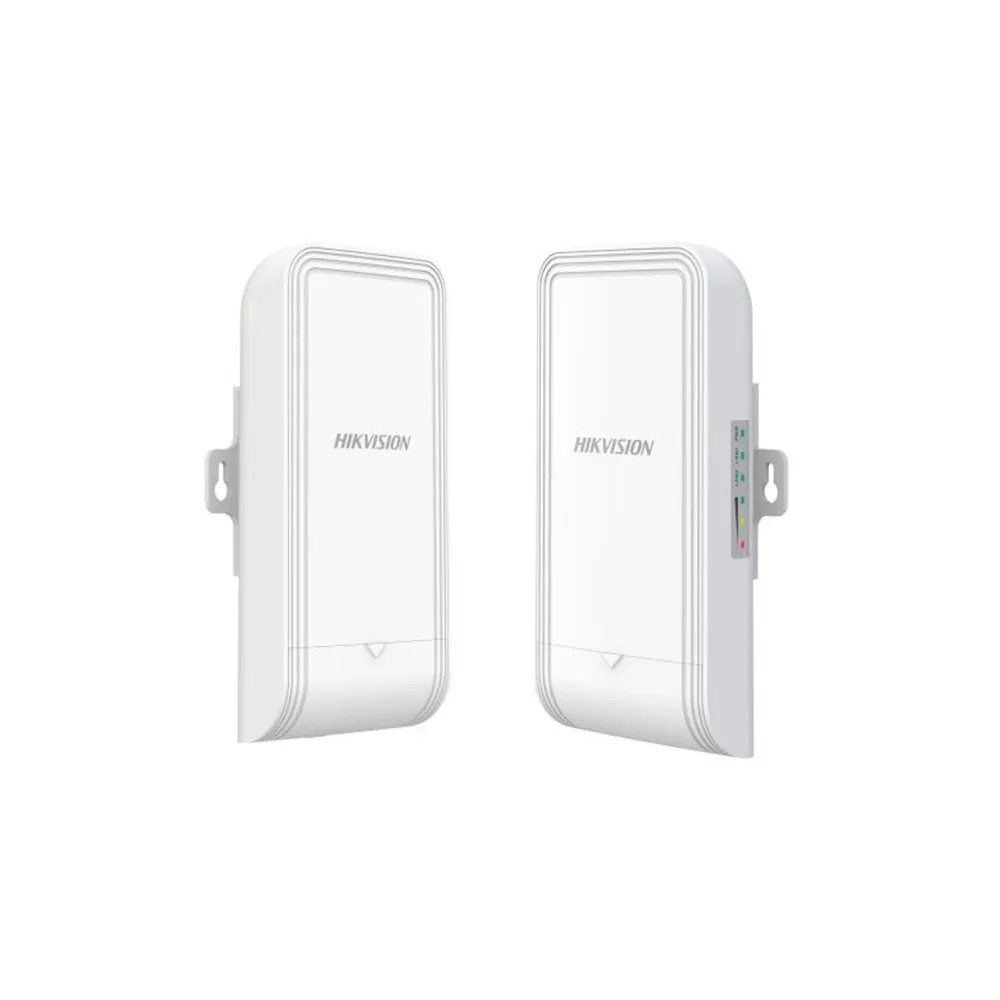

HIKVISION DS-3WF1000-EI-2N là bộ cầu nối không dây ngoài trời 2.4GHz, được thiết kế theo dạng kit gồm 2 thiết bị để thiết lập đường truyền không dây giữa các điểm. Theo tài liệu kỹ thuật chính hãng, sản phẩm hỗ trợ khoảng cách truyền không dây lên đến 1 km, giao diện không dây tối đa 300Mbps theo chuẩn IEEE 802.11b/g/n và anten MIMO 2 × 2 tích hợp độ lợi 7dBi. Đây là giải pháp phù hợp cho các hệ thống cần kết nối mạng hoặc truyền dữ liệu giữa hai vị trí mà việc triển khai cáp mạng gặp khó khăn.
Hikvision
Truyền dẫn không dây tầm xa 1 km
DS-3WF1000-EI-2N được xây dựng cho các ứng dụng cầu nối không dây, trong đó hai thiết bị tạo thành một liên kết truyền dẫn giữa các điểm. Hikvision công bố khoảng cách truyền không dây lên đến 1 km. Tốc độ giao diện không dây tối đa đạt 300Mbps, sử dụng chuẩn IEEE 802.11b/g/n và cấu hình 2 × 2 MIMO. Nhờ đó, thiết bị có thể được sử dụng để kết nối mạng, truyền dữ liệu hoặc phục vụ các hệ thống giám sát cần đưa tín hiệu mạng từ một vị trí sang vị trí khác.
Hikvision
Cần phân biệt tốc độ giao diện không dây tối đa 300Mbps với thông lượng thực tế. Trong dữ liệu thử nghiệm của nhà sản xuất, thông lượng PTP được công bố ở mức 90Mbps tại 0,2 km, 90Mbps tại 0,5 km và 70Mbps tại 1 km trong điều kiện HT40; với PTMP từ 1 đến 4 thiết bị tại 1 km, thông lượng được công bố là 40Mbps. Các giá trị này giúp người triển khai có cơ sở thực tế hơn khi tính toán nhu cầu băng thông của hệ thống.
Hikvision
Anten MIMO tích hợp và băng tần 2.4GHz
Thiết bị hoạt động trong dải tần 2400–2483,5MHz và sử dụng anten tích hợp độ lợi 7dBi với cấu hình 2 × 2 MIMO. Góc búp sóng 3dB theo phương ngang là 60° và theo phương dọc là 50°. Công suất phát được công bố ở mức 22dBm tại 11n MCS0, đồng thời Hikvision lưu ý công suất phát có thể thay đổi theo quy định tại từng khu vực.
Hikvision
Cấu hình này hướng tới các đường truyền cầu nối không dây cần khoảng cách tương đối xa và khả năng triển khai ngoài trời. Khi thiết kế hệ thống thực tế, khoảng cách, vật cản, nhiễu vô tuyến, vị trí lắp đặt và điều kiện môi trường vẫn cần được xem xét để đạt hiệu quả truyền dẫn phù hợp.
Hai cổng mạng RJ45 10/100Mbps
DS-3WF1000-EI-2N được trang bị 2 cổng RJ45 thích ứng tốc độ 10/100Mbps. Cổng PoE/LAN 1 có thể sử dụng cho kết nối mạng và cấp nguồn Passive PoE; cổng LAN 2 là cổng RJ45 10/100Mbps. Thiết bị cũng có nút Reset phần cứng, đèn báo nguồn, trạng thái LAN và cường độ tín hiệu để hỗ trợ kiểm tra trạng thái kết nối.
Hikvision
Bộ sản phẩm theo tài liệu chính hãng gồm 2 wireless bridge, 2 bộ nguồn 12VDC 1A, 2 bộ PoE injector 10/100Mbps, 4 dây đai cố định, 1 tài liệu Quick Start Guide và 1 tài liệu thông tin tuân thủ an toàn. Sản phẩm được đóng gói theo cặp, phù hợp với nhu cầu triển khai một đường cầu nối giữa hai điểm.
Hikvision
Quản lý và bảo mật
Thiết bị hỗ trợ quản lý thông qua Web, iVMS-4200 và HCP. Các giao thức và chức năng quản lý được Hikvision công bố gồm NTP, SADP, HTTPS cho quản lý Web và SSH cho mục đích gỡ lỗi. Hệ thống hỗ trợ lựa chọn độ rộng kênh 10/20/40MHz và lựa chọn kênh tự động hoặc thủ công. Về bảo mật không dây, sản phẩm hỗ trợ WPA2-PSK và cơ chế ẩn tên mạng.
Hikvision
Thông qua Hik-Partner Pro, thiết bị còn hỗ trợ kích hoạt một lần và quản lý từ xa. Các chức năng được công bố gồm khởi động lại, khôi phục thiết bị, xem thông tin topology, theo dõi trạng thái kết nối giữa AP và CPE, kiểm tra cường độ tín hiệu, nhiễu nền, tốc độ gửi/nhận, cấu hình SSID, mật khẩu, kênh, độ rộng kênh và công suất phát, căn chỉnh bridge và quét phổ.
Hikvision
Thiết kế cho môi trường ngoài trời
DS-3WF1000-EI-2N hỗ trợ lắp đặt dạng gắn cột và có chuẩn bảo vệ IP55. Thiết bị hoạt động trong khoảng nhiệt độ -30°C đến 60°C, độ ẩm làm việc 5% đến 95% không ngưng tụ; nhiệt độ lưu trữ từ -40°C đến 80°C. Kích thước mỗi thiết bị là 90,8 × 187,87 × 57,87mm và trọng lượng tịnh khoảng 0,26kg mỗi thiết bị. Mức tiêu thụ điện điển hình được công bố là 1,8W khi sử dụng với 1 camera IP 2MP, tối đa 4,5W.
Hikvision
Ứng dụng phù hợp
Hikvision xác định dòng wireless bridge này có thể ứng dụng trong truyền dẫn video và dữ liệu không dây, an ninh video, đường sắt, giao thông, điện lực, phủ sóng Wi-Fi, xây dựng hạ tầng mạng không dây và các hệ thống cần kết nối mạng ở khoảng cách xa. Với cấu hình 2 thiết bị, DS-3WF1000-EI-2N đặc biệt phù hợp cho các tuyến kết nối điểm-điểm, nơi cần đưa mạng từ một vị trí đến vị trí khác mà không muốn phụ thuộc hoàn toàn vào đường cáp vật lý.
Hikvision
Khi triển khai, nên xác định trước yêu cầu băng thông thực tế, khoảng cách giữa hai điểm, điều kiện vô tuyến và vị trí lắp đặt. Thông số 300Mbps là tốc độ giao diện không dây tối đa, trong khi thông lượng thực tế phụ thuộc cấu hình và điều kiện đường truyền. Đối với hệ thống camera hoặc truyền dữ liệu liên tục, nên dựa trên thông lượng thực tế và nhu cầu của toàn bộ hệ thống thay vì chỉ căn cứ vào tốc độ danh định.
Hikvision
Kết luận
HIKVISION DS-3WF1000-EI-2N là bộ cầu nối không dây ngoài trời 2.4GHz dạng kit 2 thiết bị, hỗ trợ khoảng cách truyền lên đến 1 km, tốc độ giao diện tối đa 300Mbps, anten 7dBi 2 × 2 MIMO, hai cổng RJ45 10/100Mbps, quản lý Web và khả năng quản lý từ xa qua HCP/Hik-Partner Pro. Sản phẩm phù hợp cho các hệ thống cần kết nối mạng hoặc truyền dữ liệu không dây giữa các điểm trong môi trường ngoài trời.
Hikvision
Nhìn chung, HIKVISION DS-3WF1000-EI-2N nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
