Cổng kiểm soát vào ra tự động – DS-K3G301(L)X

HIKVISION DS-K3G301(L)X là gì?

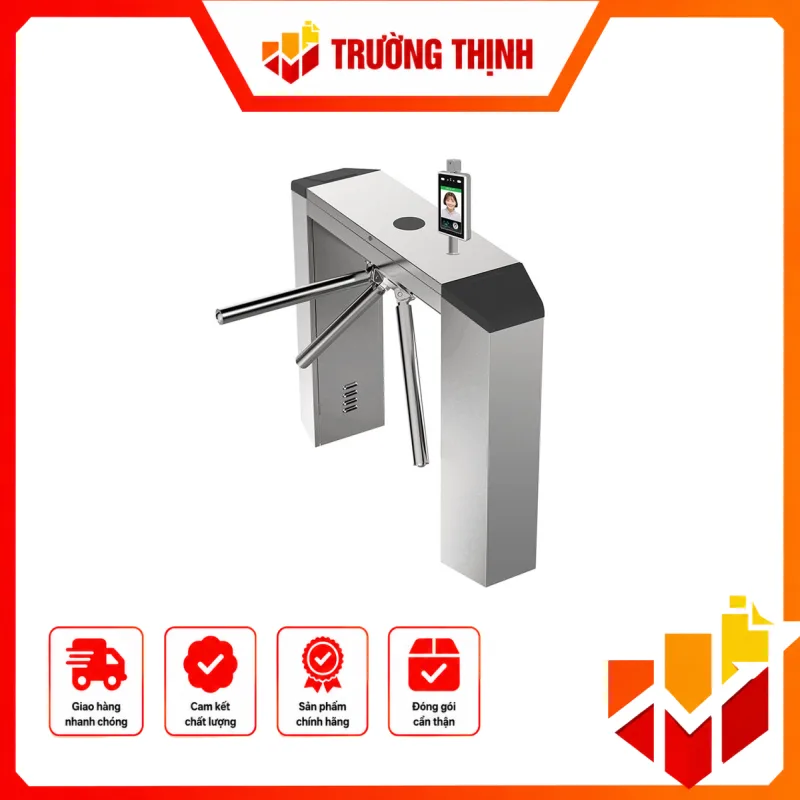

HIKVISION DS-K3G301(L)X là cổng kiểm soát vào ra dạng tripod turnstile, được thiết kế để kết hợp với hệ thống kiểm soát ra vào nhằm quản lý người đi qua từng làn. Theo tài liệu hướng dẫn của HIKVISION, thiết bị có thể được sử dụng cùng hệ thống kiểm soát truy cập để người dùng xác thực bằng thẻ, khuôn mặt, mã QR hoặc phương thức phù hợp với thiết bị xác thực được kết nối. Sản phẩm hướng đến các môi trường như văn phòng, công trường, khu dân cư, điểm tham quan và những khu vực sử dụng kiểm soát lối đi trong nhà.

Kiểm soát hai chiều vào và ra

DS-K3G301(L)X hỗ trợ làn đi bộ hai chiều, cho phép thiết lập kiểm soát ở cả hướng vào và hướng ra. Hệ thống có thể nhận tín hiệu xác thực từ thiết bị kiểm soát truy cập để quyết định trạng thái cho phép đi qua. Tài liệu kỹ thuật cũng cho phép cấu hình chế độ vận hành và lịch hoạt động của làn thông qua giao diện quản trị.

Thiết kế này phù hợp với các mô hình cần phân luồng người dùng thay vì chỉ sử dụng cửa hoặc lối đi tự do. Khi kết hợp với đầu đọc thẻ hoặc thiết bị xác thực tương thích, cổng có thể được triển khai tại lối vào văn phòng, khu vực hạn chế, công trường, khu dân cư hoặc các điểm cần kiểm soát người qua lại.

Kết nối và tích hợp hệ thống

DS-K3G301(L)X hỗ trợ quản lý và cấu hình thông qua kết nối mạng. Tài liệu hướng dẫn cho biết thiết bị có thể cấu hình bằng trình duyệt web và hỗ trợ giao thức ISAPI phục vụ phát triển tích hợp với hệ thống của bên thứ ba. Thiết bị cũng có các giao tiếp nối tiếp dành cho thiết bị ngoại vi, bao gồm RS-232 và RS-485.

• Hỗ trợ quản lý và điều khiển từ xa bằng phần mềm HCP.
• Cấu hình thiết bị thông qua trình duyệt web trên máy tính.
• Hỗ trợ giao thức ISAPI cho nhu cầu tích hợp bên thứ ba.
• Có giao tiếp RS-232 và RS-485 để kết nối thiết bị xác thực phù hợp.
• Có thể kết nối đầu đọc thẻ hoặc thiết bị quét mã QR theo cấu hình hệ thống.

Hỗ trợ an toàn khi có báo cháy

Một điểm đáng chú ý của DS-K3G301(L)X là khả năng kết nối tín hiệu báo cháy. Khi nhận tín hiệu kích hoạt báo cháy, tay chắn có thể tự động hạ xuống để tạo điều kiện cho người trong khu vực di chuyển qua làn trong tình huống sơ tán khẩn cấp. Tài liệu cũng xác nhận bo điều khiển của thiết bị có giao diện dành cho tín hiệu báo cháy.

Tính năng này cần được đấu nối và cấu hình đúng theo thiết kế hệ thống. Việc triển khai thực tế nên tuân thủ yêu cầu về điện, an toàn cháy nổ và quy định kỹ thuật tại công trình.

Nguồn điện và yêu cầu lắp đặt

Tài liệu hướng dẫn của DS-K3G301(L)X ghi nhận nguồn điện AC đầu vào trong khoảng 100 đến 240 VAC, 50 đến 60 Hz. Hệ thống sử dụng đường cáp mạng cho truyền thông và yêu cầu cáp mạng CAT5e hoặc loại có hiệu năng cao hơn. Đường nguồn AC và đường cáp điện áp thấp nên được đi trong các ống riêng để hạn chế ảnh hưởng do nhiễu.

Thiết bị phải được lắp trên bề mặt phẳng, nền móng chắc chắn và cố định bằng bu lông theo hướng dẫn. Tài liệu cũng lưu ý DS-K3G301(L)X không hỗ trợ cấp nguồn qua PoE; việc kết nối thiết bị với switch PoE có thể gây hư hỏng bo điều khiển.

Khả năng kết nối thiết bị xác thực

DS-K3G301(L)X có các cổng dành cho thiết bị ngoại vi ở phía vào và phía ra. Tài liệu hướng dẫn thể hiện các cổng RS-485 tương ứng cho đầu đọc thẻ và thiết bị quét mã QR, đồng thời có giao tiếp RS-232 cho thiết bị ngoại vi tương thích. Bo điều khiển truy cập có thể được sử dụng trong những cấu hình yêu cầu thiết bị xác thực hoặc tích hợp mở rộng.

Nhờ đó, cổng có thể được xây dựng thành một phần của hệ thống kiểm soát ra vào thay vì hoạt động như một thiết bị phân làn độc lập. Phương thức xác thực thực tế phụ thuộc vào thiết bị đọc hoặc nhận diện được lựa chọn và cấu hình của hệ thống.

Quản lý người và sự kiện

Giao diện quản trị của DS-K3G301(L)X cung cấp các nhóm chức năng liên quan đến quản lý người, tìm kiếm sự kiện, cài đặt mạng, kiểm soát truy cập và cấu hình turnstile. Tài liệu cũng mô tả chức năng đếm người, trong đó thiết bị có thể tiếp tục thống kê số người đi qua ngay cả khi thiết bị đang ở trạng thái ngoại tuyến nếu chức năng này được kích hoạt.

Việc quản lý tập trung giúp người vận hành thuận tiện hơn khi triển khai cổng tại các khu vực cần kiểm soát ra vào và theo dõi sự kiện phát sinh trong quá trình sử dụng.

Đối tượng phù hợp

DS-K3G301(L)X phù hợp với các công trình cần kiểm soát làn đi bộ và kết hợp với hệ thống xác thực, chẳng hạn văn phòng, khu dân cư, công trường, khu vực dịch vụ hoặc điểm tham quan. Khi lựa chọn thiết bị, cần xác định trước số lượng làn, phương thức xác thực, hướng vào/ra, yêu cầu kết nối với hệ thống báo cháy và hạ tầng mạng, nguồn điện tại vị trí lắp đặt.

Đối với công trình có yêu cầu tích hợp với phần mềm hoặc thiết bị của bên thứ ba, cần kiểm tra giao thức, giao tiếp và khả năng tương thích của toàn bộ hệ thống trước khi triển khai.

Lưu ý khi triển khai DS-K3G301(L)X

• Không kết nối thiết bị với switch PoE để cấp nguồn.
• Chuẩn bị nguồn AC 100 đến 240 VAC, 50 đến 60 Hz theo tài liệu.
• Sử dụng cáp mạng CAT5e hoặc loại có hiệu năng cao hơn cho kết nối mạng.
• Tách đường dây nguồn AC và cáp điện áp thấp trong quá trình đi dây.
• Lắp đặt trên nền phẳng, chắc chắn và cố định thiết bị theo hướng dẫn kỹ thuật.
• Đấu nối tín hiệu báo cháy và thiết bị xác thực đúng sơ đồ, đúng yêu cầu của hệ thống.

HIKVISION DS-K3G301(L)X là cổng kiểm soát làn đi bộ dạng tripod turnstile, hỗ trợ kiểm soát hai chiều, kết nối thiết bị xác thực, quản lý qua mạng, tích hợp ISAPI và xử lý tín hiệu báo cháy để phục vụ nhu cầu kiểm soát ra vào tại nhiều loại công trình.
