Tổng quan Hikvision DS-KIS203T

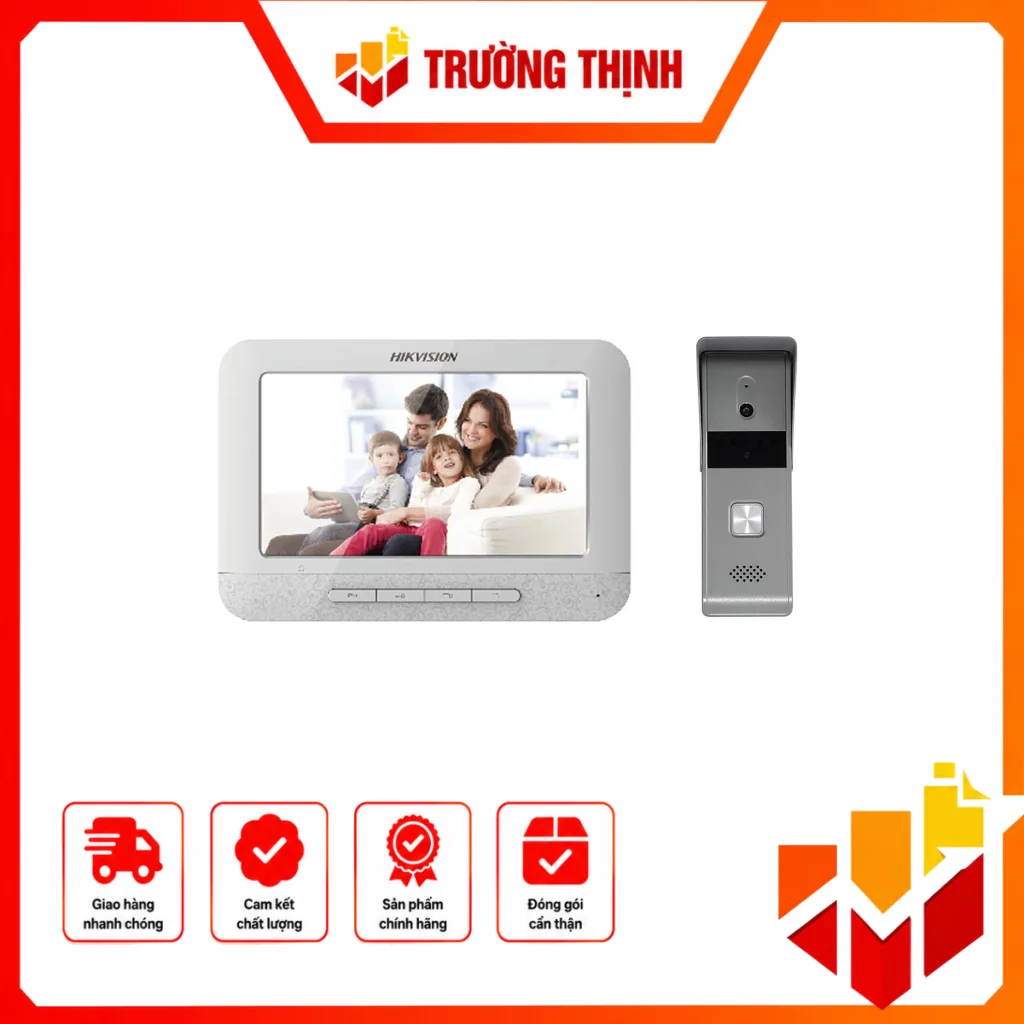

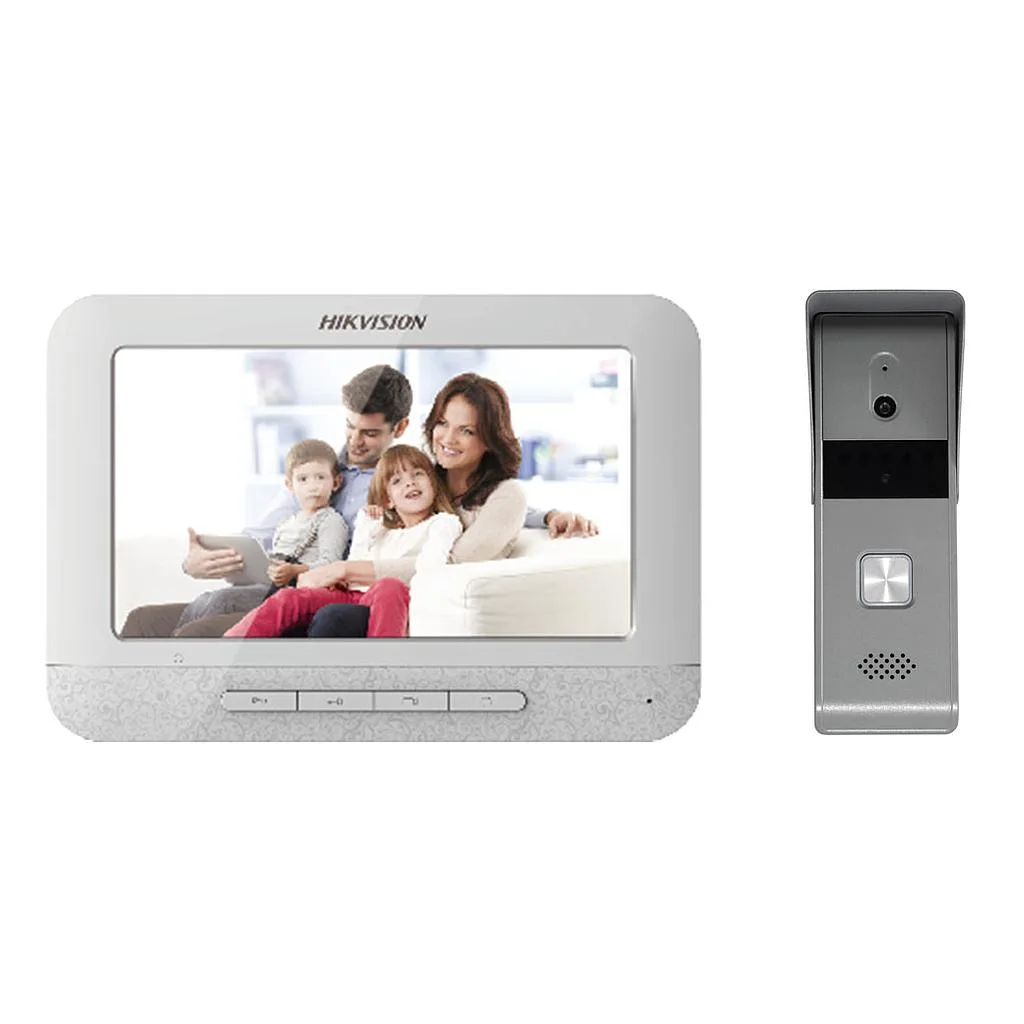

Hikvision DS-KIS203T là bộ chuông cửa có hình analog 4 dây được thiết kế cho nhà ở và biệt thự. Đây là một bộ giải pháp gồm trạm cửa và màn hình trong nhà, cho phép người ở bên trong quan sát hình ảnh từ khu vực cửa và thực hiện trao đổi âm thanh với khách. Theo tài liệu của Hikvision, bộ sản phẩm gồm trạm cửa DS-KB2421T-IM, màn hình trong nhà DS-KH2220, cáp 4 dây dài 5 m và các phụ kiện khác. Bộ sử dụng kết nối 4 dây và nguồn 12 VDC.
Cấu hình bộ chuông cửa DS-KIS203T
DS-KIS203T được xây dựng theo cấu hình gồm một trạm cửa và một màn hình trong nhà. Trạm cửa đảm nhiệm việc ghi hình và giao tiếp âm thanh tại khu vực ra vào, trong khi màn hình trong nhà dùng để hiển thị hình ảnh và trao đổi với người đứng bên ngoài. Thiết kế một nút gọi giúp thao tác gọi cửa trực tiếp, phù hợp với nhu cầu sử dụng đơn giản tại nhà ở hoặc biệt thự.
- Trạm cửa: DS-KB2421T-IM.
- Màn hình trong nhà: DS-KH2220, màn hình TFT LCD màu 7 inch.
- Kết nối: hệ thống analog 4 dây.
- Cáp đi kèm: cáp 4 dây dài 5 m.
- Nguồn: 12 VDC.
Trạm cửa DS-KB2421T-IM
Trạm cửa của DS-KIS203T sử dụng cảm biến CMOS kích thước 1/2.7 inch và có độ phân giải 1920 × 1080. Góc nhìn được công bố ở mức 66,2° theo chiều ngang và 37,2° theo chiều dọc. Trạm cửa tích hợp micro đa hướng và loa để thực hiện giao tiếp âm thanh. Thiết bị có một ngõ ra relay, đồng thời cung cấp các đường kết nối 4 dây gồm 1 kênh video, 1 kênh âm thanh vào/ra, 1 đường cấp nguồn và 1 đường nối đất.
Với cấp bảo vệ IP65, trạm cửa được thiết kế để sử dụng ở khu vực ngoài trời. Kích thước trạm cửa là 128 × 42 × 24,8 mm. Công suất tiêu thụ tối đa được công bố là 5 W, nhiệt độ hoạt động từ -10°C đến +55°C và độ ẩm hoạt động từ 10% đến 90%.
Màn hình trong nhà DS-KH2220
Màn hình trong nhà đi kèm bộ DS-KIS203T sử dụng tấm nền TFT LCD màu 7 inch với độ phân giải 800 × 480. Thiết bị thao tác bằng nút vật lý, phù hợp với cách sử dụng trực tiếp trong gia đình. Màn hình được tích hợp micro đa hướng và loa, đồng thời hỗ trợ xử lý âm thanh với tính năng chống nhiễu và khử vọng.
DS-KH2220 sử dụng nguồn 12 VDC và có mức tiêu thụ điện tối đa không quá 5 W. Kích thước màn hình là 195,8 × 132,8 × 18,39 mm. Nhiệt độ hoạt động được công bố từ -10°C đến +55°C, độ ẩm hoạt động từ 10% đến 90%.
Kết nối và sử dụng
DS-KIS203T sử dụng phương thức kết nối analog 4 dây giữa trạm cửa và màn hình trong nhà. Cấu trúc này gồm đường truyền video, đường âm thanh vào/ra, đường cấp nguồn và đường nối đất. Bộ sản phẩm có sẵn cáp 4 dây dài 5 m, giúp triển khai thuận tiện cho cấu hình cơ bản. Tài liệu hướng dẫn của Hikvision cũng mô tả các sơ đồ đấu nối mở rộng với nhiều trạm cửa hoặc nhiều màn hình trong nhà; việc triển khai thực tế cần tuân theo sơ đồ và giới hạn tương thích trong tài liệu của thiết bị.
Điểm nổi bật của Hikvision DS-KIS203T
- Thiết kế bộ chuông cửa có hình analog 4 dây cho nhà ở và biệt thự.
- Trạm cửa có cảm biến CMOS 1/2.7 inch, độ phân giải 1920 × 1080.
- Góc nhìn trạm cửa 66,2° ngang và 37,2° dọc.
- Tích hợp micro đa hướng và loa ở cả trạm cửa và màn hình trong nhà.
- Màn hình TFT LCD màu 7 inch, độ phân giải 800 × 480.
- Trạm cửa có 1 ngõ ra relay và cấp bảo vệ IP65.
- Nguồn sử dụng 12 VDC; mức tiêu thụ tối đa 5 W cho trạm cửa và không quá 5 W cho màn hình trong nhà.
- Bộ gồm cáp 4 dây dài 5 m và các phụ kiện đi kèm.
DS-KIS203T phù hợp với nhu cầu nào?
Hikvision DS-KIS203T phù hợp với người dùng cần một bộ chuông cửa có hình chuyên dụng cho nhà ở hoặc biệt thự, ưu tiên cấu hình analog 4 dây và thao tác trực tiếp. Bộ sản phẩm kết hợp hình ảnh từ trạm cửa với đàm thoại hai chiều thông qua micro và loa tích hợp. Trạm cửa có cấp bảo vệ IP65 nên có thể được bố trí tại khu vực cửa ra vào theo điều kiện lắp đặt phù hợp. Màn hình 7 inch trong nhà cung cấp không gian hiển thị thuận tiện cho việc quan sát người gọi.
Thông số kỹ thuật Hikvision DS-KIS203T
| Hạng mục | Thông số |
|---|---|
| Model | DS-KIS203T |
| Loại | Bộ chuông cửa có hình analog 4 dây |
| Trạm cửa | DS-KB2421T-IM |
| Màn hình trong nhà | DS-KH2220 |
| Cảm biến trạm cửa | 1/2.7 inch CMOS |
| Độ phân giải trạm cửa | 1920 × 1080 |
| Góc nhìn | Ngang 66,2°; dọc 37,2° |
| Màn hình | TFT LCD màu 7 inch |
| Độ phân giải màn hình | 800 × 480 |
| Ngõ ra trạm cửa | 1 relay output |
| Kết nối | 4 dây |
| Nguồn | 12 VDC |
| Bảo vệ trạm cửa | IP65 |
| Cáp đi kèm | 5 m, cáp 4 dây |
Kết luận
Hikvision DS-KIS203T là bộ chuông cửa có hình analog 4 dây với cấu hình gồm trạm cửa DS-KB2421T-IM và màn hình trong nhà DS-KH2220, đáp ứng nhu cầu quan sát và đàm thoại tại cửa ra vào cho nhà ở, biệt thự. Trạm cửa có hình ảnh 1920 × 1080, góc nhìn 66,2° ngang, tích hợp âm thanh và IP65; màn hình trong nhà 7 inch có độ phân giải 800 × 480 cùng khả năng chống nhiễu và khử vọng.
