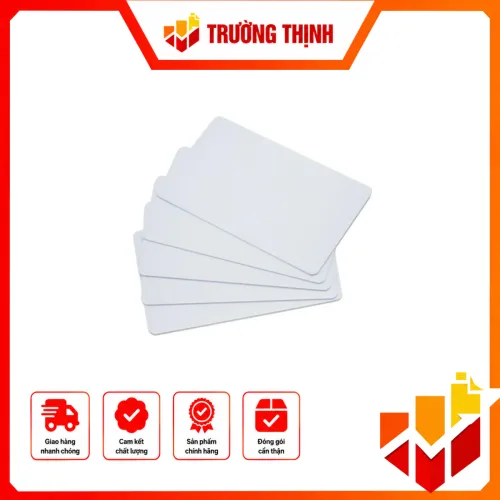

Thẻ thông minh không tiếp xúc Mifare 1. Tần số 13.56vMHz – IC S50

HIKVISION IC S50 là gì?

HIKVISION IC S50 là thẻ thông minh Mifare 1 không tiếp xúc, được thiết kế cho các ứng dụng sử dụng giao tiếp thẻ RF. Theo tài liệu kỹ thuật của HIKVISION, IC S50 đáp ứng tiêu chuẩn ISO/IEC 14443A; giao diện M1 RF đáp ứng các phần 2 và 3 của tiêu chuẩn này. Thẻ có thể truyền dữ liệu và nhận nguồn qua giao tiếp không tiếp xúc nên không cần sử dụng pin.

Thông số chính của IC S50

Giao tiếp không tiếp xúc

IC S50 sử dụng giao tiếp M1 RF theo chuẩn ISO/IEC 14443A với tần số hoạt động 13.56 MHz. Người dùng không cần đưa thẻ vào khe đọc; dữ liệu được trao đổi qua giao tiếp không tiếp xúc. Khoảng cách hoạt động được HIKVISION công bố không quá 100 mm và thực tế còn phụ thuộc vào kích thước anten của thiết bị đọc.

Thẻ có tốc độ truyền dữ liệu 106 kbit/s. Hệ thống truyền dữ liệu có cơ chế kiểm tra và bảo vệ tính toàn vẹn gồm CRC 16 bit, kiểm tra chẵn lẻ, mã hóa và đếm theo bit. Thời gian truyền và xử lý dữ liệu được công bố dưới 100 ms, bao gồm thời gian sao lưu và quản lý dữ liệu.

Bộ nhớ EEPROM 1 Kbyte

HIKVISION IC S50 được trang bị EEPROM dung lượng 1 Kbyte. Bộ nhớ được tổ chức thành 16 khu vực, mỗi khu vực có 4 sector và mỗi sector có 16 byte. Điều kiện đọc và ghi đối với từng khối bộ nhớ có thể được thiết lập theo nhu cầu của hệ thống tương thích.

Theo datasheet của HIKVISION, dữ liệu có thể được lưu trữ trong thời gian dài tới 10 năm và bộ nhớ hỗ trợ 100,000 lần ghi. Các thông số này phù hợp với những ứng dụng cần sử dụng thẻ lặp lại trong hệ thống quản lý và kiểm soát truy cập.

Cơ chế bảo vệ dữ liệu

IC S50 có các cơ chế bảo vệ được HIKVISION mô tả trong tài liệu kỹ thuật. Thẻ hỗ trợ triple accreditation theo ISO/IEC DIS9798-2, mã hóa dữ liệu trên kênh RF để bảo vệ trước các hình thức tấn công vào đường truyền và hai khóa bảo mật cho mỗi sector. Các cơ chế này giúp kiểm soát quyền truy cập vào vùng dữ liệu EEPROM trong quá trình truyền thông.

Mỗi thẻ có một số serial duy nhất và có khóa bảo mật truyền dẫn nhằm bảo vệ quyền truy cập EEPROM. Việc khai thác các chức năng bảo mật cụ thể phụ thuộc vào đầu đọc và hệ thống quản lý được triển khai cùng thẻ.

Ứng dụng của thẻ HIKVISION IC S50

IC S50 phù hợp với các hệ thống sử dụng đầu đọc tương thích Mifare 1 và ISO/IEC 14443A. Thẻ có thể được cấp cho nhân viên, người dùng hoặc đối tượng được hệ thống quản lý để thực hiện xác thực khi truy cập. Đây là dạng thẻ phù hợp cho các hệ thống kiểm soát ra vào, chấm công hoặc những ứng dụng cần lưu trữ và trao đổi dữ liệu qua giao tiếp không tiếp xúc.

• Hệ thống kiểm soát cửa ra vào sử dụng thẻ Mifare tương thích.
• Hệ thống chấm công bằng thẻ.
• Đầu đọc thẻ hỗ trợ Mifare 1 và giao tiếp ISO/IEC 14443A.
• Các hệ thống cần cấp phát thẻ cho nhiều người dùng.

Lưu ý khi sử dụng IC S50

Khoảng cách đọc không nên được hiểu là một giá trị cố định trong mọi hệ thống. HIKVISION xác định khoảng cách hoạt động không quá 100 mm và nêu rõ thông số này phụ thuộc vào kích thước anten. Vì vậy, khả năng đọc thực tế còn phụ thuộc vào đầu đọc, anten và cách bố trí thiết bị.

Khi lựa chọn IC S50, cần kiểm tra đầu đọc hoặc thiết bị kiểm soát có hỗ trợ Mifare 1 và chuẩn ISO/IEC 14443A hay không. Các chức năng liên quan đến bộ nhớ, đọc/ghi và bảo mật cũng cần được đối chiếu với khả năng của hệ thống quản lý để đảm bảo tương thích.

Kết luận

HIKVISION IC S50 là thẻ thông minh Mifare 1 không tiếp xúc, hoạt động ở 13.56 MHz, hỗ trợ ISO/IEC 14443A, bộ nhớ EEPROM 1 Kbyte và khoảng cách hoạt động không quá 100 mm theo tài liệu kỹ thuật. Đây là lựa chọn phù hợp cho các hệ thống kiểm soát ra vào, chấm công và đầu đọc thẻ tương thích cần sử dụng phương thức xác thực không tiếp xúc.
