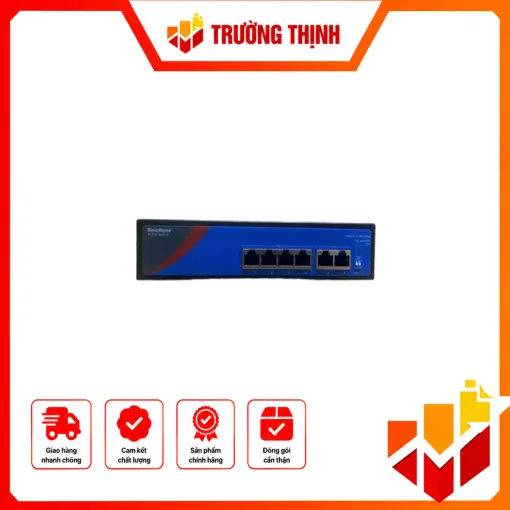

Switch mạng 4 cổng PoE 100M, 2 cổng uplink 10/100/100M – SINIC-3104POE

Switch SinicHome SINIC-3104POE dùng cho hệ thống PoE nhỏ

Switch SinicHome SINIC-3104POE là switch PoE thuộc dòng SinicHome Series 3, được thiết kế với 4 cổng PoE tốc độ 10/100M và 2 cổng uplink RJ45 10/100M. Thiết bị hướng đến các hệ thống mạng cần vừa truyền dữ liệu vừa cấp nguồn cho thiết bị đầu cuối thông qua cáp mạng, chẳng hạn camera IP, Access Point WiFi hoặc điện thoại IP.

Với tổng công suất PoE 60W và khả năng tương thích IEEE 802.3af/at, SINIC-3104POE phù hợp cho các hệ thống có số lượng thiết bị PoE ở mức nhỏ. Hai cổng uplink có thể sử dụng để kết nối switch với router, đầu ghi hoặc thiết bị mạng khác trong hệ thống.

Thông số chính của SINIC-3104POE

4 cổng PoE 10/100M cho camera và thiết bị mạng

Bốn cổng PoE của SINIC-3104POE đảm nhiệm đồng thời việc truyền dữ liệu và cấp nguồn cho thiết bị tương thích PoE. Việc dùng chung dữ liệu và nguồn trên cáp mạng giúp giảm số lượng dây cấp nguồn riêng đến từng thiết bị, thuận tiện hơn khi triển khai camera IP hoặc các thiết bị mạng đặt ở vị trí xa tủ mạng.

Switch hỗ trợ chuẩn IEEE 802.3af/at. Theo thông tin kỹ thuật được các đơn vị phân phối công bố, thiết bị có khả năng tự tương thích với thiết bị PoE theo các chuẩn này. Tổng ngân sách công suất PoE được công bố là 60W, vì vậy khi triển khai thực tế cần tính tổng nhu cầu công suất của các thiết bị kết nối để bảo đảm phù hợp với ngân sách PoE của switch.

2 cổng uplink 10/100M

SINIC-3104POE có 2 cổng uplink RJ45 10/100M, phục vụ kết nối phần switch PoE với hệ thống mạng phía trên. Cấu hình này phù hợp với các hệ thống nhỏ như một cụm camera, một khu vực văn phòng hoặc điểm mạng có ít thiết bị PoE.

Các cổng mạng đều thuộc chuẩn Fast Ethernet 10/100M, do đó thiết bị phù hợp hơn với hệ thống có nhu cầu truyền tải ở mức 100Mbps thay vì các mạng yêu cầu kết nối Gigabit. Khi lựa chọn, nên đối chiếu tốc độ cổng của camera, Access Point, router hoặc switch liên kết để tránh tạo giới hạn không phù hợp với hệ thống.

Chế độ truyền xa lên đến 250m

Một điểm đáng chú ý của SINIC-3104POE là hỗ trợ chế độ mở rộng cho khoảng cách truyền dẫn được công bố lên đến 250m. Tính năng này hướng đến các tình huống cần kéo thiết bị PoE ở khoảng cách xa hơn phạm vi Ethernet thông thường.

Khoảng cách thực tế vẫn phụ thuộc vào loại cáp, chất lượng đầu nối, môi trường lắp đặt, thiết bị đầu cuối và điều kiện nguồn. Vì vậy, thông số 250m nên được xem là giới hạn theo chế độ mở rộng được nhà phân phối công bố, không nên mặc định rằng mọi hệ thống đều đạt khoảng cách này trong mọi điều kiện.

Vỏ kim loại và nguồn 100-240VAC

Thiết bị sử dụng vỏ kim loại và nguồn đầu vào 100-240VAC theo thông tin kỹ thuật được công bố. Kiểu thiết kế này phù hợp với nhu cầu lắp đặt tại tủ mạng hoặc các vị trí triển khai thiết bị mạng cần kết cấu chắc chắn.

Ngoài việc lựa chọn switch theo số lượng cổng, người dùng cũng nên kiểm tra nguồn điện, vị trí lắp đặt, cách đi dây và khả năng tản nhiệt của khu vực đặt thiết bị. Đối với hệ thống camera, việc bố trí switch gần khu vực cần cấp PoE có thể giúp việc đi cáp thuận tiện hơn, nhưng vẫn cần bảo đảm điều kiện vận hành phù hợp.

SINIC-3104POE phù hợp với nhu cầu nào?

• Hệ thống camera IP có tối đa 4 thiết bị cần cấp nguồn PoE từ switch.
• Điểm mạng nhỏ sử dụng Access Point hoặc thiết bị PoE.
• Điện thoại IP và các thiết bị tương thích IEEE 802.3af/at.
• Hệ thống cần truyền dữ liệu và cấp nguồn trên cùng đường cáp mạng.
• Các vị trí cần sử dụng chế độ truyền xa được công bố lên đến 250m.

Lưu ý khi lựa chọn và triển khai

Trước khi sử dụng SINIC-3104POE, nên kiểm tra số lượng thiết bị PoE, công suất tiêu thụ của từng thiết bị và tổng công suất cần thiết. Tổng công suất PoE của switch được công bố là 60W nên tổng nhu cầu của các thiết bị kết nối cần nằm trong phạm vi phù hợp.

Đồng thời, cần lưu ý rằng cả 4 cổng PoE và 2 cổng uplink đều sử dụng tốc độ 10/100M. Nếu hệ thống có thiết bị cần băng thông Gigabit hoặc có lưu lượng lớn, nên cân nhắc switch có cổng Gigabit thay vì chỉ dựa vào số lượng cổng PoE.

Với hệ thống camera, nên kiểm tra chất lượng cáp mạng, khoảng cách từ switch đến camera, nguồn điện và vị trí lắp đặt trước khi thi công. Việc tính toán công suất PoE và băng thông từ đầu sẽ giúp hạn chế tình trạng hệ thống không đáp ứng đúng nhu cầu sau khi lắp đặt.

Kết luận

SinicHome SINIC-3104POE là switch PoE 4 cổng 10/100M, 2 cổng uplink 10/100M, hỗ trợ IEEE 802.3af/at, tổng công suất PoE 60W và chế độ truyền xa lên đến 250m. Thiết bị phù hợp với các hệ thống camera IP, Access Point WiFi, điện thoại IP và nhu cầu mạng PoE quy mô nhỏ, trong đó tốc độ Fast Ethernet đáp ứng yêu cầu triển khai.
