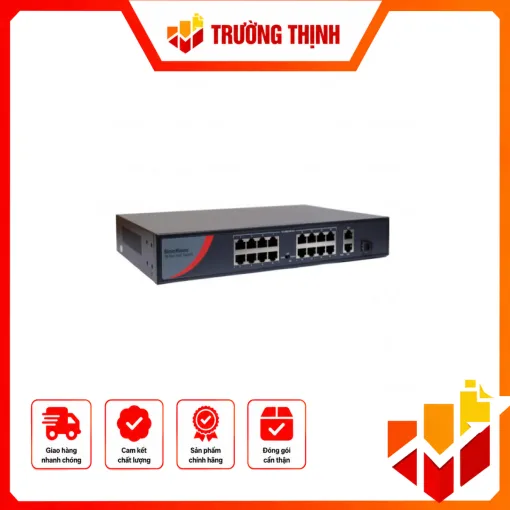

Switch mạng 16 cổng PoE 100M, 2 cổng uplink 10/100/1000M , 1 cổng UPLINK GIGABIT SFP Fiber Port – SN-5116P-E

SinicHome SN-5116P-E là gì?

SinicHome SN-5116P-E là switch mạng PoE 16 cổng thuộc dòng thiết bị mạng SinicHome, được thiết kế để kết nối các thiết bị Ethernet đồng thời cấp nguồn qua cáp mạng. Model này có 16 cổng PoE tốc độ 10/100M, kết hợp 2 cổng uplink RJ45 Gigabit và 1 cổng uplink Gigabit SFP Fiber. Cấu hình này phù hợp với các hệ thống cần nhiều cổng cấp nguồn PoE nhưng vẫn cần đường uplink tốc độ Gigabit để kết nối về router, switch trung tâm hoặc hệ thống mạng quang.

Cấu hình cổng kết nối

SN-5116P-E cung cấp 16 cổng Ethernet 10/100M hỗ trợ PoE, cùng 2 cổng Ethernet Gigabit làm uplink và 1 cổng SFP Gigabit. Các cổng PoE có thể sử dụng để kết nối camera IP và những thiết bị mạng tương thích chuẩn PoE. Hai cổng RJ45 Gigabit giúp kết nối lên hệ thống mạng với tốc độ cao hơn so với các cổng PoE 100M, trong khi cổng SFP Gigabit tạo thêm lựa chọn kết nối bằng đường truyền quang khi cần triển khai giữa các khu vực hoặc thiết bị mạng có khoảng cách phù hợp.

Khả năng cấp nguồn PoE

Thiết bị hỗ trợ chuẩn IEEE 802.3af/at và có tổng công suất PoE được công bố ở mức 300W. Công suất này cho phép triển khai tập trung nhiều thiết bị PoE trên cùng một switch, tùy thuộc mức tiêu thụ điện thực tế của từng thiết bị và tổng ngân sách công suất của hệ thống. Theo thông tin kỹ thuật được công bố, công suất tối đa mỗi cổng có thể đạt 30W với chuẩn PoE tương ứng.

Việc truyền dữ liệu và cấp nguồn trên cùng đường cáp Ethernet giúp giảm nhu cầu kéo thêm dây nguồn riêng tới từng thiết bị. Đây là cấu hình thường được sử dụng trong hệ thống camera IP, điểm truy cập mạng và các thiết bị đầu cuối hỗ trợ PoE.

Băng thông và khả năng truyền tải

SN-5116P-E có switching capacity 9.2Gbps, throughput được công bố ở mức 6.844Mpps và MAC Address 2K. Thiết bị hỗ trợ cơ chế Store and Forward, packet buffer 1.5Mb và Jumbo Frame 9216bytes theo thông tin kỹ thuật được công bố. Những thông số này cho thấy switch được thiết kế để xử lý nhiều kết nối Ethernet đồng thời trong mô hình mạng có nhiều thiết bị đầu cuối.

Hỗ trợ truyền dẫn khoảng cách xa

Model SN-5116P-E hỗ trợ chế độ mở rộng với khoảng cách truyền tải tối đa được công bố lên đến 250m. Khi triển khai thực tế, khoảng cách đạt được còn phụ thuộc loại cáp, chất lượng đường truyền, thiết bị đầu cuối và điều kiện lắp đặt. Vì vậy, với hệ thống cần truyền xa, nên kiểm tra thực tế tuyến cáp và thiết bị trước khi triển khai toàn bộ.

Tiêu chuẩn mạng và PoE

Thiết bị hỗ trợ các tiêu chuẩn IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z và IEEE 802.3x. Phần PoE tương thích IEEE 802.3af và IEEE 802.3at. Việc hỗ trợ các chuẩn Ethernet và PoE phổ biến giúp SN-5116P-E có thể được sử dụng trong các hệ thống mạng có thiết bị đầu cuối tương thích với những tiêu chuẩn này.

Thiết kế và nguồn điện

SN-5116P-E sử dụng vỏ kim loại. Thiết bị sử dụng nguồn vào AC 100-240V, 50/60Hz theo thông tin kỹ thuật được công bố. Một số tài liệu bán hàng cũng công bố tính năng chống sét cho thiết bị. Kích thước được công bố là 218 × 149 × 44mm và trọng lượng khoảng 1.08kg.

Ứng dụng của SinicHome SN-5116P-E

• Hệ thống camera IP cần nhiều cổng PoE tập trung.
• Mạng văn phòng có nhiều thiết bị Ethernet cần cấp nguồn qua PoE.
• Hệ thống mạng cần 2 đường uplink RJ45 Gigabit và thêm kết nối SFP Gigabit.
• Mô hình camera hoặc mạng cần hỗ trợ truyền dẫn xa ở chế độ mở rộng.
• Hệ thống cần kết nối uplink quang thông qua cổng SFP Gigabit.

Lưu ý khi triển khai

Trước khi lắp đặt, nên xác định số lượng thiết bị PoE, mức tiêu thụ công suất của từng thiết bị và tổng công suất cần sử dụng để bảo đảm phù hợp với ngân sách PoE 300W được công bố. Với các tuyến truyền xa, cần kiểm tra loại cáp và chất lượng đường truyền. Đồng thời, nên lựa chọn đúng module SFP và thiết bị đầu xa khi sử dụng cổng SFP Fiber. Việc phân bổ thiết bị vào các cổng PoE cũng nên được tính toán theo nhu cầu thực tế thay vì chỉ dựa trên số lượng cổng.

SinicHome SN-5116P-E là switch PoE 16 cổng với 16 cổng PoE 10/100M, 2 uplink RJ45 Gigabit và 1 uplink SFP Gigabit, tổng công suất PoE 300W, switching capacity 9.2Gbps và hỗ trợ truyền xa tối đa 250m ở chế độ mở rộng, phù hợp cho các hệ thống mạng và camera IP cần cấp nguồn tập trung.
