Đi dây mạng tủ rack không chỉ là một công việc kỹ thuật mà còn là một nghệ thuật sắp xếp và tổ chức thông tin trong không gian. Cách đi dây mạng tủ rack đóng vai trò quan trọng trong việc đảm bảo hiệu suất tối ưu của hệ thống mạng, đồng thời cung cấp khả năng mở rộng và bảo trì dễ dàng. Trong bài viết này, chúng ta sẽ cùng nhau khám phá cách đi dây mạng tủ rack một cách chi tiết, từ các tiêu chuẩn kỹ thuật, cách hướng dẫn đi dây, cho đến cách đấu kết nối các thiết bị mạng hiệu quả.

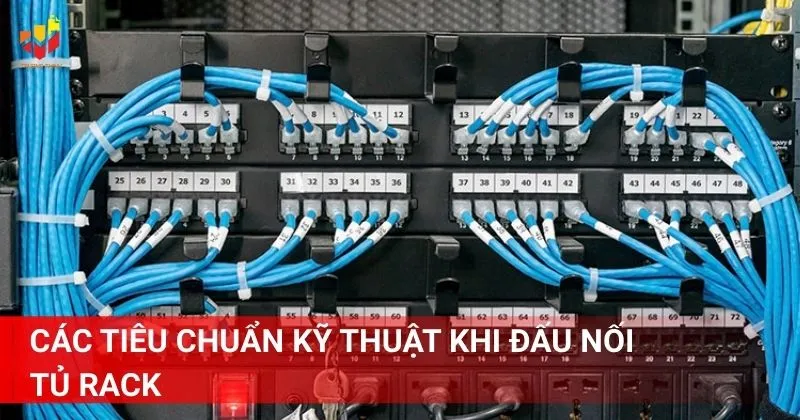

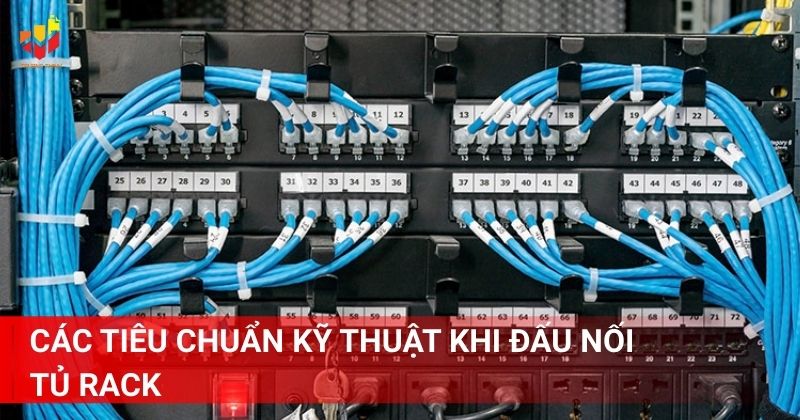

Các tiêu chuẩn kỹ thuật khi đấu nối tủ Rack
Khi thực hiện công việc đi dây trong tủ rack, việc nắm rõ các tiêu chuẩn kỹ thuật là rất quan trọng. Những tiêu chuẩn này không chỉ giúp đảm bảo tính năng của hệ thống mà còn bảo vệ thiết bị khỏi sự cố không mong muốn.
1. Tiêu chuẩn an toàn kết nối
Một trong những yếu tố quan trọng nhất khi tiến hành đấu nối trong tủ rack chính là đảm bảo an toàn điện. Điều này bao gồm việc sử dụng các thiết bị đã được chứng nhận và đảm bảo không có dây dẫn hở hay chập điện.
Đảm bảo rằng tất cả các hệ thống điện đều được đấu nối đúng cách và có đủ bảo vệ quá tải. Tủ rack nên được đặt ở nơi khô ráo, tránh ẩm thấp để giảm thiểu nguy cơ chập điện.
2. Tiêu chuẩn kết nối
Việc kết nối các thiết bị trong tủ rack phải tuân theo các tiêu chuẩn về cáp và đầu nối. Các cáp mạng như Cat5e, Cat6, hoặc Cat6a đều có những tiêu chuẩn riêng về chiều dài tối đa và băng thông.
Lựa chọn loại cáp phù hợp sẽ ảnh hưởng đến tốc độ truyền tải và chất lượng tín hiệu. Đảm bảo cáp được kéo thẳng, không bị xoắn hay bị đè lên các vật nặng.
3. Tiêu chuẩn tổ chức dây
Tổ chức dây là một phần không thể thiếu trong việc đi dây mạng tủ rack. Dây cáp cần được sắp xếp gọn gàng, dễ dàng quản lý và bảo trì.
Sử dụng các dụng cụ như kẹp dây, dây buộc, hoặc giá đỡ cáp để giữ cho dây không bị rối. Một cấu trúc tốt sẽ giúp người quản trị hệ thống dễ dàng hơn trong việc xác định và sửa chữa lỗi khi cần thiết.
4. Tiêu chuẩn về quản lý nhiệt độ
Quản lý nhiệt độ trong tủ rack là rất quan trọng để đảm bảo các thiết bị hoạt động hiệu quả. Nhiệt độ cao có thể dẫn đến việc thiết bị bị giảm hiệu suất hoặc thậm chí bị hư hỏng.
Sử dụng quạt tản nhiệt hoặc các thiết bị làm mát để giữ cho tủ rack luôn ở mức nhiệt độ ổn định. Ngoài ra, cần lưu ý đến khoảng không gian giữa các thiết bị để không gây cản trở luồng không khí.

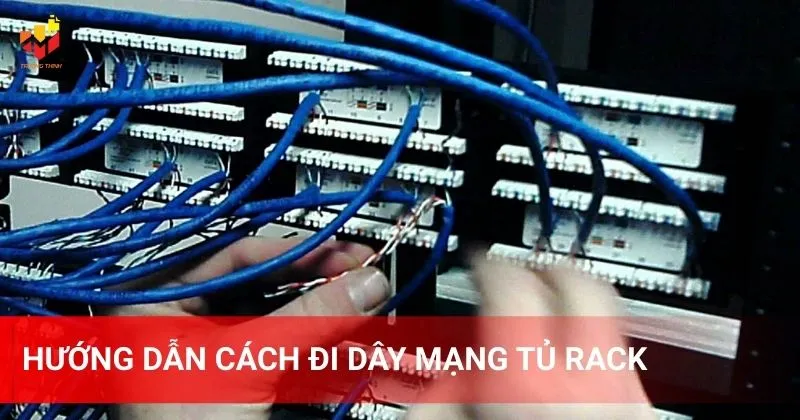

Hướng dẫn cách đi dây mạng tủ Rack
Việc đi dây đúng cách trong tủ rack không chỉ giúp hệ thống hoạt động hiệu quả mà còn tạo điều kiện thuận lợi cho việc bảo trì và nâng cấp trong tương lai. Dưới đây là hướng dẫn chi tiết về cách đi dây mạng tủ rack.

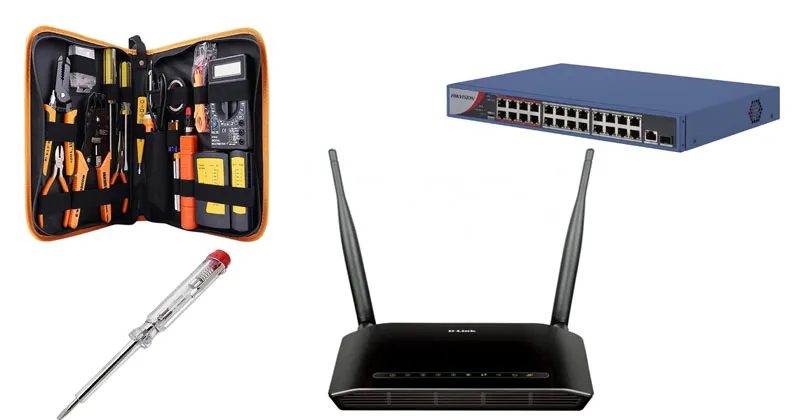

1. Chuẩn bị công cụ và vật liệu
Trước khi bắt đầu đi dây, bạn cần chuẩn bị đầy đủ các công cụ và vật liệu cần thiết. Các vật liệu bao gồm cáp mạng, đầu nối RJ45, patch panel và các thiết bị khác như switch, router. Các công cụ cần thiết có thể bao gồm dao cắt dây, bút thử điện, đồng hồ ohm, và dụng cụ bóc dây.
2. Cách đi dây mạng tủ Rack chi tiết
Bước 1. Bấm đầu dây mạng và lắp giắc cắm đúng chuẩn: Trước tiên, bạn cần tiến hành bấm đầu dây mạng và gắn jack cắm theo đúng tiêu chuẩn kỹ thuật. Đảm bảo điểm tiếp xúc giữa lõi dây và jack chắc chắn, truyền tín hiệu tốt, tránh tình trạng lỏng hoặc sai chuẩn gây mất kết nối.
Bước 2. Kiểm tra chất lượng đường dây và đầu nối: Bằng cách sử dụng thiết bị test cáp mạng chuyên dụng để đo độ dài, kiểm tra khả năng truyền tải và phát hiện lỗi kết nối. Nếu phát hiện dây bị gãy, nhiễu hoặc đầu nối không đạt chuẩn, hãy thay thế ngay để đảm bảo hiệu suất hệ thống mạng luôn ổn định.
Bước 3. Xác định và đánh dấu vị trí thiết bị mạng: Trước khi bắt đầu đi dây, bạn cần định vị và đánh dấu rõ ràng vị trí của các thiết bị trong tủ mạng. Đặc biệt, khi lắp với số lượng nhiều, bạn nên đánh số hoặc dán nhãn để dễ dàng nhận biết và quản lý khi cần bảo trì.
Bước 4. Đi dây từ trên xuống dưới theo đường thẳng: Bắt đầu từ các thiết bị đặt ở vị trí cao nhất trong tủ mạng, sau đó đi dây xuống các thiết bị bên dưới. Luôn giữ dây đi thẳng, tránh uốn cong hoặc gập gấp, bởi điều này có thể ảnh hưởng trực tiếp đến tốc độ truyền tải và gây sự cố mạng không mong muốn.
Bước 5. Thi công dây mạng quang (Nếu có): Với hệ thống mạng sử dụng cáp quang, cần thực hiện quy trình đi dây tương tự như với cáp đồng, nhưng phải chuẩn bị đầy đủ dụng cụ chuyên dụng và đảm bảo tiêu chuẩn an toàn cho cáp quang.
Bước 6: Kiểm tra tổng thể hệ thống sau khi hoàn thiện. Cuối cùng, bạn nên rà soát lại toàn bộ đầu cắm, đường dây, bố trí thiết bị và các yếu tố liên quan. Nếu phát hiện vấn đề, cần xử lý ngay để đảm bảo hệ thống mạng vận hành ổn định và đạt hiệu suất tối đa.

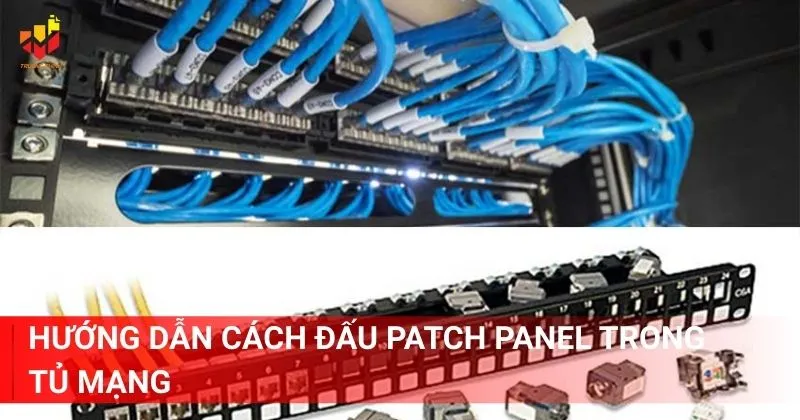

Hướng dẫn cách đấu Patch Panel trong tủ mạng
Patch panel là một phần quan trọng trong cấu trúc tủ rack, giúp kết nối các thiết bị mạng một cách linh hoạt và hiệu quả. Hãy cùng tìm hiểu từng bước để đấu patch panel một cách chính xác.
Bước 1: Cố định dây mạng ở mặt sau Patch Panel
- Mặt trước của Patch Panel thường được sử dụng để kết nối dây nhảy (Patch cord) sang switch thông qua các jack RJ45, còn mặt sau là nơi cố định cáp mạng đi từ các thiết bị như máy tính, camera, bộ phát WiFi,… đến patch panel.
- Khi đấu nối, hãy bấm dây mạng vào các hạt mạng (IDC terminal) trên patch panel theo đúng chuẩn A hoặc chuẩn B đã được ký hiệu và đánh số port sẵn. Khi nhấn dây vào rãnh, đặt lưỡi dao của dụng cụ hướng ra ngoài để dễ dàng cắt bỏ phần dây thừa, đồng thời dùng dây rút để bó gọn các sợi cáp, giúp hệ thống gọn gàng và dễ bảo trì.
Bước 2: Gắn patch panel vào tủ rack
Trên patch panel có 4 lỗ cố định ở 4 góc, tương ứng với 2 thanh dọc phía trước của tủ rack. Bạn có thể bắt bu-lông bằng tay, nhưng để đảm bảo độ chắc chắn và an toàn lâu dài, nên sử dụng cờ lê hoặc dụng cụ siết chuyên dụng.
Bước 3: Kết nối dây từ mặt trước patch panel đến switch
- Sau khi cố định xong, tiến hành cắm dây mạng từ các cổng ở mặt trước patch panel sang các port trên switch. Bạn có thể tự bấm dây mạng theo chuẩn hoặc sử dụng dây mạng đúc sẵn hai đầu.
- Để thuận tiện quản lý và nâng cao tính thẩm mỹ, nên dùng color boot để đánh dấu các dây, đồng thời ưu tiên loại cáp có lớp chống oxy hóa nhằm tăng độ bền và đảm bảo hiệu suất truyền tải lâu dài.
Trường Thịnh Telecom – Nhà phân phối tủ Rack chính hãng giá tốt tại Việt Nam
Trường Thịnh là một trong những nhà phân phối hàng đầu tại Việt Nam về các thiết bị tủ rack và các giải pháp hạ tầng mạng. Với nhiều năm kinh nghiệm cung cấp và phân phối tủ rack, các thiết bị mạng, Trường Thịnh luôn được khách hàng tin tưởng và đồng hành lâu dài.
- Chất lượng sản phẩm: Trường Thịnh cam kết cung cấp các sản phẩm tủ rack chính hãng, đảm bảo chất lượng và độ bền cao. Mọi sản phẩm đều được kiểm tra chất lượng trước khi đến tay khách hàng, giúp giảm thiểu rủi ro và mang lại sự yên tâm cho khách hàng khi quyết định lựa chọn sản phẩm.
- Đội ngũ nhân viên chuyên nghiệp: Đội ngũ nhân viên của Trường Thịnh được đào tạo chuyên môn cao và kinh nghiệm phong phú trong lĩnh vực mạng – viễn thông. Luôn sẵn sàng hỗ trợ tư vấn cho khách hàng về các giải pháp tối ưu.
- Giá cả hợp lý: Trường Thịnh tự hào mang đến cho khách hàng các sản phẩm chất lượng với mức giá hợp lý nhất thị trường. Chúng tôi thường xuyên có các chương trình khuyến mãi và ưu đãi cho khách hàng thân thiết.
- Dịch vụ hậu mãi tốt: Một trong những điểm mạnh của Trường Thịnh chính là dịch vụ hậu mãi sau bán hàng. Chúng tôi cam kết bảo trì và hỗ trợ khách hàng trong suốt thời gian sử dụng sản phẩm. Nếu có bất kỳ vấn đề gì về sản phẩm, bạn hãy yên tâm sẽ nhận được sự hỗ trợ nhanh chóng và hiệu quả.
Đi dây mạng tủ rack không đơn thuần là một quy trình kỹ thuật mà còn là một nghệ thuật tổ chức thông tin. Việc nắm vững các tiêu chuẩn kỹ thuật, thực hiện đúng các bước đi dây và đấu nối thiết bị sẽ giúp đảm bảo hệ thống mạng hoạt động hiệu quả và ổn định. Hãy cân nhắc các giải pháp từ Trường Thịnh để có được những sản phẩm chính hãng với giá tốt nhất, đồng thời nhận được sự tư vấn và hỗ trợ tận tình từ đội ngũ chuyên nghiệp.
