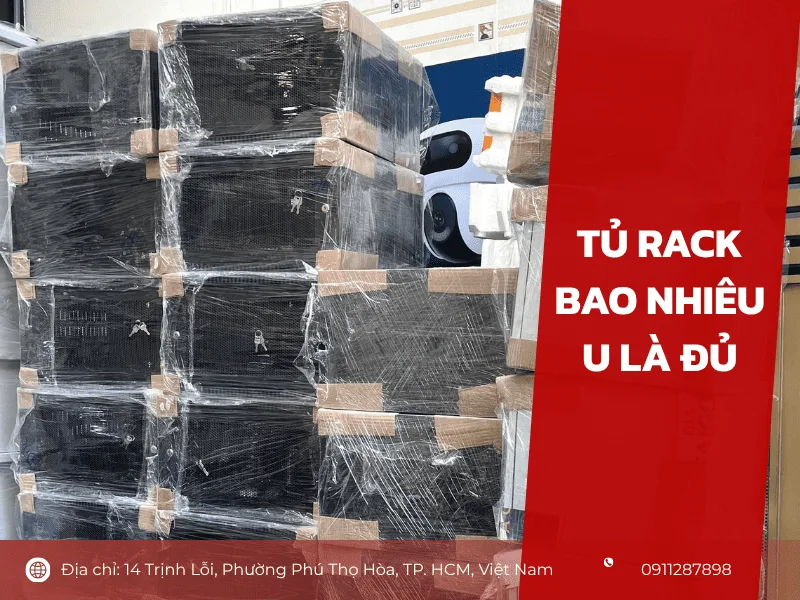

Tủ rack bao nhiêu U là đủ? Cách tính theo thiết bị và nhu cầu sử dụng

Một văn phòng đang chuẩn bị đưa router, switch và các đường cáp mạng vào tủ, nhưng danh sách thiết bị chưa cho biết nên chọn loại 6U, 10U hay 15U. Nếu chỉ đếm số món, tủ có thể vừa chiều cao trên giấy nhưng lại thiếu chỗ đi dây, lắp khay hoặc bổ sung thiết bị sau này. Để xác định tủ rack bao nhiêu U là đủ , hãy cộng chiều cao lắp đặt theo thông số của từng thiết bị, dành phần không gian cần thiết cho vận hành và dự phòng có cơ sở.

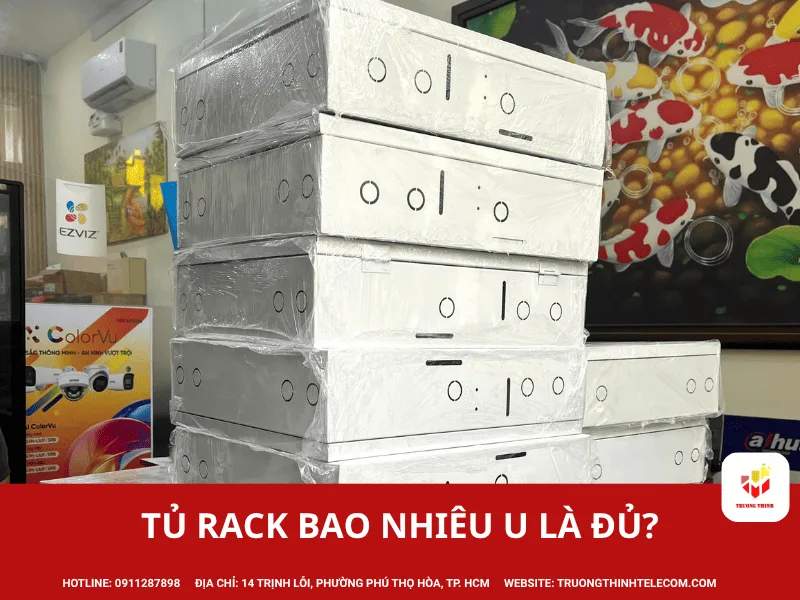

Tủ rack bao nhiêu U là đủ? Ước lượng nhanh theo cấu hình thiết bị

Cách ước lượng nhanh là lập danh sách thiết bị sẽ được lắp vào ray, ghi số U của từng món theo tài liệu kỹ thuật rồi cộng lại. Tiếp đó, xác định phụ kiện nào cần chiếm vị trí lắp đặt, không gian cần cho việc đi cáp và khả năng mở rộng. Không nên mua tủ Rack có số U vừa khít tổng thiết bị nếu hệ thống vẫn cần thêm thanh quản lý cáp, khay hoặc thiết bị trong thời gian tới.

Chẳng hạn, một văn phòng nhỏ có router, switch và patch panel có thể cần ít không gian lắp đặt hơn một hệ thống camera có đầu ghi, switch PoE và nhiều đường cáp đi về tủ. Tuy nhiên, số U của từng thiết bị không giống nhau giữa mọi model. Một switch có thể được thiết kế để gắn rack ở chiều cao tiêu chuẩn, trong khi thiết bị khác cần khay đỡ hoặc có kích thước không phù hợp để bắt trực tiếp lên ray. Vì vậy, chỉ nên chốt cỡ tủ sau khi kiểm tra thông số của đúng model sẽ sử dụng.

Với hệ thống camera, hãy ghi riêng đầu ghi, switch PoE, patch panel nếu có và các phụ kiện quản lý dây. Đầu ghi đặt trên khay có thể không chiếm U theo cách thiết bị bắt ray chiếm U, nhưng khay vẫn sử dụng một khoảng không gian trong tủ và có thể cản luồng khí nếu bố trí không hợp lý. Tương tự, hệ thống mạng văn phòng cần tính cả vị trí đi dây từ patch panel đến switch, thay vì chỉ xếp các thiết bị sát nhau để giảm tổng chiều cao. Trước khi chọn giữa 6U, 10U và 15U, hãy kiểm tra ba điều kiện:

• Chiều cao: các thiết bị và phụ kiện dự kiến đã được cộng theo thông số thực tế hay chưa?
• Không gian vận hành: còn chỗ thao tác đầu nối, đi dây, mở cửa và tháo thiết bị để bảo trì hay không?
• Điều kiện lắp đặt: tủ có đủ chiều sâu, tải trọng phù hợp và phương án thông gió đáp ứng cấu hình hay không?

Số U cho biết không gian lắp thiết bị theo chiều cao, nhưng không thể hiện đầy đủ thể tích sử dụng bên trong hoặc khả năng chịu tải. Nếu tủ đủ U mà thiết bị quá sâu, dây nguồn chạm cửa hoặc không còn đường thoát khí, phương án vẫn chưa phù hợp. Đây là lý do nên xác định cấu hình và vị trí lắp trước khi đặt mua, thay vì chọn tủ theo con số được đề xuất chung.

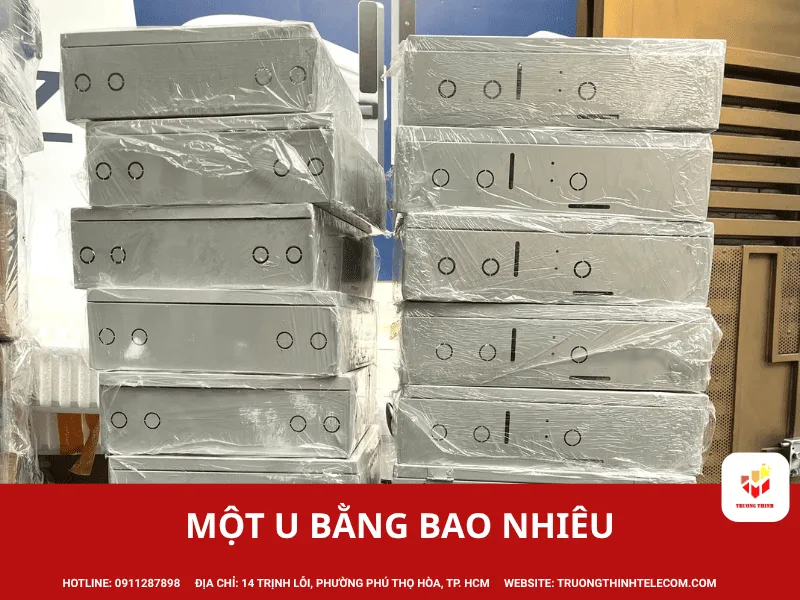

Một U bằng bao nhiêu và cách cộng chiều cao thiết bị trong tủ rack

1U tương đương 1,75 inch, tức khoảng 44,45 mm (4,445 cm) chiều cao lắp đặt theo quy ước rack tiêu chuẩn. Số U biểu thị phần không gian theo chiều cao dành cho thiết bị gắn vào hệ ray. Ví dụ, thiết bị được ghi là 2U cần khoảng chiều cao lắp đặt bằng hai đơn vị U; điều đó không có nghĩa chiều sâu hay chiều rộng của thiết bị cũng được đo bằng U.

Để tính đúng, hãy xem datasheet hoặc tài liệu kỹ thuật của từng model và tìm thông số chiều cao lắp rack, thường được ghi bằng U hoặc bằng kích thước vật lý kèm thông tin tương thích rack. Không nên nhìn ảnh sản phẩm rồi tự kết luận thiết bị là 1U hay 2U, bởi tỷ lệ trong ảnh không phản ánh chính xác kích thước. Nếu tài liệu chỉ ghi chiều cao tổng thể mà chưa xác nhận khả năng gắn rack, cần kiểm tra thêm bộ gá hoặc khay tương thích.

Lưu ý: Các giá trị trong bảng là giả định phục vụ phép tính, không phải thông số chung của mọi thiết bị hoặc khay đỡ. Khi triển khai, hãy thay bằng số liệu của đúng sản phẩm.

Cần phân biệt U hữu dụng bên trong với chiều cao bên ngoài của tủ. Khung, nóc, đáy, chân đế hoặc bánh xe có thể làm kích thước tổng thể lớn hơn phần chiều cao dành cho thiết bị. Do đó, không thể lấy chiều cao ngoài của tủ rồi chia cho 4,445 cm để kết luận chính xác số U lắp được. Khi bố trí tủ trong hốc tường, dưới bàn hoặc trong phòng có giới hạn chiều cao, hãy kiểm tra cả kích thước ngoài trên bản vẽ sản phẩm. Khi cộng U, nên tách các hạng mục thành ba nhóm:

• Thiết bị bắt ray: cộng số U theo tài liệu của router, switch, patch panel, máy chủ hoặc thiết bị tương ứng.
• Phụ kiện chiếm vị trí lắp: tính U của khay, thanh quản lý cáp, bảng phân phối điện hoặc phụ kiện khác theo quy cách thực tế.
• Thiết bị đặt rời: xác định khay hoặc phương án đỡ cần dùng. Dù bản thân thiết bị không được tính như thiết bị bắt ray, nó vẫn chiếm thể tích và có thể ảnh hưởng đến việc tiếp cận các thiết bị khác.

Sau khi có tổng U hiện tại, hãy ghi thêm phần dự phòng theo kế hoạch cụ thể, chẳng hạn dự kiến lắp thêm một switch hoặc bổ sung patch panel khi mở rộng số điểm mạng. Không cần cộng dự phòng một cách tùy ý; hãy nêu rõ hạng mục nào có thể phát sinh và kiểm tra xem tủ có đáp ứng được cả chiều sâu, tải trọng cùng nhu cầu tản nhiệt của hạng mục đó hay không.

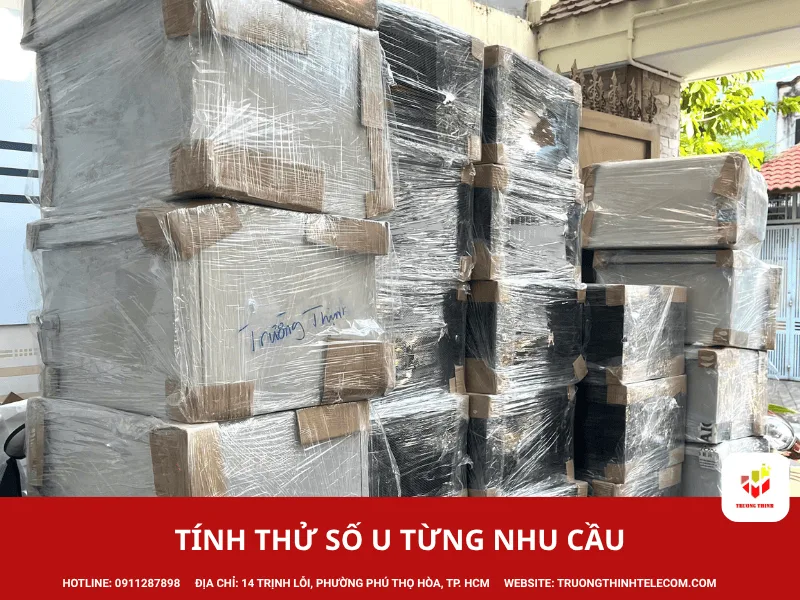

Tính thử số U cho mạng văn phòng, hệ thống camera và phòng server nhỏ

Cùng một câu hỏi chọn tủ rack có thể cho ra kết quả khác nhau khi chuyển từ mạng văn phòng sang hệ thống camera hoặc phòng server. Bảng dưới đây minh họa cách lập phép tính ban đầu. Các số U là giả định để trình bày phương pháp; trước khi đặt hàng, cần xác minh chiều cao lắp đặt của từng model, phụ kiện thực tế và không gian vận hành.

Các ví dụ không có nghĩa mọi router, switch, đầu ghi hoặc máy chủ đều mang chiều cao như trên. Nếu một đầu ghi không có bộ gá rack, người dùng có thể cần khay phù hợp; khi đó phép tính phải tính phần U của khay và khoảng trống thực tế. Trường hợp thiết bị có chiều sâu lớn, tủ vẫn có thể không vừa dù tổng U còn dư. Đây là bước xác minh cần hoàn tất trước khi dùng phép tính để chốt đơn.

• Với mạng văn phòng: bắt đầu từ số cổng cần kết nối và các thiết bị đang có. Nếu router, switch và patch panel đều gắn ray, hãy cộng U theo thông số tương ứng. Tiếp đó, xác định dây từ patch panel đến switch sẽ đi như thế nào, có cần thanh quản lý cáp hay không và còn dự kiến lắp thêm thiết bị nào. Danh mục thiết bị, phụ kiện và khối lượng vật tư có thể được đối chiếu cùng danh mục vật tư CNTT phục vụ hệ thống mạng trước khi hoàn thiện cấu hình.
• Với hệ thống camera: cần xác định đầu ghi có đặt trên khay hay được lắp theo chuẩn rack, switch PoE chiếm bao nhiêu U và số tuyến cáp cần đưa về tủ. Đừng xem khay là khoảng trống miễn phí: khay sử dụng không gian lắp đặt, còn thiết bị đặt trên đó có thể làm việc đi dây và thoát nhiệt khó hơn. Nếu hệ thống đang triển khai nhiều camera, số lượng tuyến cáp, chiều dài dây và đường đi vào tủ cũng ảnh hưởng đến cách bố trí bên trong. Có thể đối chiếu khối lượng tuyến với phương án cung cấp cáp mạng theo khối lượng thực tế của dự án để tránh bỏ sót vật tư khi chuẩn bị lắp đặt.
• Với phòng server nhỏ: tổng U là một phần của bài toán. Máy chủ và thiết bị lưu trữ có thể nặng, sâu và tỏa nhiệt nhiều hơn thiết bị mạng thông thường. Cần kiểm tra chiều sâu hữu dụng của tủ cùng khoảng trống cho dây nguồn, cáp dữ liệu và thao tác bảo trì; đồng thời xác minh tải trọng của tủ, ray và cách cố định. Nếu chỉ cộng chiều cao rồi chọn tủ vừa khít, việc lắp thiết bị có thể gặp trở ngại dù phép tính U ban đầu không sai.

Để tính phần dự phòng cho 6–12 tháng tới, hãy phân biệt thiết bị đã xác nhận với hạng mục mới chỉ dự kiến. Ví dụ, nếu kế hoạch đã có thêm một switch, hãy cộng số U của model dự kiến hoặc ghi rõ mức ước lượng cần kiểm tra. Nếu chưa biết chắc số lượng, hãy ghi thành hạng mục dự phòng thay vì coi đó là thiết bị đã chốt. Cách này giúp người phụ trách so sánh được phương án tủ hiện tại với phương án có khả năng mở rộng, đồng thời tránh mua dư chỉ vì một dự định chưa rõ thời điểm.

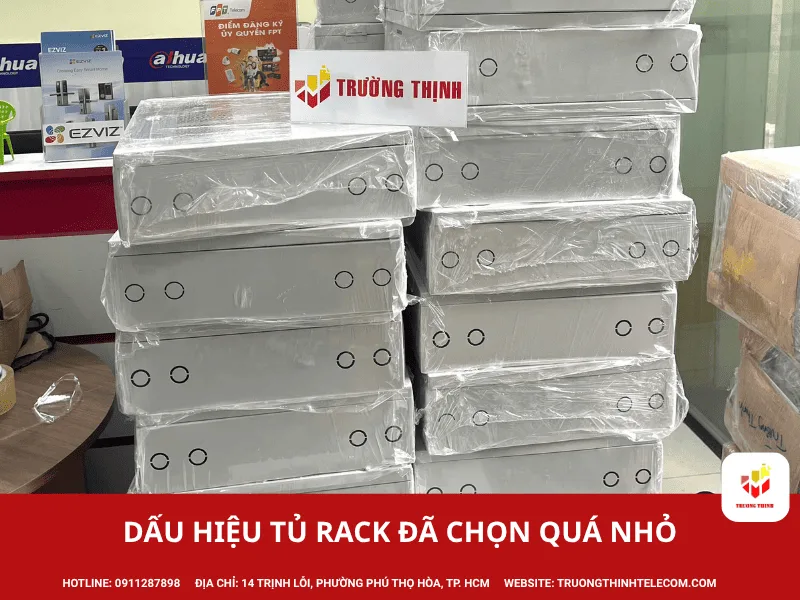

Dấu hiệu tủ rack đã chọn quá nhỏ dù tổng U trên giấy vẫn đủ

Một tủ rack có thể còn đủ vị trí lắp thiết bị theo phép tính nhưng vẫn gây khó khăn khi đưa vào vận hành. Tình huống thường gặp là router, switch và patch panel đã được bố trí kín các vị trí dự kiến, trong khi dây nguồn, đầu nối mạng và phụ kiện quản lý cáp chưa được tính đầy đủ. Khi đó, vấn đề không đơn thuần nằm ở số U mà còn liên quan đến chiều sâu, tải trọng và khả năng thao tác bên trong tủ.

Không còn khoảng trống để đi dây và bảo trì

Nếu các bó cáp phải ép sát thiết bị, đầu nối bị kéo căng hoặc kỹ thuật viên khó rút một thiết bị ra để thay thế, cách bố trí đang thiếu không gian thao tác. Dây mạng và dây nguồn cần được dẫn theo tuyến hợp lý, tránh gập quá mức hoặc che các cổng cần sử dụng. Thanh quản lý cáp cũng có thể chiếm vị trí lắp đặt riêng, vì vậy cần đưa phụ kiện này vào sơ đồ bố trí ngay từ đầu.

Trước khi đặt mua, hãy đánh dấu vị trí dự kiến của từng thiết bị trên sơ đồ mặt trước tủ. Kiểm tra xem còn khoảng trống để thao tác với đầu nối, thay dây và bổ sung thiết bị hay không. Nếu chỉ còn vừa đủ chỗ bắt ray mà không thể bảo trì thuận tiện, nên xem lại phương án bố trí hoặc chọn tủ có dung lượng lớn hơn.

Thiết bị quá sâu hoặc vướng cửa tủ

Chiều cao U không cho biết thiết bị có vừa chiều sâu hay không. Một switch hoặc máy chủ có thể chiếm ít U nhưng phần thân thiết bị, đầu nối và dây nguồn phía sau lại cần khoảng trống đáng kể. Nếu cửa tủ chạm đầu cắm, dây bị ép khi đóng cửa hoặc thiết bị không thể lắp đúng vị trí trên ray, tủ đó không phù hợp dù tổng U còn dư.

Hãy đo chiều sâu thực tế của thiết bị, đồng thời tính cả phần nhô ra của đầu nối và khoảng uốn dây theo hướng dẫn của nhà sản xuất. Tiếp đó, đối chiếu với chiều sâu lắp đặt hữu dụng của tủ, không chỉ dựa vào kích thước bên ngoài. Cần kiểm tra cả khoảng trống phía trước để mở cửa, thao tác với thiết bị và phía sau nếu hệ thống yêu cầu tiếp cận mặt kết nối.

Thông gió kém hoặc tải trọng vượt giới hạn

Thiết bị đặt sát nhau có thể cản luồng khí, đặc biệt khi đầu ghi, switch PoE hoặc máy chủ hoạt động liên tục và sinh nhiệt đáng kể. Không nên bịt khe thông gió bằng bó cáp hay đặt phụ kiện chắn trước đường hút, thoát khí của thiết bị. Nếu tủ có quạt, cần kiểm tra hướng lưu thông khí và vị trí lắp quạt theo cấu hình thực tế; lắp thêm quạt không tự động khắc phục được mọi cách bố trí sai.

Tải trọng cũng cần được kiểm tra độc lập với số U. Hãy cộng khối lượng thiết bị và phụ kiện, rồi đối chiếu giới hạn tải của tủ, ray và phương án cố định. Với tủ treo tường, khả năng chịu tải của bề mặt lắp và bộ gá là yếu tố quan trọng. Trước khi chốt cấu hình, có thể tham khảo hướng dẫn chọn tủ rack server theo cấu hình và kích thước thiết bị để rà soát thêm các yêu cầu về kết cấu và kích thước.

Kiểm tra nhanh trước khi mua:

• Ghi lại chiều cao U, chiều sâu và khối lượng của từng thiết bị.
• Xác định vị trí đầu nối, đường đi dây và khoảng uốn cáp cần thiết.
• Kiểm tra cửa, ray, điểm vào cáp và khoảng trống thao tác.
• Đối chiếu tải trọng cho phép và cách cố định tủ.
• Đảm bảo bố trí không chặn đường thông gió và có thể bảo trì khi hệ thống hoạt động.

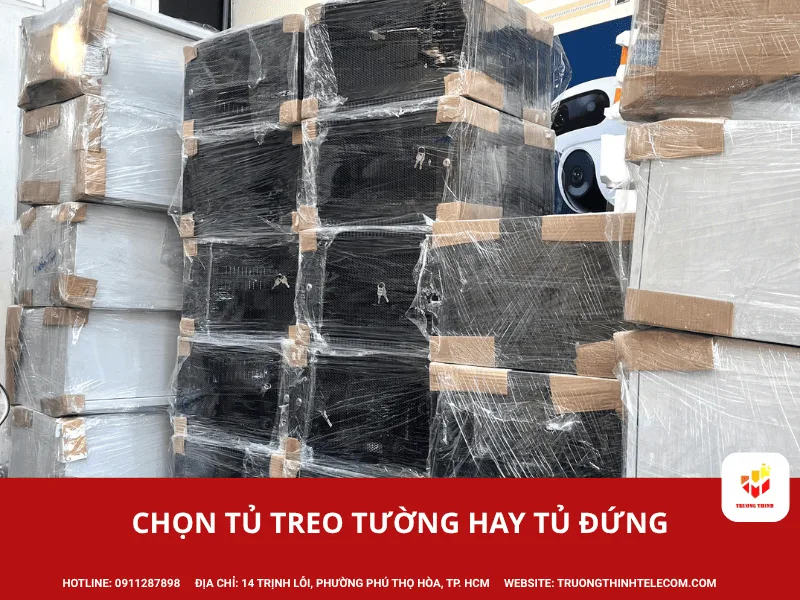

Chọn tủ treo tường hay tủ đứng sau khi đã tính đủ U

Sau khi tính được số U, bước tiếp theo là chọn kiểu tủ phù hợp với vị trí lắp và điều kiện vận hành. Tủ treo tường giúp tiết kiệm diện tích sàn, thường phù hợp với điểm mạng có số thiết bị vừa phải. Tủ đứng tạo điều kiện bố trí hệ thống lớn hơn hoặc thiết bị nặng hơn khi cấu hình yêu cầu, nhưng cần mặt bằng và lối tiếp cận phù hợp. Không nên quyết định chỉ dựa trên việc tủ có đủ U hay không.

Khi nào tủ treo tường là phương án hợp lý?

Hãy hình dung một cửa hàng hoặc văn phòng nhỏ có router, switch và patch panel, tất cả đều có kích thước phù hợp để bố trí trong một tủ treo tường. Phương án này có thể tiết kiệm diện tích, giữ thiết bị tập trung và hạn chế dây cáp nằm lộ bên ngoài. Tuy nhiên, trước khi chọn, cần kiểm tra tải tổng, chất lượng tường, bộ gá, chiều sâu thiết bị và khoảng không cần thiết để mở cửa.

Nếu vị trí lắp nằm trên cao hoặc gần khu vực có người qua lại, hãy đảm bảo kỹ thuật viên vẫn có thể tiếp cận để thay dây và bảo trì an toàn. Không nên chọn tủ quá nhỏ chỉ vì muốn gọn mắt, nhất là khi dự kiến bổ sung thêm switch hoặc các tuyến cáp mới.

Khi nào nên xem xét tủ đứng?

Tủ đứng đáng cân nhắc khi hệ thống có nhiều thiết bị, máy chủ hoặc thiết bị lưu trữ sâu, cần tổ chức nhiều bó cáp và thường xuyên bảo trì. Loại tủ này có thể cung cấp thêm không gian lắp đặt và thuận tiện cho việc bố trí nguồn điện, quản lý cáp theo từng khu vực. Đổi lại, cần dành chỗ cho kích thước bên ngoài, thao tác mở cửa và lối đi phục vụ bảo trì.

Hãy dùng điều kiện thực tế để quyết định: nếu thiết bị nhẹ, chiều sâu phù hợp và vị trí tường đáp ứng tải thì tủ treo tường có thể đủ dùng; nếu cần đặt thiết bị nặng, sâu hoặc mở rộng nhiều, hãy đánh giá phương án tủ đứng. Trong cả hai trường hợp, cần kiểm tra kích thước ngoài, đường cáp vào tủ, ổ điện, tiếp địa và khả năng tiếp cận mặt trước hoặc mặt sau theo thiết kế. Số U là một tiêu chí, không phải căn cứ duy nhất để xác định kiểu tủ.

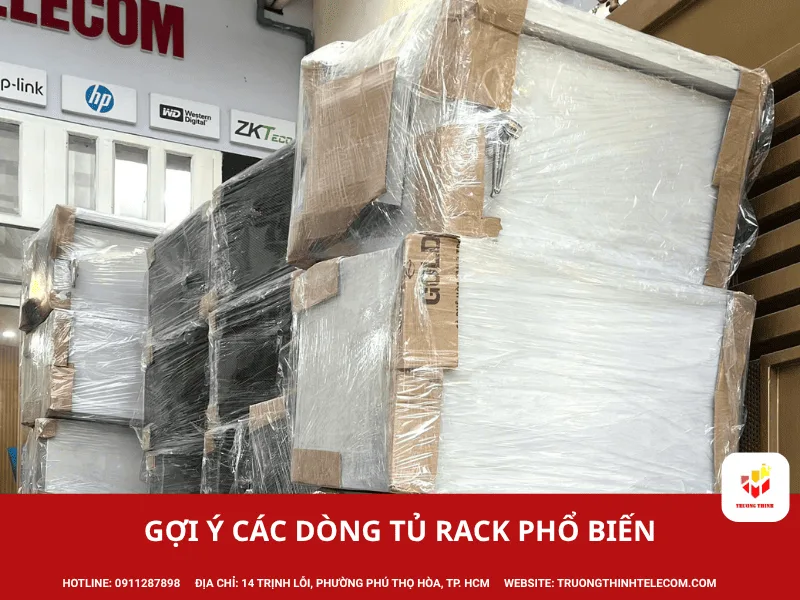

Gợi ý các dòng tủ rack phổ biến tại Trường Thịnh Telecom theo nhu cầu

Để bạn dễ dàng lựa chọn đúng mẫu tủ tương ứng với số U đã tính toán, dưới đây là các dòng tủ mạng tiêu chuẩn đang được phân phối chính hãng:

Nhóm tủ rack treo tường (4U – 6U – 10U): Dành cho văn phòng nhỏ, cửa hàng, chi nhánh

• Tủ rack treo tường 4U D400: Cực kỳ nhỏ gọn, phù hợp cho modem nhà mạng, 1 switch 8–16 port và đầu ghi camera nhỏ.
• Tủ rack treo tường 6U D400 / D600: Dòng tủ quốc dân cho mạng văn phòng nhỏ (Switch 24 port, router, patch panel, PDU 3 chấu và 1 quạt tản nhiệt). Nếu dùng switch hoặc đầu ghi sâu, nên chọn bản 6U D600.
• Tủ rack treo tường 10U D500 / D600: Lựa chọn hoàn hảo khi bạn cần thêm thanh quản lý cáp, khay chứa modem/router phụ và dự phòng mở rộng thêm 1–2 switch trong tương lai.

Nhóm tủ rack đứng có bánh xe (9U – 10U – 12U – 15U – 20U): Dành cho camera tập trung và phòng IT vừa

• Tủ rack 9U D600 / 10U D600 có bánh xe: Thiết kế khung thép chịu tải cao (lên đến 300 kg), dễ dàng di chuyển dưới gầm bàn hoặc góc phòng kỹ thuật, thích hợp cho hệ thống 16–32 camera kèm switch PoE công suất lớn.
• Tủ rack 15U – 20U (D600 / D800): Đủ không gian để lắp đặt switch core, router chuyên dụng, bộ lưu điện UPS dạng rackmount và máy chủ dạng rack cỡ nhỏ.

Nhóm tủ rack Server chuyên dụng & Ngoài trời (Outdoor):

• Tủ rack Outdoor 10U D500 / D600 ngoài trời: Vỏ thép sơn tĩnh điện chống gỉ sét, chống nước, chống bụi chuẩn công nghiệp, trang bị khóa an toàn cho các điểm truyền dẫn ngoài trời hoặc nhà xưởng.
• Tủ rack tủ mạng lớn (27U, 32U, 42U APC / tiêu chuẩn 19 inch): Chuyên dụng cho data center, phòng server doanh nghiệp cần tích hợp đầy đủ hệ thống làm mát đối lưu, thanh phân phối nguồn PDU chuyên nghiệp và quản lý hàng trăm đường cáp.

Bảng kiểm trước khi đặt mua tủ rack để tránh phát sinh lúc lắp thiết bị

Trước khi chốt đơn, hãy đối chiếu danh sách thiết bị với thông số của tủ và phụ kiện dự kiến. Bảng kiểm dưới đây giúp phát hiện những thông tin còn thiếu trước khi giao hàng hoặc bắt đầu lắp đặt.

Phân biệt thiết bị đã chốt và thiết bị dự kiến bổ sung

Nếu danh sách thiết bị chưa hoàn chỉnh, hãy chia thành hai nhóm: thiết bị chắc chắn sẽ lắp và thiết bị có khả năng bổ sung. Cộng số U của nhóm đã xác nhận trước, sau đó tính phần dự phòng dựa trên kế hoạch cụ thể, chẳng hạn thêm một switch hoặc một khay trong 6–12 tháng tới. Không nên cộng mọi khả năng giả định như thể chúng đều chắc chắn xảy ra, nhưng cũng không nên mua tủ vừa khít khiến một thay đổi nhỏ buộc phải thay toàn bộ tủ.

Với dự án có nhiều điểm mạng, nên đối chiếu danh sách thiết bị, phụ kiện và khối lượng theo từng vị trí lắp. Bảng dự toán bóc tách vật tư mạng có thể hỗ trợ rà soát các hạng mục cần chuẩn bị, tránh bỏ sót phụ kiện khi triển khai.

Cuối cùng, hãy xác nhận lại cấu hình bằng thông số của model sẽ mua, thay vì dùng kích thước ước lượng từ ảnh hoặc thông tin truyền miệng. Nếu cần đối chiếu danh sách thiết bị mạng, phụ kiện và vật tư bổ sung, có thể xem danh mục vật tư CNTT phục vụ hệ thống mạng. Với công trình cần tính khối lượng đường truyền, việc cung cấp cáp mạng theo khối lượng thực tế của dự án cũng nên được phối hợp với kế hoạch đi cáp vào tủ để tránh thiếu chiều dài hoặc bố trí không thuận tiện.

Dịch vụ cung cấp và tư vấn giải pháp tủ rack tại Trường Thịnh Telecom

Việc lựa chọn tủ rack không chỉ dừng lại ở kích thước, mà còn là sự đồng bộ giữa thiết bị mạng, hệ thống dây cáp và an toàn điện. Trường Thịnh Telecom tự hào là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp hạ tầng viễn thông và thiết bị tủ rack:

• Tư vấn bóc tách chính xác theo thiết bị: Kỹ thuật viên hỗ trợ kiểm tra chi tiết kích thước thiết bị của khách hàng (switch, server, UPS, patch panel…), tính toán số U và chiều sâu tối ưu hoàn toàn miễn phí, tránh tình trạng mua nhầm kích thước.
• Sản phẩm đa dạng – Giá xưởng trực tiếp: Sẵn kho đầy đủ các kích cỡ từ 4U, 6U, 9U, 10U, 15U đến 42U (loại treo tường, tủ đứng bánh xe, tủ ngoài trời, tủ rack APC). Thép tấm đạt chuẩn, sơn tĩnh điện bền đẹp, chịu lực cao.
• Đầy đủ phụ kiện đồng bộ: Cung cấp trọn gói khay cố định, khay trượt, thanh quản lý cáp mạng, thanh nguồn PDU, quạt tản nhiệt, patch panel, hạt mạng và cáp mạng dự án.
• Giao hàng nhanh & Hỗ trợ kỹ thuật tận nơi: Đáp ứng tiến độ thi công công trình tại TP.HCM và các tỉnh lân cận, hỗ trợ vận chuyển toàn quốc.

Tủ rack bao nhiêu U là đủ cần được xác định bằng tổng chiều cao lắp đặt của thiết bị, phần không gian vận hành và dự phòng có căn cứ. Tủ 6U hoặc 10U có thể phù hợp với một số cấu hình mạng gọn; hệ thống có thêm đầu ghi, switch PoE, máy chủ hoặc nhu cầu mở rộng có thể cần tủ 15U hay lớn hơn. Đây chỉ là mốc để đối chiếu, không phải định mức cố định theo số lượng thiết bị. Trước khi quyết định, hãy kiểm tra đồng thời chiều sâu, tải trọng, thông gió, cửa tủ, đường cáp và khả năng bảo trì. Nếu đang phân vân giữa hai kích thước, hãy lập sơ đồ bố trí theo model thiết bị và so sánh cả không gian hiện tại lẫn kế hoạch bổ sung. Cách làm này giúp chọn tủ đủ dùng mà không đánh đổi sự thuận tiện khi vận hành.
