CẤU HÌNH SIPTRUNK VNPT

Chia sẻ
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

CẤU HÌNH SIPTRUNK VNPT

THÔNG TIN CẤU HÌNH

Địa chỉ IP khách hàng: 14.241.123.95
Port: 5060
VNPT SIP Server Signaling: 14.238.2.146
VNPT SIP Server RTP: 14.238.2.147 và 14.238.2.148
Codec: hiện tại hệ thống hỗ trợ các codec pcma, pcmu, g722, g729,
g726, opus/48000, ilbc
Prefix: 0X, +84X, 0084X (X là số thuê bao)
SĐT: 02363868288

MÔ HÌNH KẾT NỐI HỆ THỐNGẢnh chụp Màn hình 2020 08 01 lúc 9.59.06 CH

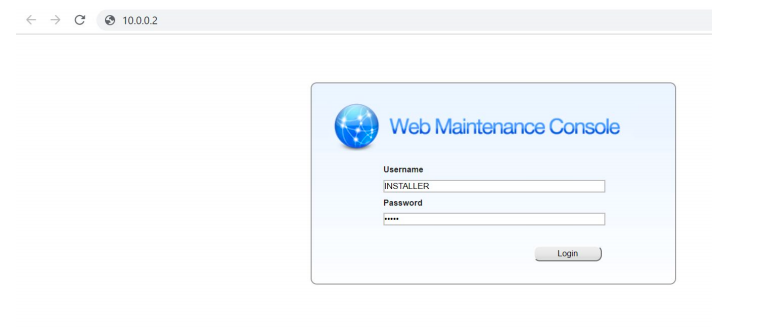

ĐĂNG NHẬP TỔNG ĐÀIẢnh chụp Màn hình 2020 08 01 lúc 9.59.53 CH

Sử dụng trình duyệt web ( firefox, ie, chrome..) điền địa chỉ tổng đài
Đăng nhập với Username: INSTALLER / Password: 1234 (mặc định)

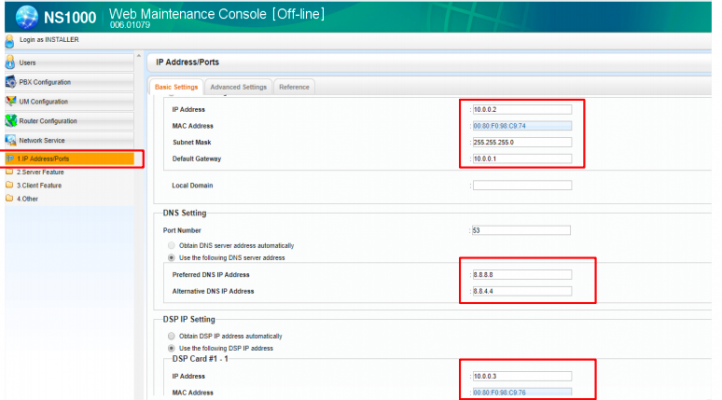

KHAI BÁO ĐỊA CHỈ IPẢnh chụp Màn hình 2020 08 01 lúc 10.00.48 CH

Vào mục Network để khai địa chỉ IP của tổng đài, DNS và card DSP

KHAI BÁO THÔNG SỐ SIPTRUNKẢnh chụp Màn hình 2020 08 01 lúc 10.01.40 CH

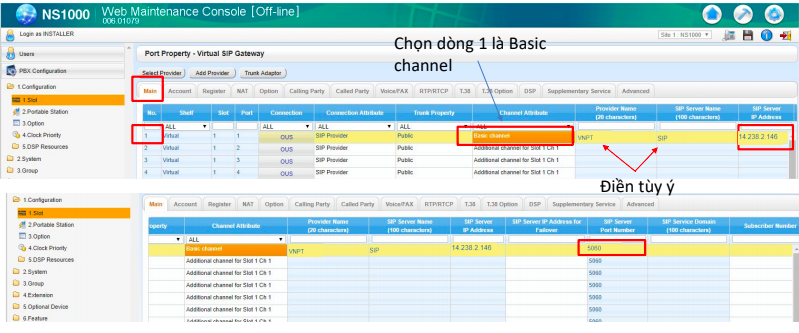

Add card SIPGW để bắt đầu cấu hình. Chọn Port PropertyẢnh chụp Màn hình 2020 08 01 lúc 10.02.18 CH

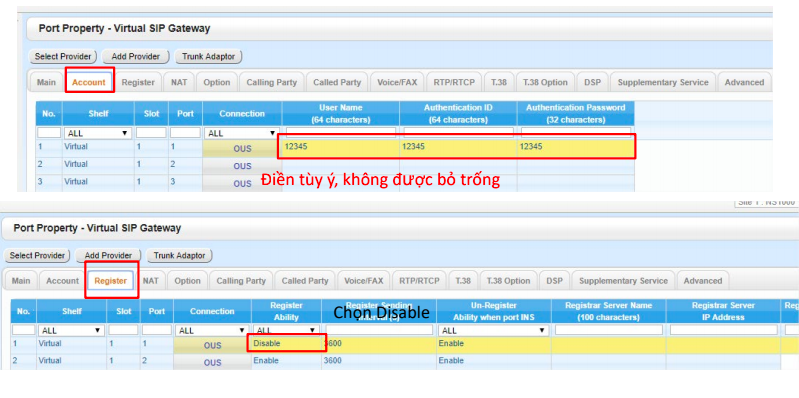

  • Tại tab Main điền các thông số nhà mạng đã cung cấp: địa chỉ sipserver, port
  •  Dòng 1 sẽ là kênh chính, các dòng thứ 2 trở đi sẽ là kênh bổ sung cho kênh chính. Thêm bao
    nhiêu kênh bổ sung tùy thuộc vào license trung kế sip được kích hoạt.
  •  Chỉ cần khai báo các thông số trên dòng Basic Channel. Không cần khai trên các kênh bổ sung

Ảnh chụp Màn hình 2020 08 01 lúc 10.03.28 CH

Ảnh chụp Màn hình 2020 08 01 lúc 10.04.01 CH Ảnh chụp Màn hình 2020 08 01 lúc 10.04.11 CH

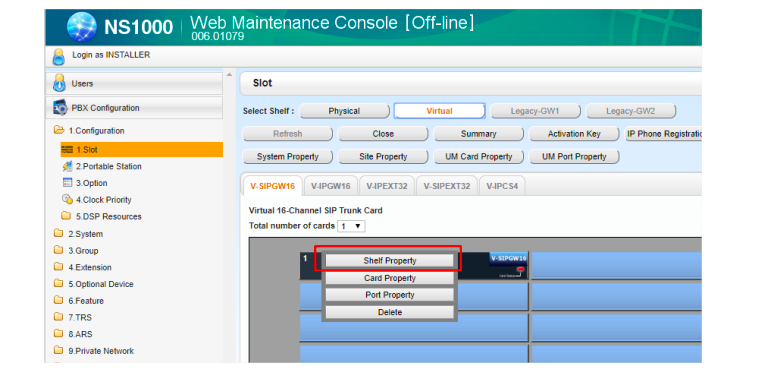

Chọn Shelf PropertyẢnh chụp Màn hình 2020 08 01 lúc 10.05.09 CH

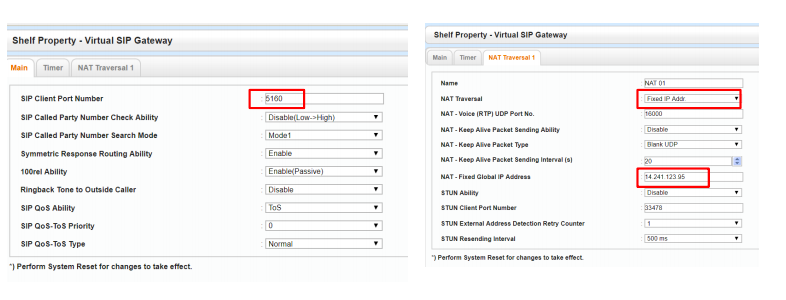

  • Sip Client Port: Mặc định nhà mạng yêu cầu điền là 5060. Tuy nhiên port này dễ bị tấn
    công từ internet. Nên đổi thành port khác rồi yêu cầu nhà mạng đổi theo tổng đài. Ví
    dụ ở đây đổi thành 5160 → cần Nat port này trên router để gọi điện vào đc.
  •  Nat Traversal: để Fix IP Addr
  •  Nat-Fixed Global IP Address: điền IP Public

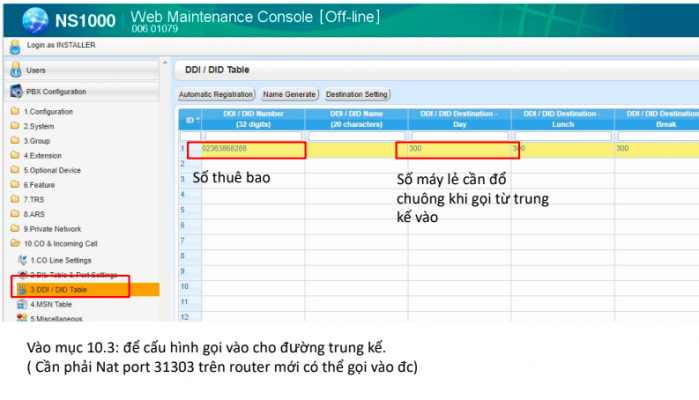

CẤU HÌNH GỌI VÀOẢnh chụp Màn hình 2020 08 01 lúc 10.06.48 CH

CẤU HÌNH GỌI RAẢnh chụp Màn hình 2020 08 01 lúc 10.07.27 CH

Điền clip cho các máy nhánh. Khai số điện thoại mà nhà mạng cấp vào mục CLIP cho các máy nhánh
trong tổng đài.

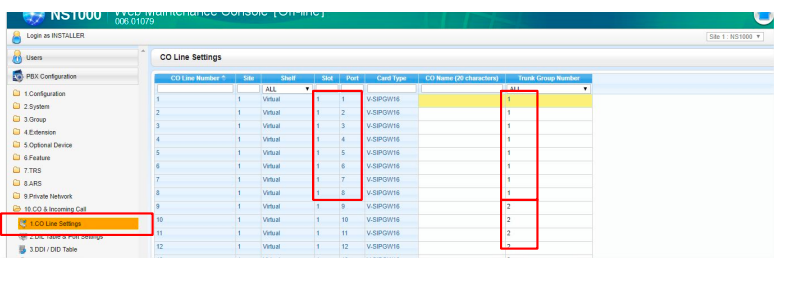

CẤU HÌNH GỌI VÀOẢnh chụp Màn hình 2020 08 01 lúc 10.08.17 CH

Vào mục 10.1 kiểm tra xem đường trung kế đang khai ở trunk group mấy. Vị trí các trung kế ở
đây tương ứng với các kênh trung kế đã khai ở mục Port Property của card SIPGW. ( tương ứng
với số Slot, port)Ảnh chụp Màn hình 2020 08 01 lúc 10.09.05 CH

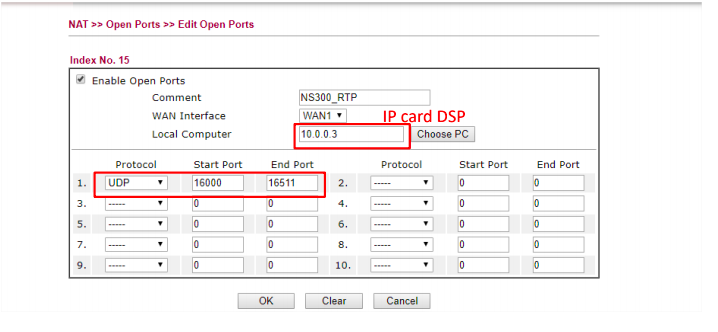

NAT PORT TRÊN ROUTERẢnh chụp Màn hình 2020 08 01 lúc 10.09.50 CH

CẤU HÌNH SIPTRUNK VNPT

NAT dải port RTP của tổng đài trên địa chỉ card DSP
Dải port 16000-16511. Nat ra thì gọi điện mới có tiếng.
