CẤU HÌNH SIPTRUNK VIETTEL

Chia sẻ
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

CẤU HÌNH SIPTRUNK VIETTEL

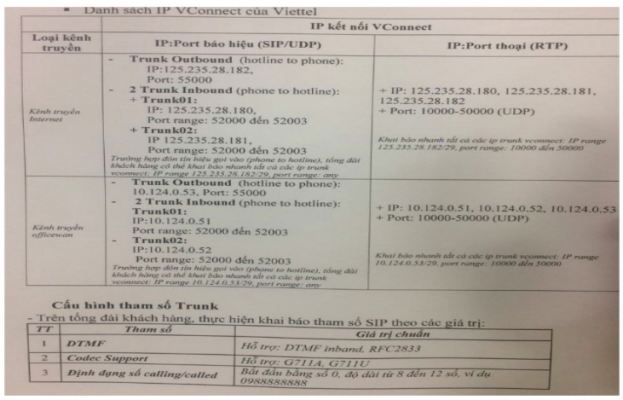

THÔNG TIN CẤU HÌNHẢnh chụp Màn hình 2020 08 01 lúc 9.38.12 CH

MÔ HÌNH KẾT NỐI HỆ THỐNGẢnh chụp Màn hình 2020 08 01 lúc 9.38.58 CH

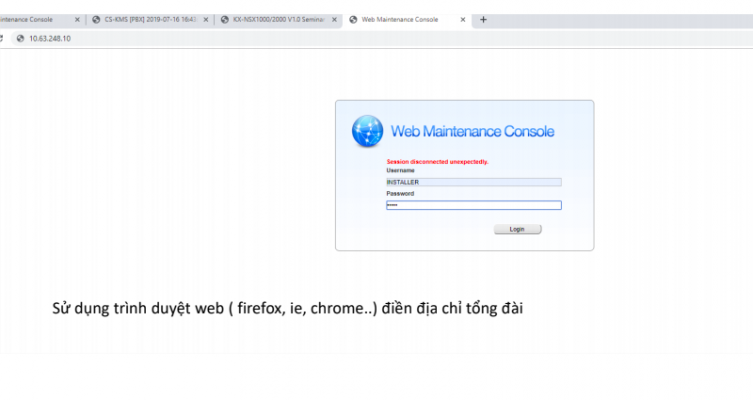

ĐĂNG NHẬP TỔNG ĐÀIẢnh chụp Màn hình 2020 08 01 lúc 9.39.48 CH

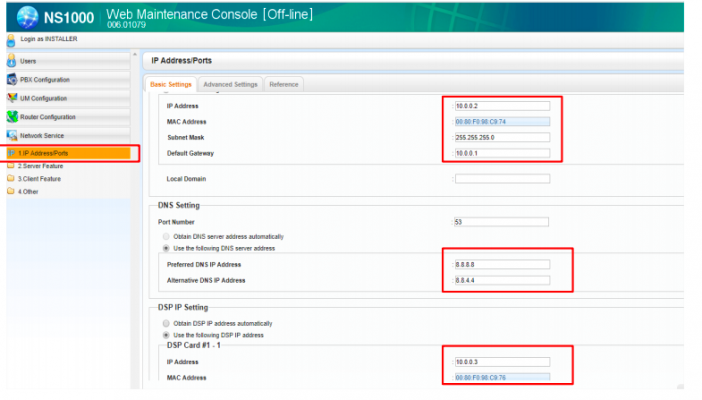

KHAI BÁO ĐỊA CHỈ IPẢnh chụp Màn hình 2020 08 01 lúc 9.40.39 CH

Vào mục Network để khai địa chỉ IP của tổng đài, DNS và card DSP

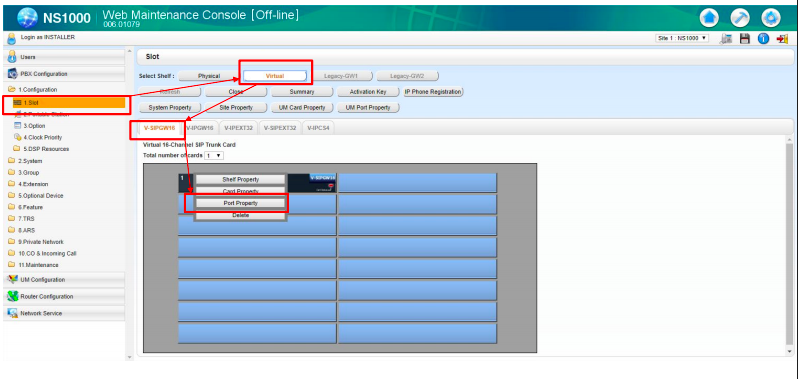

KHAI BÁO THÔNG SỐ SIPTRUNKẢnh chụp Màn hình 2020 08 01 lúc 9.41.50 CH

Add card SIPGW để bắt đầu cấu hình. Chọn Port Property

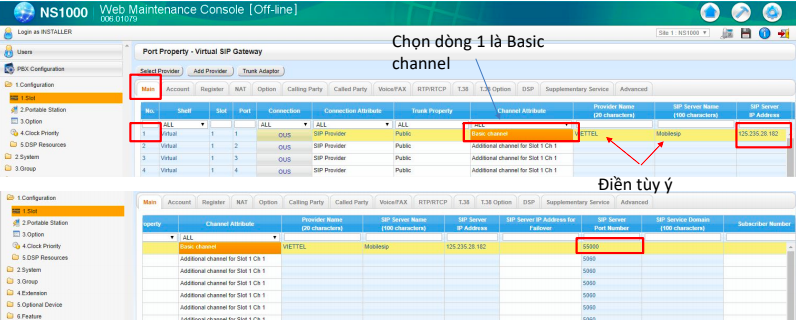

KHAI BÁO THÔNG SỐ SIPTRUNKẢnh chụp Màn hình 2020 08 01 lúc 9.42.42 CH

  • Tại tab Main điền các thông số nhà mạng đã cung cấp: địa chỉ sipserver, port
  •  Dòng 1 sẽ là kênh chính, các dòng thứ 2 trở đi sẽ là kênh bổ sung cho kênh chính. Thêm bao
    nhiêu kênh bổ sung tùy thuộc vào license trung kế sip được kích hoạt.

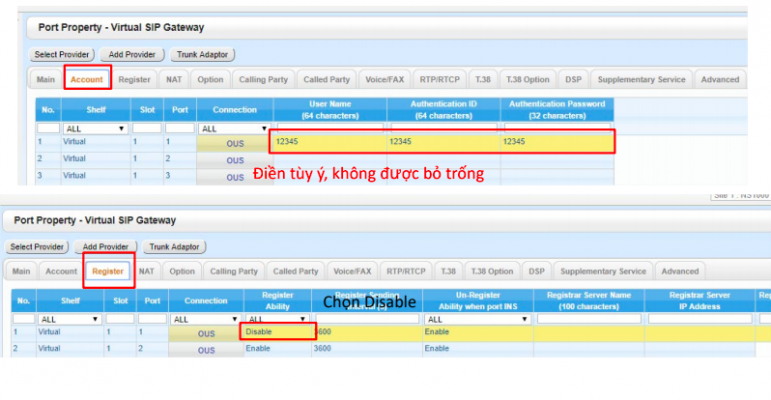

  •  Chỉ cần khai báo các thông số trên dòng Basic Channel. Không cần khai trên các kênh bổ sungẢnh chụp Màn hình 2020 08 01 lúc 9.44.05 CH

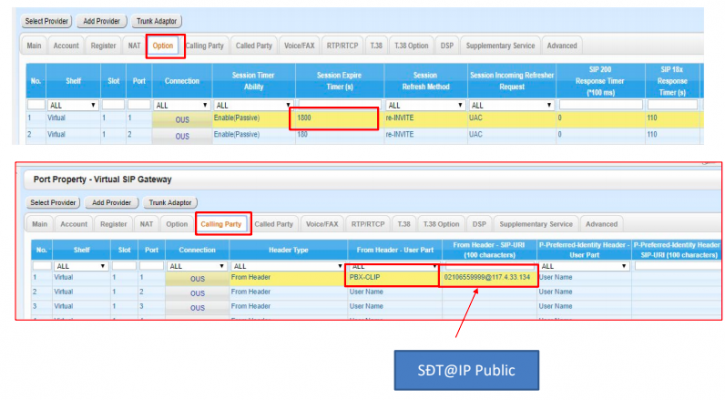

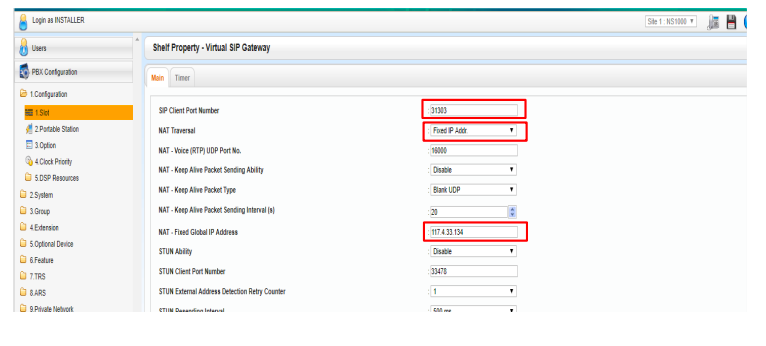

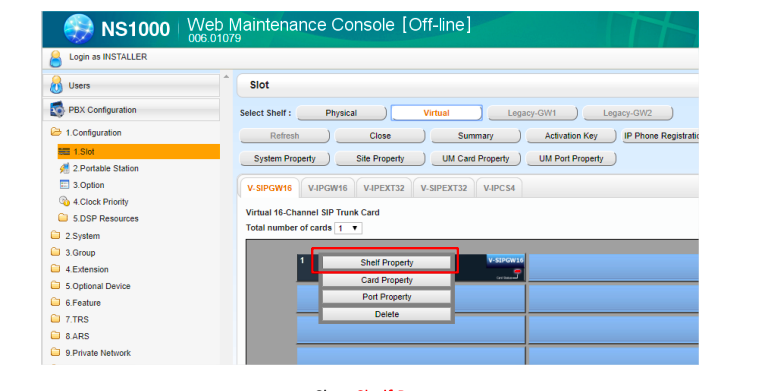

  • Ảnh chụp Màn hình 2020 08 01 lúc 9.44.14 CH Ảnh chụp Màn hình 2020 08 01 lúc 9.44.23 CHChọn Shelf PropertyẢnh chụp Màn hình 2020 08 01 lúc 9.45.33 CH
  • Sip Client Port: Mặc định nhà mạng yêu cầu điền là 5060. Tuy nhiên port này dễ bị tấn
    công từ internet. Nên đổi thành port khác rồi yêu cầu nhà mạng đổi theo tổng đài. Ví
    dụ ở đây đổi thành 31303 → cần Nat port này trên router để gọi điện vào đc.
  •  Nat Traversa: để Fix IP Addr
  •  Nat-Fixed Global IP Address: điền IP Public

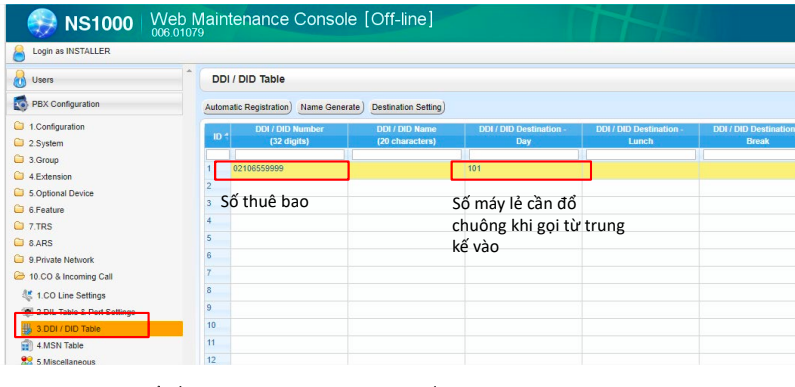

CẤU HÌNH GỌI VÀOẢnh chụp Màn hình 2020 08 01 lúc 9.47.26 CH

Vào mục 10.3: để cấu hình gọi vào cho đường trung kế.
( Cần phải Nat port 31303 trên router mới có thể gọi vào đc)

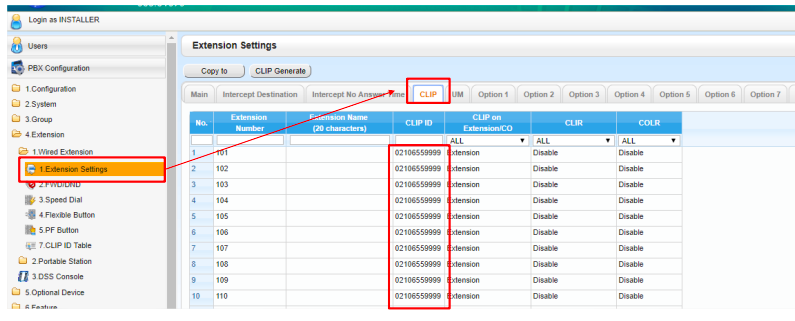

CẤU HÌNH GỌI RAẢnh chụp Màn hình 2020 08 01 lúc 9.48.30 CH

Điền clip cho các máy nhánh. Khai số điện thoại mà nhà mạng cấp vào mục CLIP cho các máy nhánh
trong tổng đài.

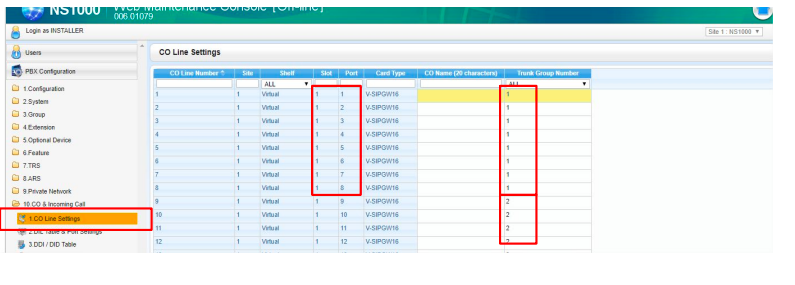

CẤU HÌNH GỌI VÀOẢnh chụp Màn hình 2020 08 01 lúc 9.49.33 CH

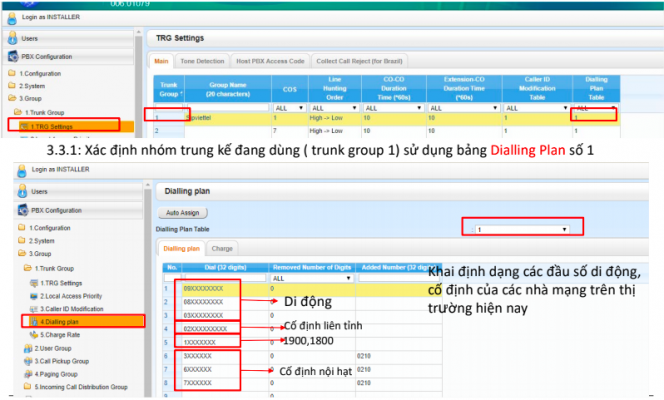

Vào mục 10.1 kiểm tra xem đường trung kế đang khai ở trunk group mấy. Vị trí các trung kế ở
đây tương ứng với các kênh trung kế đã khai ở mục Port Property của card SIPGW. ( tương ứng
với số Slot, port)

CẤU HÌNH GỌI VÀOẢnh chụp Màn hình 2020 08 01 lúc 9.50.36 CH

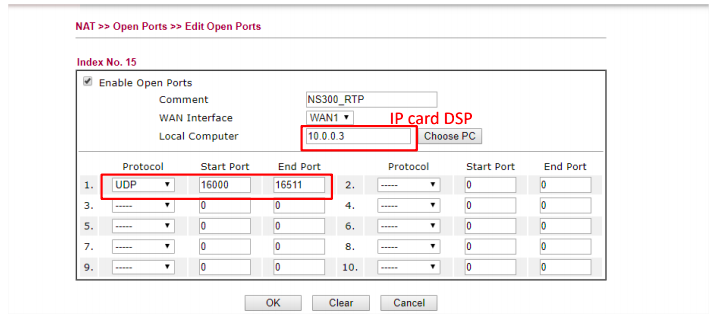

NAT PORT TRÊN ROUTERẢnh chụp Màn hình 2020 08 01 lúc 9.51.45 CH

CẤU HÌNH SIPTRUNK VIETTEL

NAT dải port RTP của tổng đài trên địa chỉ card DSP
Dải port 16000-16511. Nat ra thì gọi điện mới có tiếng.
