HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI KX-NS300

Trường Thịnh – ĐẤU DÂY TỔNG ĐÀI KX-NS300

Hướng dẫn đấu dây tổng đài NS300, cách cắm card, kết nối khung mở rộng, đấu nối bàn lập trình, đấu nối máy nhánh điện thoại… và cài đặt tổng đài NS300

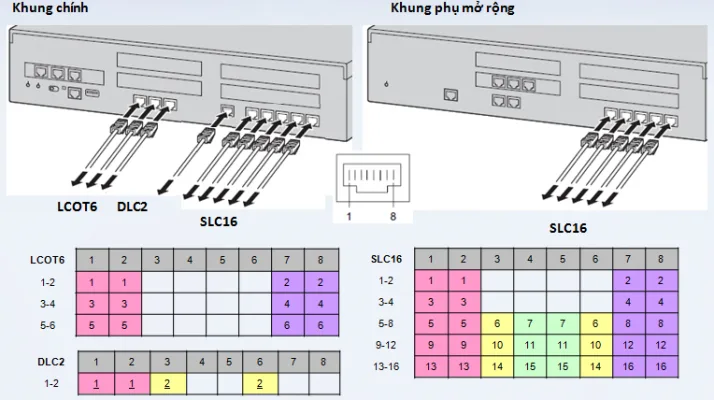

1. Đấu dây trên khung tổng đài KX-NS300

•  KX-NS5180 (LCOT6): Jack kết nối đường vào bưu điện
•  KX-NS5174 (MCSLC16): Card 16 cổng máy lẻ sử dụng điện thoại analog
•  KX-NS5173 (MCSLC8): Card 8 cổng máy lẻ sử dụng điện thoại analog
•  KX-NS5170 (DHLC4): Card 4 máy lẻ số và 4 máy lẻ analog đồng thời
•  DLC2: Cổng số dùng kết nối máy điện thoại số, điện thoại lễ tân (có sẵn trên tổng đài)
•  KX-NS5171 (DLC8): Card 8 máy lẻ số
•  KX-NS5172 (DLC16): Card 16 máy lẻ số

Chú ý: Mỗi cổng gồm 8 chân và chia thành từng cặp như bên dưới, đánh dấu theo mầu cho dễ, như hình dưới các bạn thấy cắp 1-1 tương ứng cho một số, tương tự 2-2; 3-3; n-n mỗi cặp cho một số máy nhánh

ĐẤU DÂY TỔNG ĐÀI KX-NS300

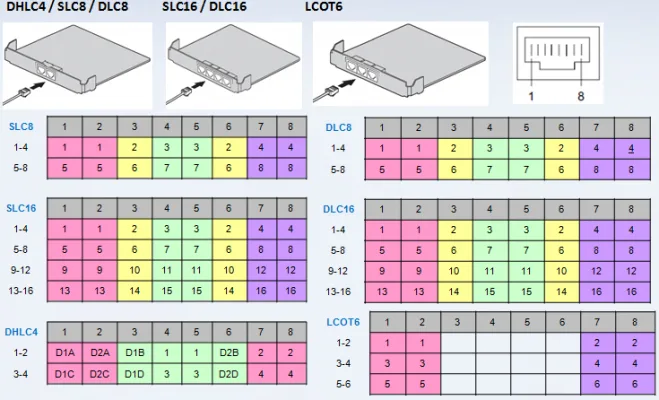

2. Đấu dây cho các loại card mở rộng tổng đài KX-NS300

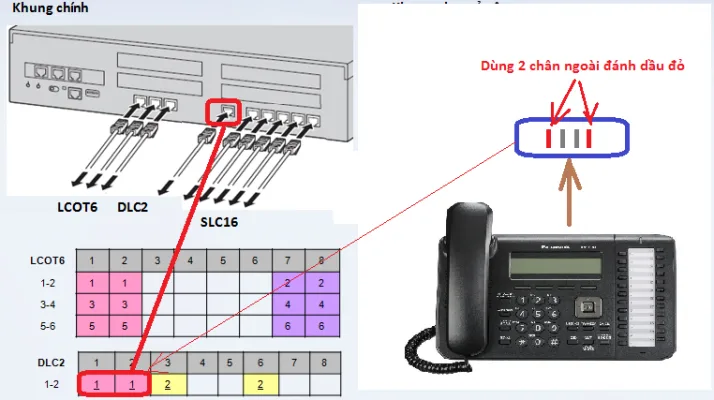

3. Đấu dây bàn lễ tân, điện thoại lập trình tổng đài KX-NS300

•  2 chân ngoài trên máy điện thoại lễ tân (đánh dấu đỏ) đấu vào cặp 1-1 đầu tiên trên cổng DLC2 (khoanh đỏ như hình)
