HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI PANASONIC KX-NS300

Hướng dẫn đấu dây tổng đài Panasonic KX-NS300, cách cắm card, kết nối khung mở rộng, đấu nối bàn lập trình, đấu nối máy nhánh điện thoại… và cài đặt

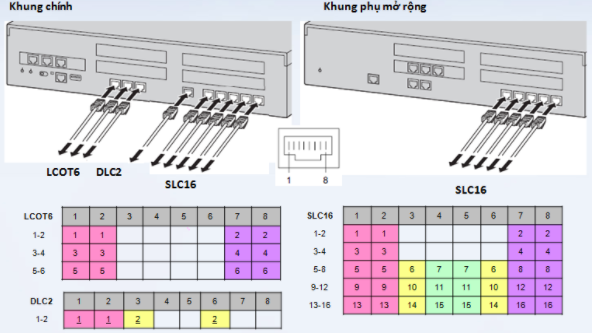

1. Đấu dây trên khung tổng đài

• KX-NS5180 (LCOT6): Jack kết nối đường vào bưu điện
• KX-NS5174 (MCSLC16): Card 16 cổng máy lẻ sử dụng điện thoại analog
• KX-NS5173 (MCSLC8): Card 8 cổng máy lẻ sử dụng điện thoại analog
• KX-NS5170 (DHLC4): Card 4 máy lẻ số và 4 máy lẻ analog đồng thời
• DLC2: Cổng số dùng kết nối máy điện thoại số, điện thoại lễ tân (có sẵn trên tổng đài)
• KX-NS5171 (DLC8): Card 8 máy lẻ số
• KX-NS5172 (DLC16): Card 16 máy lẻ số

Chú ý: Mỗi cổng gồm 8 chân và chia thành từng cặp như bên dưới, đánh dấu theo mầu cho dễ, như hình dưới các bạn thấy cắp 1-1 tương ứng cho một số, tương tự 2-2; 3-3; n-n mỗi cặp cho một số máy nhánh

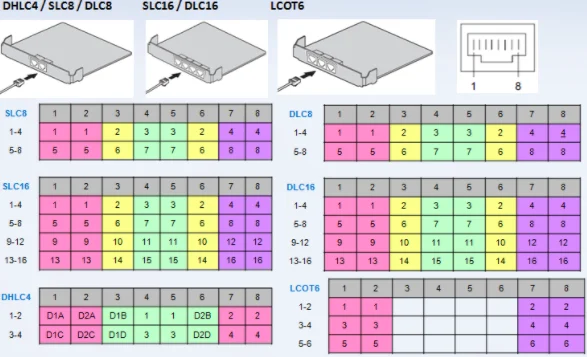

2. Đấu dây cho các loại card mở rộng

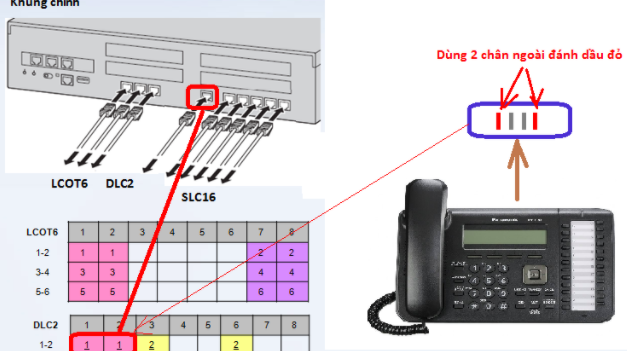

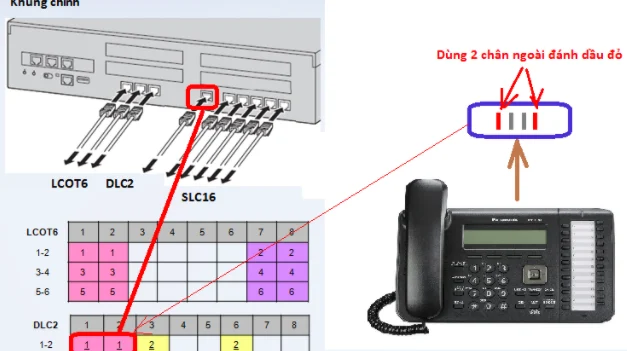

3. Đấu dây bàn lễ tân, điện thoại lập trình: 2 chân ngoài trên máy điện thoại lễ tân (đánh dấu đỏ) đấu vào cặp 1-1 đầu tiên trên cổng DLC2 (khoanh đỏ như hình)

4. Kết nối các khung tổng đài

HƯỚNG DẪN ĐẤU DÂY TỔNG ĐÀI PANASONIC KX-NS300 xin kết thúc, chúc quý khách hàng thực hiện thành công mọi thông tin thắc mắc xin liên hệ Trường Thịnh Telecom!
