Hướng dẫn đấu nối và cài đặt thủ công bộ kiểm soát ra vào DS-K1T802M từ A–Z, bao gồm sơ đồ đấu dây nguồn, khóa từ, nút exit, chuông cửa và công tắc từ. Bài viết còn hướng dẫn chi tiết cách cấu hình menu thủ công trên bàn phím: thêm/xóa người dùng, cài đặt thông số mạng, thiết lập thời gian và lịch ra vào – giúp bạn tự triển khai hệ thống kiểm soát cửa nhanh chóng mà không cần phần mềm hỗ trợ.
Tóm tắt: DS-K1T802M là bộ kiểm soát ra vào dạng bàn phím độc lập của Hikvision, mở cửa bằng thẻ từ và mã PIN. Bài hướng dẫn đấu nối nguồn, khóa từ, nút exit, chuông cửa, công tắc từ và cách reset cứng. Phần cấu hình trên bàn phím gồm đăng nhập quản trị, thêm, xóa người dùng, cài mạng, thời gian và lịch ra vào.
Tổng Quan Về Bộ Kiểm Soát Ra Vào DS-K1T802M

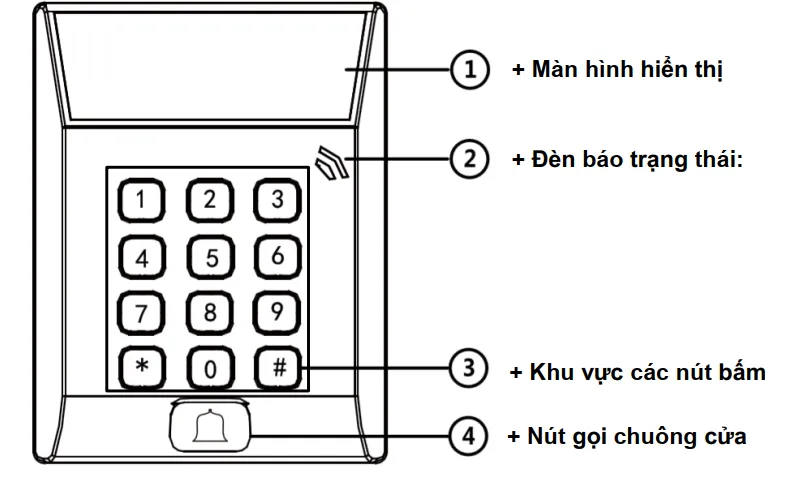

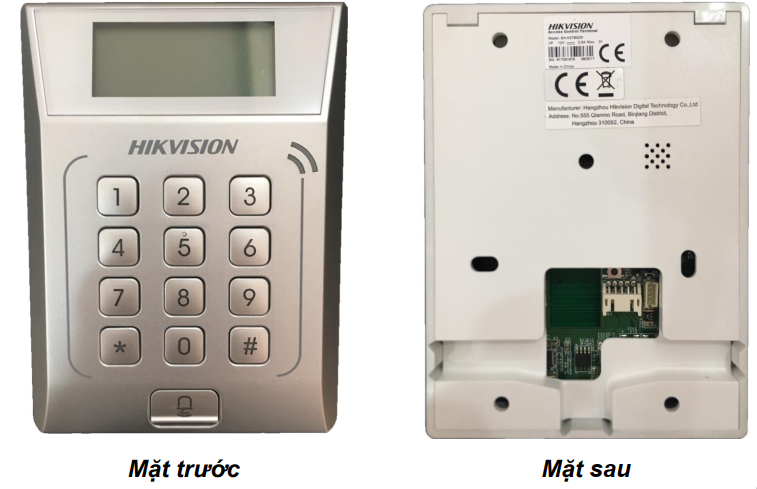

Bộ kiểm soát ra vào DS-K1T802M là thiết bị kiểm soát cửa thông minh của Hikvision, được thiết kế dạng bàn phím số độc lập với đầy đủ chức năng quản lý ra vào bằng thẻ từ và mã PIN. Thiết bị tích hợp bàn phím số từ 0–9, phím xác nhận [#], phím thoát [*] và nút gọi chuông cửa, phù hợp lắp đặt tại văn phòng, khu dân cư, kho xưởng cần kiểm soát người ra vào.

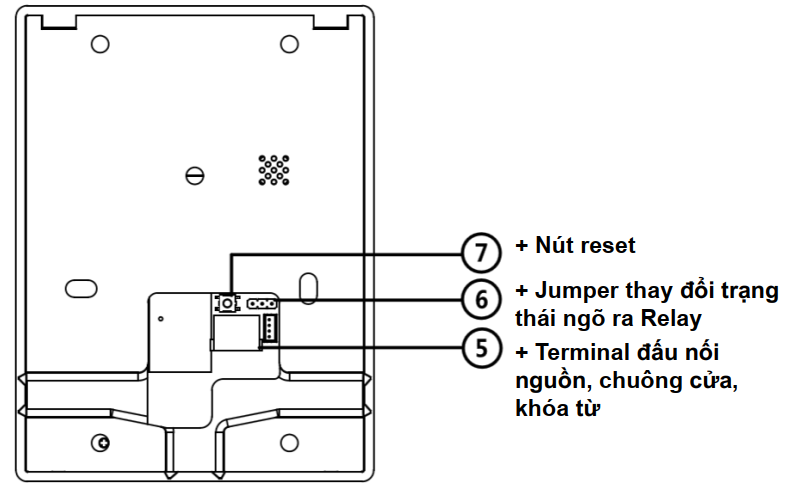

Để Reset cứng thiết bị:
Rút nguồn-> Giữ nút Reset và cắm lại nguồn->Đợi khoảng 8s thì buông nút Reset (Còi sẽ kêu bíp khoảng 8s và thiết bị trở về mặc định)

Đấu Nối

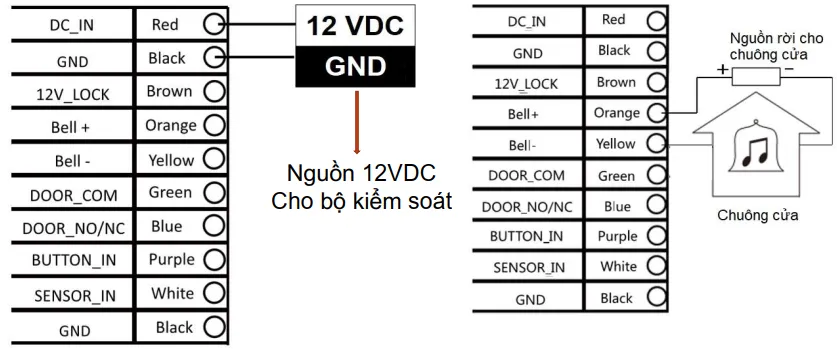

Sơ đồ cấp nguồn Sơ đồ đấu chuông cửa

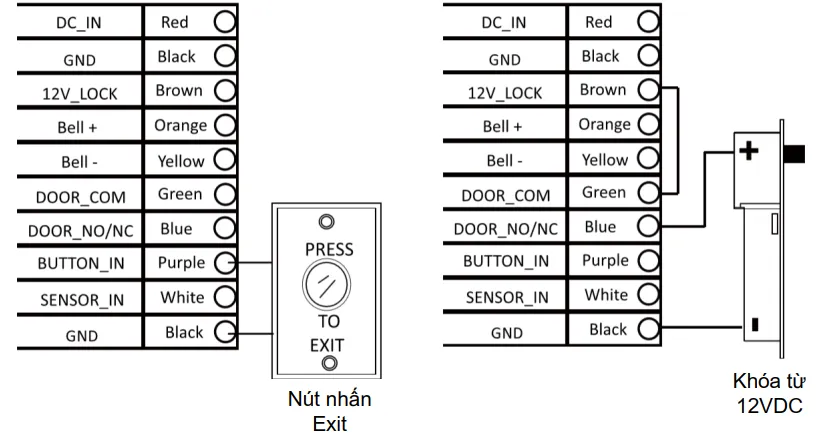

Sơ đồ đấu nối nút exit Sơ đồ đấu nối khóa từ

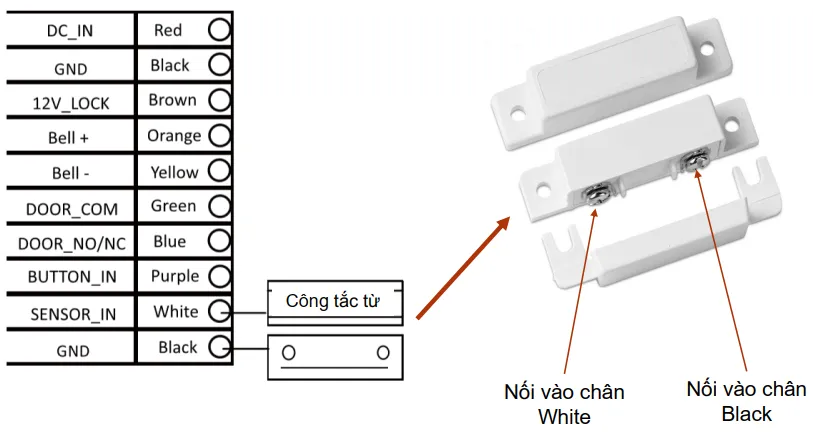

Sơ đồ đấu nối công tắc từ

Cấu hình
Dùng phím [2], [8] để di chuyển lên, xuống
Dùng phím [#] để chọn và phím [*] quay trở về.

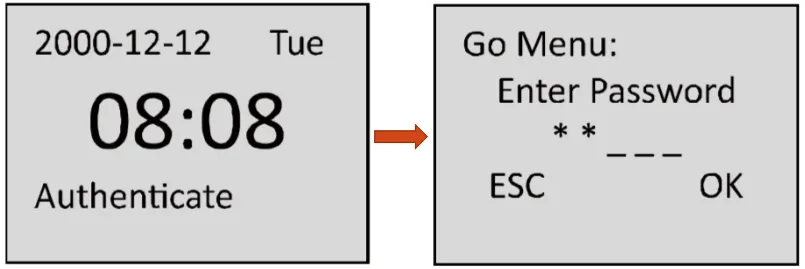

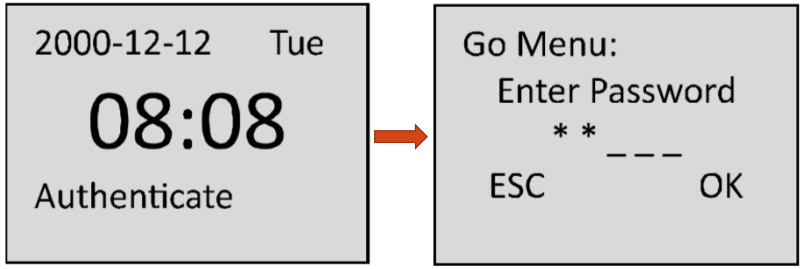

Bấm phím [*] + [0] + [#] để vào màn hình đăng nhập
Nhập mật khẩu quản trị (mặc định: 12345) và nhấn [#] để xác nhận truy cập giao diện cấu hình.

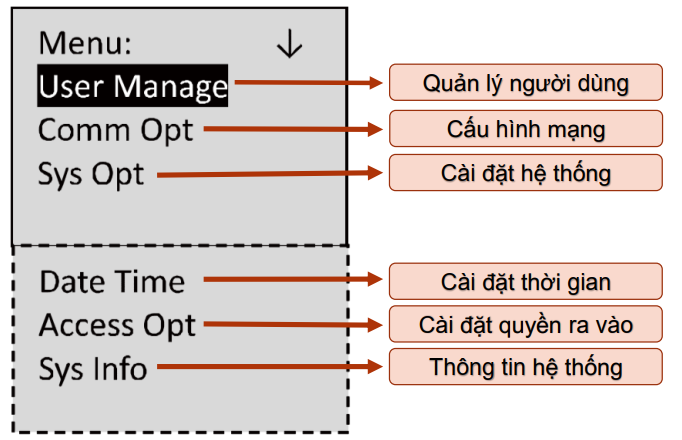

Giao diện menu chính:

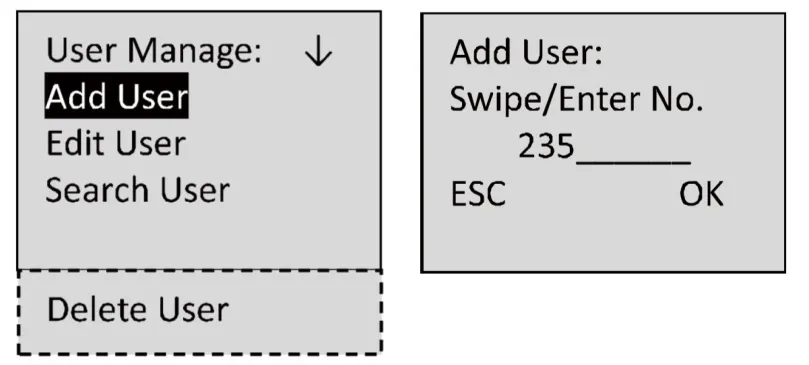

Thêm người dùng:
- Tại Menu chính, chọn User Manage để vào Menu quản lý người dùng.
- Chọn mục Add User để thêm người dùng sau đó quẹt thẻ hoặc nhập số card cho người dùng và nhấn [#] để xác nhận.

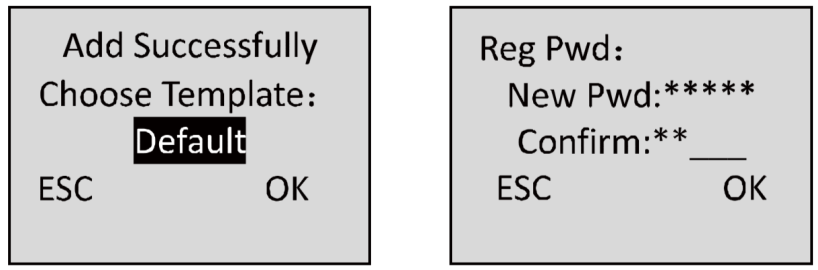

- Sau khi đăng ký card thành công, màn hình chuyển qua giao diện lịch phân quyền, nhấn [#] để xác nhận và chuyển sang màn hình đăng ký mật khẩu người dùng.

- Sau khi nhập mật khẩu nhấn [#] để xác nhận, sau đó nhấn [*] để quay lại menu User Manage.

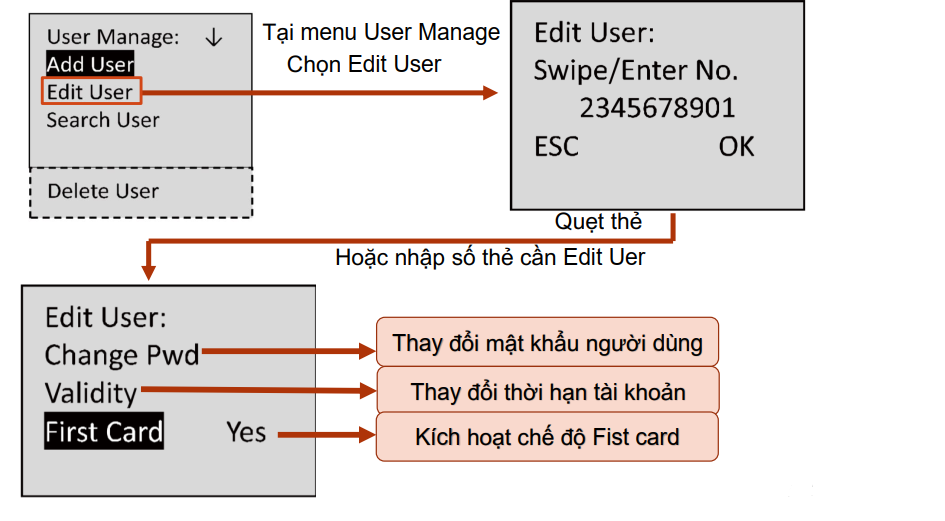

Chỉnh sửa người dùng:

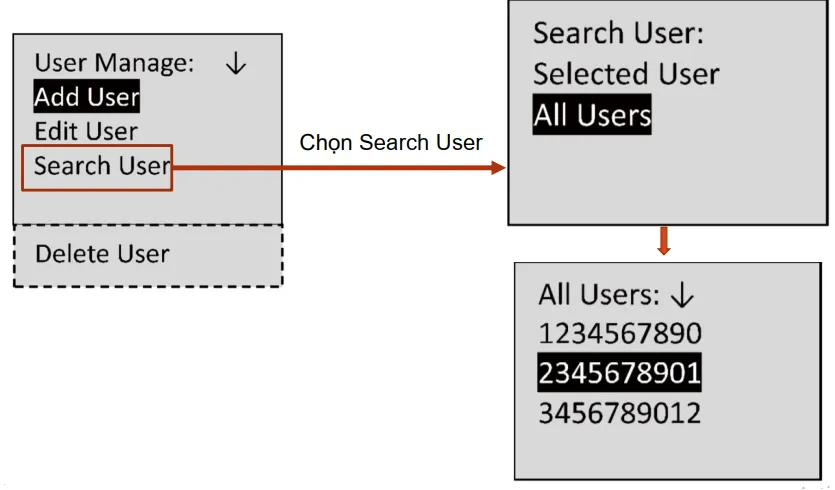

Tìm kiếm người dùng:
- Tại menu User Manage

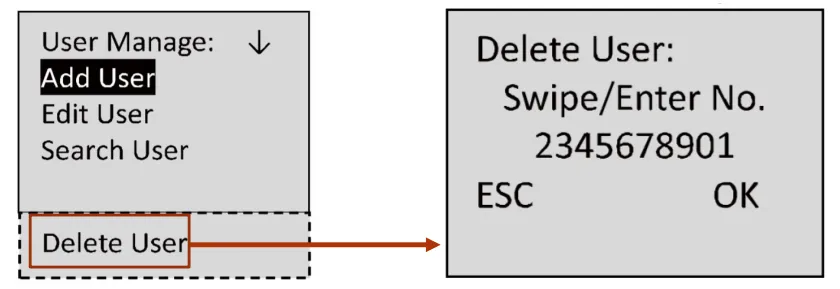

Xóa người dùng:
- Tại menu User Manage

- Quẹt thẻ hoặc nhập số thẻ rồi nhấn [#] để xác nhận xóa.

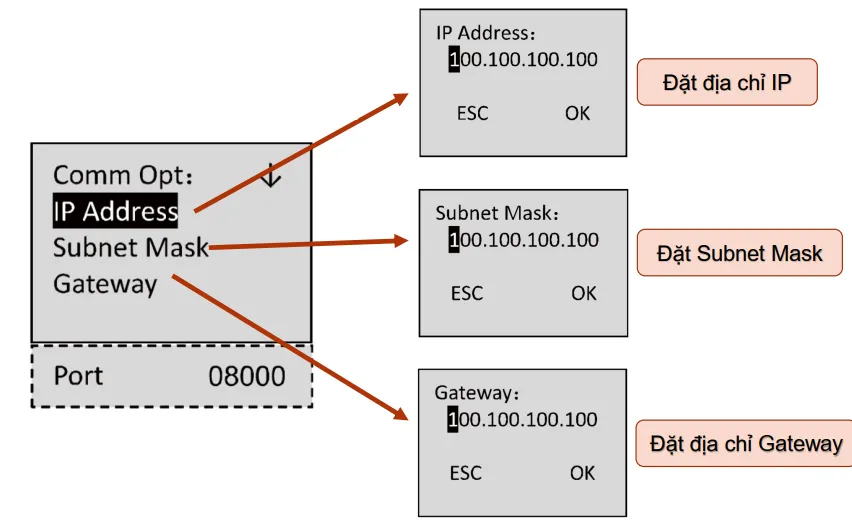

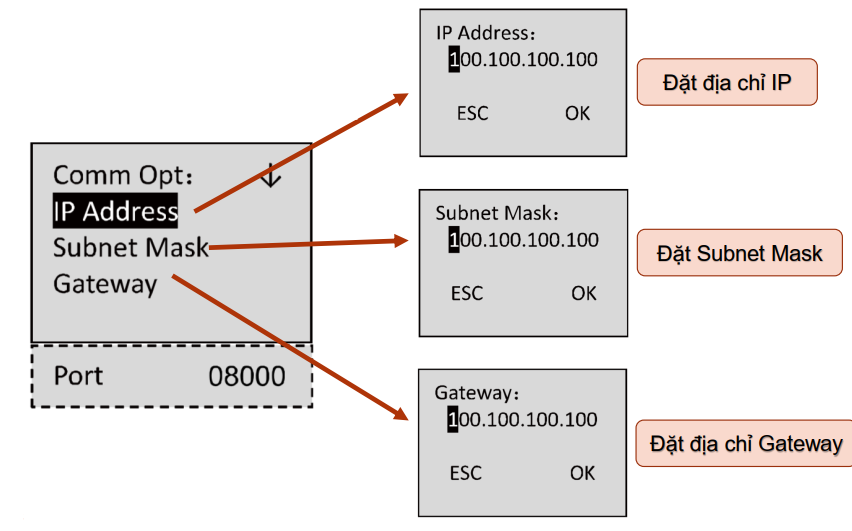

Cài đặt thông số mạng:
- Tại Menu chính, chọn Comm Opt.

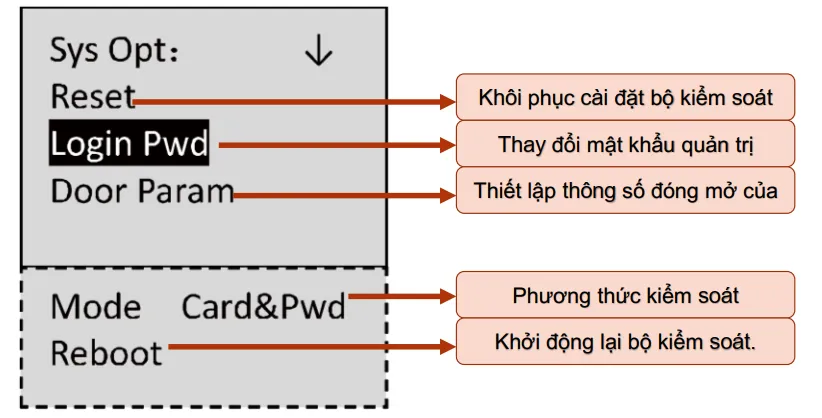

Menu cài đặt hệ thống:

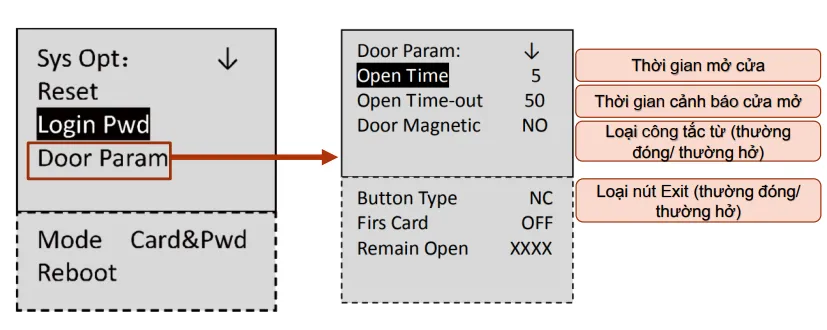

Cài đặt thông số cửa:

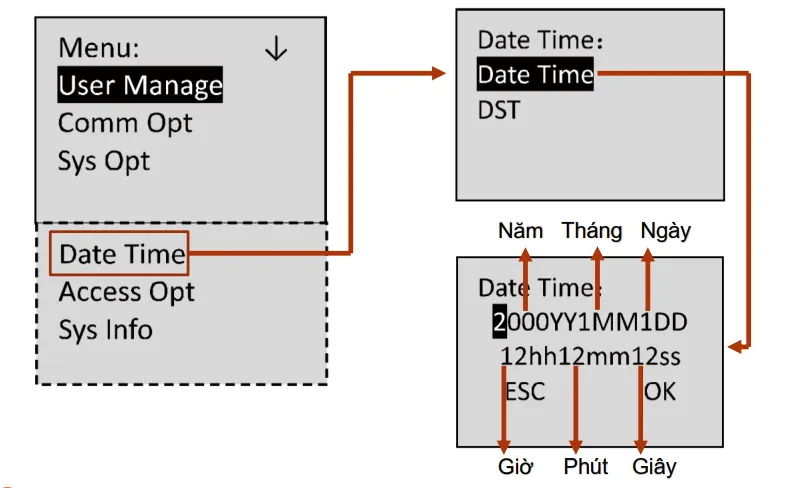

Cài đặt thời gian:

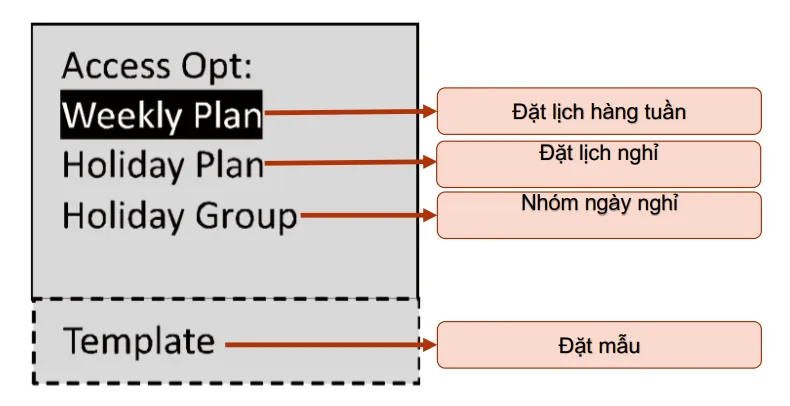

Thiết lập lịch ra vào:
