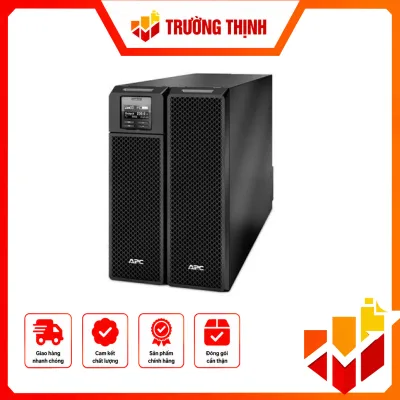

Bộ lưu điện Smart APC SRT10KXLI

Phù hợp cho: APC Smart-UPS SRT10KXLI là UPS online chuyển đổi kép 10000VA/10000W dạng tower, sóng sine, đầu ra 230 V với 6 ổ C13 và 4 ổ C19. Phù hợp máy chủ, hệ thống lưu trữ, mạng dữ liệu, công nghiệp nhẹ. Có bypass tự động và thủ công; đầu vào hỗ trợ 230 V hoặc 400 V ba pha.

APC Smart-UPS SRT 10000VA 230V SRT10KXLI là gì?

APC Smart-UPS SRT 10000VA 230V SRT10KXLI là bộ lưu điện UPS Online thuộc dòng APC Smart-UPS On-Line, được thiết kế cho các hệ thống cần nguồn điện ổn định và khả năng duy trì hoạt động khi nguồn điện đầu vào gặp sự cố. Theo tài liệu sản phẩm, thiết bị sử dụng công nghệ Double Conversion Online với công suất định mức 10000 VA/10000 W, đầu ra 230 V và dạng sóng sine wave.

Sản phẩm được Schneider Electric xác định phù hợp cho máy chủ, hệ thống lưu trữ, mạng thoại/dữ liệu, phòng thí nghiệm y tế và các ứng dụng công nghiệp nhẹ. SRT10KXLI có khả năng sử dụng theo cấu hình Tower và có thể chuyển sang Rack khi trang bị bộ rail SRTRK2 hoặc SRTRK3 bán riêng.

Công suất 10000 VA/10000 W cho hệ thống CNTT

SRT10KXLI có công suất định mức 10000 VA và 10000 W, cho phép cung cấp nguồn dự phòng cho các thiết bị có tải lớn trong hệ thống máy chủ, lưu trữ và hạ tầng mạng. Công suất cấu hình tối đa của đầu ra cũng được xác nhận ở mức 10000 VA/10000 W.

Thiết bị hỗ trợ điện áp đầu vào chính 230 V hoặc 400 V 3 pha, đồng thời tài liệu kỹ thuật liệt kê các mức điện áp đầu vào khác gồm 220 V, 240 V, 380 V và 415 V. Điện áp đầu ra chính là 230 V, với tùy chọn 220 V và 240 V.

Công nghệ Double Conversion Online

APC SRT10KXLI sử dụng kiến trúc Double Conversion Online. Thiết kế này giúp UPS thực hiện quá trình chuyển đổi điện năng liên tục trước khi cấp nguồn đến tải, phù hợp với những hệ thống yêu cầu nguồn điện được kiểm soát chặt chẽ.

Đầu ra sử dụng dạng sóng sine wave, tần số 50/60 Hz với khả năng đồng bộ nguồn điện lưới trong phạm vi ±3 Hz. Tài liệu kỹ thuật cũng ghi nhận độ méo hài đầu ra nhỏ hơn 2% và Crest Factor 3:1. UPS được trang bị bypass nội bộ với chế độ tự động và thủ công để hỗ trợ quá trình vận hành và xử lý nguồn điện.

Kết nối đầu ra và quản lý thiết bị

SRT10KXLI cung cấp các kết nối đầu ra gồm 6 IEC 60320 C13, 3 IEC Jumpers và 4 IEC 60320 C19. Thiết bị sử dụng kết nối đầu vào dạng hard wire, hỗ trợ cấu hình 3-wire cho 1P + N + E và 5-wire cho 3P + N + E theo tài liệu kỹ thuật.

Về quản lý, sản phẩm được trang bị sẵn Web/SNMP management card với khả năng giám sát môi trường. Schneider Electric cũng xác nhận sản phẩm có 1-Year Secure Network Management Card subscription đi kèm. Thiết bị có 1 khe SmartSlot/Free Slot và hỗ trợ cảnh báo bằng âm thanh, hình ảnh theo mức độ ưu tiên. Chức năng Emergency Power Off cũng được hỗ trợ.

Khả năng mở rộng thời gian lưu điện

SRT10KXLI sử dụng ắc quy chì và có điện áp pin ±192 V theo cấu hình split battery referenced to neutral. Thời gian sạc pin được công bố là 1,5 giờ. Thiết bị hỗ trợ mở rộng thời gian lưu điện bằng tối đa 10 bộ pin ngoài SRT192BP2, phù hợp khi hệ thống cần duy trì tải trong thời gian dài hơn.

Tài liệu kỹ thuật ghi nhận tuổi thọ pin khoảng 3–5 năm và mã pin thay thế là APCRBC140. Thời gian lưu điện thực tế phụ thuộc vào tải kết nối, cấu hình pin và điều kiện vận hành, vì vậy cần đối chiếu biểu đồ runtime của nhà sản xuất khi thiết kế hệ thống.

Thiết kế và điều kiện vận hành

SRT10KXLI có màu đen, kích thước cao 43,2 cm, rộng 26,3 cm và sâu 71,5 cm, khối lượng tịnh 111,82 kg. Tài liệu kỹ thuật ghi nhận phương thức lắp đặt Rack-mounted with kit và sản phẩm có thể sử dụng theo cấu hình Tower/Rack tùy bộ phụ kiện.

Nhiệt độ môi trường cho phép khi vận hành là 0…40 °C, độ ẩm tương đối 0…95 % và độ cao vận hành 0…10000 ft. Mức âm thanh được công bố là 55 dBA, cấp bảo vệ IP20 và mức tiêu tán nhiệt 1947 Btu/h. Khi lưu trữ, nhiệt độ cho phép là -15…45 °C với độ ẩm tương đối 0…95 % không ngưng tụ.

APC SRT10KXLI phù hợp với hệ thống nào?

• Hệ thống máy chủ và trung tâm hạ tầng CNTT cần nguồn điện dự phòng công suất 10000 VA/10000 W.
• Hệ thống lưu trữ dữ liệu và thiết bị mạng cần duy trì hoạt động khi nguồn điện gặp sự cố.
• Mạng thoại và dữ liệu cần UPS Online với đầu ra sine wave.
• Phòng thí nghiệm y tế và các ứng dụng công nghiệp nhẹ theo định hướng sử dụng của nhà sản xuất.
• Hệ thống cần khả năng quản lý UPS qua mạng và mở rộng thời gian lưu điện bằng bộ pin ngoài.

Thông tin cần lưu ý khi triển khai

Với công suất 10000 VA/10000 W và khối lượng hơn 111 kg, việc lựa chọn vị trí lắp đặt, phương án cấp điện đầu vào, đấu nối tải và điều kiện thông gió cần được tính toán phù hợp với hệ thống thực tế. Nếu sử dụng cấu hình Rack, cần lựa chọn đúng bộ rail được nhà sản xuất chỉ định. Khi yêu cầu thời gian lưu điện dài hơn, có thể xem xét các bộ pin ngoài SRT192BP2 trong giới hạn hỗ trợ của sản phẩm.

APC Smart-UPS SRT 10000VA 230V SRT10KXLI là UPS Online công suất 10000 VA/10000 W, phù hợp cho máy chủ, lưu trữ, mạng dữ liệu và các hệ thống cần nguồn điện dự phòng có khả năng quản lý và mở rộng thời gian lưu điện.
