Tổng quan cáp mạng Hikvision DS-1LN5E-E/E
Hikvision DS-1LN5E-E/E là cáp mạng chuyên dụng thuộc dòng U/UTP Cat5e 4 đôi, được thiết kế cho các hệ thống truyền dữ liệu qua mạng Ethernet. Theo tài liệu kỹ thuật của Hikvision, model này sử dụng dây dẫn Solid-Bare Copper với hàm lượng đồng 99,95%, kết hợp lớp cách điện HDPE và lớp vỏ PVC. Cấu trúc U/UTP giúp sản phẩm phù hợp với các hệ thống mạng sử dụng cáp xoắn đôi không chống nhiễu dạng shield.
Model DS-1LN5E-E/E được xác định là cáp U/UTP CAT5E-4P-PVC-CMX và đáp ứng các tiêu chuẩn tham chiếu ISO/IEC 11801 và ANSI/TIA-568.2-D; tài liệu kỹ thuật cũng ghi nhận yêu cầu RoHS 2.0 và cấp phản ứng với lửa CPR Eca trong phiên bản specification hiện hành.
Hikvision
+1
Cấu tạo và vật liệu

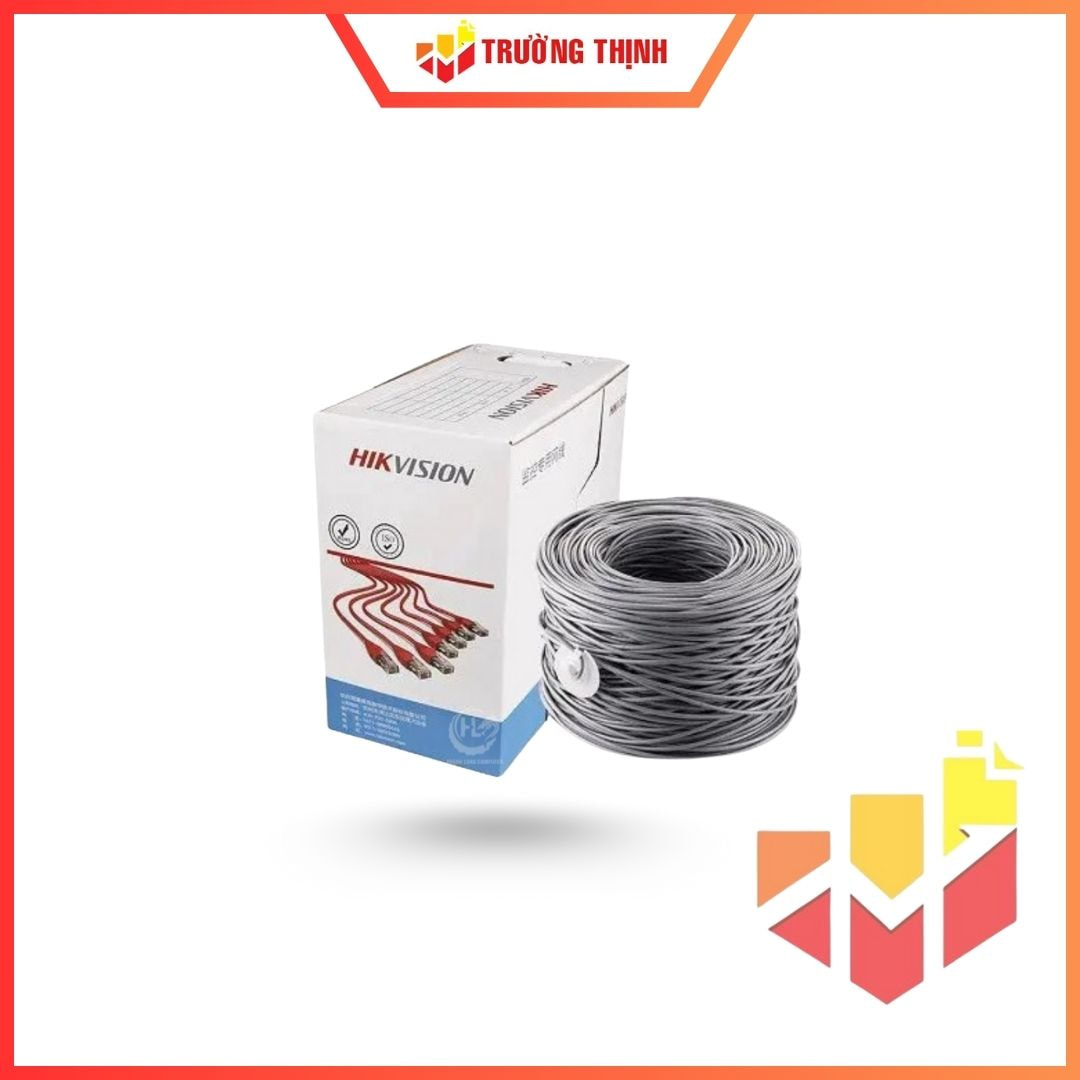

Điểm đáng chú ý của DS-1LN5E-E/E là dây dẫn sử dụng Solid-Bare Copper, hàm lượng đồng được Hikvision công bố ở mức 99,95%. Đường kính danh định của lõi dẫn là 0,450 ± 0,005 mm. Lớp cách điện sử dụng HDPE với đường kính khoảng 0,82 mm, trong khi lớp vỏ ngoài có độ dày 0,50 ± 0,05 mm và đường kính tổng thể 4,7 ± 0,4 mm. Cấu hình này tạo nên một sợi cáp có kích thước tương đối gọn, thuận tiện cho quá trình kéo và đấu nối trong hệ thống mạng.
Hikvision
+1
Vỏ cáp được làm từ PVC và có màu xám. Model có dây dù rip-cord để hỗ trợ thao tác bóc vỏ trong quá trình thi công; tài liệu specification của Hikvision ghi nhận cấu hình không sử dụng separator.
Hikvision
Khả năng truyền dẫn
DS-1LN5E-E/E được thiết kế cho dải tần từ 1 đến 100 MHz. Trở kháng đặc tính được công bố ở mức 100 ± 15 Ω và độ lệch trễ tối đa là ≤45 ns/100 m. Tài liệu kỹ thuật của Hikvision cũng công bố các chỉ tiêu suy hao chèn, NEXT, PSNEXT, ELFEXT và PSELFEXT theo từng mức tần số trong phạm vi thử nghiệm. Những thông số này giúp xác định đặc tính điện của cáp khi triển khai trong hệ thống mạng sử dụng cáp xoắn đôi Cat5e.
Hikvision
Điện trở DC được tài liệu kỹ thuật ghi nhận tối đa 14,8 Ω/100 m ở 20°C trong datasheet U/UTP trước đó; tài liệu specification hiện hành của Hikvision thể hiện giá trị ≤11,7 Ω/100 m. Do có sự khác biệt giữa các phiên bản tài liệu kỹ thuật, không nên đồng nhất hai giá trị này khi đánh giá một lô hàng cụ thể.
Hikvision
+1
Chiều dài cuộn và điều kiện sử dụng
Quy cách cáp được Hikvision công bố là 305 ± 1,5 m/cuộn. Tài liệu kỹ thuật hiện hành ghi nhận kích thước bao gói 350 × 350 × 200 mm và khối lượng 8,4 ± 0,5 kg. Dải nhiệt độ môi trường được công bố từ -20°C đến 70°C. Đây là các thông số hữu ích khi lập kế hoạch vật tư, tính toán chiều dài tuyến cáp và bố trí kho vật tư cho công trình.
Hikvision
Tiêu chuẩn và đặc tính cơ học
Hikvision công bố DS-1LN5E-E/E tham chiếu ISO/IEC 11801, ANSI/TIA-568.2-D và RoHS 2.0. Tài liệu specification cũng ghi nhận cấp CPR Eca. Về đặc tính cơ học của vỏ, độ bền kéo trước lão hóa đạt tối thiểu 13,5 MPa với độ giãn dài tối thiểu 150%; sau thử nghiệm lão hóa ở 100°C × 24 giờ × 7 ngày, độ bền kéo tối thiểu là 12,5 MPa và độ giãn dài tối thiểu 125%. Thử nghiệm uốn lạnh ở -20 ± 2°C trong 4 giờ với bán kính tương đương 8 lần đường kính cáp yêu cầu không xuất hiện vết nứt nhìn thấy.
Hikvision
Ứng dụng thực tế
- Triển khai hệ thống mạng LAN sử dụng cáp U/UTP Cat5e.
- Đi dây cho hệ thống camera IP và các thiết bị mạng tương thích.
- Thi công mạng nội bộ tại văn phòng, cửa hàng, nhà ở và các công trình sử dụng cáp Cat5e.
- Làm tuyến cáp mạng cố định với quy cách cuộn 305 ± 1,5 m.
Khi thi công, cần lựa chọn phương án đi dây và chiều dài tuyến phù hợp với thiết kế mạng thực tế. Các thông số về tần số, suy hao, trở kháng và độ trễ nên được đối chiếu với yêu cầu của hệ thống trước khi nghiệm thu. Việc giữ đúng bán kính uốn, tránh kéo quá lực và hạn chế tác động cơ học lên cáp cũng giúp duy trì đặc tính truyền dẫn của tuyến.

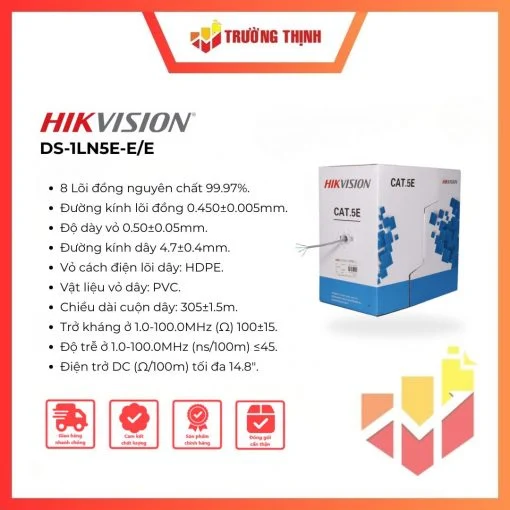

Thông số kỹ thuật nổi bật
| Thông số | Giá trị |
|---|---|
| Model | DS-1LN5E-E/E |
| Loại cáp | U/UTP CAT5E-4P-PVC-CMX |
| Dây dẫn | Solid-Bare Copper, 99,95% |
| Đường kính lõi | 0,450 ± 0,005 mm |
| Cách điện | HDPE |
| Vỏ | PVC, màu xám |
| Đường kính ngoài | 4,7 ± 0,4 mm |
| Chiều dài cuộn | 305 ± 1,5 m |
| Trở kháng | 100 ± 15 Ω, 1–100 MHz |
| Độ lệch trễ | ≤45 ns/100 m |
| Nhiệt độ hoạt động | -20°C đến 70°C |
Nhìn chung, Hikvision DS-1LN5E-E/E là cáp mạng U/UTP Cat5e sử dụng lõi đồng nguyên chất, cuộn 305 ± 1,5 m, vỏ PVC và các thông số điện được Hikvision công bố rõ ràng, phù hợp cho các hệ thống mạng và triển khai hạ tầng mạng sử dụng cáp Cat5e.
Nhìn chung, Cáp mạng Hikvision DS-1LN5E-E/E nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
