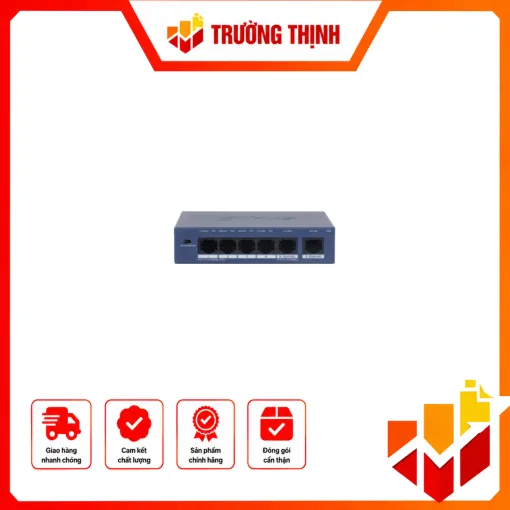

Switch PoE Dahua 4 cổng DH-S3006-4ET-36

Tổng quan Switch PoE Dahua DH-S3006-4ET-36

Dahua DH-S3006-4ET-36 là switch mạng không quản lý, được thiết kế với 6 cổng Ethernet, gồm 4 cổng PoE và 2 cổng uplink. Sản phẩm phù hợp để kết nối camera IP và truyền dữ liệu về mạng nội bộ hoặc thiết bị ghi hình. Việc tích hợp cấp nguồn PoE giúp giảm nhu cầu sử dụng bộ cấp nguồn riêng cho các thiết bị đầu cuối tương thích.

Theo thông tin sản phẩm từ Dahua, thiết bị hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at, tổng ngân sách công suất PoE 36 W, khả năng truyền dẫn khoảng cách xa và thiết kế vỏ kim loại không quạt. Đây là những đặc điểm cần cân nhắc khi triển khai hệ thống giám sát có số lượng camera phù hợp với giới hạn cổng và công suất của switch.

Đặc điểm kỹ thuật đáng chú ý

4 cổng PoE và 2 cổng uplink

DH-S3006-4ET-36 có 4 cổng RJ45 10/100 Mbps hỗ trợ PoE để kết nối các thiết bị tương thích và 2 cổng RJ45 10/100 Mbps dành cho uplink. Cách bố trí này giúp tách các kết nối thiết bị đầu cuối khỏi đường kết nối về mạng chính hoặc đầu ghi, tùy theo sơ đồ triển khai thực tế.

Vì các cổng Ethernet đều hoạt động ở tốc độ tối đa 100 Mbps, người thiết kế cần xem xét yêu cầu băng thông của từng camera và tổng lưu lượng dữ liệu. Với hệ thống có nhu cầu truyền tải lớn hoặc cần đường uplink Gigabit, nên kiểm tra lại yêu cầu trước khi lựa chọn thiết bị.

Cấp nguồn PoE theo chuẩn IEEE 802.3af/at

Thiết bị hỗ trợ hai chuẩn PoE IEEE 802.3af và IEEE 802.3at. Công suất PoE tối đa được công bố là 30 W trên mỗi cổng trong giới hạn tổng công suất 36 W cho cả bốn cổng. Khi lắp đặt nhiều camera, cần cộng công suất tiêu thụ của các thiết bị đầu cuối, đồng thời tính đến mức tiêu thụ có thể thay đổi theo chế độ hoạt động của từng thiết bị.

Tổng ngân sách 36 W không có nghĩa là cả bốn cổng đều có thể cấp đồng thời 30 W. Chẳng hạn, nếu kết nối nhiều camera có đèn hồng ngoại hoặc các chức năng tiêu thụ điện bổ sung, cần kiểm tra công suất đầu vào của từng mẫu và bảo đảm tổng tải nằm trong giới hạn cho phép.

Chế độ truyền dẫn khoảng cách xa

DH-S3006-4ET-36 hỗ trợ chế độ truyền dẫn PoE khoảng cách xa trên các cổng 1–4, với khoảng cách được nhà sản xuất công bố lên đến 250 m. Khi kích hoạt chế độ này, tốc độ thương lượng có thể giảm xuống 10 Mbps. Vì vậy, khoảng cách truyền dẫn và tốc độ mạng cần được đánh giá đồng thời, thay vì chỉ dựa vào con số khoảng cách tối đa.

Hiệu quả thực tế còn phụ thuộc vào loại cáp, chất lượng đầu nối, công suất tiêu thụ của camera và điều kiện thi công. Nên kiểm tra sơ đồ đi dây, thử nghiệm đường truyền và xác nhận khả năng hoạt động của camera trước khi đưa hệ thống vào vận hành chính thức.

Thông số kỹ thuật Switch PoE Dahua DH-S3006-4ET-36

Nguồn thông số: trang sản phẩm chính thức Dahua cho model S3006-4ET-36.

Ứng dụng thực tế

• Hệ thống camera IP: Kết nối tối đa bốn camera PoE trực tiếp với switch, tùy theo ngân sách công suất và băng thông yêu cầu.
• Cửa hàng và văn phòng nhỏ: Tập trung các kết nối mạng có dây tại một điểm, thuận tiện cho việc bố trí thiết bị và đi dây.
• Điểm lắp đặt camera cách xa: Có thể xem xét chế độ truyền dẫn khoảng cách xa khi tuyến cáp và yêu cầu tốc độ đáp ứng điều kiện của nhà sản xuất.
• Hệ thống cần lắp đặt gọn: Vỏ kim loại không quạt, hỗ trợ đặt bàn và gắn tường, phù hợp với các vị trí lắp đặt có không gian phù hợp.

Lưu ý khi lựa chọn và lắp đặt

Kiểm tra ngân sách PoE

Trước khi kết nối camera, hãy xác định chuẩn PoE và công suất tiêu thụ của từng thiết bị. Tổng công suất yêu cầu phải nằm trong giới hạn 36 W. Cần dự phòng cho những thời điểm camera tiêu thụ điện cao hơn, nếu có.

Đánh giá tốc độ mạng

Các cổng của switch hỗ trợ Fast Ethernet 10/100 Mbps, không phải Gigabit Ethernet. Với camera có bitrate cao hoặc hệ thống cần mở rộng trong tương lai, hãy đánh giá lưu lượng đồng thời và băng thông uplink để tránh lựa chọn không phù hợp.

Kiểm tra tuyến cáp và khoảng cách

Chế độ khoảng cách xa có thể giảm tốc độ xuống 10 Mbps. Hãy sử dụng cáp mạng phù hợp, kiểm tra chất lượng đầu nối và xác nhận đường truyền thực tế. Không nên coi khoảng cách 250 m là bảo đảm cho mọi loại cáp và mọi điều kiện lắp đặt.

Bố trí nguồn và vị trí thiết bị

Sử dụng bộ nguồn đúng thông số, đặt switch ở nơi khô ráo, thông thoáng và phù hợp với giới hạn nhiệt độ hoạt động. Khi gắn tường hoặc đặt trong tủ kỹ thuật, cần bảo đảm thiết bị được cố định chắc chắn và thuận tiện cho việc kiểm tra, bảo trì.

Kết luận

Switch PoE Dahua DH-S3006-4ET-36 phù hợp với các hệ thống mạng có nhu cầu kết nối bốn thiết bị PoE và hai đường uplink Fast Ethernet. Trước khi triển khai, cần đối chiếu công suất PoE, tốc độ cổng, khoảng cách cáp và yêu cầu mở rộng để bảo đảm thiết bị phù hợp với cấu hình hệ thống.
