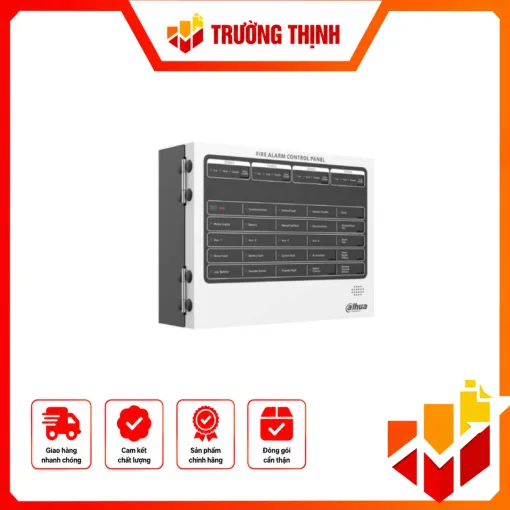

Tủ báo cháy thường Dahua 6 kênh DHI-HY-C102-6

Tổng quan tủ báo cháy thường Dahua DHI-HY-C102-6

Dahua DHI-HY-C102-6 là tủ điều khiển báo cháy thường 6 vùng, đóng vai trò trung tâm trong hệ thống báo cháy thường. Thiết bị tiếp nhận tín hiệu từ các đầu báo khói, đầu báo nhiệt hoặc nút nhấn báo cháy, sau đó phát tín hiệu cảnh báo bằng hình ảnh và âm thanh, đồng thời điều khiển các ngõ ra liên quan đến báo cháy.

Mẫu DHI-HY-C102-6 được Dahua thiết kế với 6 vùng giám sát, mỗi vùng hỗ trợ tối đa 25 đầu báo. Đây là cấu hình phù hợp khi công trình cần chia khu vực giám sát thành nhiều zone riêng để thuận tiện theo dõi trạng thái và xác định khu vực có sự kiện.

6 vùng báo cháy, phù hợp hệ thống báo cháy thường

Với 6 zone, DHI-HY-C102-6 có thể tổ chức hệ thống theo từng khu vực hoặc tầng tùy thiết kế công trình. Mỗi zone hỗ trợ tối đa 25 đầu báo theo thông số của nhà sản xuất. Tủ phối hợp với đầu báo khói, đầu báo nhiệt, nút nhấn báo cháy, còi đèn và các thiết bị cảnh báo để hình thành hệ thống báo cháy thường.

Khi nhận tín hiệu cảnh báo từ thiết bị đầu cuối, tủ có thể đưa ra cảnh báo trực quan và âm thanh, đồng thời kích hoạt ngõ ra báo cháy, chuông từ xa và thiết bị còi đèn theo cấu hình hệ thống.

Kết nối và khả năng tích hợp

Ethernet và RS-485

DHI-HY-C102-6 được trang bị giao tiếp Ethernet để kết nối với nền tảng IoT và hỗ trợ giao tiếp RS-485 phục vụ liên kết giữa các thiết bị trong hệ thống. Các giao tiếp này giúp tủ có thêm khả năng kết nối và tích hợp theo kiến trúc hệ thống được thiết kế.

Tiếp điểm khô và ngõ ra báo cháy

Sản phẩm có 4 tiếp điểm khô, giúp việc kết nối với các thiết bị hoặc hệ thống bên ngoài linh hoạt hơn. Ngõ ra chuông báo cháy có thông số DC 28V/500mA, trong khi dòng ngõ ra của tủ là 2A.

Nguồn điện và nguồn dự phòng

Tủ sử dụng nguồn điện chính AC90-240V/50Hz, 60Hz. Khi cần nguồn dự phòng, thiết bị sử dụng 2 ắc quy chì-axit 12V/2.5Ah mỗi bình. Cấu hình này giúp hệ thống có nguồn dự phòng theo thiết kế của tủ khi nguồn điện chính bị gián đoạn.

Thiết kế và thông số kỹ thuật

Ứng dụng của DHI-HY-C102-6

DHI-HY-C102-6 được Dahua định hướng cho các công trình dân dụng và công nghiệp sử dụng hệ thống báo cháy thường. Theo tài liệu sản phẩm, các môi trường ứng dụng gồm khách sạn, trung tâm mua sắm, bệnh viện, văn phòng, trường học, ngân hàng, thư viện, nhà máy và kho hàng.

Khi triển khai thực tế, số lượng đầu báo trên từng zone và cách phân chia khu vực cần được xác định theo thiết kế hệ thống báo cháy, yêu cầu công trình và thiết bị sử dụng đồng bộ.

Tiêu chuẩn và lưu trữ sự kiện

Sản phẩm được thiết kế theo EN54-2 và EN54-4. Hệ thống có khả năng lưu các bản ghi liên quan đến sự kiện báo cháy, lỗi và thao tác, đồng thời hỗ trợ xuất dữ liệu lịch sử theo thiết kế của hệ thống.

Kết luận

Dahua DHI-HY-C102-6 là tủ điều khiển báo cháy thường 6 vùng, hỗ trợ tối đa 25 đầu báo trên mỗi vùng, nguồn AC90-240V/50Hz, 60Hz, nguồn dự phòng bằng 2 ắc quy 12V/2.5Ah và các giao tiếp Ethernet, RS-485. Thiết bị phù hợp để xây dựng hệ thống báo cháy thường cho nhiều loại công trình cần phân chia khu vực giám sát rõ ràng.

Nhìn chung, Dahua DHI-HY-C102-6 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
