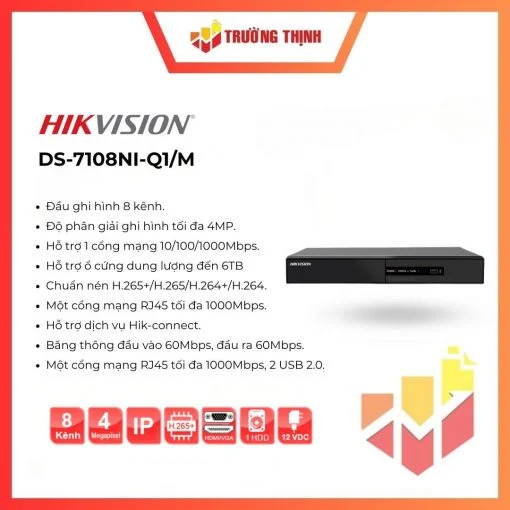

Đầu ghi NVR Hikvision DS-7108NI-Q1/M

Phù hợp cho: Hikvision DS-7108NI-Q1/M là đầu ghi IP 8 kênh, ghi tối đa 4MP, băng thông vào 60 Mbps, nén H.265+, HDMI và VGA xuất đồng thời, 1 ổ cứng SATA tối đa 6TB. Phù hợp gia đình, cửa hàng, văn phòng nhỏ dùng camera IP. Đầu ghi không ghi được camera trên 4MP, cần chọn camera phù hợp.

Đầu ghi NVR Hikvision DS-7108NI-Q1/M

Hikvision DS-7108NI-Q1/M là đầu ghi hình IP NVR thuộc Value 7 Series, được thiết kế để quản lý hệ thống tối đa 8 camera IP. Theo tài liệu kỹ thuật của Hikvision, thiết bị hỗ trợ đầu vào 8 kênh, băng thông đầu vào 60 Mbps và băng thông đầu ra 60 Mbps. Đầu ghi sử dụng các chuẩn nén H.265+, H.265, H.264+ và H.264, đồng thời hỗ trợ ghi hình với độ phân giải lên đến 4 MP theo datasheet của model này.

Thiết bị phù hợp để xây dựng hệ thống camera IP cần đầu ghi tập trung, lưu trữ cục bộ và quản lý camera qua mạng.

Khả năng kết nối và ghi hình

DS-7108NI-Q1/M hỗ trợ tối đa 8 kênh camera IP với độ phân giải đầu vào lên đến 6 MP theo thông số kỹ thuật phiên bản datasheet hiện hành, trong khi độ phân giải ghi hình được công bố gồm 6 MP, 4 MP, 3 MP, 1080p, UXGA, 720p, VGA, 4CIF, DCIF, 2CIF, CIF và QCIF. Đối với cấu hình ghi hình toàn kênh, tài liệu sản phẩm nêu khả năng ghi ở độ phân giải lên đến 4 MP.

Thiết bị hỗ trợ chuẩn nén H.265+/H.265/H.264+/H.264. H.265+ được Hikvision mô tả là giúp giảm dung lượng lưu trữ so với phương thức nén truyền thống trong điều kiện phù hợp. Khi triển khai thực tế, dung lượng lưu trữ vẫn phụ thuộc vào độ phân giải camera, bitrate, số lượng camera, thời gian ghi và chế độ ghi.

Giải mã và xem lại

Đầu ghi hỗ trợ HDMI và VGA với chế độ xuất đồng thời. Độ phân giải ngõ ra HDMI/VGA hỗ trợ đến 1920 × 1080p/60Hz cùng một số mức độ phân giải khác. Khả năng giải mã được Hikvision công bố ở mức 4-ch@1080p (30 fps), 2-ch@4 MP (30 fps) hoặc 1-ch@6 MP (30 fps) đối với phiên bản datasheet được xác minh. Thiết bị hỗ trợ phát lại đồng thời 4 kênh theo tài liệu kỹ thuật.

Lưu trữ ổ cứng

DS-7108NI-Q1/M được trang bị 1 giao tiếp SATA và hỗ trợ ổ cứng với dung lượng lên đến 6 TB cho mỗi ổ. Đây là cấu hình phù hợp với các hệ thống camera quy mô vừa và nhỏ cần lưu trữ tập trung. Khi chọn HDD, nên tính toán dung lượng dựa trên số camera, độ phân giải, bitrate, số ngày cần lưu và chế độ ghi thực tế thay vì chỉ dựa vào số lượng kênh của đầu ghi.

Kết nối mạng và quản lý từ xa

Thiết bị sử dụng 1 cổng mạng RJ-45 10/100Mbps tự thích ứng. Các giao thức mạng được Hikvision công bố gồm TCP/IP, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, SMTP và UPnP™. Hik-Connect cho phép hỗ trợ quản lý hệ thống qua mạng, tùy thuộc vào cấu hình mạng và dịch vụ được thiết lập trên thiết bị.

Với băng thông đầu vào và đầu ra cùng ở mức 60 Mbps, việc phân bổ bitrate cho các camera cần được tính toán phù hợp để tránh vượt khả năng xử lý mạng của đầu ghi. Trong hệ thống nhiều camera có độ phân giải cao, nên kiểm tra tổng bitrate thực tế của từng camera trước khi hoàn thiện cấu hình.

Cổng kết nối và thiết kế

Hikvision DS-7108NI-Q1/M có 2 cổng USB 2.0 ở mặt sau, cùng các cổng HDMI, VGA, LAN và nguồn DC. Thiết bị sử dụng nguồn 12 VDC, 1.5 A. Mức tiêu thụ điện được công bố là ≤ 10 W trong điều kiện không tính ổ cứng. Kích thước theo datasheet là 265 × 223 × 48 mm và trọng lượng ≤ 1 kg khi chưa lắp HDD.

Ứng dụng thực tế

DS-7108NI-Q1/M có thể được sử dụng làm trung tâm ghi hình cho hệ thống camera IP tại gia đình, cửa hàng, văn phòng, showroom hoặc các công trình cần quản lý tối đa 8 camera. Khi triển khai, cần xác định trước độ phân giải camera, tổng bitrate, nhu cầu lưu trữ, vị trí đặt đầu ghi và phương án kết nối mạng. Model DS-7108NI-Q1/M không phải phiên bản NVR tích hợp PoE; vì vậy hệ thống cần bố trí nguồn và kết nối mạng cho camera theo thiết kế riêng.

Tổng kết

Hikvision DS-7108NI-Q1/M là NVR 8 kênh thuộc Value 7 Series, hỗ trợ camera IP, nén H.265+/H.265/H.264+/H.264, băng thông 60 Mbps, 1 ổ SATA tối đa 6 TB và kết nối mạng 10/100Mbps. Các thông số về camera, lưu trữ và giải mã nên được đối chiếu với datasheet đúng phiên bản trước khi cấu hình hệ thống.
