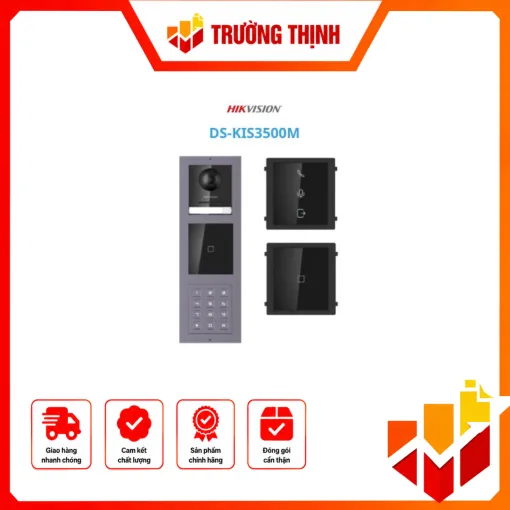

Nút bấm IP cho chung cư 500 căn hộ riêng biệt tích hợp module đầu đọc thẻ Mifare, thiết kế sang trọng (Lắp âm tường)

HIKVISION DS-KIS3500M là gì?

HIKVISION DS-KIS3500M là bộ nút bấm IP dạng module dành cho hệ thống chuông cửa có hình và liên lạc nội bộ tại các công trình có nhiều căn hộ. Cấu hình sản phẩm được xây dựng từ DS-KD8003-IME1, DS-KD-KP, DS-KD-M và DS-KD-ACF3/Plastic, kết hợp camera, bàn phím gọi căn hộ và đầu đọc thẻ Mifare trong cùng hệ thống cửa trạm.

Theo catalog HIKVISION, bộ DS-KIS3500M được thiết kế cho chung cư có tối đa 500 phòng/căn hộ. Người dùng có thể nhập số phòng trên bàn phím để thực hiện cuộc gọi, đồng thời sử dụng thẻ Mifare cho chức năng kiểm soát mở cửa.

Cấu hình bộ DS-KIS3500M

• DS-KD8003-IME1: module chính của cửa trạm, tích hợp camera 2 MP và hỗ trợ hồng ngoại.
• DS-KD-KP: module bàn phím số dùng để gọi các căn hộ theo số phòng.
• DS-KD-M: module đầu đọc thẻ Mifare tích hợp, hỗ trợ đọc thẻ để mở khóa.
• DS-KD-ACF3/Plastic: phụ kiện khung/lắp đặt đi kèm theo cấu hình bộ sản phẩm.

Khả năng gọi căn hộ và kiểm soát ra vào

DS-KIS3500M hỗ trợ gọi đến tối đa 500 căn hộ riêng biệt theo số phòng. Đây là cấu hình hướng đến các tòa nhà cần tổ chức nhiều căn hộ trên một hệ thống cửa trạm tập trung. Bên cạnh chức năng gọi cửa, module DS-KD-M bổ sung đầu đọc Mifare để xác thực bằng thẻ.

Thông tin catalog HIKVISION xác nhận module đầu đọc DS-KD-M hỗ trợ tối đa 10.000 thẻ trong cấu hình DS-KIS3500M. DS-KD-M sử dụng thẻ Mifare, có đầu đọc tích hợp và hỗ trợ mở khóa bằng thao tác quẹt thẻ.

Camera và góc quan sát

Module chính DS-KD8003-IME1 được trang bị camera độ phân giải 2 MP và hỗ trợ hồng ngoại. Góc nhìn được công bố ở mức 180° theo phương ngang và 96° theo phương dọc, giúp quan sát khu vực phía trước cửa trạm trong quá trình liên lạc.

Độ phân giải luồng chính được xác nhận là 1920 × 1080 và luồng phụ là 720 × 480. Hệ thống sử dụng chuẩn nén H.264 cho video.

Kết nối và điều khiển khóa

DS-KIS3500M hỗ trợ kết nối Ethernet 10/100M tự thích ứng và RS-485. Bộ sản phẩm hỗ trợ kết nối tối đa 2 khóa điện và có 4 cổng alarm input theo thông tin kỹ thuật được công bố cho cấu hình này.

Nguồn cấp cho thiết bị chính có thể sử dụng PoE tiêu chuẩn hoặc 12 VDC. Công suất thiết bị chính được công bố là 4 W. Các thông số này cần được đối chiếu với sơ đồ hệ thống và thiết bị liên quan khi triển khai thực tế.

Thiết kế dạng module, phù hợp lắp âm tường

Cấu trúc module giúp DS-KIS3500M kết hợp nhiều chức năng trên cùng cụm cửa trạm. Theo thông tin sản phẩm, hệ thống hỗ trợ lắp âm tường hoặc lắp nổi, trong khi cấu hình đầu vào được định hướng cho kiểu lắp âm tường. Thiết kế dạng module phù hợp với khu vực sảnh, lối vào chung cư và các công trình yêu cầu bố trí thiết bị đồng bộ.

Thông số kỹ thuật nổi bật

Ứng dụng thực tế

DS-KIS3500M phù hợp cho chung cư, khu căn hộ và các công trình có số lượng căn hộ lớn cần quản lý cửa ra vào tập trung. Cấu hình này đặc biệt phù hợp khi hệ thống cần đồng thời thực hiện gọi căn hộ, truyền hình ảnh từ cửa trạm và xác thực người dùng bằng thẻ Mifare.

Trước khi triển khai, cần xác định số lượng căn hộ, số cửa ra vào, loại khóa điện, vị trí lắp đặt, phương án cấp nguồn và hạ tầng mạng để lựa chọn đầy đủ thiết bị liên quan.

Kết luận: HIKVISION DS-KIS3500M là bộ nút bấm IP dạng module dành cho hệ thống chuông cửa có hình tại chung cư, kết hợp gọi tối đa 500 căn hộ với camera 2 MP, bàn phím số và đầu đọc thẻ Mifare hỗ trợ tối đa 10.000 thẻ, đồng thời cung cấp các kết nối và ngõ điều khiển phù hợp cho hệ thống cửa ra vào tập trung.
