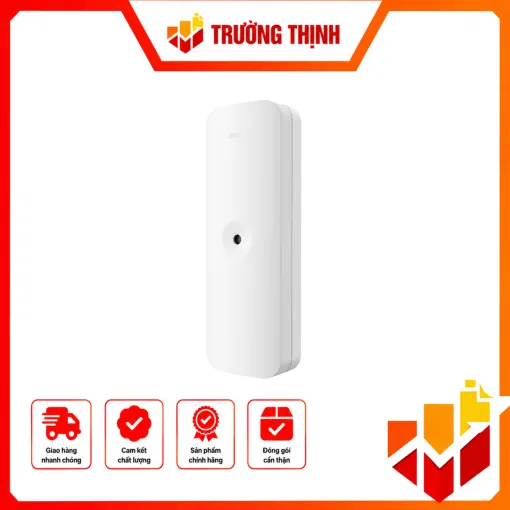

Đầu báo kính vỡ có dây – DS-PDBG8-EG2

Hikvision DS-PDBG8-EG2 là gì?

Hikvision DS-PDBG8-EG2 là đầu báo kính vỡ có dây dành cho hệ thống báo động xâm nhập. Thiết bị sử dụng cảm biến âm thanh để nhận biết đặc trưng của hiện tượng kính bị vỡ, sau đó đưa tín hiệu báo động về tủ trung tâm thông qua kết nối có dây. Theo tài liệu kỹ thuật của Hikvision, DS-PDBG8-EG2 có phạm vi phát hiện 8 m và góc phát hiện 120°, phù hợp để giám sát các khu vực có cửa kính, vách kính hoặc bề mặt kính cần được bảo vệ.

Khả năng phát hiện kính vỡ

DS-PDBG8-EG2 sử dụng cảm biến acoustic và xử lý tín hiệu số để nhận diện âm thanh liên quan đến kính vỡ. Độ nhạy phát hiện có thể điều chỉnh bằng potentiometer, giúp thiết bị được thiết lập phù hợp hơn với điều kiện thực tế của khu vực lắp đặt.

Thông số kỹ thuật của Hikvision cho biết thiết bị có phạm vi phát hiện 8 m và góc phát hiện 120°. DS-PDBG8-EG2 hỗ trợ các loại kính gồm kính float, plate, tempered, wired, laminated leaded và double glazing. Độ dày kính được hỗ trợ trong khoảng 2.4 mm đến 6.4 mm, với kích thước kính từ 0.3 m × 0.3 m đến 3 m × 3 m.

Kết nối có dây với hệ thống báo động

Đây là phiên bản đầu báo kính vỡ có dây, sử dụng phương thức truyền tín hiệu bằng dây và kết nối với tủ trung tâm báo động. Nguồn cấp yêu cầu từ 9 đến 16 VDC, điện áp điển hình là 12 V. Ngõ ra báo động được công bố ở dạng Normally Closed.

Thiết bị hỗ trợ lựa chọn điện trở EOL cho mạch ALARM và TAMPER. Các giá trị điện trở báo động được tài liệu Hikvision nêu gồm 1K, 2K2, 4K7, 5K6 và 6K8; điện trở tamper gồm 1K, 2K2, 4K7 và 5K6. Việc lựa chọn và đấu điện trở cần thực hiện theo sơ đồ kết nối của tủ báo động và tài liệu kỹ thuật của thiết bị.

Đèn LED và bảo vệ chống tháo mở

DS-PDBG8-EG2 được trang bị đèn LED để hiển thị trạng thái kích hoạt của cảm biến. Tài liệu kỹ thuật mô tả các trạng thái LED gồm đỏ khi kích hoạt tần số cao, xanh lá khi kích hoạt tần số thấp và xanh dương khi có báo động. Thiết bị cũng có chức năng bảo vệ chống tháo mở ở mặt trước.

Đầu báo hỗ trợ xử lý tín hiệu số và có thể thực hiện kiểm tra bằng phương pháp BG (Break Glass) Test sau khi lắp đặt. Kiểm tra thực tế giúp xác nhận vị trí đặt đầu báo có phù hợp với vùng kính cần bảo vệ hay không.

Vị trí và môi trường lắp đặt

Hikvision DS-PDBG8-EG2 được thiết kế cho ứng dụng trong nhà và có thể lắp trên tường hoặc trần. Kích thước thiết bị là 38.8 mm × 107 mm × 22.5 mm, trọng lượng 49.5 g. Nhiệt độ hoạt động được công bố từ -10°C đến 55°C, độ ẩm hoạt động từ 10% đến 90%.

Khi triển khai, cần lựa chọn vị trí để microphone không bị che bởi đồ nội thất, rèm hoặc các vật cản khác. Tài liệu hướng dẫn cũng khuyến nghị tránh đặt thiết bị gần các nguồn âm thanh gây nhiễu như máy nén khí, dụng cụ điện hoặc chuông. Vị trí lắp đặt cần được kiểm tra bằng phương pháp test kính vỡ sau khi hoàn thiện.

Thông số kỹ thuật nổi bật

• Model: DS-PDBG8-EG2
• Phương pháp phát hiện: Acoustic Sensor
• Phạm vi phát hiện: 8 m
• Góc phát hiện: 120°
• Điều chỉnh độ nhạy kính vỡ: Potentiometer Adjustment
• Loại kính hỗ trợ: Float, Plate, Tampered, Wired, Laminated Leaded, Double Glazing
• Độ dày kính: 2.4 mm đến 6.4 mm
• Kích thước kính: 0.3 m × 0.3 m đến 3 m × 3 m
• Xử lý kỹ thuật số: Có
• Bảo vệ chống tháo mở: Mặt trước
• Ngõ ra báo động: Normally Closed
• Phương thức truyền: Có dây
• Nguồn cấp: 9 đến 16 VDC
• Điện áp điển hình: 12 V
• Kích thước: 38.8 mm × 107 mm × 22.5 mm
• Trọng lượng: 49.5 g
• Kiểu lắp đặt: Tường, trần
• Môi trường ứng dụng: Trong nhà

DS-PDBG8-EG2 phù hợp với nhu cầu nào?

Thiết bị phù hợp cho các hệ thống báo động có nhu cầu giám sát nguy cơ kính bị phá vỡ tại khu vực trong nhà. Các vị trí có thể xem xét gồm cửa kính, vách kính hoặc khu vực sử dụng các bề mặt kính nằm trong vùng phát hiện của cảm biến. Với kết nối có dây và ngõ ra Normally Closed, DS-PDBG8-EG2 có thể được tích hợp vào hệ thống báo động phù hợp với sơ đồ đấu nối của tủ trung tâm.

Việc lựa chọn số lượng và vị trí đầu báo cần dựa trên kích thước khu vực kính, khoảng cách từ đầu báo đến kính, góc phát hiện, điều kiện âm thanh xung quanh và yêu cầu của hệ thống báo động. Không nên chỉ dựa vào phạm vi 8 m để bố trí thiết bị mà cần kiểm tra thực tế vị trí sau khi lắp đặt.

Lưu ý khi lắp đặt

• Không che khuất khu vực microphone bằng rèm, đồ nội thất hoặc vật cản.
• Tránh các vị trí có nguồn âm thanh lớn hoặc âm thanh gây nhiễu.
• Thực hiện đấu nối ALARM/TAMPER theo đúng cấu hình điện trở của hệ thống trung tâm.
• Kiểm tra vị trí bằng BG (Break Glass) Test sau khi lắp đặt.
• Thiết bị được xác định cho ứng dụng trong nhà; điều kiện môi trường cần nằm trong giới hạn kỹ thuật công bố.

Kết luận

Hikvision DS-PDBG8-EG2 là đầu báo kính vỡ có dây dành cho hệ thống báo động trong nhà, nổi bật với cảm biến âm thanh đa hướng, phạm vi phát hiện 8 m, góc phát hiện 120°, khả năng điều chỉnh độ nhạy và hỗ trợ nhiều loại kính. Khi triển khai, cần kết hợp thông số kỹ thuật với khảo sát vị trí thực tế và thực hiện kiểm tra sau lắp đặt để bảo đảm vùng kính cần bảo vệ nằm trong điều kiện phát hiện phù hợp.
