Hồng ngoại không dây dạng màn (Nên lắp cùng chân đế DS-PDB-IN-wallbracket hoặ… – DS-PDC15-EG2-WB

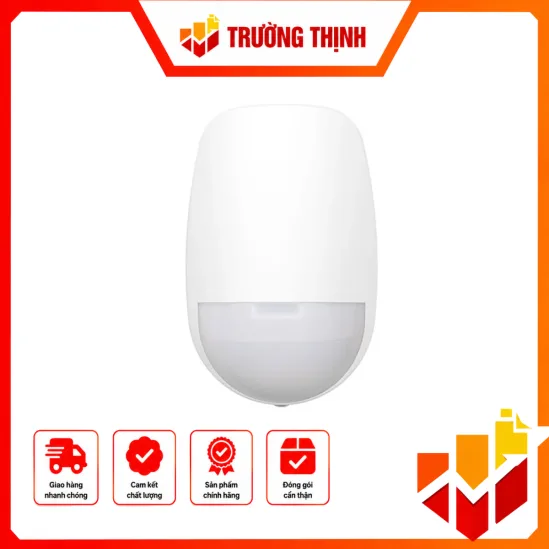

HIKVISION DS-PDC15-EG2-WB là gì?

HIKVISION DS-PDC15-EG2-WB là đầu báo hồng ngoại PIR không dây dạng màn, thuộc dòng thiết bị báo động AX PRO. Theo tài liệu kỹ thuật của HIKVISION, thiết bị được thiết kế để tạo vùng phát hiện dạng màn với chiều dài phát hiện lên đến 15 m và góc phát hiện hẹp 6.3°. Cấu trúc này phù hợp với những khu vực cần kiểm soát theo một hướng hoặc một vùng tương đối hẹp thay vì sử dụng đầu báo có góc quan sát rộng.

Thiết bị sử dụng công nghệ Tri-X Wireless với phương thức truyền RF hai chiều ở tần số 433 MHz. HIKVISION công bố hỗ trợ mã hóa AES-128, Frequency Hopping và khoảng cách truyền trong không gian mở lên đến 1.2 Km. DS-PDC15-EG2-WB sử dụng pin CR123A × 1, điện áp điển hình 3 V và có thời lượng pin tiêu chuẩn lên đến 5 năm ở chế độ chờ theo thông số kỹ thuật của nhà sản xuất.

Đặc điểm của DS-PDC15-EG2-WB

• Phát hiện hồng ngoại thụ động: sử dụng Passive Infrared với tầm phát hiện 15 m.
• Góc phát hiện hẹp: 6.3°, phù hợp tạo vùng giám sát dạng màn.
• 18 vùng phát hiện: hỗ trợ phân chia vùng phát hiện theo thiết kế của cảm biến.
• Kết nối không dây Tri-X: truyền RF hai chiều ở tần số 433 MHz.
• Bảo mật truyền dẫn: hỗ trợ AES-128 Encryption và Frequency Hopping.
• Khoảng cách truyền: lên đến 1.2 Km trong không gian mở theo tài liệu kỹ thuật.
• Nguồn pin: sử dụng 1 pin CR123A, điện áp điển hình 3 V.
• Bảo vệ chống tháo phá: hỗ trợ Tamper Protection ở mặt trước và mặt sau.
• Hỗ trợ Creep Zone Protection: tăng khả năng bảo vệ vùng sát chân theo cấu hình lắp đặt.

Khả năng phát hiện và vùng bảo vệ

DS-PDC15-EG2-WB sử dụng phương pháp Passive Infrared để phát hiện chuyển động. Tầm phát hiện được công bố là 15 m, góc phát hiện 6.3° và có 18 vùng phát hiện. Tốc độ chuyển động có thể phát hiện nằm trong khoảng 0.3～2 m/s. Thiết bị không hỗ trợ Pet Immunity, vì vậy khi triển khai cần đánh giá môi trường sử dụng và các nguồn chuyển động trong khu vực cần bảo vệ.

Thiết bị hỗ trợ Digital Temperature Compensation, Digital Processing và Sealed Optics. Bộ lọc ánh sáng trắng được công bố ở mức 6500lux. Creep Zone Protection cũng được hỗ trợ. Các tính năng này được thiết kế để hỗ trợ hoạt động phát hiện trong môi trường lắp đặt thực tế, tuy nhiên hiệu quả vẫn phụ thuộc vào vị trí, hướng lắp và điều kiện cụ thể của công trình.

Kết nối không dây Tri-X Wireless 433 MHz

Điểm đáng chú ý của DS-PDC15-EG2-WB là thiết kế kết nối không dây hai chiều. Thiết bị sử dụng Tri-X Wireless và Two-Way RF Wireless ở tần số 433 MHz. Theo datasheet HIKVISION, phương thức truyền được bảo vệ bằng AES-128 Encryption và hỗ trợ Frequency Hopping.

Khoảng cách truyền trong không gian mở được công bố lên đến 1.2 Km. Đây là thông số trong điều kiện không gian mở, do đó không nên xem là khoảng cách cố định trong mọi công trình. Tường bê tông, kết cấu kim loại, thiết bị điện tử, nhiễu vô tuyến và vị trí đặt thiết bị có thể ảnh hưởng đến tín hiệu thực tế.

Thiết bị hỗ trợ nhiều phương thức đăng ký gồm Power up, Remote ID và QR Code. Ngoài ra, Signal Strength Indicator cho phép kiểm tra cường độ tín hiệu khi triển khai. Đây là thông tin hữu ích khi lựa chọn vị trí lắp đặt và kiểm tra kết nối trước khi cố định thiết bị.

Nguồn điện và thời lượng pin

DS-PDC15-EG2-WB sử dụng nguồn Battery Powered với 1 pin CR123A × 1 và điện áp điển hình 3 V. Thời lượng pin tiêu chuẩn được HIKVISION công bố lên đến 5 năm ở chế độ chờ. Thời gian sử dụng thực tế có thể thay đổi theo tần suất kích hoạt, điều kiện môi trường và cách vận hành hệ thống.

Thiết bị có thiết kế thay pin thuận tiện và phần PCB được bảo vệ theo mô tả sản phẩm. Khi lắp đặt, người dùng nên kiểm tra tình trạng pin và tín hiệu trước khi đưa hệ thống vào vận hành chính thức.

Thiết kế và phương án lắp đặt

Đầu báo có kích thước 65.5 mm × 103 mm × 48.5 mm và trọng lượng 128 g. HIKVISION công bố độ cao lắp đặt từ 2.4 đến 3.6 m, phương thức lắp đặt Wall và ứng dụng trong nhà. Sản phẩm có thể sử dụng phụ kiện Wall & Ceiling Accessory tùy phương án triển khai.

Với vị trí cần điều chỉnh hướng hoặc phương án lắp đặt linh hoạt hơn, có thể sử dụng phụ kiện gá tương thích. Việc chọn vị trí cần dựa trên hướng cần bảo vệ, chiều dài vùng cần giám sát, vật cản và chất lượng tín hiệu không dây. Không nên chỉ dựa vào khoảng cách truyền lý thuyết khi quyết định vị trí lắp đặt.

Ứng dụng thực tế

DS-PDC15-EG2-WB phù hợp với các hệ thống báo động cần tạo vùng phát hiện dạng màn trong nhà. Góc phát hiện 6.3° giúp thiết bị phù hợp với các khu vực có hình dạng dài hoặc cần kiểm soát theo một hướng cụ thể. Tài liệu HIKVISION mô tả sản phẩm có thể dùng để thiết lập các vùng bảo vệ dạng màn tại khu vực biên hoặc cửa sổ.

Thiết bị cũng phù hợp với những hệ thống ưu tiên kết nối không dây và cần bổ sung đầu báo vào hệ thống AX PRO. Trước khi triển khai, cần xác định vùng cần bảo vệ, chiều cao lắp đặt, hướng phát hiện và cường độ tín hiệu RF tại vị trí dự kiến.

Thông số kỹ thuật đáng chú ý

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra cường độ tín hiệu RF tại vị trí dự kiến trước khi cố định thiết bị.
• Đảm bảo chiều cao và hướng lắp phù hợp với vùng phát hiện cần bảo vệ.
• Do thiết bị không hỗ trợ Pet Immunity, cần xem xét khu vực có vật nuôi hoặc nguồn chuyển động thường xuyên.
• Khoảng cách 1.2 Km là thông số truyền trong không gian mở; điều kiện thực tế của công trình có thể khác.
• Có thể sử dụng phụ kiện gá tường hoặc gá trần tùy phương án triển khai.

Kết luận

HIKVISION DS-PDC15-EG2-WB là đầu báo hồng ngoại không dây dạng màn với tầm phát hiện 15 m, góc 6.3°, 18 vùng phát hiện và kết nối Tri-X Wireless 433 MHz. Thiết bị sử dụng pin CR123A × 1, hỗ trợ AES-128, Frequency Hopping, Creep Zone Protection và phù hợp triển khai trong nhà cho các hệ thống báo động cần vùng bảo vệ dạng màn.
