Phù hợp cho: Hikvision DS-PDSMK-4 là đầu báo khói quang điện 4 dây loại conventional, nguồn 10,2–13,8 VDC, relay ngõ ra NO hoặc NC, hai đèn LED đỏ báo động. Phù hợp phòng làm việc, kho, hành lang dùng trung tâm báo cháy hoặc báo động thông thường. Lắp trần trong nhà, tránh bếp và khu nhiều hơi nước dễ báo nhầm.
Hikvision DS-PDSMK-4 là gì?

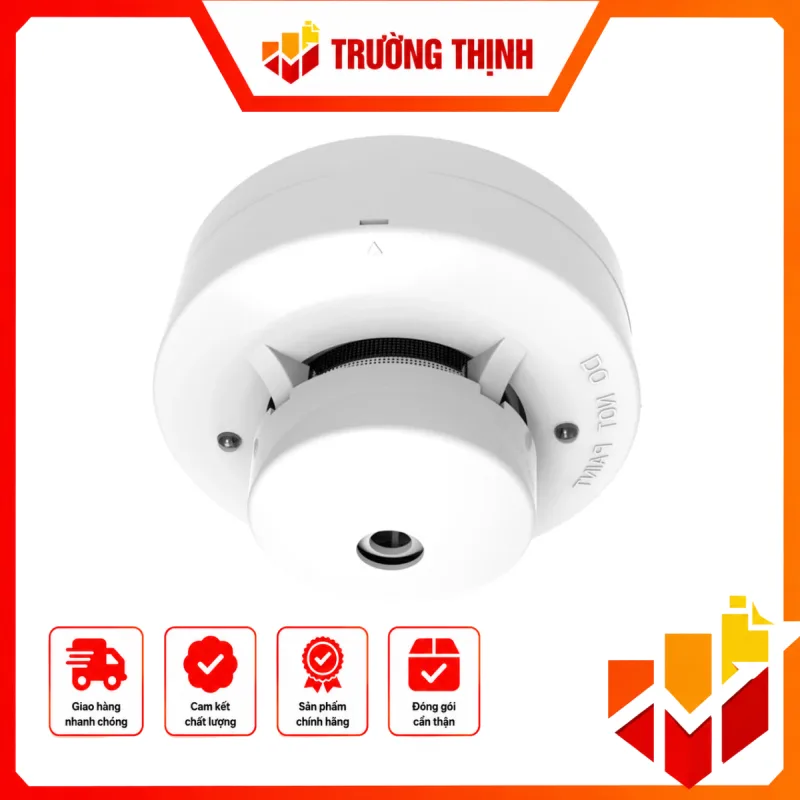

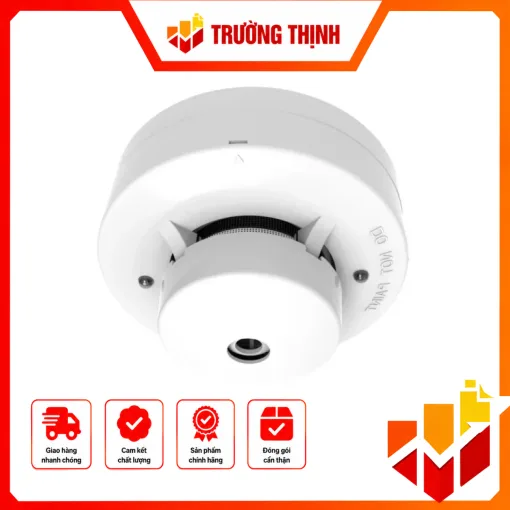

Hikvision DS-PDSMK-4 là cảm biến khói 4 dây sử dụng công nghệ cảm biến khói quang điện. Đây là loại đầu báo khói conventional (non-addressable), được thiết kế để kết nối với các trung tâm báo cháy thông thường hoặc những hệ thống địa chỉ có khả năng tiếp nhận đầu báo conventional. Thiết bị hướng đến ứng dụng phát hiện khói và phát tín hiệu cảnh báo trong các hệ thống bảo vệ an toàn cho người và tài sản.
Công nghệ cảm biến khói quang điện
DS-PDSMK-4 sử dụng buồng cảm biến khói quang điện với thiết kế ổn định, kết hợp thuật toán xử lý nhằm phân biệt tín hiệu phát hiện. Theo tài liệu Hikvision, thiết bị được thiết kế để tăng khả năng miễn nhiễm với các cảnh báo không mong muốn. Buồng cảm biến không yêu cầu điều chỉnh hoặc thay thế trong quá trình sử dụng theo mô tả sản phẩm của nhà sản xuất.
Thiết kế 4 dây và nguồn DC 10.2 ~ 13.8 V
DS-PDSMK-4 thuộc dòng cảm biến khói 4 dây, hoạt động với nguồn DC 10.2 ~ 13.8 V. Thiết bị có ngõ ra relay báo động dạng N/C hoặc N/O, giúp kết nối với hệ thống điều khiển phù hợp. Thiết kế 4 dây tách biệt đường cấp nguồn và đường tín hiệu, phù hợp với các sơ đồ đấu nối được sử dụng trong hệ thống đầu báo khói 4 dây.
Thông số kỹ thuật được công bố cho DS-PDSMK-4 gồm dòng khởi động ≤ 200 µA, thời gian khởi động ≤ 60 s, dòng chờ ≤ 60 µA và dòng báo động tối đa 35 mA. Dòng cho phép tối đa được công bố là 80 mA. Thời gian lấy mẫu là 8 s, điện áp reset ≤ 1 V và thời gian reset ≤ 1 s.
Ngưỡng phản hồi và hiển thị cảnh báo
Ngưỡng phản hồi khói của DS-PDSMK-4 được công bố ở mức (0.10 ~ 0.16) dB/m, tương đương (1.51 ~ 2.73) % / ft obscuration. Khi phát hiện điều kiện báo động, thiết bị sử dụng hai LED đỏ phát sáng liên tục. Hai LED được bố trí để cung cấp khả năng quan sát trạng thái từ 360°.
Relay báo động của thiết bị có dạng SPST, hỗ trợ tiếp điểm N/O hoặc N/C. Thông số tiếp điểm được công bố là 1.0 A @ DC 30 V hoặc 0.5 A @ AC 125 V. Khi triển khai thực tế, cần đối chiếu loại trung tâm và sơ đồ đấu nối để bảo đảm relay của cảm biến tương thích với hệ thống.
Thông số kích thước và môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Model | DS-PDSMK-4 |
| Loại cảm biến | Cảm biến khói quang điện 4 dây |
| Nguồn cấp | DC 10.2 ~ 13.8 V |
| Ngưỡng báo động khói | (0.10 ~ 0.16) dB/m; (1.51 ~ 2.73) % / ft obscuration |
| Chỉ thị | Hai LED đỏ phát sáng liên tục |
| Kích thước | Φ 100 mm × 35 mm |
| Chuẩn bảo vệ | IP-42 |
| Nhiệt độ hoạt động | 0 °C ~ +50 °C |
| Độ ẩm hoạt động | 0 % ~ 95 % RH, không ngưng tụ |
| Nhiệt độ lưu trữ | -25 °C ~ +80 °C |
| Phương thức lắp đặt | Lắp trên trần |
Ứng dụng của Hikvision DS-PDSMK-4
DS-PDSMK-4 phù hợp cho các hệ thống báo cháy cần sử dụng đầu báo khói conventional loại 4 dây và nguồn DC 12 V danh định. Thiết bị có thể được xem xét cho các không gian trong nhà khi trung tâm báo cháy hoặc thiết bị điều khiển đáp ứng yêu cầu tương thích của đầu báo. Với kích thước Φ 100 mm × 35 mm và thiết kế lắp trần, cảm biến có thể được bố trí tại các vị trí cần giám sát khói theo thiết kế của hệ thống.
Lưu ý khi lắp đặt
Việc lắp đặt DS-PDSMK-4 cần thực hiện theo sơ đồ đấu dây và hướng dẫn kỹ thuật của nhà sản xuất. Tài liệu lắp đặt của Hikvision minh họa hệ thống đầu báo khói 4 dây nhiều thiết bị, có đường cấp nguồn, vòng tín hiệu và thiết bị giám sát nguồn phù hợp. Trong quá trình thi công, cần bảo đảm đấu nối đúng cực và đúng terminal, đồng thời kiểm tra khả năng tương thích giữa cảm biến, đế đầu báo và trung tâm điều khiển.
Hikvision cũng lưu ý cần giữ đầu báo được che chắn cho đến khi khu vực lắp đặt sạch và không còn bụi, nhằm hạn chế nguy cơ nhiễm bẩn buồng cảm biến. Sau khi cấp nguồn và hoàn tất đấu nối, hệ thống cần được kiểm tra theo quy trình kỹ thuật trước khi đưa vào vận hành.
Hikvision DS-PDSMK-4 phù hợp với hệ thống nào?
Điểm cần xác định trước khi lựa chọn DS-PDSMK-4 là loại trung tâm báo cháy đang sử dụng. Đây là đầu báo conventional, không phải cảm biến khói địa chỉ độc lập. Do đó, sản phẩm phù hợp khi hệ thống có kiến trúc và ngõ vào tương thích với đầu báo khói 4 dây. Việc lựa chọn không nên chỉ dựa trên tên gọi “cảm biến khói 4 dây”, mà cần kiểm tra nguồn cấp, kiểu relay, sơ đồ đấu nối và yêu cầu kỹ thuật của toàn bộ hệ thống.
Kết luận
Hikvision DS-PDSMK-4 là cảm biến khói quang điện 4 dây, sử dụng nguồn DC 10.2 ~ 13.8 V, có relay báo động N/C hoặc N/O, hai LED đỏ hiển thị 360° và thiết kế lắp trần. Với các thông số được công bố, sản phẩm phù hợp để tích hợp vào hệ thống báo cháy conventional tương thích, trong đó việc kiểm tra trung tâm điều khiển và sơ đồ đấu nối là bước cần thiết trước khi triển khai.
