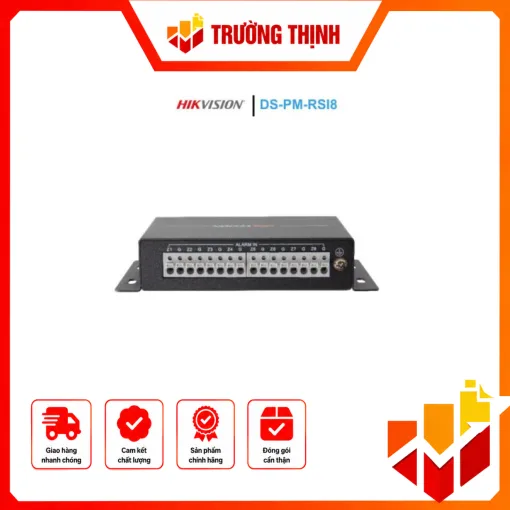

RS485 Bộ mở rông đầu vào – DS-PM-RSI8

HIKVISION DS-PM-RSI8 là gì?

HIKVISION DS-PM-RSI8 là bộ mở rộng đầu vào báo động giao tiếp RS485, được thiết kế để kết nối với tủ điều khiển an ninh thông qua đường truyền RS485. Thiết bị bổ sung 8 kênh đầu vào báo động, giúp mở rộng số lượng vùng giám sát có dây mà hệ thống có thể tiếp nhận. Đây là thiết bị phù hợp cho các hệ thống báo động cần tăng thêm đầu vào mà không phải thay đổi toàn bộ cấu trúc điều khiển hiện có.

8 kênh đầu vào báo động và hỗ trợ EOL

DS-PM-RSI8 có 8 kênh đầu vào báo động. Theo tài liệu kỹ thuật của HIKVISION, các đầu vào hỗ trợ giám sát trạng thái Normally Open (NO) hoặc Normal Close (NC). Thiết bị hỗ trợ cấu hình giá trị và độ nhạy điện trở, với các mức điện trở cuối đường dây EOL gồm 2.2K, 3.3K, 5.6K và 8.2K.

Việc hỗ trợ nhiều giá trị EOL giúp module có thể đáp ứng các cách đấu nối vùng báo động được cấu hình theo hệ thống. DS-PM-RSI8 cũng hỗ trợ cảnh báo tamper khi sử dụng cấu hình 2.2K EOL. Khi triển khai thực tế, việc lựa chọn kiểu đầu vào và giá trị điện trở cần thực hiện theo thiết kế, sơ đồ đấu nối và cấu hình của tủ điều khiển tương ứng.

Kết nối RS485 và thiết lập địa chỉ

DS-PM-RSI8 sử dụng 1 giao tiếp RS485 để trao đổi dữ liệu với tủ điều khiển an ninh. Module được trang bị 5 công tắc DIP dạng nhị phân để thiết lập địa chỉ. Tài liệu hướng dẫn của HIKVISION cho biết dải địa chỉ thiết bị khả dụng từ 1 đến 31, trong đó địa chỉ 0 được dành cho bàn phím chính.

Khi lắp đặt nhiều module, mỗi thiết bị cần được thiết lập địa chỉ phù hợp để tránh trùng địa chỉ gây lỗi giao tiếp. HIKVISION cũng hướng dẫn cần tắt nguồn tủ điều khiển trước khi thiết lập DIP switch và thực hiện đấu nối theo hướng dẫn lập trình, đấu dây của tủ điều khiển.

Đèn LED trạng thái trực quan

Thiết bị có 3 đèn LED màu đỏ/xanh lục dùng để hiển thị các trạng thái gồm giao tiếp, trạng thái và hoạt động. Các đèn báo giúp kỹ thuật viên theo dõi tình trạng module trong quá trình kiểm tra, cấu hình và bảo trì hệ thống.

Nguồn cấp và đặc tính hoạt động

DS-PM-RSI8 sử dụng nguồn 12V và có mức tiêu thụ điện ≤2W theo datasheet HIKVISION. Thiết bị hoạt động trong khoảng nhiệt độ -10℃ ~ ＋55℃ và độ ẩm 10％ ~ 90％. Kích thước của module là 132.5mm x 74mm x 28mm, trọng lượng được công bố ở mức <1kg.

Thiết kế nhỏ gọn giúp module có thể được bố trí trong hệ thống báo động cùng các thiết bị điều khiển và phụ kiện liên quan. Khi thi công, vị trí lắp đặt, phương án cấp nguồn và đường RS485 nên được xác định theo thiết kế thực tế để bảo đảm việc kết nối và bảo trì thuận tiện.

Thông số kỹ thuật HIKVISION DS-PM-RSI8

Đối tượng sử dụng

DS-PM-RSI8 phù hợp với các hệ thống báo động sử dụng tủ điều khiển có hỗ trợ module mở rộng qua RS485 và cần bổ sung thêm các vùng đầu vào có dây. Thiết bị có thể được cân nhắc trong các công trình cần mở rộng số lượng điểm giám sát nhưng vẫn duy trì phương thức kết nối có dây.

Đối với kỹ thuật viên, việc triển khai cần kiểm tra khả năng tương thích của tủ điều khiển, sơ đồ RS485, địa chỉ DIP, loại đầu vào NO/NC và giá trị EOL trước khi đấu nối. Tài liệu của HIKVISION cũng lưu ý không thiết lập nhiều module cùng một địa chỉ vì có thể gây lỗi giao tiếp.

Kết luận

HIKVISION DS-PM-RSI8 là module mở rộng 8 đầu vào báo động sử dụng RS485, hỗ trợ đầu vào NO/NC, nhiều giá trị điện trở EOL, cảnh báo tamper, thiết lập địa chỉ bằng DIP switch và hiển thị trạng thái qua 3 đèn LED. Với nguồn 12V và công suất ≤2W, sản phẩm là lựa chọn phù hợp về mặt chức năng cho các hệ thống báo động có nhu cầu bổ sung vùng giám sát có dây, với điều kiện tủ điều khiển sử dụng phải tương thích với module.

Nhìn chung, HIKVISION DS-PM-RSI8 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
