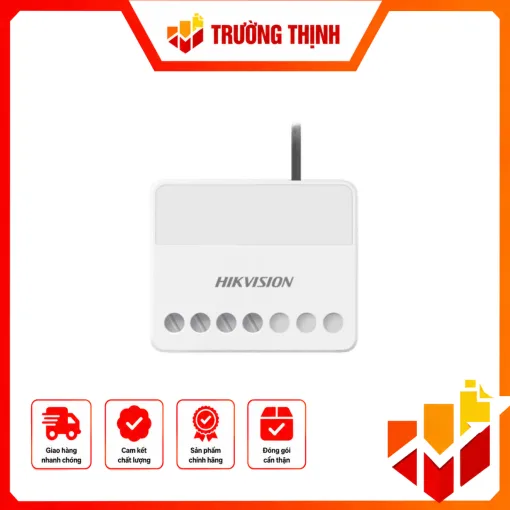

HIKVISION DS-PM1-O1H-WB là gì?
HIKVISION DS-PM1-O1H-WB là thiết bị PGM không dây dạng Wall Switch, được thiết kế để điều khiển đóng hoặc mở nguồn điện từ xa cho thiết bị điện được kết nối với ngõ ra relay. Theo tài liệu chính hãng, thiết bị có thể kết nối trực tiếp với nguồn AC 100 V đến 240 V và thực hiện đóng/mở mạch thủ công thông qua APP, Keypad hoặc Keyfob, hoặc tự động theo các sự kiện được thiết lập trong hệ thống.
Thiết bị phù hợp với những tình huống cần bổ sung một ngõ điều khiển điện mà không muốn kéo thêm đường tín hiệu điều khiển từ bộ trung tâm đến vị trí thiết bị. DS-PM1-O1H-WB có thiết kế nhỏ gọn, có thể lắp trên tường hoặc đặt bên trong hộp 86 theo hướng dẫn của nhà sản xuất.
Đặc điểm của DS-PM1-O1H-WB
Giao tiếp không dây hai chiều 433 MHz
DS-PM1-O1H-WB sử dụng giao tiếp RF 433 MHz với phương thức truyền thông hai chiều và điều chế 2GFSK. Khoảng cách RF được HIKVISION công bố là 800 m. Thiết bị hỗ trợ mã hóa AES-128 cho giao tiếp không dây, giúp phù hợp với hệ thống báo động sử dụng các thiết bị không dây tương thích.
Relay NO/NC cho nguồn AC
Thiết bị được trang bị 1 ngõ ra relay NO/NC, hỗ trợ tải AC 100 V đến 240 V với dòng tối đa 13A theo datasheet. Nhờ đó, DS-PM1-O1H-WB có thể được sử dụng trong các ứng dụng cần điều khiển đóng/mở thiết bị điện có dây, với điều kiện tải và phương án đấu nối phải phù hợp với thông số kỹ thuật.
Thiết lập kịch bản điều khiển
HIKVISION cung cấp khả năng thiết lập kịch bản cho DS-PM1-O1H-WB theo nhiều loại sự kiện gồm báo động, thao tác, lỗi, lịch trình và điều khiển thủ công. Cách thiết lập này cho phép ngõ relay hoạt động theo logic của hệ thống thay vì chỉ bật hoặc tắt bằng thao tác trực tiếp.
Thông số kỹ thuật HIKVISION DS-PM1-O1H-WB
| Thông số | Giá trị |
|---|---|
| Model | DS-PM1-O1H-WB |
| Loại thiết bị | Wall Switch / PGM không dây |
| Tần số RF | 433 MHz |
| Phương thức RF | Two way communication |
| Điều chế RF | 2GFSK |
| Khoảng cách RF | 800 m |
| Bảo mật không dây | AES-128 |
| Relay output | 1, NO/NC (AC 100 to 240 V, Max 13A) |
| Nguồn cấp | AC 100 V to 240 V, 50/60 HZ |
| Nhiệt độ hoạt động | -10 °C đến 55 °C |
| Độ ẩm hoạt động | 10％ đến 90％ |
| Kích thước | 38 × 25 × 18 mm |
| Trọng lượng | 31.5 g |
| Màu sắc | White |
| Vật liệu vỏ | Plastic |
| Phương thức lắp đặt | Wall Mounting hoặc Inside 86 box |
Ứng dụng của thiết bị PGM không dây
DS-PM1-O1H-WB được định hướng cho các ứng dụng điều khiển thiết bị điện thông qua hệ thống báo động và tự động hóa. Một số nhu cầu phù hợp gồm điều khiển bóng đèn, còi hoặc các thiết bị điện có dây sử dụng nguồn AC trong giới hạn mà relay cho phép. Thiết bị cũng có thể được cấu hình để hoạt động theo báo động, lịch trình, trạng thái lỗi hoặc thao tác thủ công.
- Điều khiển bật/tắt bóng đèn hoặc tải điện phù hợp.
- Điều khiển thiết bị có dây thông qua ngõ relay NO/NC.
- Thiết lập hoạt động theo sự kiện báo động hoặc lịch trình.
- Bổ sung ngõ điều khiển không dây cho hệ thống tương thích.
- Lắp đặt tại vị trí cần điều khiển mà không cần triển khai đường tín hiệu điều khiển riêng.
Thiết kế và lắp đặt
Với kích thước 38 × 25 × 18 mm và trọng lượng 31.5 g, DS-PM1-O1H-WB có dạng module nhỏ gọn. HIKVISION công bố hai phương án lắp đặt là gắn tường hoặc đặt bên trong hộp 86. Thiết bị có nút Learning để đăng ký và các đèn LED hiển thị trạng thái đăng ký/tín hiệu, nguồn và trạng thái relay.
Do relay có thể làm việc với nguồn AC 100 V đến 240 V và dòng tối đa 13A, việc đấu nối cần được thực hiện đúng sơ đồ và yêu cầu an toàn điện. Tài liệu hướng dẫn của HIKVISION cũng chỉ rõ các đầu nối nguồn vào và đầu ra relay; việc thi công phần nguồn AC nên được thực hiện bởi người có chuyên môn phù hợp.
DS-PM1-O1H-WB phù hợp với nhu cầu nào?
Thiết bị phù hợp khi hệ thống cần một ngõ relay để điều khiển thiết bị điện có dây nhưng muốn kích hoạt bằng giao tiếp không dây và các kịch bản sự kiện. Đây là lựa chọn bổ sung cho hệ thống báo động HIKVISION khi cần điều khiển tải điện theo báo động, lịch trình hoặc thao tác từ thiết bị điều khiển tương thích.
Khi lựa chọn, cần đối chiếu điện áp, loại tải và dòng điện thực tế với giới hạn relay 13A của thiết bị. Đồng thời, vị trí lắp đặt cần bảo đảm điều kiện RF phù hợp với hệ thống và khoảng cách công bố. Khoảng cách 800 m là thông số RF của nhà sản xuất và điều kiện thực tế có thể phụ thuộc môi trường triển khai.
Kết luận
HIKVISION DS-PM1-O1H-WB là module PGM không dây nhỏ gọn với giao tiếp hai chiều 433 MHz, mã hóa AES-128 và 1 ngõ relay NO/NC hỗ trợ AC 100 V đến 240 V, tối đa 13A. Thiết bị phù hợp để bổ sung chức năng đóng/mở thiết bị điện có dây và xây dựng các kịch bản điều khiển theo báo động, thao tác, lỗi, lịch trình hoặc thủ công trong hệ thống tương thích.
