Gen2 – DS-PM1-RT-HWB

HIKVISION DS-PM1-RT-HWB là gì?

HIKVISION DS-PM1-RT-HWB là bộ thu không dây Tri-X 433 MHz, được thiết kế để mở rộng khả năng kết nối thiết bị không dây cho hệ thống báo động AX Hybrid Pro. Theo tài liệu chính hãng HIKVISION, thiết bị cho phép đưa các đầu báo Tri-X không dây vào hệ thống thông qua bộ thu, giúp hệ thống báo động có thể kết hợp thiết bị kết nối qua bus với các thiết bị không dây phù hợp.

DS-PM1-RT-HWB sử dụng 1 Speed-X bus để kết nối với tủ điều khiển. Phần truyền thông không dây hoạt động ở tần số 433 MHz và sử dụng cơ chế nhảy tần cùng mã hóa AES 128 bit. Đây là cấu hình phù hợp cho các hệ thống báo động cần mở rộng số lượng thiết bị không dây nhưng vẫn duy trì kết nối với bộ điều khiển trung tâm thông qua bus.

Khả năng kết nối thiết bị không dây

Một trong những điểm đáng chú ý của DS-PM1-RT-HWB là khả năng tiếp nhận nhiều nhóm thiết bị không dây trong cùng hệ thống. Thiết bị hỗ trợ tối đa 32 đầu báo không dây. Ngoài ra, bộ thu hỗ trợ tối đa 4 còi không dây trong nhà và 8 còi không dây ngoài trời. Các giới hạn này được HIKVISION công bố trong datasheet của sản phẩm và cần được tính toán cùng cấu hình thực tế của tủ báo động khi triển khai.

DS-PM1-RT-HWB được thiết kế để sử dụng với các thiết bị thuộc hệ sinh thái Tri-X tương thích. Danh sách tương thích chính hãng bao gồm nhiều mẫu đầu báo và còi không dây HIKVISION như DS-PDMC-EG2-WB, DS-PDMCS-EG2-WB, DS-PDMCK-EG2-WB, DS-PDC15-EG2-WB, DS-PDP15P-EG2-WB, DS-PS1-I-WB, DS-PS1-E-WB cùng một số thiết bị khác được HIKVISION liệt kê trong tài liệu kỹ thuật.

Thông số kỹ thuật chính

Thiết kế và cách kết nối

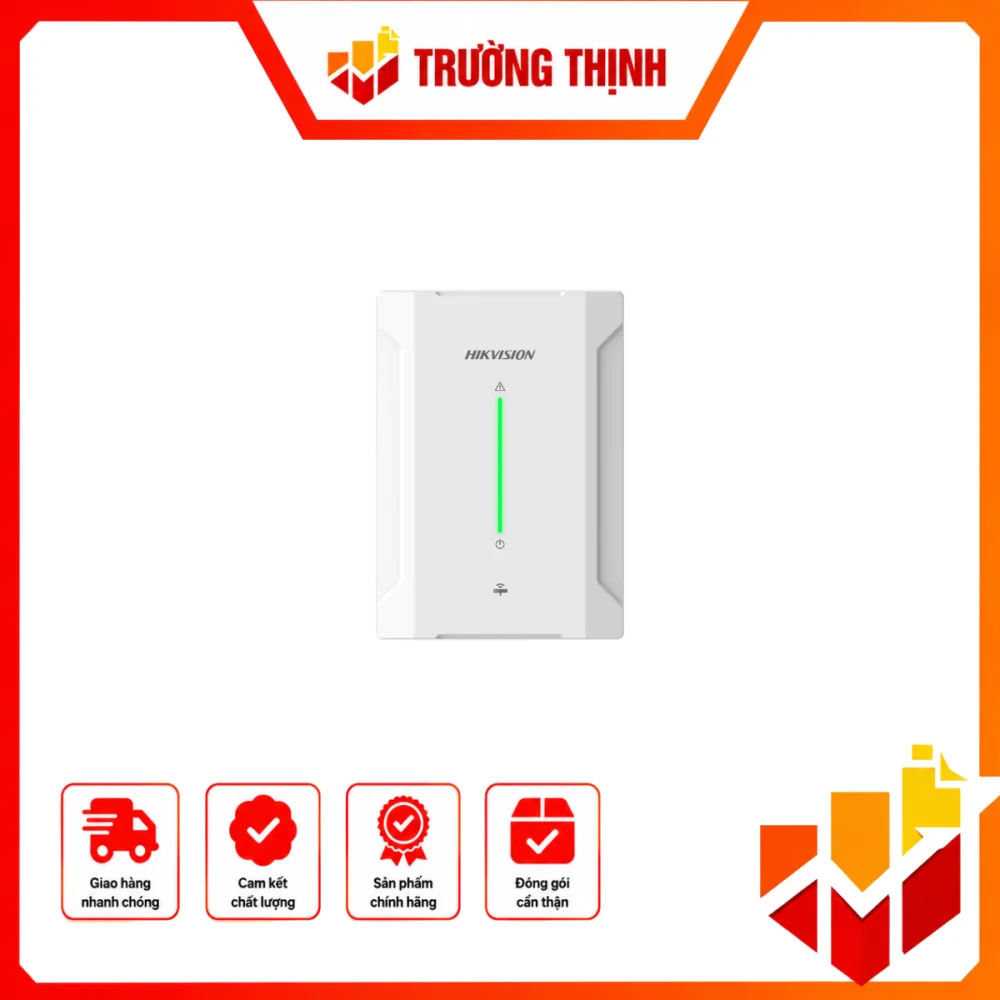

Thiết bị có kích thước 110 mm × 155 mm × 32 mm, vỏ bằng plastic và trọng lượng 233 g. Trên thiết bị có đèn LED hiển thị trạng thái, nút tamper, đầu nối dây và DIP switch. Địa chỉ của bộ thu được cấu hình bằng DIP switch trước khi cấp nguồn; tài liệu hướng dẫn cho biết địa chỉ có thể nằm trong phạm vi 0 đến 63 và mỗi bộ thu trong hệ thống cần có địa chỉ riêng.

DS-PM1-RT-HWB kết nối với hệ thống thông qua Speed-X bus và có đầu cấp nguồn riêng. Khi triển khai, việc đấu dây, cấu hình địa chỉ và đăng ký thiết bị cần thực hiện theo hướng dẫn của HIKVISION để bảo đảm bộ thu nhận đúng trạng thái với tủ điều khiển. Đèn LED trên thiết bị cung cấp thông tin về nguồn/tìm thiết bị và trạng thái báo động hoặc lỗi.

Bảo mật truyền thông không dây

DS-PM1-RT-HWB sử dụng tần số RF 433 MHz. HIKVISION công bố thiết bị hỗ trợ Frequency Hoping và mã hóa AES 128 bit cho truyền thông không dây. Các cơ chế này được tích hợp nhằm bảo vệ quá trình truyền dữ liệu giữa bộ thu và các thiết bị không dây tương thích trong hệ thống.

Khoảng cách truyền dẫn không dây được HIKVISION công bố lên đến 1300 m trong điều kiện phù hợp. Giá trị này là thông số công bố của nhà sản xuất và không nên hiểu là khoảng cách bảo đảm trong mọi công trình. Vật cản, kết cấu tường, kim loại, nhiễu RF và vị trí lắp đặt thực tế có thể ảnh hưởng đến khả năng truyền thông.

DS-PM1-RT-HWB phù hợp với hệ thống nào?

Sản phẩm phù hợp cho các hệ thống sử dụng tủ điều khiển AX Hybrid Pro có nhu cầu mở rộng thiết bị báo động không dây Tri-X. Thay vì chỉ sử dụng các thiết bị kết nối trực tiếp theo phương thức có dây, bộ thu giúp hệ thống tiếp nhận các đầu báo và còi không dây tương thích theo cấu hình được HIKVISION hỗ trợ.

Khi lựa chọn DS-PM1-RT-HWB, cần kiểm tra model tủ trung tâm, danh sách thiết bị không dây dự kiến sử dụng và số lượng thiết bị cần kết nối. Với công trình có nhiều khu vực, nên xác định trước vị trí lắp bộ thu và thiết bị không dây để hạn chế ảnh hưởng của vật cản hoặc môi trường nhiễu. Việc lựa chọn vị trí và cấu hình địa chỉ đúng cũng giúp thuận tiện hơn khi kiểm tra, bảo trì hệ thống sau khi hoàn thiện.

Lưu ý khi sử dụng

• Kiểm tra tính tương thích giữa DS-PM1-RT-HWB, tủ AX Hybrid Pro và các thiết bị Tri-X trước khi lắp đặt.
• Tuân thủ thông số nguồn 9 đến 28 VDC, 1A theo tài liệu kỹ thuật.
• Mỗi bộ thu cần được cấu hình địa chỉ riêng trong phạm vi được hướng dẫn.
• Không chỉ dựa vào khoảng cách truyền dẫn công bố; cần khảo sát vị trí thực tế khi triển khai.
• Thực hiện đấu nối, đăng ký và cấu hình thiết bị theo tài liệu hướng dẫn chính hãng HIKVISION.

Kết luận

HIKVISION DS-PM1-RT-HWB là bộ thu không dây Tri-X 433 MHz dành cho hệ thống AX Hybrid Pro, hỗ trợ tối đa 32 đầu báo không dây cùng nhiều còi không dây theo cấu hình công bố. Với Speed-X bus, mã hóa AES 128 bit, cơ chế nhảy tần và thiết kế nhỏ gọn, thiết bị phù hợp cho nhu cầu mở rộng thành phần không dây trong hệ thống báo động HIKVISION khi các thiết bị được lựa chọn đúng danh sách tương thích.
