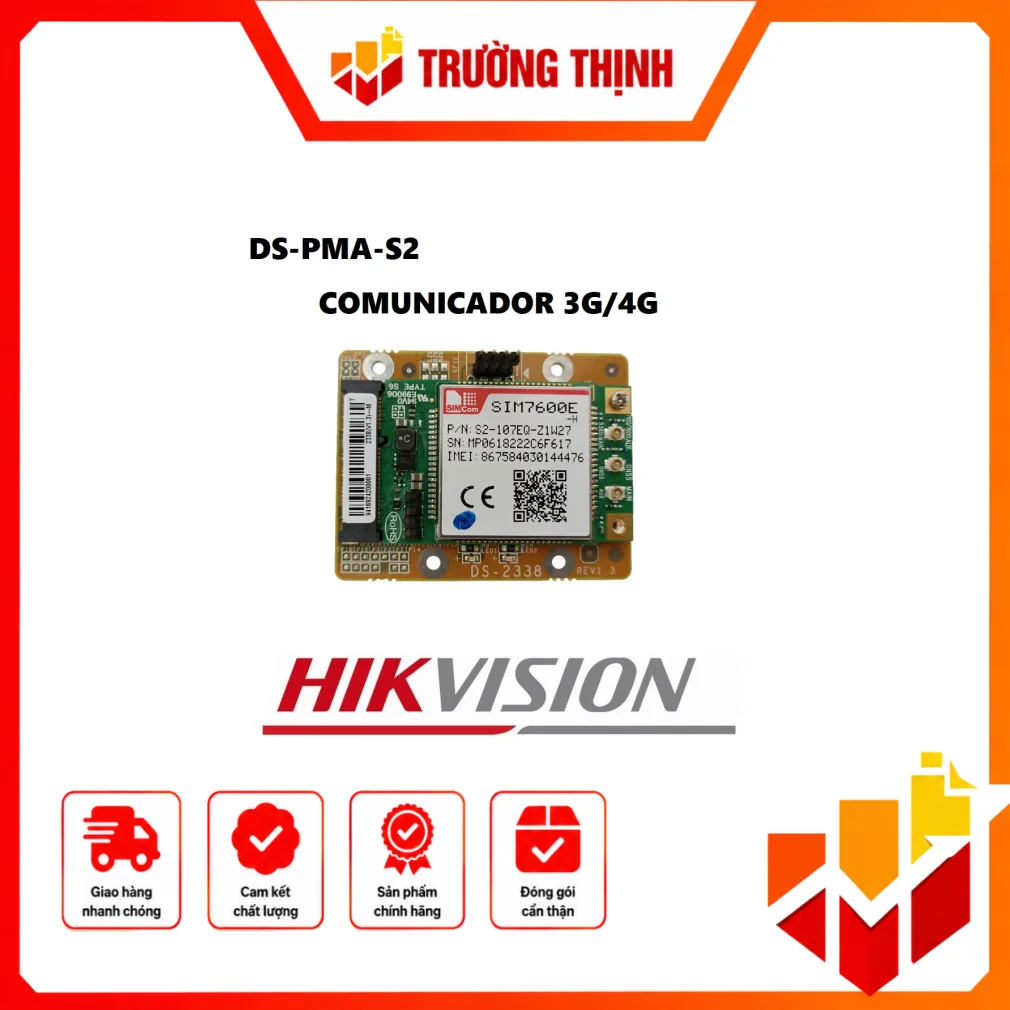

Module SIM – DS-PMA-S2

HIKVISION DS-PMA-S2 là gì?

HIKVISION DS-PMA-S2 là module giao tiếp 3G/4G thuộc dòng DS-PMA, được thiết kế để làm việc cùng tủ báo động AX Hybrid nhằm mở rộng khả năng kết nối thông qua mạng di động. Theo tài liệu kỹ thuật của HIKVISION, DS-PMA-S2 là module giao tiếp 4G, hỗ trợ CAT4 và được sử dụng để mở rộng giao tiếp 4G cho AX Hybrid panel. Thiết bị hỗ trợ nhiều chuẩn mạng di động, gồm FDD-LTE, UMTS/HSDPA/HSPA+ và GSM/GPRS/EDGE.

Thông số kết nối của DS-PMA-S2

DS-PMA-S2 hỗ trợ các băng tần di động được HIKVISION công bố cho phiên bản này. Phần FDD-LTE gồm B1/B3/B7/B8/B20. Với UMTS/HSDPA/HSPA+, thiết bị hỗ trợ Dual-Band B1/B8. Ngoài ra, module còn hỗ trợ GSM/GPRS/EDGE ở các dải 900/1800 MHz. Việc hỗ trợ nhiều chuẩn giúp module có thể sử dụng với hạ tầng mạng di động phù hợp với các băng tần được thiết bị hỗ trợ.

DS-PMA-S2 dùng cho hệ thống nào?

DS-PMA-S2 được thiết kế để làm việc với tủ báo động AX Hybrid. Vì vậy, module phù hợp với các hệ thống báo động có trung tâm thuộc dòng AX Hybrid và có nhu cầu mở rộng giao tiếp mạng di động. Trong tài liệu giới thiệu sản phẩm, HIKVISION xác định DS-PMA-S2 là một trong các module dùng để mở rộng giao tiếp 4G cho AX hybrid panel.

Khi triển khai thực tế, việc lựa chọn module cần dựa trên model tủ báo động đang sử dụng và khả năng tương thích của hệ thống. Không nên chỉ dựa vào tên gọi module mà cần đối chiếu model trung tâm, phiên bản phần cứng và tài liệu kỹ thuật tương ứng trước khi lắp đặt.

Các chuẩn mạng được hỗ trợ

FDD-LTE

DS-PMA-S2 hỗ trợ FDD-LTE trên các băng tần B1/B3/B7/B8/B20. Đây là nhóm băng tần được HIKVISION công bố cho model DS-PMA-S2 trong datasheet của dòng DS-PMA.

UMTS/HSDPA/HSPA+

Module hỗ trợ Dual-Band UMTS/HSDPA/HSPA+ B1/B8. Đây là nhóm chuẩn mạng di động 3G được liệt kê cùng với LTE trong thông số kỹ thuật của sản phẩm.

GSM/GPRS/EDGE

DS-PMA-S2 cũng hỗ trợ GSM/GPRS/EDGE tại 900/1800 MHz. Thông tin này được HIKVISION công bố trong bảng thông số của dòng DS-PMA và được áp dụng cho DS-PMA-S2.

Thiết kế nhỏ gọn

Module có kích thước 30 mm × 30 mm theo datasheet HIKVISION. Kích thước nhỏ giúp DS-PMA-S2 phù hợp với vai trò module mở rộng bên trong hệ thống báo động tương thích. Khi lắp đặt, cần thực hiện đúng hướng dẫn của tủ báo động và tài liệu kỹ thuật để bảo đảm module được kết nối đúng với hệ thống.

Lưu ý khi sử dụng HIKVISION DS-PMA-S2

• Kiểm tra model tủ báo động AX Hybrid trước khi mua và lắp module.
• Đối chiếu băng tần mạng di động được nhà mạng cung cấp với các băng tần mà DS-PMA-S2 hỗ trợ.
• Sử dụng SIM phù hợp với phương thức kết nối di động của hệ thống.
• Thực hiện lắp đặt và cấu hình theo tài liệu kỹ thuật của HIKVISION và model tủ báo động tương ứng.
• Không nhầm DS-PMA-S2 với các biến thể DS-PMA-S1(AU) hoặc DS-PMA-S2(AU), vì các phiên bản này có bảng băng tần khác nhau.

DS-PMA-S2 và các biến thể trong dòng DS-PMA

HIKVISION công bố dòng DS-PMA gồm DS-PMA-S1, DS-PMA-S2, DS-PMA-S1(AU) và DS-PMA-S2(AU). Các model đều thuộc nhóm module giao tiếp 4G CAT4, nhưng băng tần được công bố có sự khác biệt giữa phiên bản thông thường và phiên bản AU. DS-PMA-S2 sử dụng FDD-LTE B1/B3/B7/B8/B20, UMTS/HSDPA/HSPA+ B1/B8 và GSM/GPRS/EDGE 900/1800 MHz. Vì vậy, khi thay thế hoặc bổ sung module, cần xác định chính xác model để tránh chọn nhầm biến thể.

Đối tượng phù hợp

HIKVISION DS-PMA-S2 phù hợp với đơn vị triển khai hệ thống báo động AX Hybrid cần bổ sung giao tiếp mạng di động cho trung tâm. Sản phẩm cũng phù hợp trong các trường hợp cần lựa chọn đúng module mở rộng theo model tủ báo động và băng tần mạng được hỗ trợ. Với thiết bị chuyên dụng như DS-PMA-S2, việc kiểm tra khả năng tương thích trước khi lắp đặt là yếu tố quan trọng để bảo đảm hệ thống hoạt động theo thiết kế.

Kết luận: HIKVISION DS-PMA-S2 là module giao tiếp 3G/4G CAT4 dành cho AX Hybrid, hỗ trợ FDD-LTE B1/B3/B7/B8/B20, UMTS/HSDPA/HSPA+ B1/B8 và GSM/GPRS/EDGE 900/1800 MHz, với kích thước 30 mm × 30 mm. Khi lựa chọn, nên đối chiếu model tủ AX Hybrid và băng tần mạng để bảo đảm tính tương thích.
