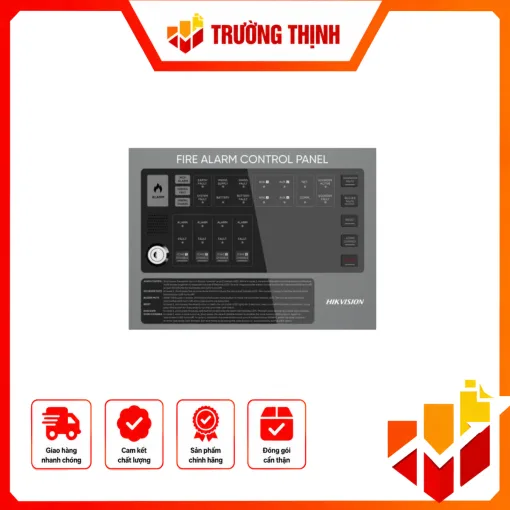

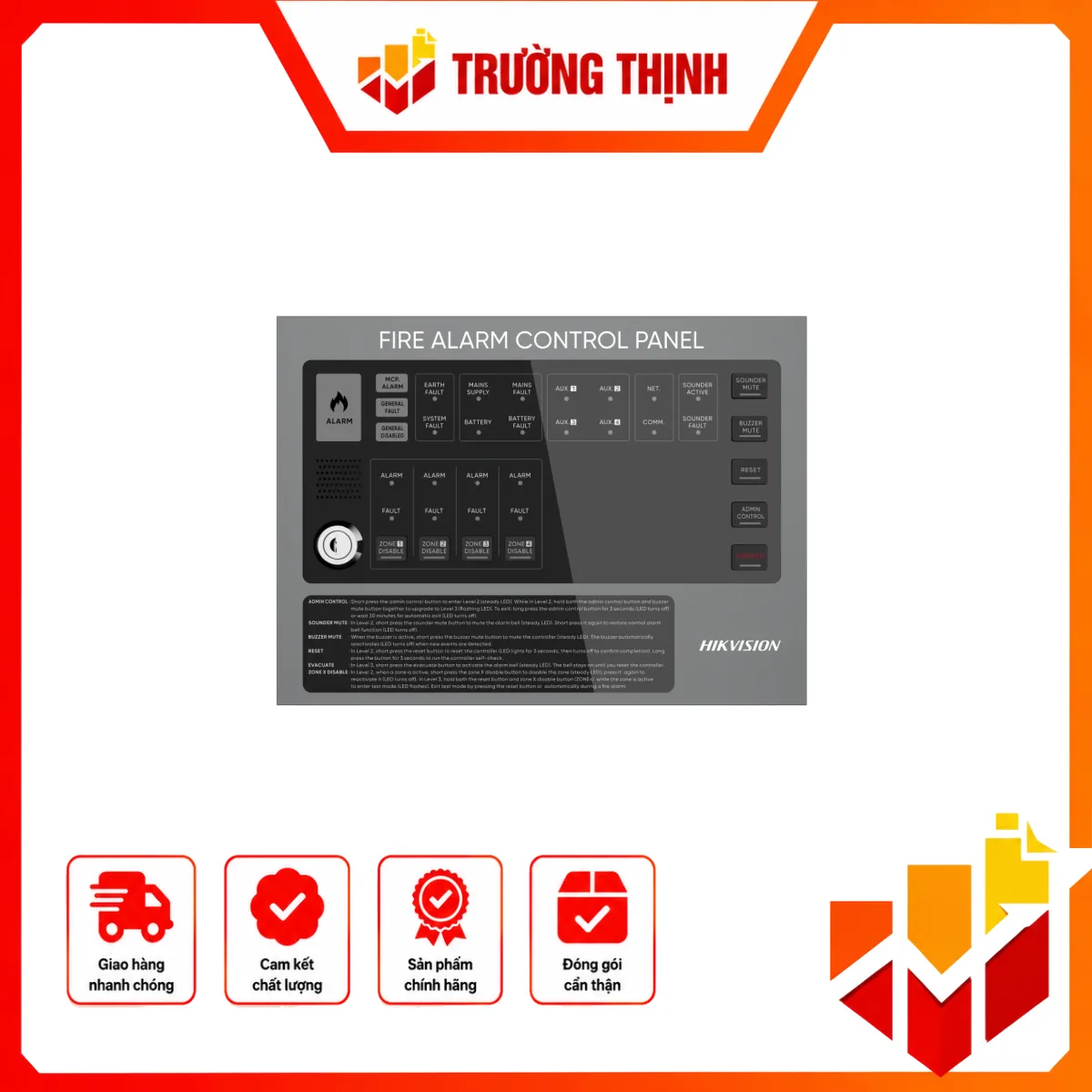

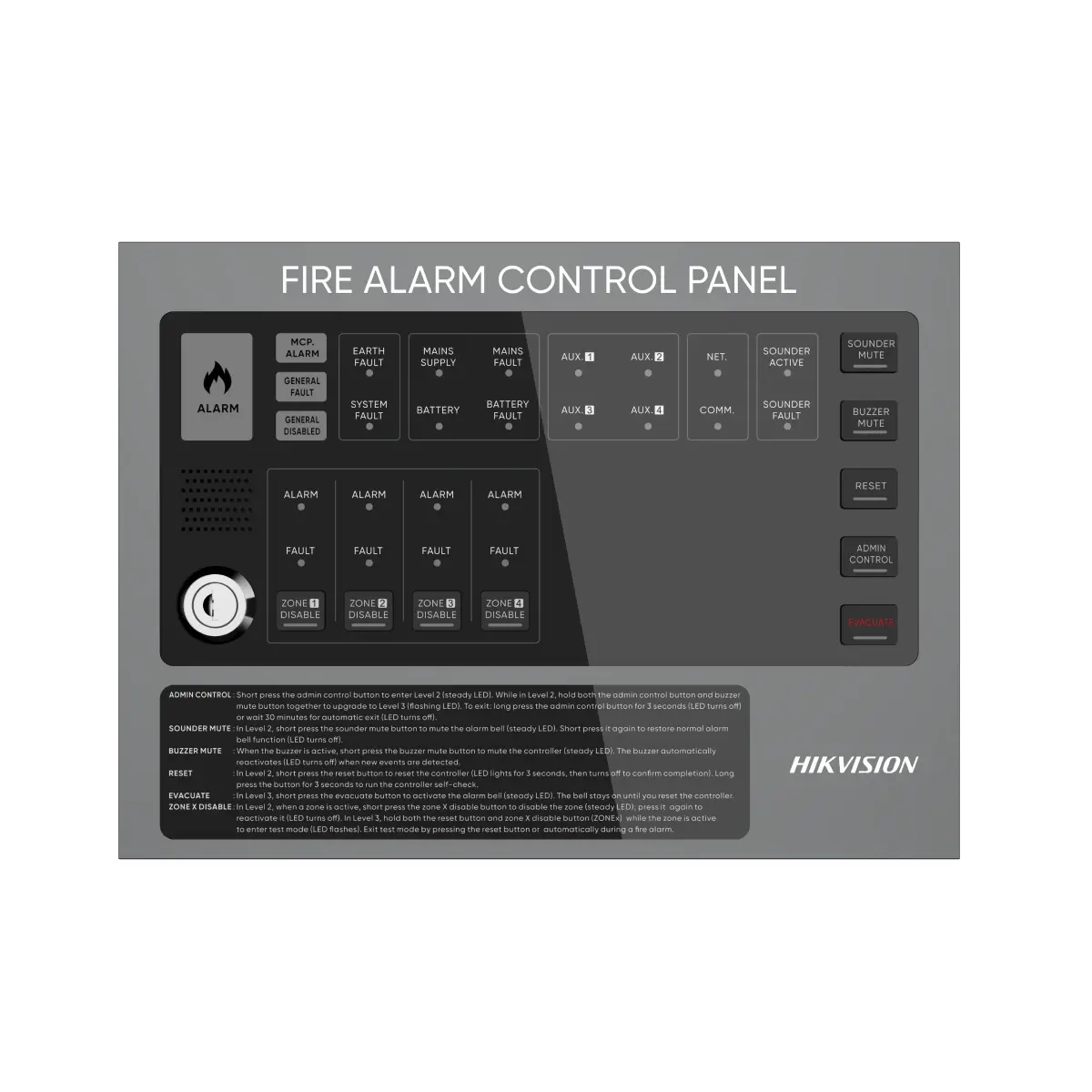

Hikvision HF-C104 – Tủ trung tâm báo cháy thông thường 4 zone
Hikvision HF-C104 là tủ trung tâm báo cháy thông thường thuộc dòng Conventional Fire Alarm System (Conventional FAS), được thiết kế để quản lý hệ thống báo cháy theo từng khu vực của công trình. Model HF-C104 có cấu hình 4 zone, cho phép phân chia khu vực giám sát thành tối đa bốn vùng độc lập.
Theo tài liệu phân phối chính thức của Hikvision, Conventional FAS được xây dựng từ một tủ điều khiển trung tâm kết hợp với nhiều thiết bị báo cháy, giúp hệ thống xác định khu vực xảy ra sự cố. Các nguồn kỹ thuật đối chiếu cho HF-C104 xác nhận khả năng tải tối đa 128 thiết bị, tương ứng tối đa 32 thiết bị trên mỗi zone.
Cấu hình 4 zone cho hệ thống báo cháy thông thường
Điểm nhận diện quan trọng tốt của HF-C104 là cấu hình bốn vùng báo cháy. Mỗi zone được sử dụng để quản lý các thiết bị báo cháy trong một khu vực hoặc phân khu của công trình. Cách tổ chức này phù hợp với những hệ thống cần phân vùng rõ ràng để nhân viên vận hành có thể nhanh chóng xác định khu vực phát sinh cảnh báo. Với khả năng tối đa 32 thiết bị trên mỗi zone, tổng tải được công bố lên đến 128 thiết bị cho toàn bộ tủ.
Việc chia zone cũng hỗ trợ quá trình thiết kế và lập cấu hình hệ thống. Thay vì quản lý toàn bộ thiết bị như một nhóm duy tốt, kỹ thuật viên có thể bố trí đầu báo và thiết bị cảnh báo theo từng tầng, phòng, khu vực hoặc phân khu chức năng tùy thiết kế PCCC của công trình. HF-C104 vì vậy phù hợp với các hệ thống báo cháy thông thường có quy mô cần nhiều vùng giám sát nhưng chưa cần cấu trúc địa chỉ hóa phức tạp.
Khả năng kết nối và giao tiếp
HF-C104 được công bố với nhiều giao diện phục vụ việc kết nối và triển khai hệ thống. Cấu hình được các nguồn kỹ thuật đối chiếu ghi nhận gồm một cổng Ethernet RJ45, một cổng USB và một giao diện RS-485. Bên cạnh đó, tủ có các đầu ra dành cho chuông báo cháy, nguồn phụ và rơ-le báo cháy, rơ-le báo lỗi. Những giao diện này giúp kỹ thuật viên có thêm lựa chọn khi thiết kế hệ thống, kết nối thiết bị ngoại vi và tích hợp các chức năng cảnh báo phù hợp với cấu hình thực tế.
Hệ thống còn có đầu ra 24 V/500 mA và hai đầu ra chuông báo cháy 27,5 V/500 mA theo thông số được đối chiếu. Hai ngõ rơ-le riêng cho trạng thái báo cháy và báo lỗi giúp hệ thống có thể truyền trạng thái đến các thiết bị hoặc hệ thống liên quan khi triển khai theo thiết kế công trình. Khi lập dự toán, cần đối chiếu sơ đồ đấu nối và yêu cầu tải của từng thiết bị ngoại vi thay vì chỉ dựa vào tổng số zone.
Truyền dẫn và phạm vi triển khai
Thông tin kỹ thuật được các nguồn phân phối công bố cho HF-C104 cho biết khoảng cách truyền dẫn có thể đạt tối đa 500 m khi sử dụng dây chống cháy RVS 2×1,5 mm² trong điều kiện phù hợp. Thông số này hữu ích khi lập phương án đi dây giữa tủ trung tâm và các thiết bị trong zone. Khoảng cách thực tế của hệ thống vẫn cần được kỹ thuật viên kiểm tra theo loại dây, cách thi công, tải trên đường dây, điều kiện công trình và yêu cầu thiết kế PCCC.
HF-C104 có nguồn điện chính được các tài liệu phân phối ghi nhận trong khoảng 90-270 V AC, 50-60 Hz. Hệ thống có nguồn dự phòng gồm hai pin 12 V, 2200 mAh. Nguồn dự phòng giúp duy trì hoạt động của tủ khi nguồn điện chính gặp sự cố, nhưng thời gian duy trì thực tế phụ thuộc vào tải và cấu hình thiết bị kết nối. Khi lập báo giá dự án, cần tính toán tải toàn hệ thống thay vì chỉ dựa trên dung lượng danh nghĩa của pin.
Thiết kế tủ và điều kiện môi trường
HF-C104 sử dụng vỏ kim loại với kích thước được công bố là 300 × 220 × 80 mm. Khối lượng khoảng 4,9 kg theo thông tin kỹ thuật được các nguồn phân phối đối chiếu, trong đó cấu hình có thể bao gồm pin dự phòng. Kích thước dạng tủ mỏng giúp thuận tiện cho phương án lắp đặt trên tường hoặc trong vị trí kỹ thuật được thiết kế phù hợp.
Điều kiện làm việc được công bố trong khoảng -10 °C đến 55 °C và độ ẩm 5%-95% không ngưng tụ. Khi lắp đặt thực tế, nên bố trí tủ tại vị trí khô ráo, dễ tiếp cận để kiểm tra và bảo trì, đồng thời tuân thủ các yêu cầu của thiết kế hệ thống PCCC và điều kiện môi trường của công trình.
Cảnh báo âm thanh và vận hành
Tài liệu HF-C104 được các nguồn phân phối đối chiếu mô tả có còi báo động âm lượng cao 85 dB. Còi tích hợp hỗ trợ phát cảnh báo tại tủ khi hệ thống chuyển sang trạng thái báo động. Một số nguồn bán hàng khác ghi mức 75 dB tại 1 m, do đó khi lập hồ sơ kỹ thuật hoặc nghiệm thu dự án nên ưu tiên thông số trong tài liệu kỹ thuật chính thức của đúng phiên bản sản phẩm.
Thiết bị cũng được mô tả với các chức năng phục vụ vận hành như báo động thủ công, cảnh báo tự động, quản lý trạng thái và các chức năng kiểm tra, xử lý sự cố. Đây là những chức năng cần được kiểm tra trong quá trình cấu hình và nghiệm thu thực tế thay vì chỉ đánh giá dựa trên số lượng zone.
Ứng dụng trong thiết kế hệ thống báo cháy
HF-C104 có thể được xem xét cho các hệ thống Conventional FAS cần bốn vùng giám sát. Cấu hình 4 zone và tối đa 128 thiết bị giúp kỹ thuật viên có cơ sở ban đầu để phân bổ thiết bị theo khu vực. Các ứng dụng cụ thể cần được xác định dựa trên bản vẽ PCCC, số lượng đầu báo, nút nhấn, chuông đèn và các thiết bị liên quan của từng công trình.
Đối với dự án, không nên chỉ căn cứ vào số zone để kết luận tủ có đáp ứng hay không. Cần kiểm tra đồng thời số lượng thiết bị trên từng zone, loại thiết bị tương thích, chiều dài đường dây, tải nguồn, đầu ra chuông, rơ-le, nguồn dự phòng và yêu cầu kết nối với các hệ thống khác. Cách kiểm tra này giúp tránh tình trạng chọn đúng model nhưng thiếu năng lực tải hoặc thiếu giao diện cần thiết cho cấu hình thực tế.
Kết luận
Hikvision HF-C104 là tủ trung tâm báo cháy thông thường 4 zone thuộc dòng Conventional FAS. Các thông tin nhận diện quan trọng đã được đối chiếu gồm model HF-C104, cấu hình 4 zone và khả năng tải tối đa 128 thiết bị, với tối đa 32 thiết bị trên mỗi zone. Tủ có các giao diện Ethernet, USB và RS-485 cùng các đầu ra dành cho chuông, nguồn phụ và rơ-le báo cháy/báo lỗi. Đây là các thông tin nền tảng để kỹ thuật viên đánh giá khả năng đáp ứng của HF-C104 trước khi đưa vào cấu hình hệ thống.
Đối với hồ sơ báo giá hoặc dự án, nên sử dụng tài liệu chính thức của Hikvision làm nguồn tham chiếu cho cấp dòng sản phẩm và tiếp tục đối chiếu datasheet đúng phiên bản HF-C104 khi cần chốt các thông số chi tiết. Những thông số chưa được xác nhận trực tiếp từ tài liệu hãng không nên tự động xem là thông số datasheet chính thức.
Nhìn chung, Hikvision HF-C104 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
