HIKVISION HK-SFP-1.25G-20-1310 là gì?

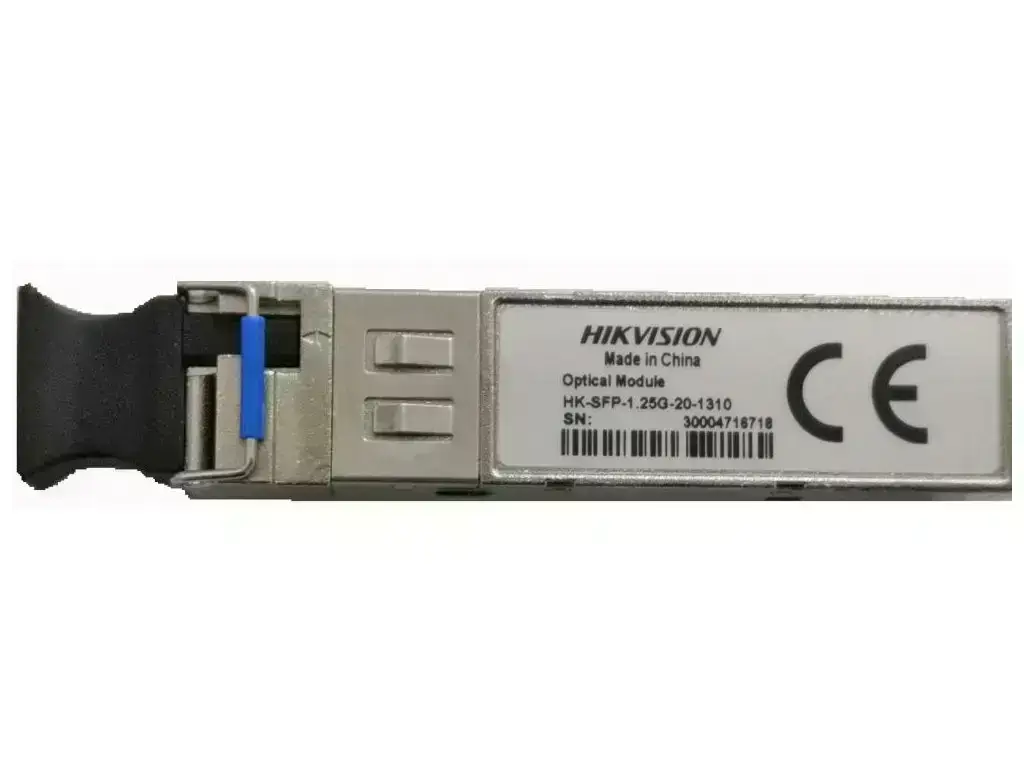

HIKVISION HK-SFP-1.25G-20-1310 là module quang dạng SFP dành cho các thiết bị mạng có cổng SFP tương thích. Theo tài liệu chính hãng, module hỗ trợ Ethernet với tốc độ dữ liệu 1250 Mbps, sử dụng sợi quang single mode, single fiber và đầu nối LC. Khoảng cách truyền được công bố từ 0 đến 20 km, phù hợp cho các kết nối quang cần mở rộng phạm vi truyền dẫn so với hệ thống cáp mạng đồng.
Đặc điểm nổi bật của HK-SFP-1.25G-20-1310
- Chuẩn module: SFP, tương thích SFP MSA.
- Tốc độ dữ liệu: 1250 Mbps, phù hợp kết nối Ethernet 1.25G.
- Loại sợi: SMF single mode, single fiber, kích thước 9/125 µm.
- Đầu nối: LC, số lượng đầu nối 1.
- Khoảng cách truyền: 0–20 km theo thông số nhà sản xuất.
- Bước sóng: Tx 1310 nm và Rx 1550 nm.
- Nguồn cấp: DC 3.3V.
- Khả năng cắm nóng: hỗ trợ hot-pluggable.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HK-SFP-1.25G-20-1310 |
| Loại module | SFP Module |
| Loại sợi quang | SMF, Single fiber, 9/125 µm |
| Đầu nối | LC |
| Tốc độ dữ liệu | 1250 Mbps |
| Số lượng đầu nối | 1 |
| Khoảng cách truyền | 0–20 km |
| Bước sóng | Tx 1310 nm / Rx 1550 nm |
| Công suất phát TX | -9 đến -1 dBm |
| Độ nhạy thu tối đa | -21 dBm |
| Nhiệt độ hoạt động | 0–70 °C |
| Nhiệt độ lưu trữ | -40–85 °C |
| Độ ẩm tương đối | 30–80% |
| Nguồn cấp | DC 3.3V |
Khả năng truyền quang và cách ghép module
HK-SFP-1.25G-20-1310 sử dụng cấu hình truyền đơn sợi hai chiều. Module phát ở bước sóng 1310 nm và thu ở 1550 nm. Theo tài liệu kỹ thuật HIKVISION, model này phải làm việc cùng HK-SFP-1.25G-20-1550 theo một cặp. Module đối diện sử dụng cấu hình bước sóng ngược lại: phát 1550 nm và thu 1310 nm. Vì vậy, khi triển khai liên kết quang đơn sợi, cần lựa chọn đúng hai đầu module thay vì sử dụng hai module HK-SFP-1.25G-20-1310 giống nhau.
Ứng dụng trong hệ thống switch
Module được sử dụng để bổ sung giao diện truyền dẫn quang cho thiết bị mạng có khe SFP tương thích. Khi được lắp vào switch, module tạo giao diện kết nối với tuyến cáp quang single mode, phục vụ các liên kết mạng cần khoảng cách truyền xa hơn kết nối Ethernet bằng cáp đồng thông thường. Khoảng cách 0–20 km là thông số công bố của nhà sản xuất; khả năng thực tế của tuyến còn phụ thuộc vào chất lượng cáp quang, đầu nối, mối hàn và các thành phần liên quan.
Những điểm cần kiểm tra trước khi sử dụng
- Thiết bị mạng phải có cổng SFP tương thích với module.
- Tuyến quang phải sử dụng loại sợi single mode phù hợp với thông số của module.
- Sử dụng đầu nối LC theo đúng cấu hình sản phẩm.
- Đối với liên kết single fiber, cần ghép HK-SFP-1.25G-20-1310 với HK-SFP-1.25G-20-1550 theo hướng dẫn của HIKVISION.
- Kiểm tra đúng khoảng cách tuyến và chất lượng hạ tầng quang trước khi nghiệm thu.
Phù hợp với đối tượng nào?
HK-SFP-1.25G-20-1310 phù hợp cho kỹ thuật viên mạng, đơn vị triển khai hệ thống switch và các hệ thống hạ tầng mạng cần kết nối quang single mode single fiber ở tốc độ 1.25G. Đây là lựa chọn phù hợp khi thiết bị mạng đã có cổng SFP tương thích và hệ thống cần kết nối quang với khoảng cách công bố đến 20 km.
Kết luận: HIKVISION HK-SFP-1.25G-20-1310 là module SFP 1.25G single mode single fiber, đầu nối LC, truyền tối đa 20 km theo thông số hãng, với cấu hình Tx 1310 nm/Rx 1550 nm và cần ghép cùng HK-SFP-1.25G-20-1550 để hình thành liên kết quang hai đầu.
