Bản vẽ sơ đồ lắp đặt camera chi tiết kèm link tư vấn miễn phí

Một lỗi dễ gặp khi làm sơ đồ lắp đặt camera là chọn chỗ đặt thiết bị trước rồi mới nghĩ đến khu vực cần quan sát. Cách làm này có thể khiến camera vẫn lên hình nhưng lại bỏ sót cửa ra vào, quầy thu ngân hoặc vùng giao nhận hàng. Vì vậy, việc xây dựng sơ đồ lắp đặt camera đóng vai trò then chốt. Một bản vẽ chi tiết không chỉ giúp người dùng hình dung rõ vị trí lắp đặt mà còn tối ưu hóa tầm nhìn, hạn chế điểm mù và tiết kiệm chi phí dây dẫn. Dù bạn là hộ gia đình hay doanh nghiệp, việc sở hữu một thiết kế bản vẽ lắp đặt camera chuẩn xác là bước đầu tiên để đảm bảo an toàn tuyệt đối.

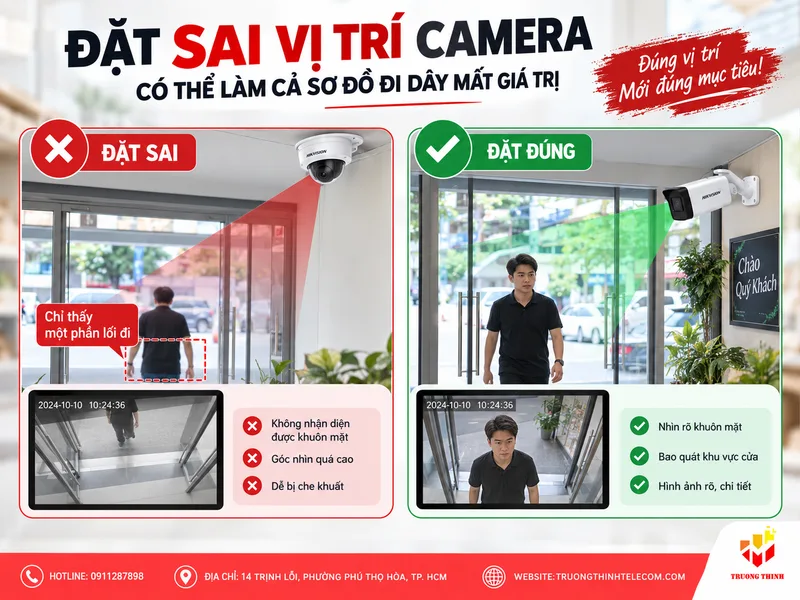

Đặt sai vị trí camera có thể làm cả sơ đồ đi dây mất giá trị như thế nào?

Với sơ đồ lắp đặt camera, Hãy bắt đầu từ câu hỏi: camera cần nhìn rõ điều gì? Nếu mục tiêu là nhận diện người bước qua cửa, khung hình phải giữ được khuôn mặt và vùng tiếp cận cửa, thay vì chỉ ghi được một phần lối đi. Nếu mục tiêu là theo dõi quầy thu ngân, góc máy cần bao quát khu vực giao dịch nhưng không bị kệ hàng hoặc màn hình quảng cáo che khuất.

Ví dụ, một cửa hàng có mặt tiền rộng 6m. Người thi công có thể chọn vị trí gần trần vì ở đó dễ kéo dây và ít ảnh hưởng thẩm mỹ. Tuy nhiên, nếu mái hiên che xuống hoặc camera hướng quá cao, khuôn mặt người đi vào có thể chỉ xuất hiện ở mép dưới khung hình. Sơ đồ lúc này vẫn thể hiện đầy đủ camera và tuyến dây, nhưng điểm quan sát đã sai ngay từ đầu.

Ba dấu hiệu nên kiểm tra trước khi cố định vị trí là:

• Đối tượng quan trọng không nằm trong vùng hình ảnh dự kiến.
• Góc nhìn bị tường, cột, mái che, biển hiệu hoặc đồ nội thất chắn một phần.
• Vị trí camera khiến dây phải đi vòng bất hợp lý chỉ vì chọn điểm đặt theo sự thuận tiện của người thi công.

Cách phòng tránh là đánh dấu trên mặt bằng ít nhất ba thông tin cho mỗi camera: điểm đặt, hướng nhìn và khu vực cần giữ hình ảnh. Với vị trí có nhiều người qua lại, nên kiểm tra thêm chiều cao lắp đặt và hướng ánh sáng. Một camera quay thẳng vào nguồn sáng mạnh có thể cho hình ảnh kém chi tiết dù vị trí trên bản vẽ có vẻ hợp lý.

Khi chọn sơ đồ lắp đặt camera, Tiêu chí đạt ở bước này là mỗi camera đều có lý do rõ ràng cho vị trí và hướng quan sát. Nếu chưa trả lời được camera đó dùng để theo dõi khu vực nào, chưa nên chuyển sang bước vẽ dây.

Một số sơ đồ lắp đặt camera quan sát, giám sát phổ biến

Tùy vào đặc thù không gian và nhu cầu sử dụng, mỗi khu vực sẽ có một mô hình kết nối khác nhau. Dưới đây là các loại sơ đồ tiêu biểu phù hợp với từng đối tượng cụ thể.

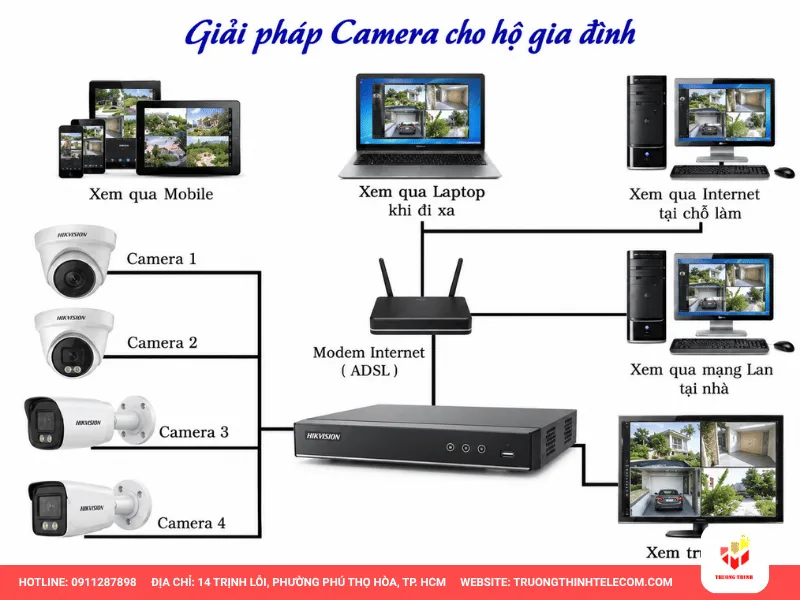

Sơ đồ lắp đặt camera giám sát cho hộ gia đình

Đối với nhà phố hoặc biệt thự, sơ đồ tập trung vào việc bảo vệ các lối ra vào và không gian sinh hoạt chung. Bản vẽ lắp đặt camera cho gia đình thường bao gồm:

• Vị trí cổng chính và sân trước: Sử dụng camera thân trụ chống nước, có hồng ngoại xa.
• Phòng khách và khu vực cầu thang: Giám sát sự di chuyển giữa các tầng.
• Ban công và cửa sổ sau: Ngăn chặn kẻ gian đột nhập từ phía sau hoặc từ trên cao.

Hệ thống cho gia đình thường ưu tiên tính thẩm mỹ, nên sơ đồ thường đi kèm với phương án đi dây âm tường hoặc sử dụng camera Wifi nếu số lượng mắt cam ít. Nếu bạn cần tư vấn giải pháp tối ưu cho không gian sống, hãy liên hệ Hotline 0911287898 để được hỗ trợ.

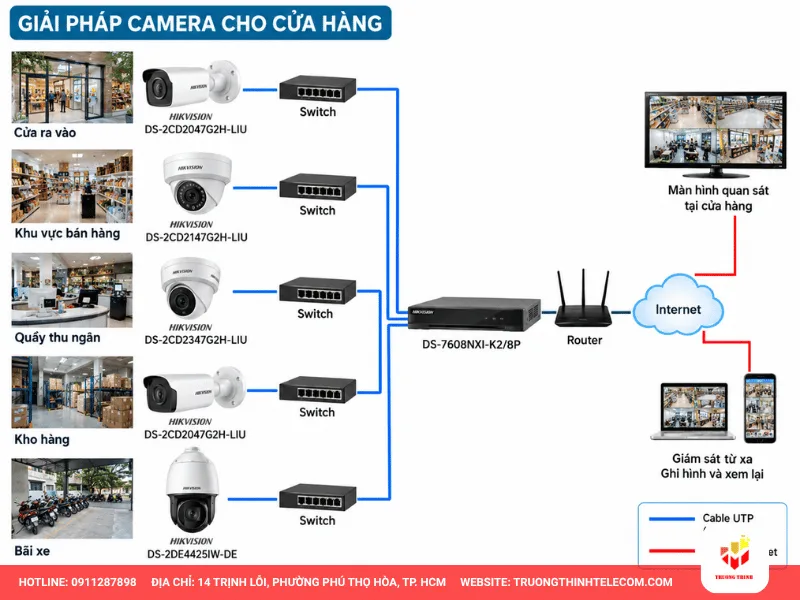

Sơ đồ lắp đặt camera giám sát cho cửa hàng

Cửa hàng bán lẻ, shop thời trang hay quán café cần sơ đồ tập trung vào việc quản lý tài sản và thái độ phục vụ của nhân viên.

• Khu vực quầy thu ngân: Đây là vị trí quan trọng nhất, cần camera có độ phân giải cao để quan sát rõ mệnh giá tiền và hóa đơn.
• Khu vực trưng bày hàng hóa: Bố trí các mắt camera dome (bán cầu) ốp trần để có góc nhìn rộng, bao quát các kệ hàng.
• Khu vực để xe của khách: Đảm bảo an ninh tài sản, giúp khách hàng yên tâm khi mua sắm.

>> Tư vấn dịch vụ lắp đặt camera tiệm tạp hóa, cửa hàng giá tốt trọn gói.

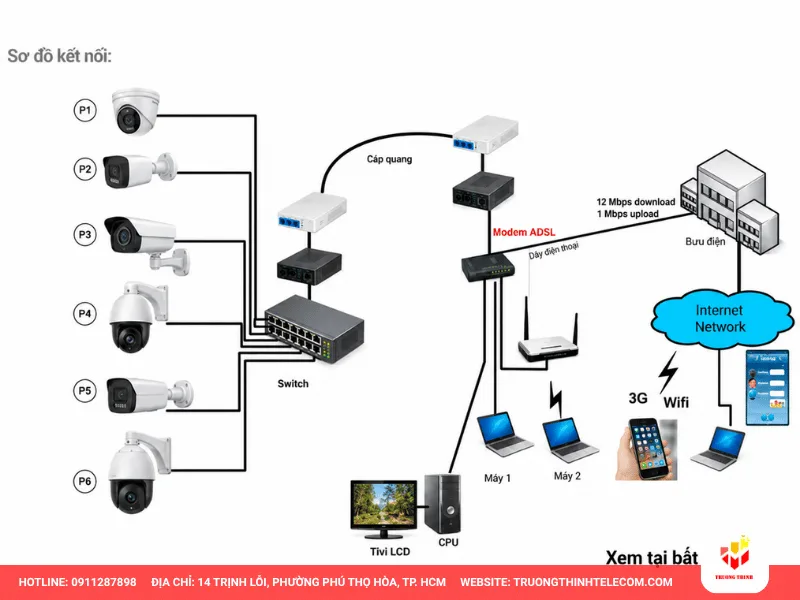

Sơ đồ lắp đặt camera giám sát cho Văn phòng

Tại văn phòng, sơ đồ lắp đặt camera hướng đến mục đích quản lý nhân sự và bảo vệ tài liệu quan trọng.

• Phòng làm việc chung: Lắp đặt tại các góc phòng để quan sát toàn cảnh.
• Phòng họp và khu vực cửa ra vào: Kiểm soát người lạ xâm nhập và ghi lại các hoạt động quan trọng.
• Phòng server/kho tài liệu: Cần giám sát 24/7 với tính năng cảnh báo chuyển động.

>> Tìm hiểu dịch vụ lắp camera văn phòng, công ty trọn bộ giá rẻ tận nhà

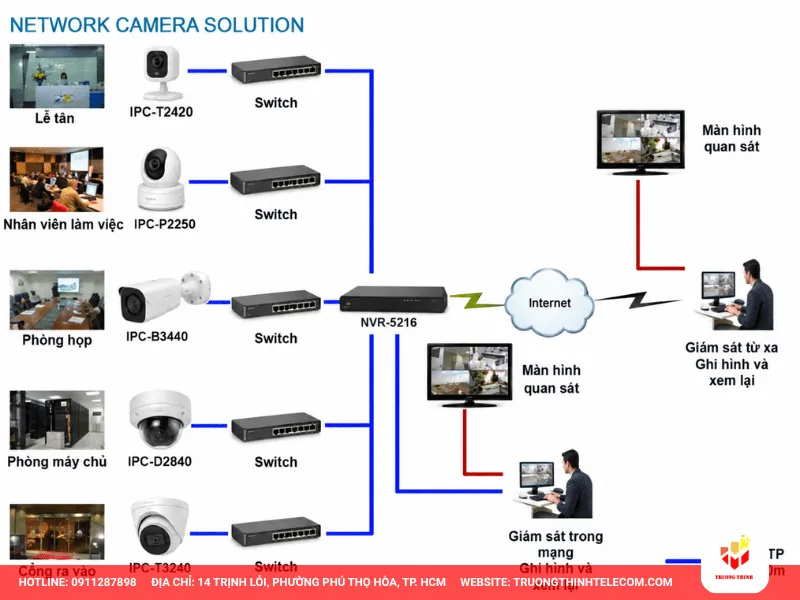

Sơ đồ lắp đặt camera quan sát cho chung cư khách sạn

Hệ thống tại đây có quy mô lớn và phức tạp hơn, đòi hỏi sơ đồ phải thể hiện rõ sự kết nối giữa các tầng về phòng trung tâm.

• Hành lang các tầng: Lắp đặt camera dọc theo hành lang để theo dõi luồng di chuyển.
• Thang máy: Sử dụng camera chuyên dụng cho thang máy để đảm bảo tín hiệu ổn định khi di chuyển liên tục.
• Sảnh chính và bãi đậu xe: Đây là những khu vực có mật độ giao thông cao, cần sự phối hợp giữa nhiều loại camera khác nhau.

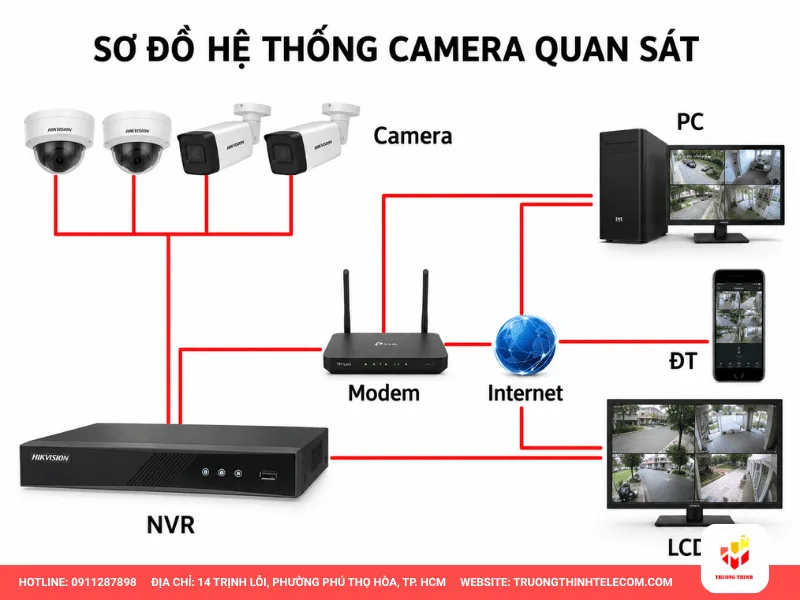

Sơ đồ lắp đặt camera giám sát cho các ngân hàng

Yêu cầu về an ninh tại ngân hàng là cực kỳ khắt khe. Thiết kế bản vẽ lắp đặt camera ngân hàng phải tuân thủ các tiêu chuẩn về độ phân giải, thời gian lưu trữ và khả năng bảo mật dữ liệu.

• Quầy giao dịch: Mỗi quầy cần một camera riêng biệt soi rõ mặt khách hàng và nhân viên.
• Khu vực ATM: Giám sát các hành vi bất thường quanh máy rút tiền.
• Kho quỹ: Khu vực nhạy cảm cần hệ thống camera tích hợp báo động và lưu trữ dự phòng.

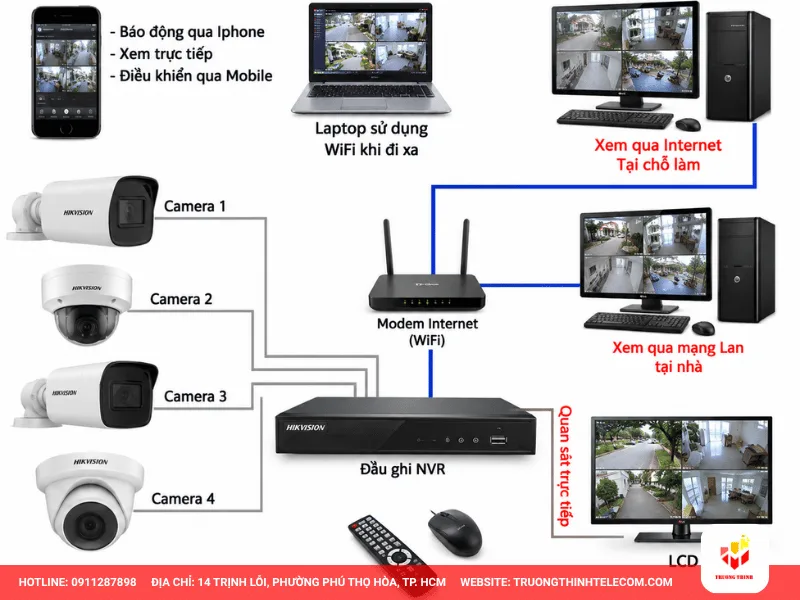

Sơ đồ lắp đặt camera quan sát cho nhà xưởng, khu công nghiệp

Với diện tích rộng lớn, sơ đồ tại nhà xưởng cần chú trọng vào khoảng cách truyền tín hiệu.

• Tường rào bao quanh: Sử dụng camera có tầm xa hồng ngoại từ 50m – 100m.
• Dây chuyền sản xuất: Giám sát tiến độ và quy trình làm việc của công nhân.
• Nhà kho: Theo dõi hàng hóa nhập xuất, tránh thất thoát.

>> Nhận tư vấn và thi công camera cho nhà xường và khu công nghiệp

Nên liên hệ đơn vị nào thiết kế và thi công camera chuyên nghiệp?

Việc tự lắp đặt có thể giúp tiết kiệm một khoản chi phí nhỏ ban đầu, nhưng một sơ đồ không chuẩn xác sẽ dẫn đến những hệ lụy về sau như: tín hiệu chập chờn, điểm mù quá nhiều hoặc lãng phí thiết bị.

Trường Thịnh Telecom là đơn vị có kinh nghiệm lâu năm trong lĩnh vực an ninh điện tử. Chúng tôi chuyên cung cấp dịch vụ tư vấn, thiết kế bản vẽ lắp đặt camera chuyên sâu cho đa dạng đối tượng khách hàng. Tại Trường Thịnh, quy trình làm việc luôn được chuẩn hóa từ khâu khảo sát thực tế đến khi bàn giao sơ đồ kỹ thuật hoàn chỉnh.

Chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp giải pháp an ninh toàn diện. Đội ngũ kỹ thuật viên của công ty Trường Thịnh sẽ giúp bạn tính toán kỹ lưỡng về góc độ lắp đặt, chủng loại dây dẫn và phương án lưu trữ tối ưu. Để nhận được tư vấn nhanh chóng, quý khách vui lòng liên hệ trực tiếp qua số điện thoại 0911287898 hoặc điền form bên dưới:

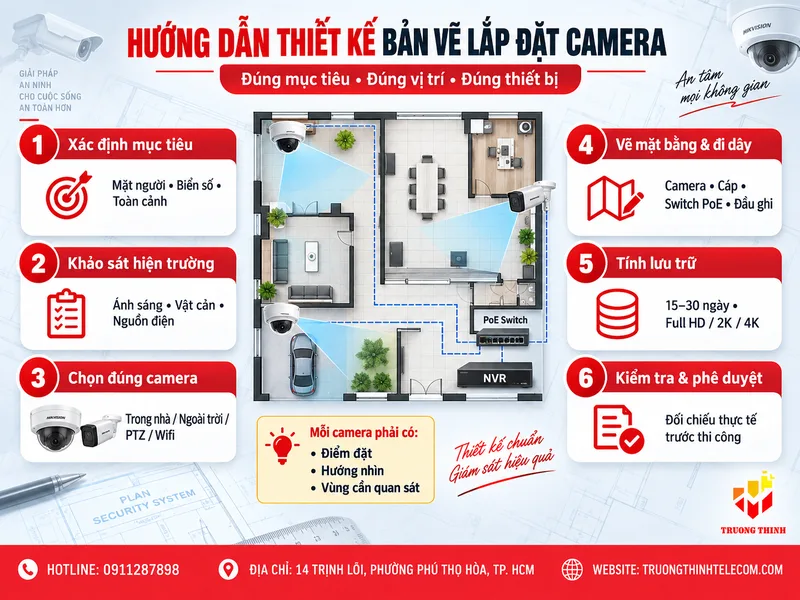

Hướng dẫn thiết kế bản vẽ lắp đặt camera phù hợp

Để có một sơ đồ lắp đặt camera hiệu quả, bạn cần tuân thủ các bước kỹ thuật sau:

Xác định mục tiêu và phạm vi quan sát

Trước khi đặt bút vẽ, hãy trả lời câu hỏi: Bạn muốn thấy gì? (Thấy mặt người, thấy biển số xe, hay chỉ cần quan sát tổng thể?). Việc xác định rõ mục tiêu giúp bạn chọn đúng tiêu cự ống kính và vị trí đặt camera.

Khảo sát và đánh giá không gian

Kỹ thuật viên cần trực tiếp đến hiện trường để kiểm tra các yếu tố:

• Ánh sáng (có bị ngược sáng không?).
• Vật cản (cột điện, cây cối, tường).
• Nguồn điện và vị trí đặt đầu ghi hình.

Lựa chọn thiết bị phù hợp với môi trường

Việc lựa chọn đúng loại camera không chỉ đảm bảo độ bền cho hệ thống mà còn ảnh hưởng trực tiếp đến bố cục bản vẽ lắp đặt camera và tổng chi phí thi công. Mỗi khu vực địa lý và đặc điểm không gian sẽ yêu cầu một dòng thiết bị có thông số kỹ thuật riêng biệt. Dưới đây là bảng so sánh các dòng camera phổ biến giúp bạn dễ dàng lựa chọn thiết bị khi thực hiện thiết kế bản vẽ lắp đặt camera:

Vẽ sơ đồ mặt bằng và xác định lộ trình

Sử dụng các phần mềm chuyên dụng như AutoCAD hoặc các công cụ vẽ sơ đồ chuyên nghiệp để thể hiện:

• Vị trí các mắt camera (ký hiệu bằng các biểu tượng chuẩn).
• Đường đi dây (dây cáp mạng hoặc cáp đồng trục).
• Vị trí các thiết bị trung gian như Switch POE, bộ chia tín hiệu.

Tính toán dung lượng lưu trữ và cấu hình đầu ghi hình

Dựa trên số lượng camera và chất lượng hình ảnh (Full HD, 2K, 4K), bạn cần tính toán ổ cứng lưu trữ. Thông thường, một hệ thống cần lưu trữ từ 15-30 ngày để đảm bảo việc truy xuất dữ liệu khi có sự cố.

Kiểm tra, tùy chỉnh và phê duyệt sơ đồ

Sau khi hoàn thành bản vẽ trên giấy, cần đối chiếu lại với thực tế một lần nữa trước khi tiến hành khoan đục và đi dây. Việc này giúp hạn chế tối đa các sai sót gây lãng phí thời gian và tiền bạc. Nếu bạn gặp khó khăn trong việc lập bản vẽ, đừng ngần ngại gọi Hotline 0911287898 để các chuyên gia hỗ trợ bạn.

Cách đọc ký hiệu trong bản vẽ lắp đặt camera

Để việc triển khai thi công diễn ra chính xác và đúng tiến độ, việc hiểu rõ các ký hiệu kỹ thuật trên sơ đồ lắp đặt camera là điều bắt buộc đối với cả kỹ thuật viên lẫn người giám sát. Một bản vẽ chuẩn quốc tế thường sử dụng các ký hiệu quy ước dưới đây để mô tả trực quan hệ thống:

Các ký hiệu thiết bị đầu cuối

• Camera quan sát: Thường được biểu diễn bằng hình tròn hoặc hình thang cách điệu. Điểm quan trọng nhất là mũi tên hướng ra ngoài và một đường cung mờ thể hiện góc mở của ống kính. Trong một thiết kế bản vẽ lắp đặt camera chuyên nghiệp, ký hiệu này giúp chủ đầu tư biết được điểm mù còn sót lại là ở đâu.
• Thiết bị trung tâm (Đầu ghi và màn hình):
  • NVR: Ký hiệu cho đầu ghi hình mạng (dùng cho camera IP).
  • DVR: Ký hiệu cho đầu ghi hình kỹ thuật số (dùng cho camera Analog).
  • SW hoặc Switch PoE: Hình chữ nhật có các cổng chia, thể hiện nút thắt kết nối tín hiệu.
  • MON hoặc TV: Vị trí đặt màn hình quan sát tại phòng bảo vệ hoặc phòng khách.

Ký hiệu đường truyền dẫn và dây tín hiệu

Nhìn vào đường kẻ trên bản vẽ lắp đặt camera, bạn có thể phân biệt loại hạ tầng đang sử dụng:

• Đường nét liền: Thường quy ước cho cáp mạng (Cat5e hoặc Cat6).
• Đường nét đứt: Quy ước cho cáp đồng trục (RG59 hoặc RG6) dùng cho hệ thống cũ.
• Đường chấm gạch: Thường là đường đi của dây nguồn điện hoặc dây tín hiệu điều khiển âm thanh.

Các thông số phụ trợ và chú thích kỹ thuật

• Hộp kỹ thuật: Một hình vuông nhỏ tại các điểm kết nối giữa dây và camera. Việc ghi số thứ tự vào hộp kỹ thuật giúp quá trình bảo trì, sửa chữa sau này diễn ra nhanh chóng mà không cần dò dây lại từ đầu.
• Chú thích số liệu: Trên các đường kẻ, con số không nằm trong ngoặc thường là chiều dài dây (mét). Con số nằm trong ngoặc đơn đặt cạnh vị trí camera chính là độ cao lắp đặt so với mặt sàn (ví dụ: H: 3.5m).

Một sơ đồ lắp đặt camera tốt phải trả lời được ba lớp thông tin: camera nhìn khu vực nào, đường kết nối đi đâu và thiết bị nhận tín hiệu hoặc cấp nguồn ở đâu. Trình tự an toàn là xác định mục tiêu quan sát, chốt mặt bằng, chọn phương án kết nối, tính tuyến thực tế rồi mới thi công và nghiệm thu. Nếu đang chuẩn bị mua thiết bị hoặc triển khai hệ thống, nên kiểm tra lại mặt bằng, số lượng camera, vị trí tủ thiết bị và các tuyến dây dự kiến trước khi chốt danh sách vật tư. Khi những dữ liệu này đã rõ, việc lựa chọn camera, NVR/DVR, PoE và phụ kiện sẽ sát với hiện trạng hơn, đồng thời hạn chế phát sinh do phải sửa tuyến sau thi công.
