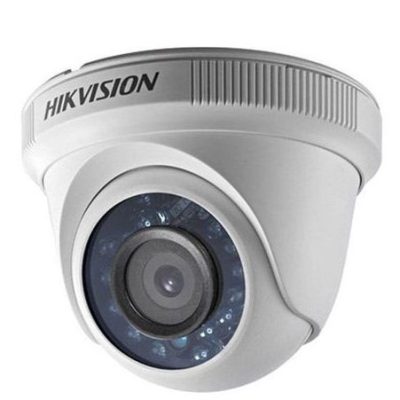

Camera HDTVI 2MP HIKVISION DS-2CE56D0T-IRP

Tổng quan Camera HIKVISION DS-2CE56D0T-IRP

HIKVISION DS-2CE56D0T-IRP là camera bán cầu cố định thuộc dòng camera HD analog, sử dụng cảm biến hình ảnh CMOS 2 MP và cung cấp hình ảnh độ phân giải 1920 × 1080. Camera được thiết kế cho các hệ thống giám sát sử dụng kết nối HD analog, phù hợp khi cần triển khai camera cùng đầu ghi hỗ trợ tín hiệu tương ứng mà không chuyển sang hệ thống camera IP.

Model này hỗ trợ tín hiệu PAL/NTSC và tốc độ khung hình TVI 1080P@30fps hoặc 1080P@25fps. Ngõ ra gồm 1 HD analog output. Camera cũng hỗ trợ giao tiếp HIKVISION-C, cho phép truyền thông điều khiển qua đường cáp đồng trục trong hệ thống tương thích.

Hình ảnh 2 MP và khả năng quan sát ngày đêm

Camera sử dụng cảm biến CMOS 2 MP với độ phân giải 1920 (H) × 1080 (V). Độ nhạy sáng được công bố ở mức 0.01 Lux@(F1.2, AGC ON) và 0 Lux khi sử dụng hồng ngoại. Cơ chế ICR hỗ trợ chuyển đổi ngày và đêm, kết hợp các chế độ Auto, Color và BW để camera lựa chọn cách hiển thị phù hợp với điều kiện ánh sáng.

Smart IR được tích hợp với tầm hồng ngoại lên đến 20 m. Tính năng này hỗ trợ chiếu sáng vùng quan sát khi môi trường thiếu sáng hoặc ban đêm. Hiệu quả quan sát thực tế vẫn phụ thuộc vào khoảng cách, vật thể, môi trường lắp đặt và điều kiện ánh sáng tại vị trí sử dụng.

Ống kính cố định và góc quan sát

DS-2CE56D0T-IRP hỗ trợ các lựa chọn ống kính cố định 2.8 mm, 3.6 mm và 6 mm, sử dụng ngàm M12. Mỗi tiêu cự cung cấp trường nhìn khác nhau, vì vậy việc chọn phiên bản ống kính cần dựa trên khu vực cần quan sát.

• Ống kính 2.8 mm: FOV ngang 101°, dọc 60°, chéo 122°.
• Ống kính 3.6 mm: FOV ngang 79.6°, dọc 43.5°, chéo 93.7°.
• Ống kính 6 mm: FOV ngang 51.9°, dọc 30°, chéo 58.8°.

Tiêu cự ngắn cho trường nhìn rộng hơn, trong khi tiêu cự dài hơn cho góc quan sát hẹp hơn. Do đó, nên xác định khoảng cách và khu vực cần giám sát trước khi lựa chọn phiên bản ống kính.

Hỗ trợ xử lý hình ảnh

Camera được trang bị Digital WDR để hỗ trợ cân bằng hình ảnh trong các cảnh có sự chênh lệch ánh sáng. Hệ thống thiết lập phơi sáng hỗ trợ DWDR/BLC/HLC/Global. Ngoài ra, 2D DNR giúp giảm nhiễu hình ảnh. Người dùng có thể điều chỉnh các thông số như độ sáng và độ sắc nét, đồng thời sử dụng Smart IR để kiểm soát khả năng chiếu sáng hồng ngoại.

Camera hỗ trợ cân bằng trắng Auto/Manual và AGC. Thời gian màn trập nằm trong khoảng 1/25 s đến 1/50,000 s đối với PAL và 1/30 s đến 1/50,000 s đối với NTSC, giúp hệ thống có các tùy chọn điều chỉnh hình ảnh theo điều kiện ghi hình.

Thiết kế và khả năng lắp đặt

DS-2CE56D0T-IRP có thiết kế turret dạng bán cầu, vật liệu vỏ nhựa. Cụm camera hỗ trợ điều chỉnh Pan từ 0° đến 360°, Tilt từ 0° đến 75° và Rotation từ 0° đến 360°, giúp thuận tiện căn chỉnh hướng quan sát sau khi lắp đặt.

Theo datasheet của HIKVISION, camera có kích thước Φ 89.9 mm × 70.1 mm và trọng lượng khoảng 130 g. Điều kiện hoạt động được công bố từ -40 °C đến 60 °C, độ ẩm 90% hoặc thấp hơn, không ngưng tụ. Nguồn cấp yêu cầu 12 VDC ± 25% và công suất tiêu thụ tối đa 2.2 W.

Kết nối trong hệ thống camera HDTVI

Đây là camera HD analog với 1 ngõ ra HD analog, phù hợp triển khai trong hệ thống sử dụng đầu ghi hỗ trợ tín hiệu TVI. Khi lắp đặt, cần kiểm tra khả năng tương thích giữa camera, đầu ghi, cáp truyền tín hiệu và nguồn cấp. Giao tiếp HIKVISION-C cũng được hỗ trợ cho các hệ thống tương thích, giúp cấu hình và điều khiển một số chức năng camera thông qua đường truyền đồng trục.

Đối tượng sử dụng phù hợp

HIKVISION DS-2CE56D0T-IRP phù hợp với các hệ thống giám sát cần camera 2 MP, hình ảnh Full HD và kết nối HD analog. Model có thể được cân nhắc khi nâng cấp hoặc mở rộng hệ thống camera HDTVI hiện có, đặc biệt khi người dùng muốn tiếp tục sử dụng hạ tầng đầu ghi và đường truyền analog tương thích.

Việc lựa chọn tiêu cự 2.8 mm, 3.6 mm hoặc 6 mm nên thực hiện sau khi xác định vị trí lắp đặt, khoảng cách đến khu vực cần quan sát và độ rộng hình ảnh mong muốn. Với các hệ thống nhiều camera, nên kiểm tra đồng thời khả năng cấp nguồn, đường truyền tín hiệu và khả năng tương thích của đầu ghi trước khi triển khai.

Kết luận

HIKVISION DS-2CE56D0T-IRP là camera HDTVI 2MP dạng turret cố định, nổi bật với cảm biến CMOS 2 MP, độ phân giải 1920 × 1080, Smart IR 20 m, Digital WDR, 2D DNR, nhiều lựa chọn tiêu cự và khả năng điều chỉnh góc linh hoạt. Đây là lựa chọn phù hợp cho các hệ thống giám sát HD analog cần hình ảnh Full HD và thiết bị có cấu hình rõ ràng theo datasheet của HIKVISION.
