Switch mạng thông minh 24 cổng PoE Gigabit Hikvision DS-3E1526P-SI

Hikvision DS-3E1526P-SI là gì?

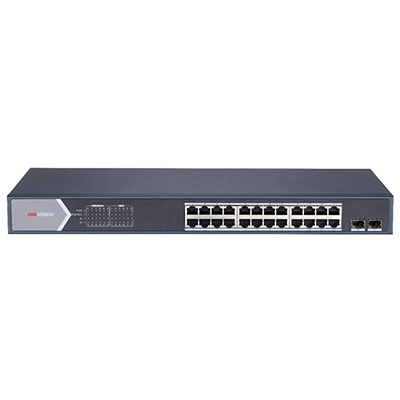

Hikvision DS-3E1526P-SI là switch mạng thông minh 24 cổng PoE Gigabit thuộc dòng Smart Managed Switch của Hikvision. Thiết bị được thiết kế để kết nối và cấp nguồn mạng cho các thiết bị tương thích PoE như camera IP, đồng thời cung cấp các chức năng quản lý mạng phục vụ hệ thống giám sát và hạ tầng mạng doanh nghiệp. Theo tài liệu chính hãng, switch có 24 cổng Gigabit PoE và 2 cổng quang Gigabit, hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at.

24 cổng Gigabit PoE và ngân sách 370 W

DS-3E1526P-SI có 24 cổng PoE RJ45 Gigabit, các cổng PoE từ 1 đến 24 hỗ trợ cấp nguồn với công suất tối đa 30 W mỗi cổng. Tổng ngân sách PoE của thiết bị là 370 W. Cấu hình này phù hợp với các hệ thống cần kết nối nhiều thiết bị PoE trong cùng một tủ mạng, chẳng hạn hệ thống camera IP hoặc các thiết bị mạng tương thích PoE.

Thiết bị hỗ trợ IEEE 802.3af và IEEE 802.3at, giúp tương thích với các thiết bị PoE/PoE+ đáp ứng đúng tiêu chuẩn. Khi triển khai thực tế, tổng công suất tiêu thụ của các thiết bị đầu cuối vẫn cần được tính toán trong giới hạn ngân sách PoE 370 W và điều kiện vận hành của hệ thống.

2 cổng quang Gigabit cho kết nối uplink

Bên cạnh 24 cổng Gigabit PoE, Hikvision DS-3E1526P-SI được trang bị 2 cổng quang Gigabit. Các cổng này có thể sử dụng cho kết nối uplink bằng đường truyền quang trong hệ thống mạng, giúp kết nối switch với thiết bị mạng ở vị trí khác hoặc với hạ tầng mạng trung tâm tùy theo thiết kế.

Thiết bị có khả năng chuyển mạch 56 Gbps, tốc độ chuyển tiếp gói tin 41.66 Mpps, bảng địa chỉ MAC 8 K và bộ nhớ đệm nội bộ 4.1 Mbits theo thông số Hikvision công bố.

Quản lý mạng và các tính năng lớp 2

DS-3E1526P-SI không chỉ thực hiện chuyển mạch và cấp nguồn PoE mà còn hỗ trợ nhiều chức năng quản lý mạng lớp 2. Hikvision công bố các tính năng như STP/RSTP, VLAN, link aggregation, SNMP và QoS. Các chức năng này giúp quản trị viên tổ chức mạng, kiểm soát lưu lượng và xây dựng hạ tầng phù hợp với hệ thống nhiều thiết bị.

• VLAN: hỗ trợ phân tách mạng theo nhu cầu triển khai.
• STP/RSTP: hỗ trợ cơ chế phòng tránh vòng lặp mạng.
• Link Aggregation: hỗ trợ ghép nhiều cổng vật lý thành một liên kết logic; thiết bị hỗ trợ 8 nhóm aggregation.
• QoS: hỗ trợ cấu hình ưu tiên theo cổng với các chế độ SP và WRR.
• SNMP: hỗ trợ quản lý thiết bị trong hệ thống mạng có nhu cầu giám sát tập trung.
• Port Isolation: hỗ trợ cô lập các cổng trong nhóm để hạn chế khả năng giao tiếp trực tiếp giữa các cổng.

PoE Watchdog và chế độ truyền xa

Một tính năng đáng chú ý của DS-3E1526P-SI là PoE Watchdog. Theo Hikvision, chức năng này có thể tự động phát hiện và khởi động lại camera không phản hồi trên các cổng PoE 1 đến 24. Điều này hỗ trợ giảm nhu cầu thao tác thủ công khi thiết bị đầu cuối gặp trạng thái không phản hồi.

Switch cũng hỗ trợ chế độ Extend mode. Trong chế độ này, Hikvision công bố khoảng cách truyền xa cho camera AF/AT có thể lên đến 300 m. Hiệu quả thực tế phụ thuộc vào model camera, chất lượng cáp, điều kiện triển khai và các yếu tố liên quan đến đường truyền. Vì vậy, khoảng cách 300 m nên được xem là thông số theo điều kiện thử nghiệm và cấu hình được nhà sản xuất công bố, không phải khoảng cách mặc định cho mọi hệ thống.

Bảo vệ cổng PoE và thiết kế lắp tủ rack

DS-3E1526P-SI sử dụng vỏ kim loại và được thiết kế để lắp đặt trong tủ rack với tai bắt rack đi kèm. Kích thước thiết bị là 440.00 mm × 44.00 mm × 221.00 mm, trọng lượng tịnh 2.975 kg. Nguồn điện yêu cầu 100 đến 240 VAC, 50/60 Hz, dòng tối đa 6.3 A và công suất tiêu thụ tối đa được Hikvision công bố là 400 W.

Hikvision cũng công bố khả năng chống sét lan truyền 6 kV cho hệ thống. Khi triển khai thực tế, việc nối đất, bảo vệ nguồn điện, lựa chọn cáp mạng và thiết kế tủ rack vẫn cần được thực hiện phù hợp với điều kiện công trình.

Ứng dụng của Hikvision DS-3E1526P-SI

Với 24 cổng Gigabit PoE, ngân sách PoE 370 W và 2 cổng quang Gigabit, DS-3E1526P-SI có thể được sử dụng trong các hệ thống cần tập trung nhiều thiết bị mạng PoE. Một số nhu cầu phù hợp gồm hệ thống camera IP, hạ tầng mạng cho văn phòng, cửa hàng, cơ sở kinh doanh và các công trình cần quản lý nhiều kết nối mạng trong tủ rack.

Đối với hệ thống camera, người triển khai có thể tính số lượng camera, công suất PoE của từng camera, tổng ngân sách 370 W, khoảng cách cáp và nhu cầu uplink trước khi lựa chọn cấu hình. Với mạng doanh nghiệp, VLAN, QoS, STP/RSTP, link aggregation và SNMP có thể được cân nhắc tùy theo kiến trúc mạng và yêu cầu quản trị.

Lưu ý khi triển khai DS-3E1526P-SI

• Kiểm tra tổng công suất của toàn bộ thiết bị PoE để bảo đảm nằm trong ngân sách 370 W.
• Kiểm tra chuẩn PoE của thiết bị đầu cuối, đặc biệt khi sử dụng camera hoặc thiết bị cần công suất cao hơn.
• Lựa chọn module quang và thiết bị đầu cuối phù hợp với 2 cổng quang Gigabit khi sử dụng uplink quang.
• Không mặc định khoảng cách 300 m áp dụng cho mọi hệ thống; cần kiểm tra camera, cáp và điều kiện thực tế khi dùng Extend mode.
• Đối với mạng có nhiều nhóm thiết bị, có thể thiết kế VLAN và các chính sách quản lý phù hợp với kiến trúc mạng.

Kết luận

Hikvision DS-3E1526P-SI là switch mạng thông minh 24 cổng Gigabit PoE với ngân sách PoE 370 W, 2 cổng quang Gigabit và nhiều chức năng quản lý mạng lớp 2. Thiết bị phù hợp để xây dựng hạ tầng mạng tập trung cho hệ thống camera IP và các thiết bị PoE, đặc biệt khi cần quản lý nhiều kết nối, hỗ trợ giám sát mạng và có khả năng mở rộng uplink quang.
