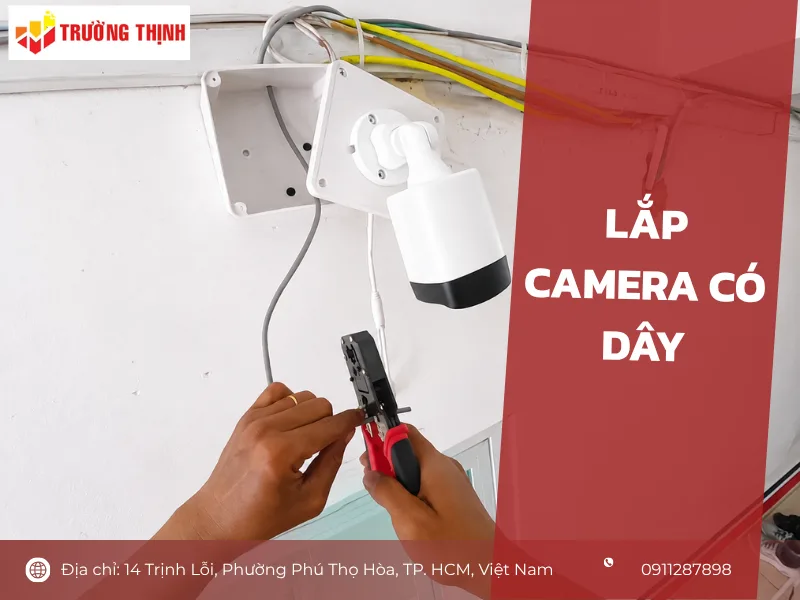

Cách lắp đặt camera có dây tại nhà nhanh với 9 bước chi tiết

Tóm tắt: Lắp camera có dây tại nhà gồm 9 bước, từ khảo sát vị trí lắp, xác định vị trí đầu ghi và thiết bị mạng, cố định camera, đi dây đến đấu nối và cấu hình. Camera có dây truyền tín hiệu về đầu ghi qua cáp đồng trục hoặc cáp mạng nên ổn định, ít phụ thuộc Wi-Fi. Bài cũng liệt kê thiết bị, dụng cụ cần có.

Lắp camera có dây từ lâu đã là giải pháp an ninh tiêu chuẩn cho nhà ở, văn phòng, cửa hàng và nhà xưởng nhờ tính ổn định vượt trội, đường truyền hình ảnh không gián đoạn và độ bảo mật cao. Khác với các dòng camera không dây phụ thuộc hoàn toàn vào sóng Wi-Fi, hệ thống camera có dây truyền tín hiệu trực tiếp về đầu ghi qua cáp đồng trục hoặc cáp mạng, đảm bảo hệ thống vận hành liên tục 24/7. Bài viết này, Trường Thịnh Telecom sẽ chia sẻ cẩm nang hướng dẫn lắp camera có dây chi tiết từng bước, giúp bạn nắm vững kỹ thuật, tự tin triển khai hoặc giám sát quá trình thi công một cách chuẩn xác, an toàn và thẩm mỹ.

Camera có dây là gì?

Camera có dây là dòng camera được kết nối với đầu ghi hình hoặc các thiết bị lưu trữ trực tiếp qua dây cáp (Thường là các loại cáp đồng trục hoặc cáp mạng). Vai trò chính của dòng camera này là truyền tín hiệu hình ảnh và âm thanh từ camera về đầu ghi hình, nơi dữ liệu có thể lưu trữ và kết nối với màn hình hoặc hệ thống mạng để quản sát.

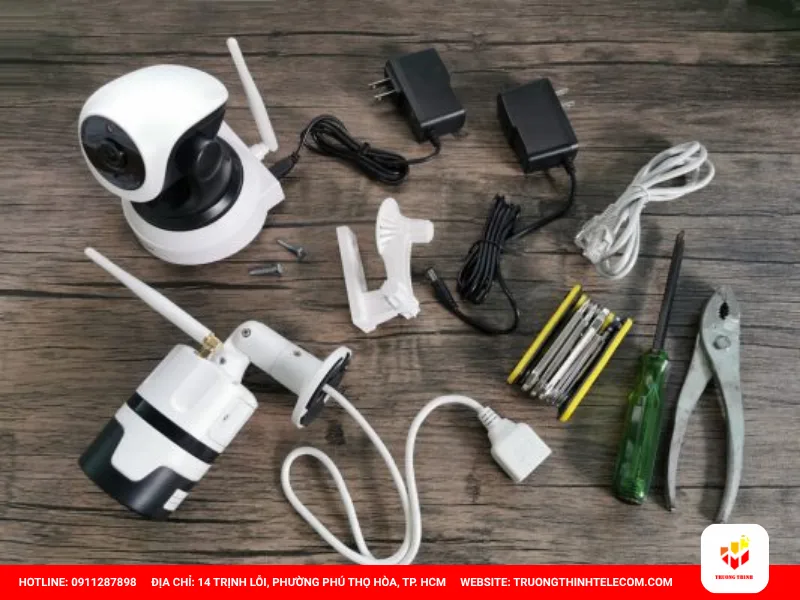

Chuẩn bị thiết bị và dụng cụ trước khi lắp camera có dây

Một hệ thống camera giám sát vận hành trơn tru phụ thuộc rất nhiều vào công tác chuẩn bị ban đầu. Việc chuẩn bị đầy đủ thiết bị và phụ kiện giúp quá trình thi công không bị ngắt quãng, hạn chế tối đa sai sót phát sinh.

Thiết bị cần có

Tùy thuộc vào việc bạn lắp hệ thống camera Analog (HD-CVI/TVI/AHD) hay camera IP, danh sách thiết bị sẽ có sự khác biệt nhỏ: Mắt camera quan sát: Chọn loại camera thân (Bullet) lắp ngoài trời (chống nước IP66/IP67) hoặc camera bán cầu (Dome) lắp ốp trần trong nhà.

• Đầu ghi hình (DVR cho camera Analog hoặc NVR cho camera IP): Số kênh đầu ghi (4 kênh, 8 kênh, 16 kênh…) phải bằng hoặc nhiều hơn số mắt camera dự kiến lắp đặt.
• Ổ cứng chuyên dụng cho camera (Surveillance HDD): Các dòng ổ cứng chuyên dụng như Western Digital Purple hoặc Seagate SkyHawk được thiết kế để đọc/ghi đè liên tục 24/7, khác với ổ cứng máy tính thông thường.
• Bộ nguồn / Switch PoE: Nguồn tổng 12V DC hoặc Adapter rời từng camera. Nếu dùng camera IP PoE, bạn cần Switch PoE để vừa cấp tín hiệu vừa cấp nguồn qua cùng một sợi cáp mạng.
• Màn hình hiển thị: Tivi hoặc màn hình máy tính có cổng HDMI/VGA dùng để cấu hình trực tiếp đầu ghi lúc ban đầu.

Vật tư đi dây

• Dây cáp tín hiệu:
  • Hệ thống Analog: Dây cáp đồng trục RG59 kèm dây nguồn (cáp liền nguồn).
  • Hệ thống IP: Dây cáp mạng CAT5e hoặc CAT6 (ưu tiên lõi đồng nguyên chất để tín hiệu đi xa không suy hao).
• Đầu jack kết nối: Jack BNC kèm đuôi vặn F5 (cho Analog) hoặc hạt mạng RJ45 (cho camera IP).
• Jack nguồn DC đực – cái: Sử dụng để kết nối nguồn điện 12V vào camera.
• Hộp kỹ thuật (hộp nối): Hộp nhựa kích thước 11x11cm hoặc 12x12cm dùng để bảo vệ đầu jack và nguồn, chống thấm nước, tăng tính thẩm mỹ cho công trình.
• Vật tư bảo vệ dây: Ống luồn dây điện (ruột gà), nẹp bán nguyệt, nẹp vuông cách điện, đinh móc bê tông, dây rút nhựa, băng keo điện.

Dụng cụ thi công

Để công việc diễn ra thuận lợi, bạn cần trang bị:

• Máy khoan bê tông, mũi khoan 6mm/8mm và tắc kê (nở nhựa), vít sắt.
• Kìm bấm hạt mạng RJ45 hoặc kìm bóp jack BNC.
• Kìm cắt, kìm tuốt dây cáp, dao rọc giấy.
• Tua vít bake, bút thử điện.
• Đồng hồ vạn năng hoặc máy test cáp mạng/cáp đồng trục.
• Thang nhôm chữ A chịu lực tốt, dây bảo hộ nếu thi công trên cao.

>> Xem thêm: So sánh ưu nhược điểm của camera có dây và không dây

Hướng dẫn lắp camera có dây đơn giản và chi tiết

Quy trình lắp camera quan sát có dây đòi hỏi tính cẩn thận và thực hiện đúng trình tự kỹ thuật. Dưới đây là 9 bước tiêu chuẩn do đội ngũ kỹ thuật viên Trường Thịnh Telecom tổng hợp.

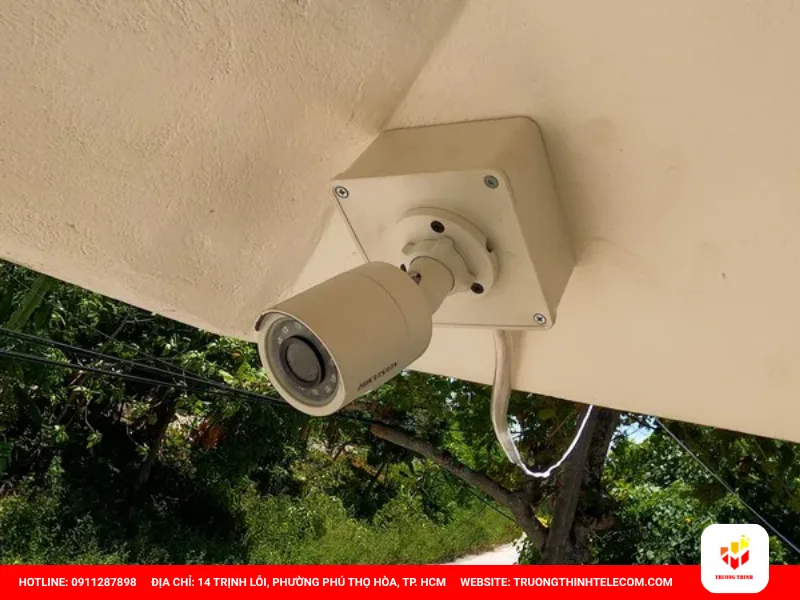

Bước 1: Khảo sát vị trí lắp camera có dây

Khảo sát là bước quyết định góc quan sát của camera có bao quát được khu vực cần bảo vệ hay không:

• Góc mở quan sát: Nên lắp camera ở vị trí góc cao nhìn chéo xuống khu vực trọng điểm (cổng chính, cửa ra vào, khu để xe, quầy thu ngân).
• Tránh ngược sáng: Không lắp camera đối diện trực diện với bóng đèn chiếu thẳng hoặc ánh nắng mặt trời gắt chiếu vào ống kính, tránh hiện tượng cháy sáng hình ảnh.
• Độ cao lý tưởng: Từ 2.8m đến 3.5m. Độ cao này vừa đảm bảo bao quát tầm nhìn, vừa tránh bị kẻ gian dễ dàng với tay vô hiệu hóa thiết bị.

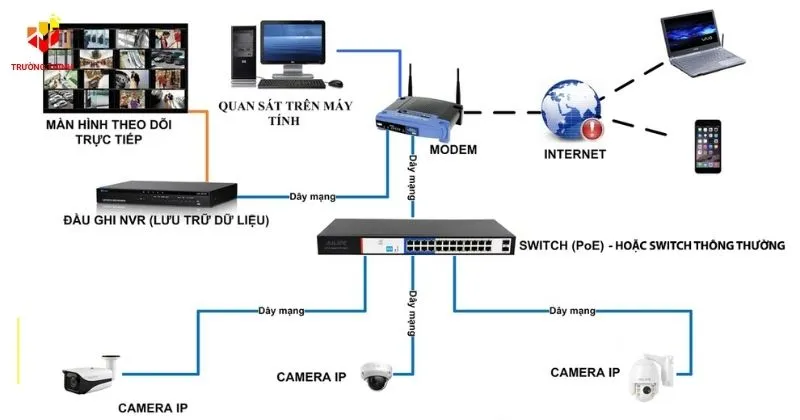

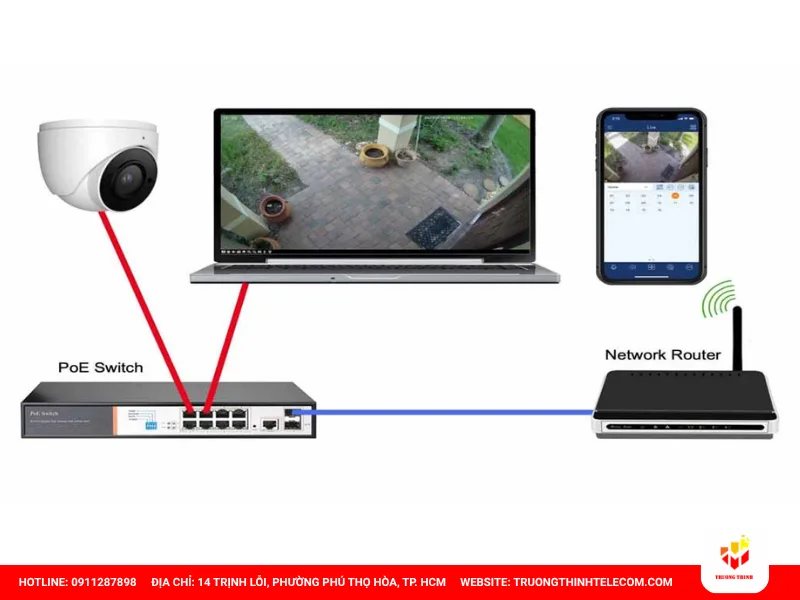

Bước 2: Xác định vị trí đầu ghi và thiết bị mạng

Đặt đầu ghi hình ở vị trí trung tâm, kín đáo nhưng thông thoáng (tránh góc ẩm mốc, nhiệt độ cao). Vị trí này nên gần modem mạng Internet và nguồn điện chính. Đảm bảo từ vị trí đầu ghi đến các mắt camera có thể kéo dây thuận tiện, không quá xa giới hạn tín hiệu (dưới 100m với cáp mạng thông thường và dưới 300m với cáp đồng trục chất lượng cao).

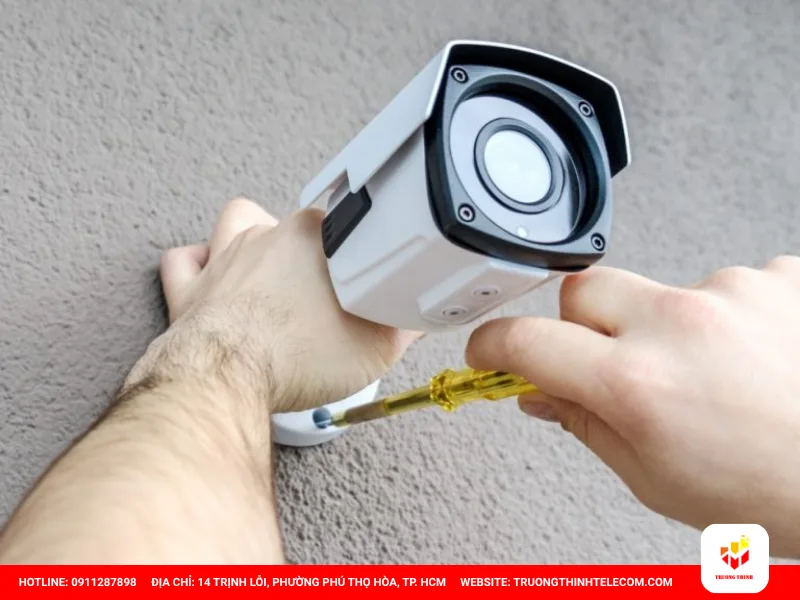

Bước 3: Đánh dấu và cố định camera

• Ướm chân đế camera hoặc hộp kỹ thuật lên vị trí đã chọn, dùng bút chì đánh dấu các điểm cần khoan lỗ.
• Khoan lỗ, đóng nở nhựa và cố định hộp kỹ thuật lên tường chắc chắn.
• Gắn đế camera lên nắp hộp kỹ thuật, siết ốc cố định vừa phải để sau này còn chỉnh góc quay.

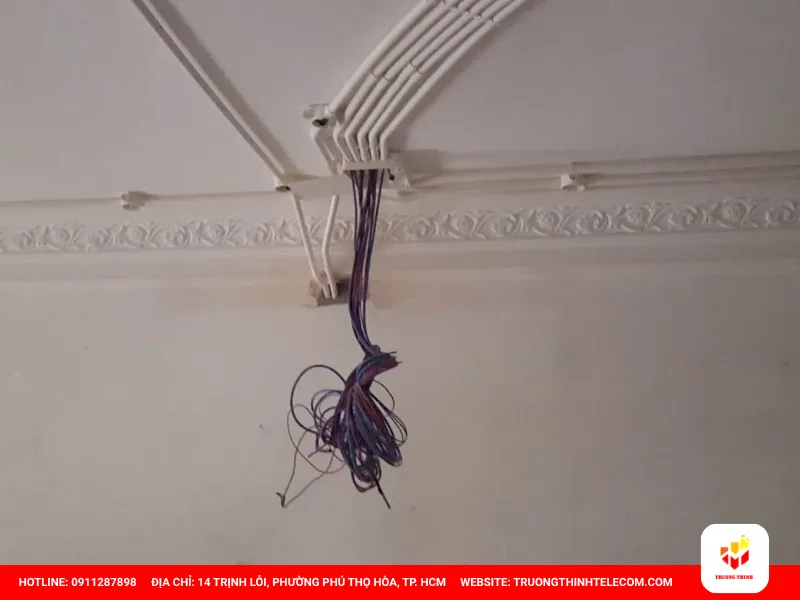

Bước 4: Đi dây camera

• Rút dây từ vị trí camera về vị trí đặt đầu ghi hình.
• Luồn dây vào ống ruột gà hoặc nẹp điện để bảo vệ dây khỏi chuột bọ, nắng mưa và tránh va đập cơ học.
• Tại mỗi đầu dây (phía camera và đầu ghi), hãy chừa lại một đoạn dư từ 30 – 50cm để tạo độ võng chống đọng nước và dễ dàng thao tác bấm đầu kết nối.

Lưu ý kỹ thuật: Tránh đi dây tín hiệu camera song song quá sát với dây điện nguồn 3 pha hoặc dây điện 220V công suất lớn để hạn chế hiện tượng can nhiễu từ trường làm sọc hình ảnh.

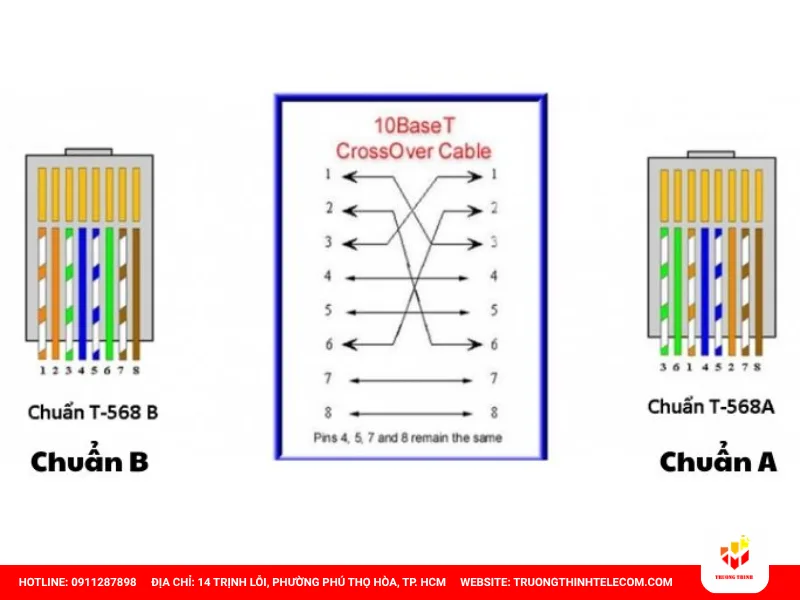

Bước 5: Bấm đầu và kết nối dây

• Với camera IP: Sử dụng kìm bấm hạt mạng RJ45 theo chuẩn T568B (Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu). Sử dụng máy test mạng để kiểm tra thông mạch cả 8 sợi.
• Với camera Analog: Tuốt nhẹ lớp vỏ bảo vệ cáp đồng trục, gấp lớp lưới chống nhiễu ngược về phía sau, gắn jack F5 và vặn chặt jack BNC vào đầu dây. Đấu nối tiếp jack nguồn 12V (chú ý cực dương màu đỏ, cực âm màu đen).

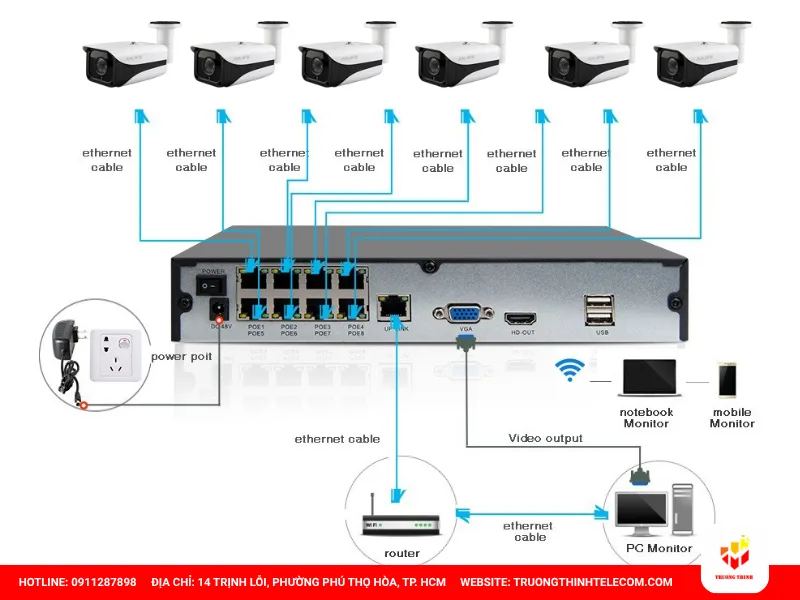

Bước 6: Kết nối camera với đầu ghi

• Tại vị trí camera: Cắm jack BNC/RJ45 và jack nguồn vào cụm dây của camera, sau đó giấu toàn bộ mối nối gọn gàng bên trong hộp kỹ thuật rồi đậy kín nắp để chống ẩm.
• Tại vị trí đầu ghi: Cắm các đầu jack tín hiệu vào từng cổng tương ứng ở mặt sau đầu ghi (cổng BNC trên DVR hoặc cổng LAN PoE trên NVR).

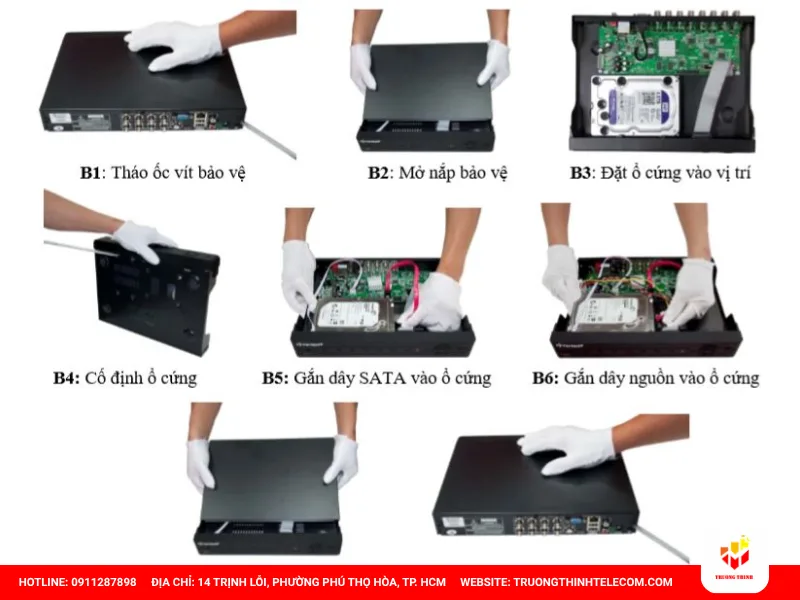

Bước 7: Cài đặt đầu ghi và ổ cứng

• Mở nắp đầu ghi hình, đặt ổ cứng vào khung, cắm cáp dữ liệu SATA và cáp nguồn SATA kết nối giữa bo mạch chủ của đầu ghi và ổ cứng. Siết chặt 4 ốc giữ ổ cứng ở mặt đáy.
• Cắm nguồn điện cho đầu ghi, kết nối đầu ghi với tivi/màn hình máy tính qua cổng HDMI.
• Đầu ghi sẽ phát tiếng bíp khởi động. Bạn tiến hành đặt mật khẩu quản trị (Admin), chọn múi giờ GMT+7 và định dạng (Format) lại ổ cứng để hệ thống kích hoạt chế độ ghi hình vòng lặp.

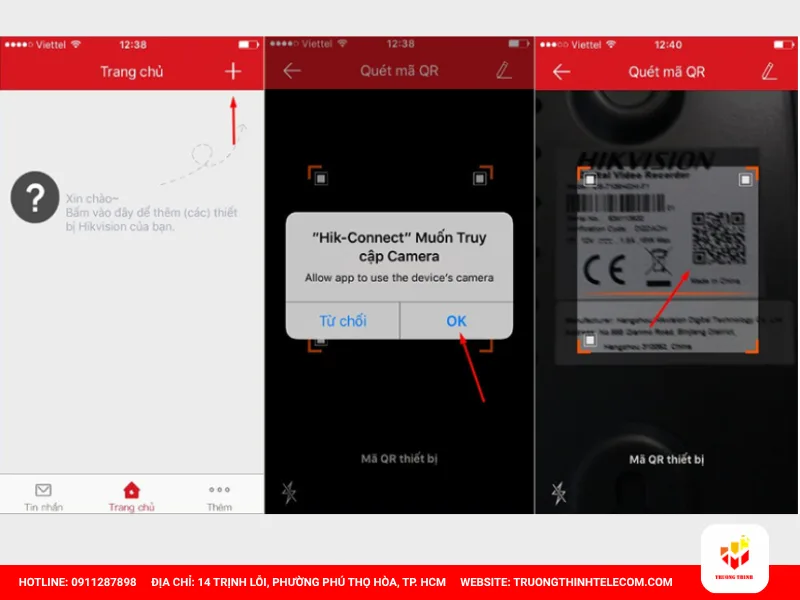

Bước 8: Cấu hình xem camera trên điện thoại

• Dùng dây mạng LAN nối từ cổng WAN/LAN của đầu ghi vào modem Wi-Fi nhà bạn.
• Vào mục Network (Mạng) trên đầu ghi, bật tính năng DHCP để đầu ghi tự nhận dải IP từ modem, sau đó bật tính năng kết nối đám mây (P2P / Cloud / Hik-Connect / DMSS tùy hãng).
• Tải ứng dụng tương ứng của hãng camera về điện thoại (Hik-Connect, DMSS, KBView Plus, v.v.).
• Mở ứng dụng, tạo tài khoản và quét mã QR Code hiển thị trên màn hình đầu ghi để gán thiết bị vào tài khoản điện thoại cá nhân.

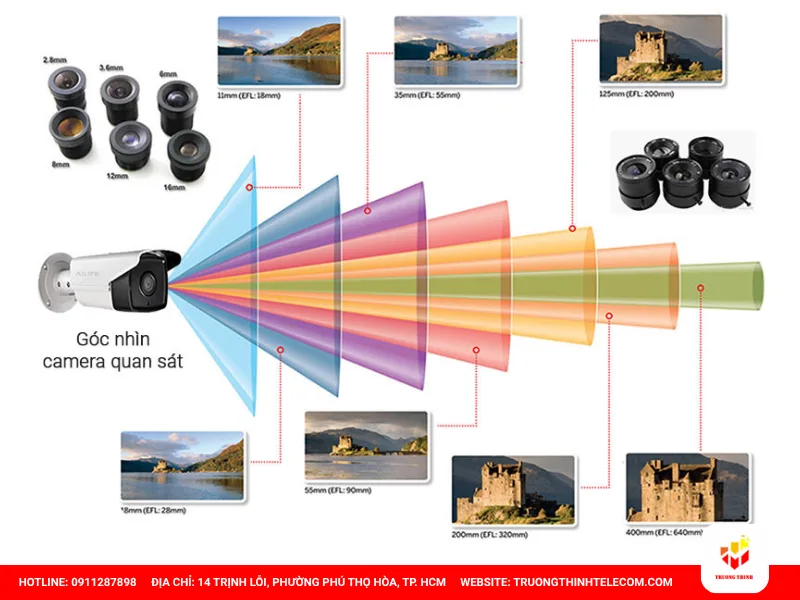

Bước 9: Điều chỉnh góc nhìn và kiểm tra hình ảnh

• Bật màn hình hiển thị trực tiếp hoặc xem qua điện thoại trong lúc có người phụ đứng ở thang để chỉnh góc ống kính camera.
• Nới lỏng ốc khớp cầu trên thân camera, xoay chỉnh sao cho khung hình lấy đúng trọng tâm khu vực cần quan sát, giảm bớt khoảng không gian thừa như bầu trời hoặc khoảng tường trống.
• Siết chặt các ốc hãm của camera, hoàn tất việc thu dọn dụng cụ thi công.

Khi nào nên tự lắp camera có dây và khi nào nên thuê kỹ thuật?

Việc tự lắp đặt camera có dây giúp bạn tiết kiệm chi phí nhân công và hiểu rõ về thiết bị trong nhà mình. Tuy nhiên, không phải trường hợp nào việc tự lắp cũng đem lại hiệu quả cao.

Bạn có thể tự lắp đặt khi

• Hệ thống quy mô nhỏ (từ 1 đến 2 mắt quan sát).
• Đường đi dây đơn giản, cự ly gần, không phải leo trèo tầng cao hay luồn ống ngầm phức tạp.
• Bạn có sẵn dụng cụ cơ bản (khoan, kìm bấm hạt mạng, thang nhôm) và nắm được kỹ thuật điện mạng cơ bản.

Bạn nên chọn dịch vụ lắp đặt chuyên nghiệp khi

• Hệ thống từ 4 mắt camera trở lên, lắp đặt cho nhà nhiều tầng, văn phòng, kho xưởng hoặc trang trại rộng lớn.
• Yêu cầu thẩm mỹ cao: Cần cắt tường đi dây âm, luồn dây qua các trục kỹ thuật phức tạp hoặc nhà mới xây xong hoàn thiện.
• Cần các giải pháp bảo mật nhiều lớp, cấu hình camera nhận diện thông minh (AI), phân chia dải mạng VLAN để không ảnh hưởng đến tốc độ Internet nội bộ.
• Không có đủ dụng cụ thi công chuyên dụng và không quen làm việc trên độ cao lớn.

Dịch vụ lắp camera có dây trọn gói tại Trường Thịnh Telecom

Nếu bạn đang tìm kiếm một đơn vị triển khai lắp đặt hệ thống camera an ninh tin cậy, quy trình thi công tỉ mỉ và hỗ trợ kỹ thuật lâu dài, Trường Thịnh Telecom luôn sẵn sàng đồng hành cùng bạn.

• Tư vấn giải pháp sát thực tế: Khảo sát tận nơi, tư vấn đúng nhu cầu sử dụng, không vẽ vời thiết bị gây lãng phí ngân sách.
• Thiết bị chính hãng: Cung cấp các dòng camera từ các thương hiệu uy tín (Hikvision, Dahua, KBvision, Ezviz, Imou…), đầy đủ CO/CQ, bảo hành chính hãng từ 24 tháng.
• Thi công chuẩn kỹ thuật, thẩm mỹ cao: Đội ngũ kỹ thuật viên giàu kinh nghiệm, thi công dây điện và cáp tín hiệu gọn gàng, an toàn, đảm bảo tính thẩm mỹ cho không gian sống và làm việc.

• Bài viết liên quan

  • Hướng dẫn cách lắp đặt camera Analog chuẩn xác tốt
  • Camera Ezviz wifi và có dây: 9 tiêu chí chọn hệ thống ổn định năm 2026
  • Bản vẽ sơ đồ lắp đặt camera chi tiết kèm link tư vấn miễn phí
  • Lắp đặt camera trọn bộ là gì? Bao gồm những thành phần nào

  Bảo hành, hỗ trợ kỹ thuật nhanh chóng: Xử lý sự cố tận nơi chu đáo, hướng dẫn sử dụng và cài đặt phần mềm chi tiết.

Quý khách cần tư vấn khảo sát hoặc báo giá lắp camera có dây trọn gói, vui lòng liên hệ trực tiếp với Trường Thịnh Telecom qua Hotline 0888 319 798 để nhận được hỗ trợ nhanh chóng và chi tiết. Việc nắm vững cách lắp camera có dây sẽ giúp bạn chủ động xây dựng một hệ thống an ninh vững chắc, hoạt động bền bỉ qua nhiều năm tháng mà không lo lắng về hiện tượng nghẽn mạng hay mất sóng. Chúc bạn thực hiện thành công việc lắp đặt cho gia đình và cơ sở kinh doanh của mình. Nếu bạn gặp khó khăn trong quá trình cấu hình hoặc cần một giải pháp thi công camera có dây chuyên nghiệp, an toàn và thẩm mỹ, hãy liên hệ ngay với Trường Thịnh Telecom qua Hotline: 0888 319 798 để nhận được sự tư vấn chu đáo và báo giá minh bạch.

Câu hỏi thường gặp khi lắp camera có dây

Lắp camera có dây có cần Internet không?

Không bắt buộc. Nếu bạn chỉ cần quan sát trực tiếp trên màn hình tivi gắn với đầu ghi và lưu trữ dữ liệu vào ổ cứng, hệ thống hoàn toàn không cần kết nối mạng Internet. Internet chỉ cần thiết khi bạn muốn theo dõi hình ảnh camera từ xa qua điện thoại, máy tính bảng hoặc máy tính xách tay.

Camera có dây dùng loại dây nào?

Loại dây phụ thuộc vào công nghệ camera bạn lựa chọn:

• Camera IP: Sử dụng cáp mạng xoắn đôi 4 đôi dây (CAT5e hoặc CAT6).
• Camera Analog (CVI/TVI/AHD): Sử dụng cáp đồng trục (phổ biến là RG59 hoặc RG6), có thể dùng loại cáp đồng trục liền dây nguồn để tiện lợi khi thi công.

Có thể tự lắp camera có dây tại nhà không?

Có thể. Nếu bạn có các công cụ thi công cơ bản như máy khoan, kìm bấm dây, thang và nắm vững các bước theo hướng dẫn lắp camera có dây ở trên, bạn hoàn toàn có thể tự hoàn thiện một hệ thống gia đình nhỏ gọn. Nếu cần hỗ trợ thêm thông tin kỹ thuật trong quá trình lắp, bạn có thể gọi Hotline: 0888 319 798 để đội ngũ kỹ thuật Trường Thịnh Telecom hỗ trợ giải đáp.

Camera có dây có xem được trên điện thoại không?

Có. Khi đầu ghi hình được kết nối với modem mạng qua cáp LAN, bạn chỉ cần tải ứng dụng của hãng về điện thoại, quét mã P2P (Cloud) của đầu ghi là có thể xem trực tiếp hoặc xem lại video từ bất cứ đâu, miễn là điện thoại có kết nối 4G/5G hoặc Wi-Fi.

Nên dùng camera PoE hay camera nguồn rời?

• Camera PoE (Power over Ethernet): Tối ưu hơn vì cả nguồn điện và dữ liệu đều truyền tải trên duy nhất 1 sợi cáp mạng. Hệ thống rất gọn gàng, thẩm mỹ, an toàn và dễ quản lý tập trung nguồn điện qua Switch PoE.
• Camera nguồn rời: Thường áp dụng cho hệ thống Analog hoặc camera IP khi khoảng cách dây mạng vượt quá 100m, cần cấp nguồn 12V tại chỗ bằng Adapter riêng.

Camera có dây có hoạt động khi mất Internet không?

Có. Khi mất Internet, toàn bộ hệ thống camera có dây vẫn ghi hình, lưu trữ video liên tục vào ổ cứng bình thường. Bạn vẫn có thể xem trực tiếp trên màn hình kết nối với đầu ghi. Khi đường truyền mạng có trở lại, bạn sẽ xem lại được dữ liệu của khoảng thời gian mất mạng mà không bị gián đoạn.
