Hướng dẫn lập trình PC cấu hình card E1 có tổng đài KXNS300

Lập trình PC cấu hình card E1 là bước quan trọng trong việc thiết lập kết nối giữa tổng đài và hệ thống mạng thoại sử dụng đường truyền E1. Bài viết này Trường Thịnh sẽ cung cấp hướng dẫn chi tiết, rõ ràng, giúp người dùng thực hiện đúng quy trình ngay từ lần đầu triển khai.

Hướng dẫn cách lập trình PC cấu hình card E1

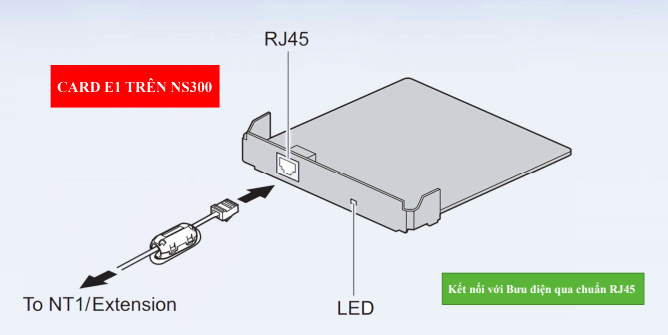

1. Cấu trúc card E1

Card E1 sẽ bao gồm các thành phần sau:

• RJ45.
• LED.
• To NT1/Extension.

2. Sơ đồ kết nối với bưu điện

• Chuẩn cáp đồng kết nối RX+ và RX- trên bưu điện.
• Chuẩn RJ45 kết nối với bưu điện thông qua RX+ và RX-.

3. Lập trình trên tồng đài

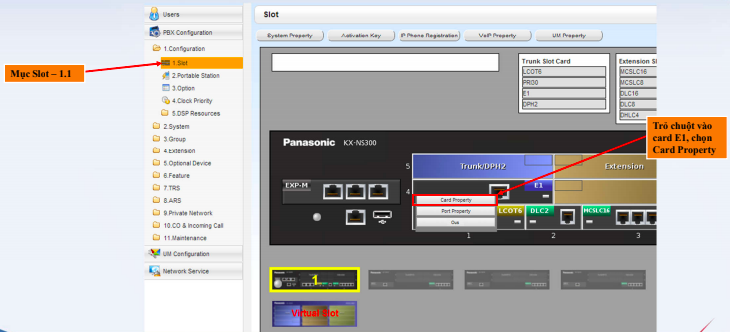

Bước 1: Bạn truy cập vào PBX Configuration, chọn Slot và nhấn chuột vào card E1 sau đó chọn Card Property.

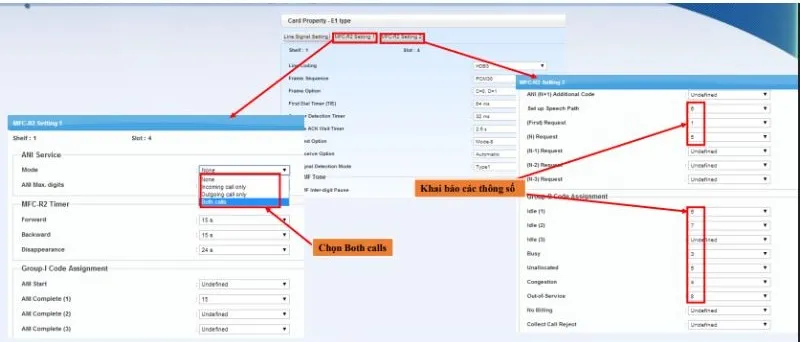

Bước 2: Bạn chọn Both calls và khai báo các thông số như hình minh họa:

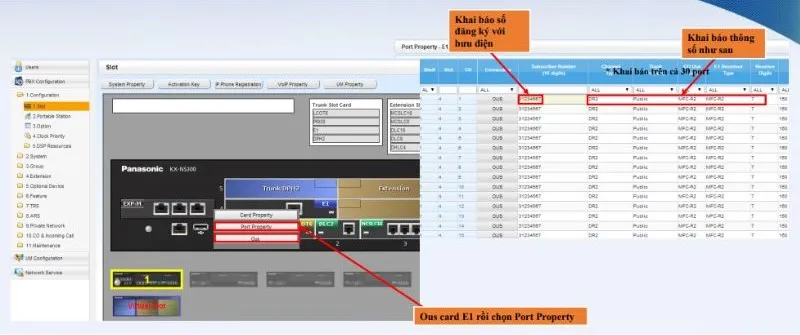

Bước 3: Bạn truy cập vào Card Property để khai báo số đăng kí với bưu điện.

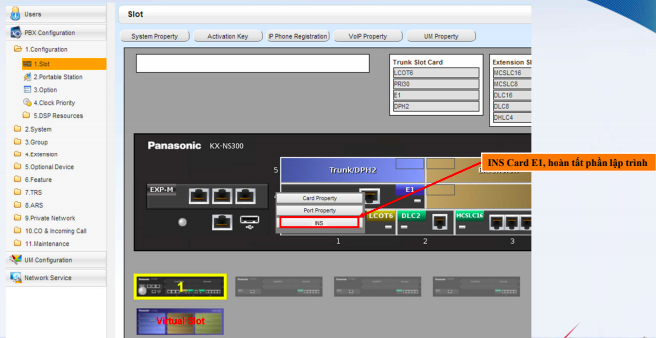

Bước 3: Cuối cùng, bạn INS Card là thiết lập thành công.

Kết luận

Lập trình PC cấu hình card E1 đúng cách giúp hệ thống tổng đài hoạt động ổn định, đảm bảo chất lượng tín hiệu và khả năng kết nối liên tục với nhà mạng. Việc nắm vững các bước cấu hình không chỉ giúp giảm thiểu lỗi trong quá trình triển khai mà còn tối ưu hiệu suất vận hành tổng thể. Để đạt hiệu quả cao nhất, người dùng nên tuân thủ hướng dẫn kỹ thuật chuẩn và kiểm tra kỹ các thông số sau khi cấu hình hoàn tất.
