Module quang là gì? Cấu tạo, cách hoạt động và cách chọn

Giả sử một doanh nghiệp có phòng mạng đặt tại tầng trệt và cần kết nối tới một switch ở khu vực sản xuất cách vài trăm mét. Cáp đồng không còn là phương án thuận tiện vì giới hạn khoảng cách, trong khi hệ thống yêu cầu đường truyền ổn định. Khi đó, kỹ thuật viên có thể dùng cáp quang kết hợp module quang ở hai đầu. Hiểu module quang là gì sẽ giúp xác định đúng thiết bị, tránh mua nhầm chỉ vì thấy cùng tốc độ hoặc cùng tên SFP. Trên thị trường có nhiều tên gọi như SFP module, transceiver quang hoặc module SFP. SFP thường chỉ một dạng module nhỏ gọn dùng cho các kết nối mạng phổ biến, trong khi SFP+, SFP28 và QSFP thuộc những form factor hoặc cấp tốc độ khác nhau. Không nên hiểu rằng mọi module mang tên SFP đều có thể thay thế cho nhau. Tốc độ, chuẩn cổng, loại sợi, bước sóng và khả năng tương thích của thiết bị vẫn phải được kiểm tra.

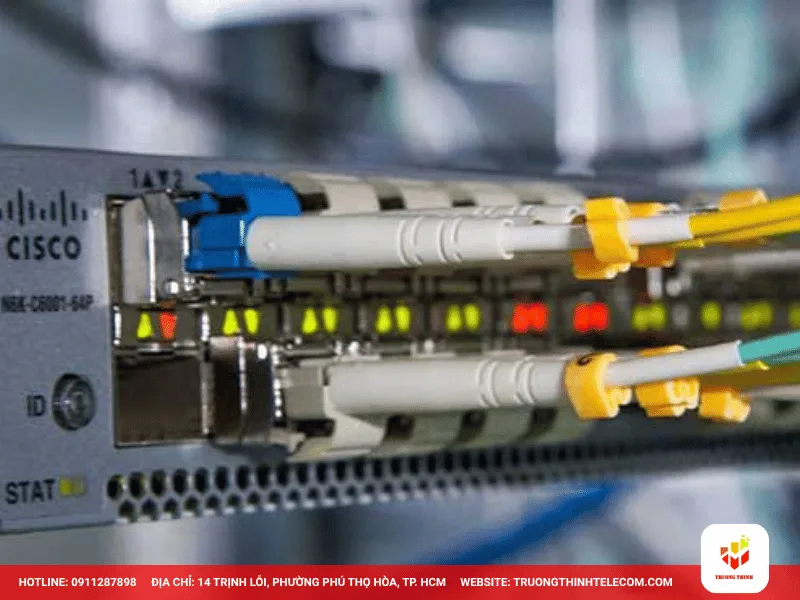

Module quang là gì và vì sao switch cần đến nó?

Trong một hệ thống mạng, switch xử lý dữ liệu dưới dạng tín hiệu điện ở giao diện thiết bị. Khi cần đưa dữ liệu đi xa bằng cáp quang, cổng quang của switch cần một bộ thu phát phù hợp để thực hiện quá trình chuyển đổi tín hiệu. Module quang đảm nhiệm vai trò này và thường được cắm vào khe SFP hoặc khe tương ứng trên thiết bị.

Điểm cần lưu ý là module không tự biến một switch thông thường thành hệ thống mạng hoàn chỉnh. Nó chỉ là một thành phần của tuyến truyền dẫn. Muốn đường kết nối hoạt động, module phải phù hợp với cổng thiết bị, sợi quang, đầu nối và module ở đầu bên kia. Một module 10Gbps vì thế không mặc nhiên dùng được trong mọi khe cắm chỉ vì thiết bị cũng có chữ “10G”.

Khi chọn module quang là gì, Ví dụ, một switch tại phòng mạng cần nối với switch ở nhà xưởng bằng tuyến cáp quang dài vài trăm mét. Phương án có thể gồm một module tại switch thứ nhất, một module tương thích tại switch thứ hai và tuyến cáp quang nối giữa hai vị trí. Nếu chọn sai loại sợi hoặc cự ly của module không phù hợp, thiết bị có thể không lên link dù các thành phần vẫn được cắm đúng vật lý.

Module quang cũng khác bộ chuyển đổi quang. Converter quang thường là thiết bị độc lập, có vỏ riêng, nguồn cấp riêng và các cổng mạng/quang để chuyển đổi tín hiệu. Module lại có kích thước nhỏ, được thiết kế để cắm trực tiếp vào thiết bị mạng. Hai khái niệm đều liên quan đến truyền dẫn quang nhưng cách triển khai, quản lý và khả năng tích hợp hoàn toàn khác nhau.

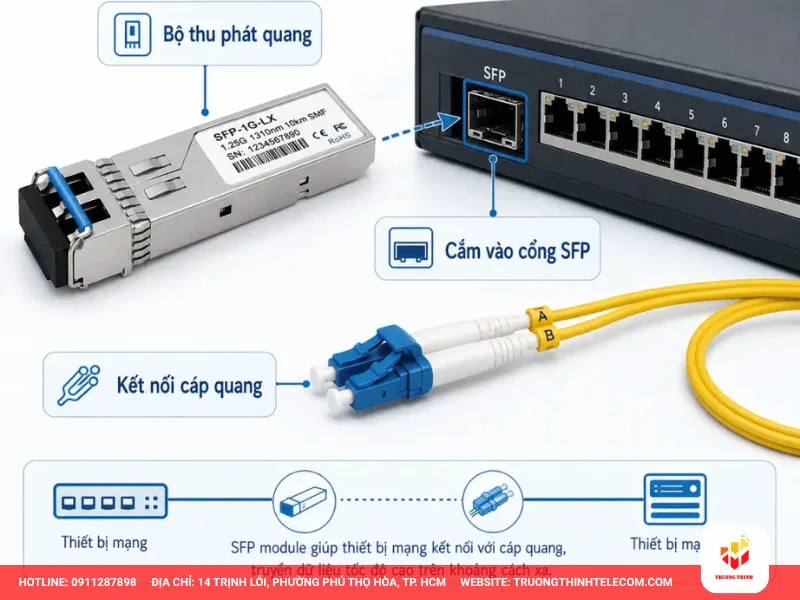

Bên trong module quang có gì và tín hiệu được truyền như thế nào?

Về nguyên lý, một module quang có hai hướng chức năng chính: Tx là phía phát và Rx là phía nhận. Khi switch gửi dữ liệu, giao diện điện của module tiếp nhận tín hiệu từ thiết bị rồi điều khiển nguồn phát quang để tạo tín hiệu ánh sáng. Tín hiệu này đi qua sợi quang tới module ở đầu xa, nơi bộ thu quang tiếp nhận và chuyển thành tín hiệu điện cho thiết bị mạng.

Xét về module quang là gì, Nguồn phát trong module có thể sử dụng các loại laser hoặc VCSEL tùy thiết kế và mục đích truyền dẫn. Bộ thu có nhiệm vụ phát hiện tín hiệu ánh sáng và chuyển nó thành dạng mà mạch điện tử của thiết bị có thể xử lý. Vì vậy, thông số của module phải phù hợp với môi trường truyền, đặc biệt là loại sợi và bước sóng. Không thể chỉ nhìn hình dạng nhỏ gọn của module rồi kết luận nó phù hợp với mọi tuyến cáp.

Hãy hình dung một đường uplink giữa hai switch. Switch A gửi một gói dữ liệu vào module ở đầu thứ nhất. Module chuyển dữ liệu thành tín hiệu quang và truyền qua sợi. Module ở switch B nhận ánh sáng, chuyển tín hiệu về dạng điện rồi đưa dữ liệu vào mạch xử lý của switch B. Quá trình ở chiều ngược lại diễn ra tương tự để tạo kết nối hai chiều.

Đây cũng là lý do hai đầu của tuyến phải được xem như một cặp kết nối hoàn chỉnh. Với cấu hình hai sợi, một sợi thường đảm nhiệm hướng phát của đầu này và hướng nhận của đầu kia, trong khi sợi còn lại phục vụ chiều ngược lại. Với module BiDi sử dụng một sợi, hai hướng có thể dùng các bước sóng khác nhau nên việc ghép đúng cặp module là yêu cầu đặc biệt quan trọng.

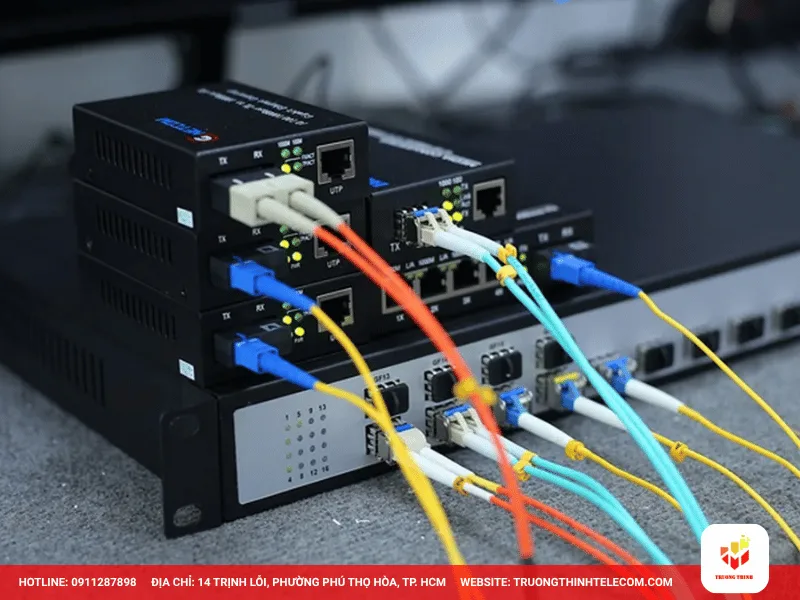

7 thông số quyết định module quang có dùng được hay không

• Tốc độ và chuẩn giao tiếp: Trước hết cần xác định thiết bị yêu cầu 1Gbps, 10Gbps, 25Gbps hay mức khác. Tốc độ danh nghĩa chỉ là điểm bắt đầu; phải đối chiếu chuẩn của cổng và module. Chẳng hạn, module SFP và SFP+ có kích thước tương tự nhưng phục vụ các cấp kết nối khác nhau, vì vậy không nên mua theo hình thức vật lý. Nếu đang cân nhắc thiết bị phù hợp, bạn có thể tham khảo Module quang SFP 2 sợi 1.25G 6C-SFP-0310D để đối chiếu tính năng và lựa chọn cấu hình sát nhu cầu. Nếu đang cân nhắc thiết bị phù hợp, bạn có thể tham khảo Module quang SFP 1 sợi đầu B 1.25G 6C-WDM-0210BD để đối chiếu tính năng và lựa chọn cấu hình sát nhu cầu.
• Loại sợi quang: Cần xác định tuyến đang dùng single mode hay multimode. Hai loại sợi có đặc tính truyền dẫn khác nhau và module cũng được thiết kế theo những cấu hình tương ứng. Nếu tuyến đã thi công bằng multimode nhưng lại chọn module dành cho một cấu hình single mode, việc ghép nối có thể không đạt yêu cầu dù tốc độ trên nhãn giống nhau.
• Bước sóng và cự ly: Các thông số như 850nm, 1310nm hoặc 1550nm thường gắn với những cấu hình truyền dẫn cụ thể. Cự ly ghi trên module cũng phải được đặt cạnh chiều dài và đặc tính thực tế của tuyến. Một tuyến dài vài chục mét trong tủ mạng có yêu cầu khác với đường liên kết giữa hai khu vực cách xa nhau.
• Đầu nối quang: Kiểm tra connector trước khi đặt mua, chẳng hạn đầu LC và cấu hình đầu nối mà hệ thống đang sử dụng. Một module đúng tốc độ nhưng không phù hợp đầu nối hoặc cách bố trí sợi vẫn có thể khiến quá trình lắp đặt phát sinh thêm phụ kiện.
• Khả năng tương thích thiết bị: Switch hoặc router có thể yêu cầu danh sách module được hỗ trợ, firmware tương thích hoặc thông tin nhận dạng nhất định. Vì vậy, mã module và tài liệu của thiết bị nên được kiểm tra trước khi mua, đặc biệt với hệ thống doanh nghiệp cần vận hành ổn định lâu dài.
• Công suất phát và độ nhạy thu: Đây là nhóm thông số kỹ thuật quan trọng khi đánh giá tuyến dài. Công suất phát cho biết mức năng lượng quang được đưa vào đường truyền, còn độ nhạy thu liên quan đến mức tín hiệu thấp mà bộ thu có thể nhận. Khoảng cách quảng cáo không thay thế cho việc xem xét suy hao cáp, mối hàn và đầu nối.
• Mức độ phù hợp với tuyến thực tế: Một module giá thấp nhưng sai chuẩn sẽ tạo chi phí thay thế cao hơn phương án được chọn đúng ngay từ đầu. Ví dụ, với tuyến vài chục mét trong phòng máy, ưu tiên có thể là tính tương thích và sự đơn giản; với tuyến giữa hai khu vực xa, cần quan tâm thêm loại sợi, ngân sách công suất và khả năng dự phòng. Đây là điểm dễ bị bỏ qua nếu chỉ so sánh giá hoặc tốc độ.

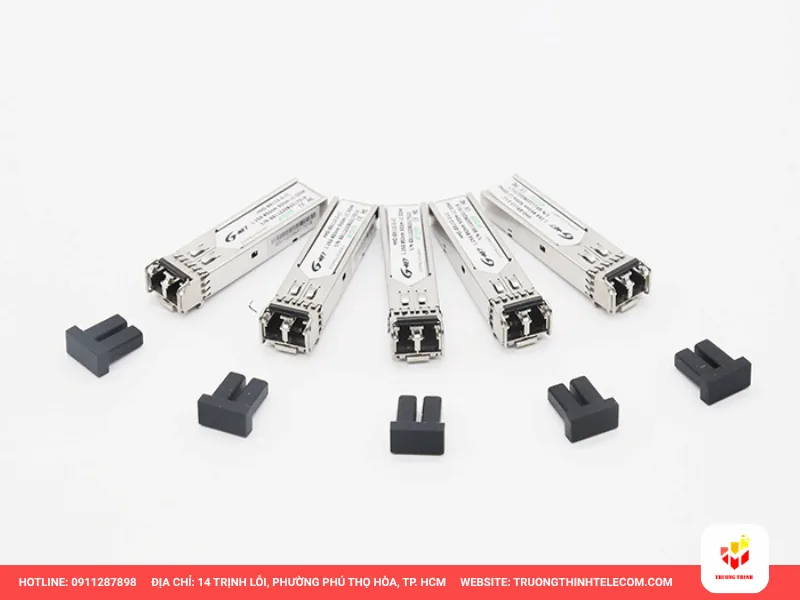

Các loại module quang phổ biến: Chọn theo tốc độ, sợi và khoảng cách

Có thể phân loại module quang theo ba nhóm dễ hiểu: dạng giao tiếp, loại sợi và cự ly truyền. Với kết nối phổ biến, SFP thường xuất hiện ở các cổng 1Gbps, còn SFP+ thường dùng cho 10Gbps. Các form factor như SFP28 hoặc QSFP phục vụ những hệ thống có yêu cầu tốc độ cao hơn. Vì vậy, khi thay thế module, cần đọc cả thông số cổng trên thiết bị thay vì chỉ nhìn kích thước module.

Với module quang là gì, Về sợi quang, module multimode thường đi cùng hệ thống multimode và phù hợp với những tuyến có đặc điểm cự ly tương ứng. Module single mode được thiết kế cho tuyến single mode và thường được lựa chọn khi cần truyền xa hơn. Đây không phải quy tắc chỉ dựa vào khoảng cách; loại sợi đã triển khai và thông số module phải được đối chiếu đồng thời. Để hiểu sâu hơn phần này, bạn có thể xem thêm Hướng dẫn lắp đặt camera bằng cáp quang chi tiết với các phân tích và trường hợp sử dụng liên quan.

Module hai sợi sử dụng một sợi cho hướng Tx và một sợi cho hướng Rx. Ngược lại, BiDi có thể truyền hai chiều trên một sợi bằng các bước sóng khác nhau. Với BiDi, hai module phải được ghép đúng cặp bước sóng phát và thu. Chọn một module bất kỳ có cùng tốc độ nhưng không đúng cặp có thể khiến liên kết không hoạt động.

Ví dụ, một văn phòng có tuyến quang ngắn trong cùng tòa nhà có thể cần cấu hình khác với hệ thống nhà xưởng kết nối các khu vực cách xa nhau. Vì vậy, tên gọi chung “module quang” chưa đủ để quyết định thiết bị; tốc độ, sợi, bước sóng và cự ly phải được xem như một bộ thông số.

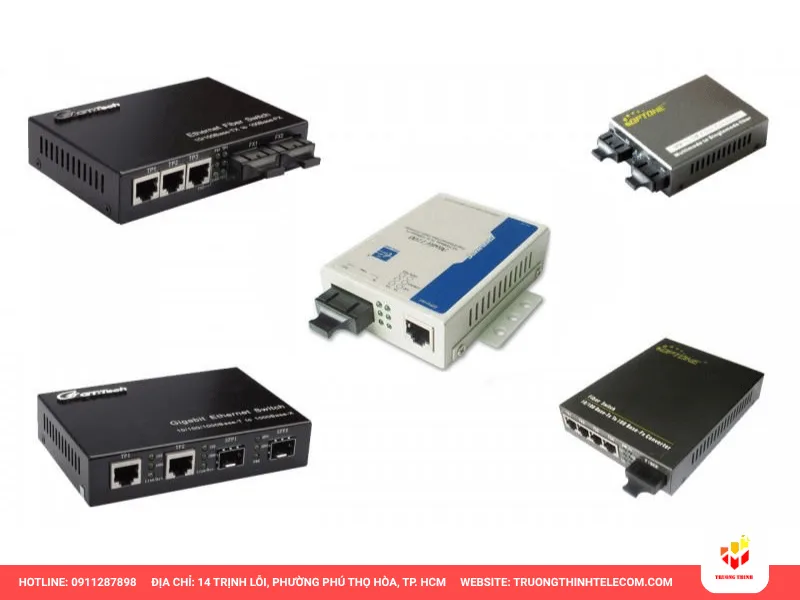

Module quang khác gì converter quang, dây DAC và AOC?

Khi chọn module quang là gì, Module quang phù hợp khi thiết bị mạng đã có khe cắm quang tương thích và người triển khai muốn chủ động lựa chọn module cùng tuyến cáp. Converter quang lại là thiết bị độc lập, thường có nguồn riêng và phù hợp với trường hợp thiết bị đầu cuối không có giao diện quang tương ứng. Sự khác biệt này ảnh hưởng trực tiếp đến cách lắp đặt, quản lý nguồn và khả năng mở rộng hệ thống.

DAC và AOC lại thường được cân nhắc khi hai thiết bị đặt tương đối gần nhau. DAC dùng cáp đồng gắn đầu kết nối trực tiếp, còn AOC tích hợp đường truyền quang với đầu kết nối. Chúng có ưu điểm là giảm số thành phần phải lắp riêng. Tuy nhiên, khi tuyến cần đi xa hoặc cần thay đổi đường cáp linh hoạt, module quang kết hợp cáp quang rời thường có lợi thế hơn.

Giả sử hai switch nằm cùng một tủ rack, DAC có thể là phương án gọn cho một kết nối phù hợp. Nếu hai switch nằm ở hai phòng hoặc hai khu vực khác nhau, module quang và cáp quang có thể phù hợp hơn vì dễ tổ chức tuyến truyền dẫn. Quyết định đúng nằm ở khoảng cách, chuẩn cổng, khả năng quản lý và phương án mở rộng, thay vì chỉ so giá từng phụ kiện.

Checklist chọn module quang trước khi đặt mua

Xét về module quang là gì, Trước khi đặt module, nên ghi lại thông tin của cả hai đầu kết nối. Tối thiểu cần xác định thiết bị đang dùng, tốc độ cổng, loại sợi, số sợi, đầu nối, chiều dài tuyến và yêu cầu về cự ly. Cách kiểm tra này đặc biệt hữu ích khi thay module cho hệ thống đang vận hành vì giảm nguy cơ mua đúng hình thức nhưng sai chuẩn.

• Kiểm tra tốc độ và loại khe cắm trên switch hoặc router.
• Xác định single mode hay multimode và số sợi quang đang có.
• Đối chiếu bước sóng, cự ly truyền và đầu nối của module với tuyến.
• Kiểm tra khả năng tương thích hoặc danh sách module được thiết bị hỗ trợ.
• Với tuyến dài, xem xét suy hao, công suất phát và độ nhạy thu thay vì chỉ dựa vào cự ly quảng cáo.
• Chuẩn bị phương án module dự phòng nếu đường truyền giữ vai trò quan trọng.

Ví dụ, một uplink giữa hai switch cần 10Gbps sẽ được kiểm tra theo chuỗi: cổng SFP+, loại sợi, bước sóng, connector, cự ly và khả năng tương thích ở cả hai đầu. Nếu một mắt xích chưa rõ, nên xác minh trước khi đặt hàng thay vì xử lý lỗi sau khi lắp.

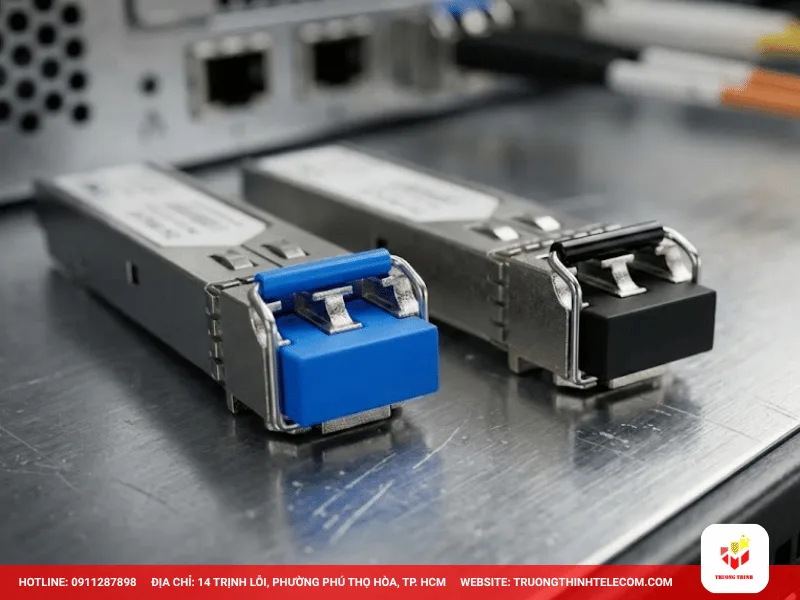

Những hiểu lầm dễ khiến chọn sai module quang

Một hiểu lầm phổ biến là hai module cùng tốc độ sẽ luôn ghép được với nhau. Thực tế, tốc độ chỉ là một điều kiện. Loại sợi, bước sóng, cự ly, kiểu BiDi, đầu nối và khả năng nhận diện của thiết bị cũng có thể quyết định đường truyền có hoạt động hay không.

Khi triển khai module quang là gì, Cũng không nên hiểu cự ly ghi trên module là bảo đảm tuyệt đối cho mọi tuyến. Cáp có suy hao, đầu nối bẩn, mối hàn hoặc chất lượng thi công không phù hợp đều có thể làm giảm mức tín hiệu nhận được. Với tuyến quan trọng, đánh giá cả ngân sách công suất và chất lượng đường truyền sẽ đáng tin cậy hơn việc chỉ nhìn con số khoảng cách.

Giá thấp cũng không phải lúc nào là phương án tiết kiệm. Một module rẻ nhưng không tương thích có thể kéo theo chi phí thay thế, thời gian xử lý sự cố và gián đoạn kết nối. Khi lựa chọn, nên cân đối giá mua với khả năng tương thích, độ ổn định, nguồn thay thế và vai trò của tuyến trong toàn hệ thống.

Trường Thịnh Telecom – Đơn vị thi công mạng LAN chuyên nghiệp

Không chỉ cung cấp thiết bị mạng, Trường Thịnh Telecom còn triển khai dịch vụ thi công mạng LAN cho văn phòng, doanh nghiệp, cửa hàng, nhà xưởng và nhiều mô hình khác. Hệ thống được tư vấn dựa trên nhu cầu sử dụng thực tế, từ lựa chọn switch, router, module quang, cáp mạng đến phương án đi dây và kết nối giữa các khu vực.

Với những công trình có khoảng cách xa hoặc cần kết nối giữa nhiều tầng, nhiều khu vực, đội ngũ kỹ thuật có thể tư vấn giải pháp kết hợp cáp mạng và cáp quang, lựa chọn module quang phù hợp và tổ chức hệ thống mạng khoa học. Quy trình thi công chú trọng khả năng truyền tải ổn định, dễ quản lý, thuận tiện bảo trì và có khả năng mở rộng khi nhu cầu sử dụng tăng lên. Nếu doanh nghiệp đang cần thi công mạng LAN, nâng cấp hệ thống mạng hiện có hoặc kết nối các khu vực bằng cáp quang, Trường Thịnh Telecom có thể khảo sát hiện trạng và đề xuất cấu hình phù hợp với quy mô công trình.

Hiểu module quang là gì giúp người dùng nhìn đúng vai trò của thiết bị này: đây là bộ thu phát chuyển đổi giữa tín hiệu điện của thiết bị mạng và tín hiệu quang trên sợi cáp. Nhưng để một module thực sự dùng được, cần xét đồng thời tốc độ, chuẩn giao tiếp, loại sợi, bước sóng, cự ly, đầu nối và khả năng tương thích ở hai đầu. Với một tuyến cụ thể, hãy bắt đầu từ thiết bị đang có và đường cáp đã triển khai, sau đó đối chiếu từng thông số trước khi chọn module. Khung kiểm tra này giúp tránh quyết định chỉ dựa trên giá hoặc tốc độ nổi bật, đồng thời tạo cơ sở rõ ràng hơn khi cần mở rộng, thay thế hoặc dự phòng vật tư cho hệ thống mạng.
