ChuẩnPoE là gì? Các chuẩn PoE thông dụng và cách chọn Switch PoE phù hợp
Power over Ethernet hay PoE là gì? Đây là công nghệ đột phá cho phép truyền tải đồng thời cả điện năng và dữ liệu trên một sợi cáp mạng duy nhất, giúp tối ưu chi phí thi công và tăng tính linh hoạt cho hạ tầng an ninh. Trong bài viết này, Trường Thịnh Telecom sẽ cung cấp thông tin chi tiết về cơ chế hoạt động của PoE, phân tích các chuẩn IEEE phổ biến và hướng dẫn bạn cách lựa chọn Switch PoE phù hợp nhất cho hệ thống camera.

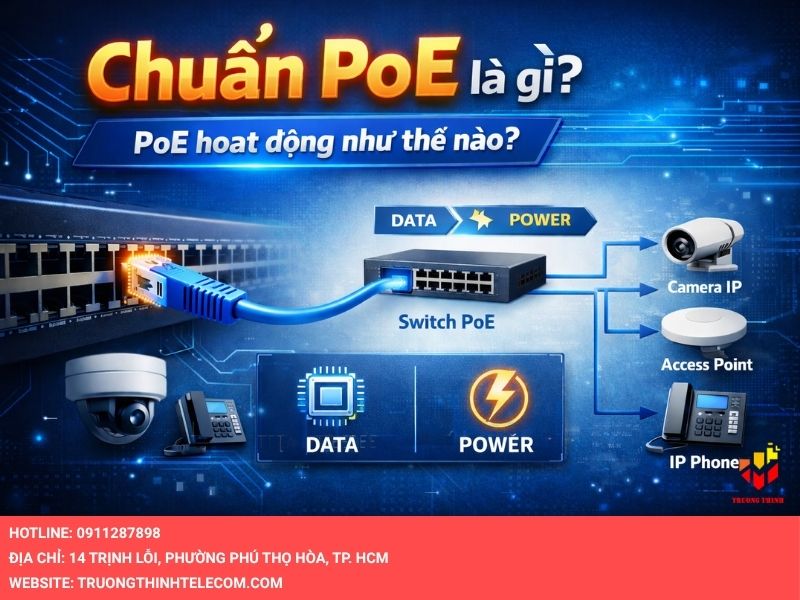

Chuẩn PoE là gì? PoE hoạt động như thế nào?

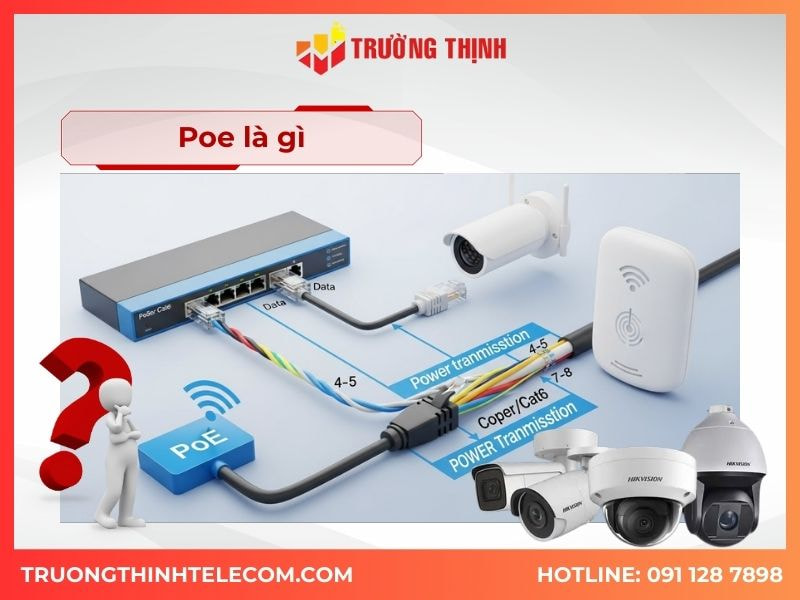

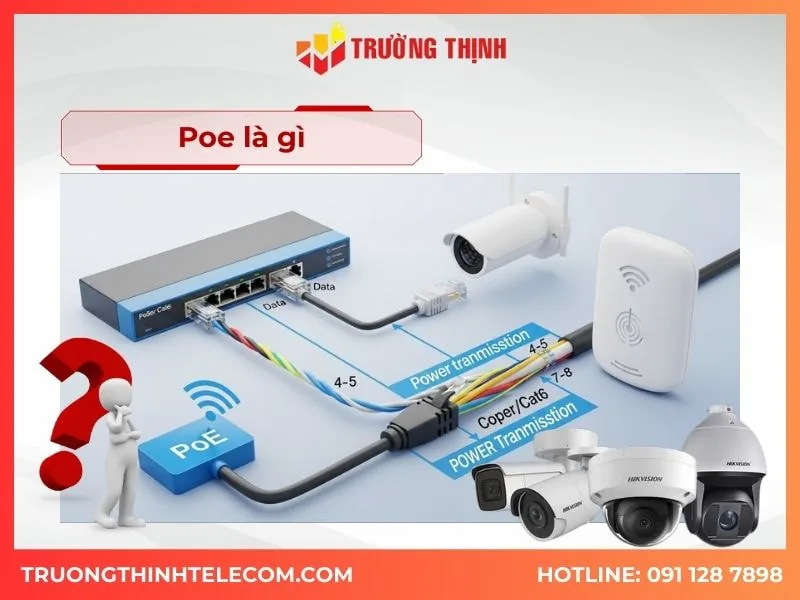

Chuẩn PoE (Power over Ethernet) là công nghệ cho phép truyền điện năng và dữ liệu đồng thời qua một sợi cáp mạng Ethernet (thường là Cat5e hoặc Cat6). Nhờ PoE, các thiết bị như camera Wifi, Access Point WiFi, điện thoại VoIP…có thể hoạt động mà không cần ổ cắm điện riêng giúp tiết kiệm diện tích và chi phí lắp đặt đáng kể.
Cơ chế hoạt động của PoE dựa trên việc kết hợp nguồn điện DC vào dây truyền tín hiệu mạng, thông qua thiết bị cấp nguồn (PSE – Power Sourcing Equipment) và thiết bị nhận nguồn (PD – Powered Device).
- Thiết bị cấp nguồn (PSE) thường là switch PoE hoặc injector PoE.
- Thiết bị nhận nguồn (PD) chính là camera IP, điện thoại IP, hoặc các thiết bị mạng khác có hỗ trợ PoE.

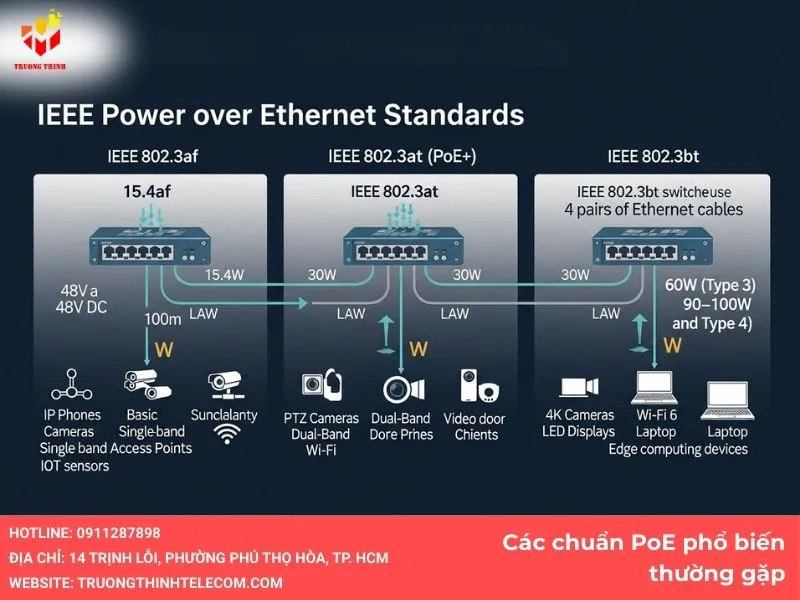

Các chuẩn PoE thông dụng phổ biến hiện nay
Hiện nay, thị trường công nghệ mạng sử dụng ba chuẩn PoE chính được định nghĩa bởi IEEE, mỗi chuẩn cung cấp mức công suất khác nhau để đáp ứng nhu cầu đa dạng của các thiết bị mạng:
| Chuẩn PoE | Tên gọi phổ biến | Công suất tối đa | Công suất tối thiểu | Điện áp PSE (V) | Số đôi dây sử dụng | Loại cáp hỗ trợ | Khoảng cách tối đa |
| IEEE 802.3af | PoE | 15.4 W | 12.95 W | 44 – 57 | 2 đôi | Cat3, Cat5, Cat5e, Cat6, Cat7 | 100 mét |
| IEEE 802.3at | PoE+ (Type 2) | 30 W | 25.5 W | 50 – 57 | 2 đôi | Cat5, Cat5e, Cat6, Cat7 | 100 mét |
| IEEE 802.3bt Type 3 | PoE++ (4PPoE) | 60 W | 51 W | 50 – 57 | 4 đôi (hoặc 2 đôi) | Cat5, Cat5e, Cat6, Cat7 | 100 mét |
| IEEE 802.3bt Type 4 | PoE++ (4PPoE) | 100 W | 71 W | 52 – 57 | 4 đôi | Cat5, Cat5e, Cat6, Cat7 | 100 mét |
Chuẩn PoE cơ bản IEEE 802.3af
Chuẩn IEEE 802.3af, được công bố năm 2003, là phiên bản PoE đầu tiên và phổ biến nhất, cung cấp tối đa 15.4W công suất trên mỗi cổng (công suất thực tế đến thiết bị khoảng 12.95W do tổn hao trên cáp). Chuẩn này phù hợp cho các thiết bị tiêu thụ điện năng thấp như điện thoại IP, camera giám sát cơ bản, điểm truy cập Wi-Fi đơn băng tần và các sensor IoT. Với điện áp 48V DC và khoảng cách truyền tối đa 100 mét, IEEE 802.3af đáp ứng tốt nhu cầu triển khai hệ thống mạng quy mô vừa và nhỏ với chi phí hợp lý.
Chuẩn PoE nâng cao IEEE 802.3at
IEEE 802.3at, còn được gọi là PoE+, ra mắt năm 2009 với khả năng cung cấp tối đa 30W công suất trên mỗi cổng (công suất thực tế khoảng 25.5W). Chuẩn PoE+ được thiết kế cho các thiết bị yêu cầu công suất cao hơn như camera IP PTZ (xoay nghiêng phóng đại), điểm truy cập Wi-Fi băng tần kép, màn hình video door phone, và thin client. So với chuẩn cơ bản IEEE 802.3af, PoE+ tương thích ngược hoàn toàn, nghĩa là switch PoE+ có thể cấp nguồn cho cả thiết bị PoE tiêu chuẩn và PoE+, mang lại tính linh hoạt cao trong việc nâng cấp hệ thống.
Chuẩn PoE cao cấp IEEE 802.3bt
IEEE 802.3bt, được phê duyệt năm 2018, là chuẩn PoE mới nhất với hai mức công suất: Type 3 (PoE++) cung cấp tối đa 60W và Type 4 (UPoE) cung cấp tối đa 90-100W trên mỗi cổng. Chuẩn này sử dụng cả bốn cặp dây trong cáp Ethernet để truyền tải điện năng, cho phép hỗ trợ các thiết bị công suất cao như camera giám sát 4K với nhiều tính năng nâng cao, điểm truy cập Wi-Fi 6, màn hình LED lớn, laptop và thiết bị điện toán biên. So với IEEE 802.3af và 802.3at, chuẩn IEEE 802.3bt không chỉ tăng công suất mà còn cải thiện khả năng quản lý nguồn thông minh, cho phép ưu tiên cấp nguồn cho các thiết bị quan trọng trong mạng.
Phân loại lớp PoE (PoE Class)
Trong công nghệ PoE, các thiết bị nhận nguồn (PD) sẽ thông báo mức công suất cần thiết cho thiết bị cấp nguồn (PSE – Thường là switch PoE) thông qua cơ chế phân loại lớp (Class).
Mỗi lớp giúp switch nhận biết và cấp đúng mức điện năng phù hợp, tránh lãng phí hoặc thiếu hụt nguồn. Các lớp thấp (0–3) thuộc chuẩn 802.3af, lớp 4 thuộc 802.3at, còn lớp 5–8 thuộc chuẩn 802.3bt (sử dụng 4 cặp dây để truyền công suất cao hơn). Switch PoE hiện đại thường tương thích ngược, nghĩa là có thể hỗ trợ các lớp cũ hơn mà không gặp vấn đề. Dưới đây là bảng chi tiết các lớp PoE:
| Lớp (Class) | Dòng phân loại (mA) | Công suất tối đa tại PSE (W) | Công suất tối thiểu tại PD (W) | Chuẩn liên quan | Ghi chú ứng dụng phổ biến |
| Class 0 | 0 – 5 | 15.4 | 0.44 – 12.94 | IEEE 802.3af | Thiết bị không báo lớp (mặc định), dùng cho hầu hết thiết bị PoE cơ bản |
| Class 1 | 8 – 13 | 4.0 | 0.44 – 3.84 | IEEE 802.3af | Thiết bị tiêu thụ rất thấp như cảm biến, điện thoại IP đơn giản |
| Class 2 | 16 – 21 | 7.0 | 3.84 – 6.49 | IEEE 802.3af | Thiết bị công suất thấp như camera cố định cơ bản, Access Point nhỏ |
| Class 3 | 25 – 31 | 15.4 | 6.49 – 12.95 | IEEE 802.3af | Camera IP thông thường, Access Point WiFi cơ bản (nhiều switch cấp mặc định 15.4W) |
| Class 4 | 35 – 45 | 30 | 12.95 – 25.50 | IEEE 802.3at (PoE+) | Camera PTZ, Access Point WiFi công suất cao, màn hình nhỏ |
| Class 5 | 36–44 & 1–4 | 45 | 40 (4-pair) | IEEE 802.3bt (Type 3) | Thiết bị IoT trung bình, camera độ phân giải cao |
| Class 6 | 36–44 & 9–12 | 60 | 51 (4-pair) | IEEE 802.3bt (Type 3) | Access Point WiFi 6, camera đa chức năng |
| Class 7 | 36–44 & 17–20 | 75 | 62 (4-pair) | IEEE 802.3bt | Thiết bị công nghiệp, bảng điều khiển |
| Class 8 | 36–44 & 26–30 | 99 | 71.3 (4-pair) | IEEE 802.3bt (Type 4) | Laptop, máy tính mini, TV thông minh, thiết bị đòi hỏi công suất rất cao |

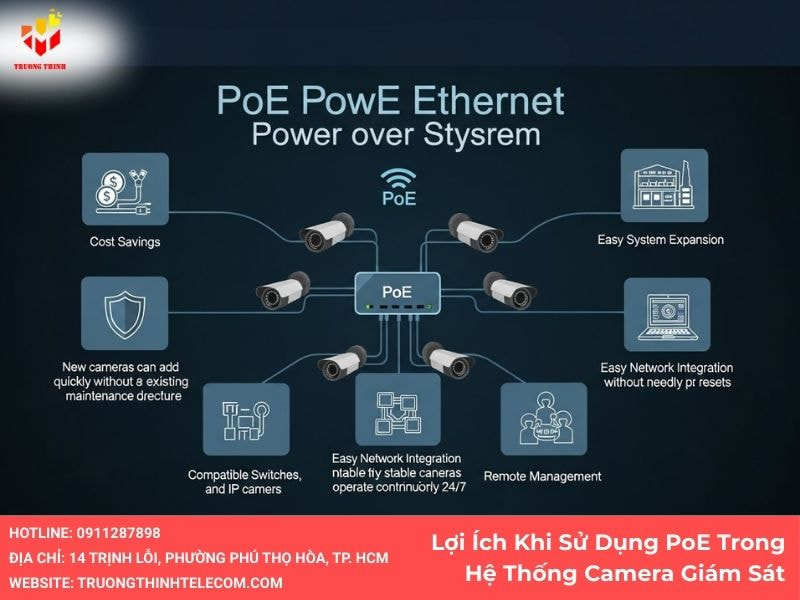

Lợi ích khi sử dụng PoE trong hệ thống camera
Khi lắp đặt hệ thống camera giám sát, việc chọn nguồn PoE không chỉ là một lựa chọn kỹ thuật mà còn mang lại nhiều lợi ích thực tế. Công nghệ PoE giúp đơn giản hóa quy trình, giảm thiểu rủi ro và tối ưu hóa chi phí vận hành. Dưới đây là những lợi ích nổi bật mà bạn nên cân nhắc, đặc biệt nếu bạn đang quản lý hệ thống an ninh cho doanh nghiệp hoặc gia đình.
- Tiết kiệm chi phí lắp đặt và bảo trì: Với cấp nguồn qua cáp LAN, bạn không cần kéo dây điện riêng, giảm thiểu vật liệu và nhân công. Điều này có thể tiết kiệm đến 50% chi phí so với hệ thống truyền thống.
- Dễ dàng mở rộng hệ thống: PoE camera có thể kết nối linh hoạt, cho phép thêm thiết bị mà không lo về nguồn điện. Ví dụ, trong kho bãi logistics, bạn có thể nhanh chóng lắp thêm camera mà không cần cải tạo hạ tầng.
- Tăng độ an toàn và tin cậy: Nguồn điện DC thấp (48V) giảm rủi ro cháy nổ, đồng thời hệ thống tự động phát hiện thiết bị tương thích để tránh hỏng hóc. Trong môi trường khắc nghiệt, PoE đảm bảo camera hoạt động liên tục.
- Tích hợp dễ dàng với mạng hiện có: Công nghệ PoE tương thích với hầu hết switch mạng, giúp tích hợp vào hệ thống IT mà không cần đầu tư lớn. Nếu bạn đang dùng camera IP, PoE sẽ nâng cao tốc độ truyền dữ liệu mà không gián đoạn.
- Hỗ trợ quản lý từ xa: Nhiều switch PoE cho phép giám sát và reset thiết bị qua mạng, tiện lợi cho nhân viên IT. Ví dụ, nếu camera gặp vấn đề, bạn có thể khắc phục mà không cần đến tận nơi.
Để tận dụng tối đa những lợi ích này, hãy liên hệ với Trường Thịnh Telecom để được tư vấn miễn phí về giải pháp PoE phù hợp cho hệ thống của bạn.
Ứng dụng phổ biến của POE là gì?
Chuẩn PoE đang trở thành giải pháp kết nối thông minh được ưa chuộng nhờ khả năng truyền cùng lúc dữ liệu và nguồn điện qua một sợi cáp mạng. Nhờ đó, việc lắp đặt và quản lý hệ thống mạng trở nên đơn giản, tiết kiệm chi phí và linh hoạt hơn rất nhiều. Dưới đây là những ứng dụng phổ biến nhất của công nghệ PoE hiện nay:
- Hệ thống camera giám sát an ninh: PoE cho phép lắp đặt camera IP ở những vị trí xa xôi hoặc khó kéo điện riêng mà vẫn đảm bảo nguồn điện ổn định. Không cần thêm dây nguồn giúp giảm thiểu rủi ro chập cháy, dễ dàng bảo trì và mở rộng hệ thống camera.
- Mạng WiFi và thiết bị văn phòng: Nhiều doanh nghiệp sử dụng PoE để cấp nguồn cho Access Point WiFi, điện thoại IP, bảng tương tác phòng họp hay các thiết bị mạng khác. Giải pháp này giúp không gian làm việc gọn gàng, dễ dàng di chuyển nội thất mà không phải lo lắng về hệ thống điện.
- Nhà thông minh và các thiết bị IoT: Từ cảm biến thông minh, khóa cửa điện tử, màn hình hiển thị đến các bộ điều khiển tự động đều có thể chạy PoE. Công nghệ này giúp đồng bộ nguồn điện và dữ liệu trên cùng một hạ tầng mạng, dễ quản lý và mở rộng cho hệ thống smart home.
- Hệ thống quản lý tòa nhà và môi trường công nghiệp: PoE được ứng dụng rộng rãi trong các tòa nhà thông minh, nhà máy sản xuất để cấp nguồn cho máy tính mini, cảm biến môi trường, đèn LED, hệ thống báo động… Giúp giảm chi phí lắp đặt, tiết kiệm năng lượng và dễ dàng tích hợp vào nền tảng giám sát trung tâm.
Cách chọn Switch PoE phù hợp cho hệ thống camera
Việc chọn switch PoE đúng đắn là yếu tố then chốt để đảm bảo hệ thống camera giám sát hoạt động mượt mà và hiệu quả. Switch PoE không chỉ cấp nguồn mà còn quản lý dữ liệu, vì vậy bạn cần xem xét nhu cầu cụ thể như số lượng camera, công suất yêu cầu và môi trường sử dụng. Dưới đây là hướng dẫn chi tiết qua các bước bullet để giúp bạn đưa ra quyết định sáng suốt.
- Xác định số lượng cổng và công suất tổng: Ước tính số camera cần kết nối (ví dụ, 8-24 cổng) và kiểm tra công suất PoE cần thiết. Nếu dùng PoE camera tiêu chuẩn, chọn switch hỗ trợ ít nhất 15.4W mỗi cổng; với camera cao cấp, ưu tiên PoE+ 30W hoặc PoE++ 60W / 90W để tránh thiếu nguồn.
- Kiểm tra chuẩn PoE tương thích: Đảm bảo switch hỗ trợ các chuẩn như IEEE 802.3af, IEEE 802.3at (PoE+) hoặc IEEE 802.3bt (PoE++) dựa trên thiết bị của bạn. Ví dụ, nếu hệ thống có camera PTZ, PoE+ là lựa chọn tối thiểu để duy trì hiệu suất.
- Xem xét khoảng cách và loại cáp: Switch PoE thường hỗ trợ khoảng cách lên đến 100m với cáp Cat5e/Cat6. Nếu hệ thống lớn, chọn model có tính năng PoE extender để mở rộng.
- Đánh giá tính năng quản lý: Ưu tiên switch managed với hỗ trợ VLAN, QoS và giám sát từ xa để tối ưu hóa băng thông cho camera. Điều này giúp giảm lag và tăng bảo mật.
- Ngân sách và thương hiệu uy tín: So sánh giá cả nhưng ưu tiên chất lượng từ các hãng như TP-Link, Cisco hoặc Ubiquiti. Đừng quên kiểm tra bảo hành và hỗ trợ kỹ thuật.
Tại Trường Thịnh Telecom, chúng tôi cung cấp đa dạng các dòng switch PoE chất lượng cao để đáp ứng mọi nhu cầu. Dưới đây là một số sản phẩm nổi bật
PoE là công nghệ đột phá giúp cấp nguồn qua cáp LAN một cách hiệu quả, với các chuẩn phổ biến như IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt đáp ứng đa dạng nhu cầu từ cơ bản đến cao cấp. Việc áp dụng PoE trong hệ thống camera giám sát mang lại lợi ích lớn về chi phí, tiện lợi và độ tin cậy. Trường Thịnh Telecom cam kết đồng hành cùng bạn với các sản phẩm switch PoE chất lượng cao và dịch vụ tư vấn chuyên nghiệp, đảm bảo hệ thống camera của bạn hoạt động hiệu quả và bền vững.
