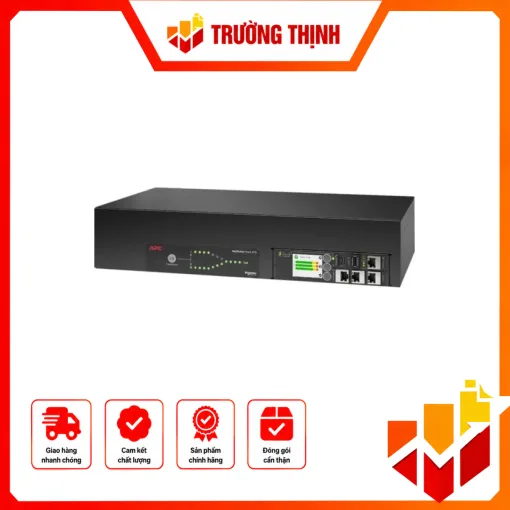

Rack ATS, 230V, 32A, IEC 309 in, (16) C13 (2) C19 out – AP4424A

APC AP4424A là gì?

APC AP4424A là Rack Automatic Transfer Switch (ATS) thuộc dòng APC NetShelter Rack ATS thế hệ thứ năm, được thiết kế để cung cấp nguồn điện dự phòng cho các thiết bị CNTT sử dụng nguồn đơn trong tủ rack. Thiết bị có dạng rack-mount 2U, sử dụng nguồn điện 230 V AC 1 pha, dòng định mức 32 A và công suất tải 7400 VA. AP4424A có hai đường cấp nguồn đầu vào, cho phép hệ thống kết nối với hai nguồn điện riêng và tự động chuyển sang nguồn thay thế khi nguồn ưu tiên gặp sự cố.

Thông số nguồn và kết nối

AP4424A sử dụng điện áp đầu vào và đầu ra danh định 230 V AC 1 pha, tần số 50/60 Hz và cho phép điện áp đầu vào trong khoảng 207…253 V. Thiết bị có dòng tối đa 32 A và công suất tải 7400 VA. Hai đầu vào sử dụng chuẩn IEC 60309 32 A 2P+E. Phía đầu ra gồm tổng cộng 18 ổ cắm, trong đó có 16 ổ IEC 60320 C13 và 2 ổ IEC 60320 C19.

Cấu hình này phù hợp với môi trường rack có nhiều thiết bị cần cấp nguồn đồng thời. Các ổ C13 đáp ứng nhiều thiết bị CNTT phổ biến, trong khi C19 phù hợp với các tải có yêu cầu đầu nối công suất cao hơn. Hai dây nguồn đầu vào có chiều dài khoảng 2,44 m giúp thuận tiện hơn khi bố trí thiết bị trong hệ thống rack.

Khả năng chuyển nguồn tự động

Điểm chính của AP4424A là khả năng chuyển đổi tự động giữa hai nguồn cấp. Schneider Electric công bố thời gian chuyển nguồn của thiết bị ở mức 10 ms. Cơ chế này hướng tới việc giảm thời gian gián đoạn khi nguồn ưu tiên không còn đáp ứng yêu cầu và nguồn thay thế cần được đưa vào cấp tải.

Việc sử dụng Rack ATS đặc biệt phù hợp với các thiết bị chỉ có một đầu vào nguồn nhưng vẫn cần phương án cấp điện dự phòng. Thay vì phải thay đổi nguồn thủ công, AP4424A thực hiện quá trình chuyển đổi tự động theo thiết kế của hệ thống ATS. Khi triển khai thực tế, hai nguồn đầu vào vẫn cần được thiết kế và kiểm tra phù hợp với yêu cầu điện của toàn bộ hệ thống.

Quản lý và giám sát trong tủ rack

AP4424A được trang bị NMC có thể thay thế tại hiện trường và hỗ trợ các chức năng quản lý mạng của dòng NetShelter Rack ATS thế hệ mới. Schneider Electric cho biết thiết bị có khả năng kết nối và quản lý tối đa 32 Rack ATS từ một địa chỉ IP. Đây là điểm hữu ích đối với hệ thống có nhiều tủ rack hoặc nhiều ATS cần được theo dõi tập trung.

Thiết bị cũng hỗ trợ giám sát nhiệt độ và độ ẩm, giúp người vận hành có thêm thông tin về điều kiện môi trường xung quanh hệ thống rack. Việc kết hợp giám sát nguồn và môi trường giúp quá trình quản trị hạ tầng CNTT thuận tiện hơn, đặc biệt trong phòng máy và trung tâm dữ liệu.

Thiết kế 2U cho tủ rack

APC AP4424A có kích thước khoảng 8,8 × 43,2 × 23,6 cm và trọng lượng tịnh 6,94 kg. Thiết bị được thiết kế để lắp ngang trong rack với chiều cao 2U, màu đen. Bộ sản phẩm có phần cứng lắp đặt và giá đỡ rack, hỗ trợ bố trí thiết bị cùng các thành phần nguồn khác trong tủ rack.

Với chiều rộng khoảng 43,2 cm, AP4424A được thiết kế theo dạng thiết bị rack tiêu chuẩn. Khi lắp đặt, cần dành đủ không gian 2U và bảo đảm đường đi của hai dây nguồn đầu vào, dây kết nối đầu ra cũng như điều kiện thông thoáng cần thiết cho hệ thống.

AP4424A phù hợp với hệ thống nào?

• Phòng máy chủ và tủ rack CNTT cần hai nguồn cấp điện.
• Trung tâm dữ liệu có nhiều thiết bị sử dụng nguồn đơn.
• Tủ mạng, tủ máy chủ và các hệ thống rack cần phương án chuyển nguồn tự động.
• Hệ thống cần theo dõi nhiều Rack ATS tập trung qua mạng.
• Môi trường yêu cầu giảm thời gian gián đoạn khi nguồn cấp chính gặp vấn đề.

Lưu ý khi triển khai APC AP4424A

AP4424A có dòng định mức 32 A và công suất tải 7400 VA, vì vậy việc lựa chọn nguồn cấp, thiết bị bảo vệ và phương án đấu nối cần được tính toán theo tải thực tế. Hai nguồn đầu vào cũng cần được xác định rõ về khả năng cung cấp điện và phương án dự phòng trước khi đưa ATS vào vận hành.

Đối với tủ rack có nhiều thiết bị, nên kiểm tra tổng công suất, dòng tải, loại đầu nối và yêu cầu nguồn của từng thiết bị trước khi phân bổ vào 16 ổ C13 và 2 ổ C19. Việc kiểm tra sơ đồ nguồn và khả năng tương thích đầu nối giúp hạn chế tình trạng quá tải hoặc sử dụng sai chuẩn kết nối.

APC AP4424A là lựa chọn phù hợp cho hệ thống rack 230 V cần chuyển nguồn tự động giữa hai nguồn cấp, với cấu hình 32 A, công suất 7400 VA, 18 đầu ra C13/C19, thiết kế 2U và các khả năng quản lý mạng của dòng NetShelter Rack ATS thế hệ mới.
